Giới thiệu sản phẩm
Van bướm AUTA 3120H DN700 là dòng van wafer tay quay hộp số kích thước lớn, được sản xuất bởi thương hiệu AUTA Malaysia nổi tiếng trong lĩnh vực thiết bị van công nghiệp. Với kích thước danh nghĩa DN700 (28 inch), sản phẩm này chuyên dụng cho các hệ thống đường ống lớn, nơi yêu cầu điều tiết lưu lượng chính xác, kín tuyệt đối và vận hành ổn định trong môi trường áp lực cao. AUTA 3120H DN700 đáp ứng tiêu chuẩn quốc tế, là lựa chọn đáng tin cậy cho hệ thống cấp nước, năng lượng và PCCC.
Thân van được chế tạo bằng gang cầu GGG50, phủ lớp epoxy 250 micron chống rỉ, chống ăn mòn, bảo vệ bề mặt kim loại trước tác động của môi trường ẩm. Đĩa inox CF8 sáng bóng, bề mặt mịn, cho phép dòng chảy qua nhẹ, giảm tổn thất áp lực. Gioăng EPDM đàn hồi cao đảm bảo độ kín tuyệt đối, chịu được nhiệt độ 0 – 80°C và áp suất PN16. Trục SS410 bền chắc, truyền mô-men xoắn ổn định, kết hợp cơ cấu hộp số wormgear giúp người vận hành thao tác nhẹ, chính xác và an toàn.
Điểm nổi bật của AUTA 3120H DN700 nằm ở cơ cấu tay quay hộp số với tỉ số truyền lớn, giúp điều khiển nhẹ dù đường kính ống rất lớn. Hộp số có khóa vị trí an toàn, ngăn phản lực từ dòng chảy và giữ ổn định góc mở. Van đạt tiêu chuẩn ISO 5211, BS 5155, tương thích với các chuẩn mặt bích JIS, DIN, BS, giúp lắp đặt đồng bộ trong hệ thống công nghiệp hiện đại.
Với cấu trúc cơ khí vững chắc, vật liệu chất lượng cao và độ kín hoàn hảo, AUTA 3120H DN700 là lựa chọn tối ưu cho các kỹ sư và nhà thầu cần thiết bị vận hành tin cậy, bền và hiệu suất cao trong các hệ thống quy mô lớn.
Xem đầy đủ các sản phẩm: valve bướm.
Cấu tạo tổng quan
Van bướm AUTA 3120H DN700 có cấu tạo gồm ba nhóm chính: thân van, nhóm kín và nhóm truyền động. Tất cả các chi tiết được thiết kế đồng tâm, chế tạo chính xác và sử dụng vật liệu cao cấp để đảm bảo khả năng chịu tải và độ kín tuyệt đối.

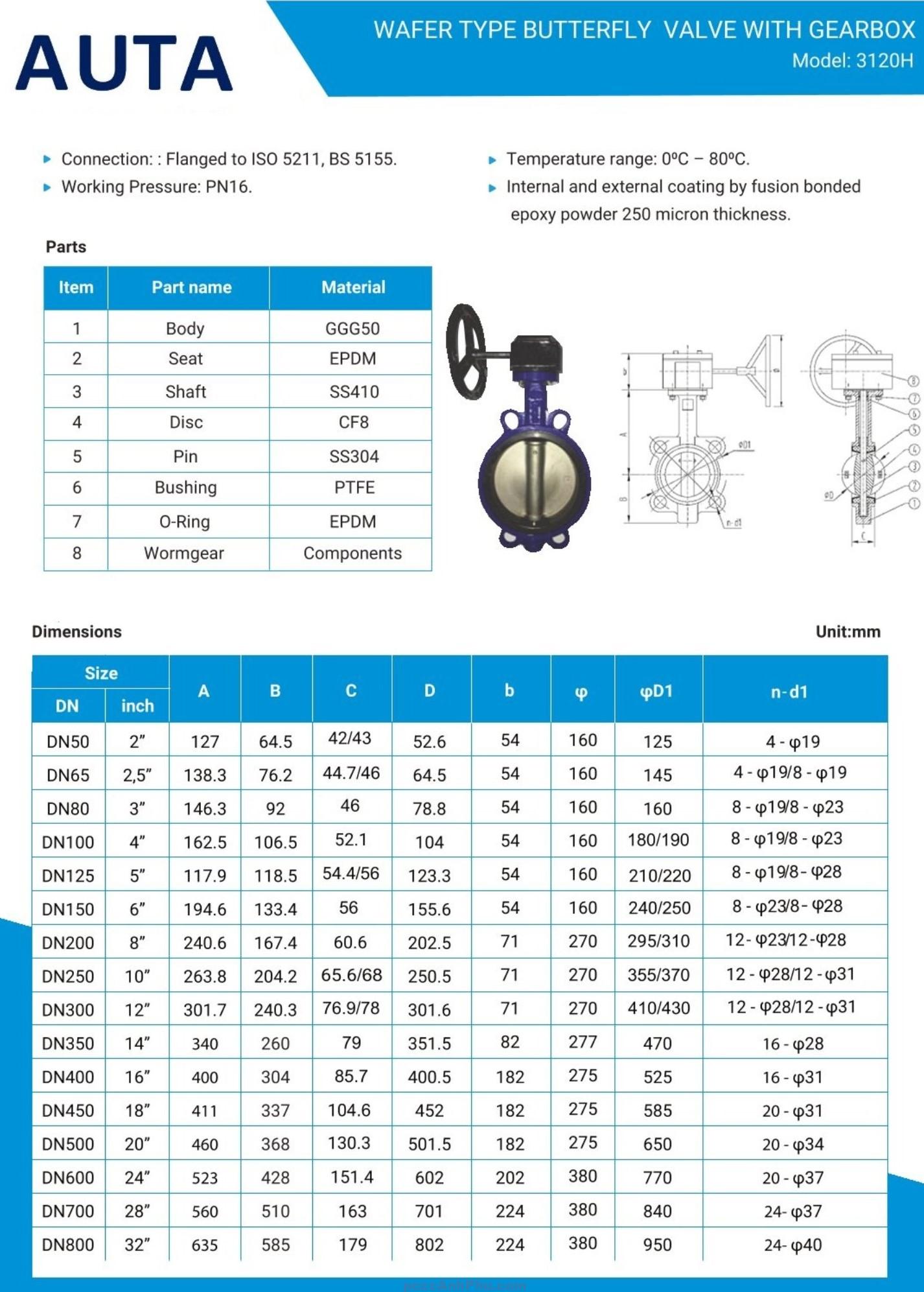

| Nhóm | Chi tiết | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|---|
| Thân van | Vỏ (Body) | Gang cầu GGG50 | Chịu áp PN16, phủ epoxy 250 micron, chống rỉ, chống ăn mòn, độ bền cơ học cao. |
| Đĩa (Disc) | Inox CF8 | Bề mặt mịn, lưu lượng lớn, giảm tổn thất áp lực, chống oxy hóa và hóa chất nhẹ. | |
| Nhóm kín | Gioăng (Seat) | EPDM | Đàn hồi cao, kín tuyệt đối khi đóng, chịu được áp suất và nhiệt độ ổn định. |
| Vòng đệm (O-Ring) | EPDM | Bảo vệ trục, chống rò rỉ tại cụm hộp số, đảm bảo độ kín và tuổi thọ hệ thống. | |
| Truyền động | Trục (Shaft) | Inox SS410 | Truyền mô-men xoắn ổn định, chịu xoắn cao, bền vững trong môi trường áp lực lớn. |
| Ống lót – Chốt (Bushing & Pin) | PTFE, SS304 | Giảm ma sát, giúp đĩa quay nhẹ, vận hành êm và ổn định trong thời gian dài. | |
| Hộp số tay quay (Wormgear) | Hợp kim tổng hợp | Tỉ số truyền cao, thao tác nhẹ, có khóa vị trí, an toàn và chính xác khi vận hành. |
Cấu trúc đồng tâm giữa trục và đĩa giúp lực phân bổ đều, giảm mài mòn. Hộp số wormgear truyền lực mượt, giúp người vận hành dễ dàng điều khiển. Toàn bộ vật liệu được chọn lọc kỹ lưỡng nhằm đảm bảo độ kín, độ bền và hiệu suất lâu dài.
Nguyên lý hoạt động
Van bướm AUTA 3120H DN700 hoạt động theo cơ chế truyền động bánh vít – trục vít. Khi người vận hành xoay tay quay, hộp số giảm tốc truyền mô-men xoắn tới trục SS410, làm đĩa inox CF8 xoay quanh trục trung tâm. Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín tuyệt đối.
SƠ ĐỒ HOẠT ĐỘNG VAN BƯỚM AUTA 3120H DN700
┌────────────────────────────────────────┐
│ TAY QUAY │
│ │ │
│ Bánh vít - Trục vít │
│ ▼ │
│ ┌──────────────┐ │
Dòng →│ │ ĐĨA CF8 │ │→ Dòng
│ └──────────────┘ │
│ ▲ │
│ TRỤC SS410 │
└────────────────────────────────────────┘
|<── Gioăng EPDM – tạo kín tuyệt đối ─>|
Khi đóng, áp lực lưu chất ép gioăng EPDM ôm sát đĩa, tạo kín tuyệt đối. Khi mở, dòng chảy đi qua nhẹ, giảm tổn thất áp lực. Cấu trúc bánh vít – trục vít cho phép vận hành nhẹ, chính xác và ổn định, tránh van tự xoay ngược do phản lực dòng chảy.
Ưu điểm nổi bật
AUTA 3120H DN700 nổi bật với khả năng vận hành nhẹ, độ kín cao và độ bền cơ học vượt trội. Thân gang cầu phủ epoxy chống ăn mòn, đĩa inox CF8 sáng bóng chống rỉ, gioăng EPDM đàn hồi cao giúp van kín tuyệt đối. Cơ cấu hộp số tỉ số truyền lớn giúp giảm lực thao tác, tăng độ chính xác khi điều tiết dòng chảy.
Cấu trúc wafer nhỏ gọn, dễ lắp giữa hai mặt bích JIS, DIN hoặc BS, tiết kiệm không gian và chi phí. Van hoạt động trong dải áp PN16, nhiệt độ 0 – 80°C, phù hợp cho nước, khí nén, dung dịch trung tính. Chuẩn ISO 5211 cho phép tích hợp bộ điều khiển điện hoặc khí nén khi cần, phục vụ hệ thống tự động hóa công nghiệp.
Với thiết kế vững chắc, vật liệu cao cấp và khả năng chịu tải cao, AUTA 3120H DN700 đảm bảo hiệu suất, an toàn và độ tin cậy cao cho các hệ thống kỹ thuật hiện đại.
Ứng dụng tiêu biểu

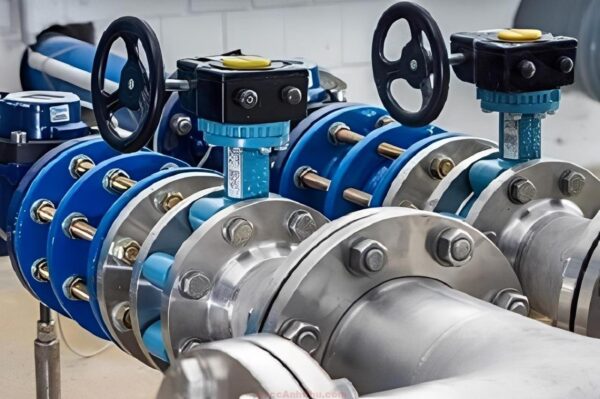

Van bướm AUTA 3120H DN700 được ứng dụng trong nhà máy xử lý nước, khu công nghiệp, hệ thống HVAC, nhà máy năng lượng, trạm bơm và mạng PCCC. Trong công nghiệp thực phẩm hoặc hóa chất nhẹ, đĩa inox CF8 đảm bảo lưu chất sạch, không nhiễm tạp. Trong hệ thống năng lượng, van giúp điều tiết lưu lượng ổn định, giảm áp lực và bảo vệ thiết bị.
Van đặc biệt thích hợp cho các tuyến ống lớn cần vận hành ổn định và an toàn. Cơ cấu hộp số giảm lực thao tác giúp người vận hành điều khiển dễ dàng, đảm bảo độ chính xác cao. Đây là giải pháp bền vững cho công trình công nghiệp và hạ tầng kỹ thuật quy mô lớn.
Hướng dẫn lắp đặt và vận hành
Trước khi lắp đặt, cần kiểm tra mặt bích sạch, phẳng và đồng tâm. Giữ đĩa ở trạng thái mở nửa để tránh va chạm khi lắp. Đặt van giữa hai mặt bích, căn chỉnh chính xác và siết bulông đều tay theo hình chéo để tránh lệch trục. Sau khi lắp, xoay tay quay kiểm tra hành trình đóng mở và độ kín của van.
Khi vận hành, xoay tay quay nhẹ nhàng, không đột ngột để tránh sốc áp. Định kỳ kiểm tra hộp số, tra mỡ bôi trơn bánh vít và vệ sinh bề mặt đĩa. Khi bảo trì, có thể tháo riêng cụm hộp số mà không cần tháo toàn thân van, giúp tiết kiệm thời gian và chi phí. Vận hành đúng áp suất, nhiệt độ cho phép giúp duy trì tuổi thọ thiết bị lâu dài.
Với thiết kế cơ khí tinh xảo, vật liệu bền và khả năng kín hoàn hảo, van bướm AUTA 3120H DN700 Malaysia là lựa chọn tối ưu cho hệ thống công nghiệp, cấp nước và PCCC, đảm bảo hiệu suất cao, an toàn và bền bỉ theo thời gian.
