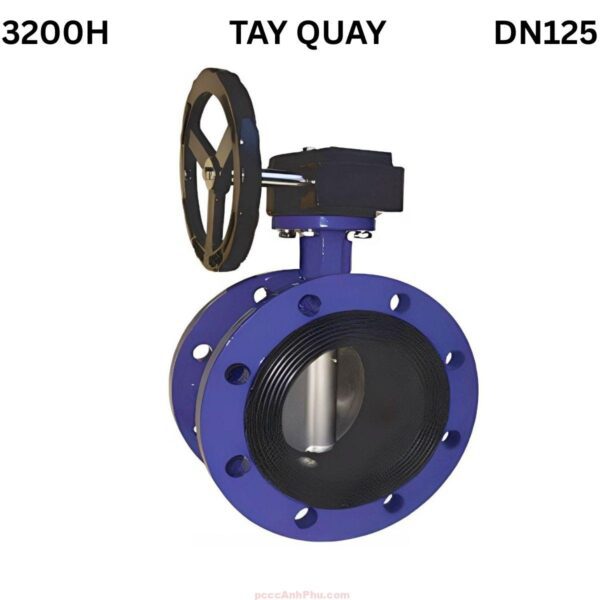

Van bướm tay quay AUTA 3200H DN125

Van bướm AUTA 3200H DN125 Malaysia

Van bướm AUTA 3200H DN125 là dòng van mặt bích đôi tiêu chuẩn BS 5155 và ISO 5211, được sản xuất tại Malaysia. Van hoạt động bằng cơ cấu tay quay bánh răng, có áp suất làm việc PN16, nhiệt độ từ 0°C đến 80°C, phù hợp cho hệ thống cấp nước, xử lý nước thải, nhà máy công nghiệp và PCCC. Cấu trúc thân gang cầu GGG50 kết hợp trục inox SS420 và đĩa CF8 giúp van có độ bền cao, chống ăn mòn và vận hành ổn định lâu dài.

Lớp phủ epoxy dày 250 micron bao phủ toàn bộ bề mặt trong và ngoài, giúp chống rỉ, chống oxy hóa và bảo vệ khỏi tác động môi trường. Van có khả năng chịu áp lực và rung động tốt, cơ cấu bánh răng truyền mô-men xoắn nhẹ, giúp thao tác chính xác, không gây giật khi đóng mở. AUTA 3200H DN125 là lựa chọn lý tưởng cho các hệ thống ống có đường kính trung bình cần độ kín cao và tuổi thọ dài.

Xem đầy đủ các sản phẩm: van cánh bướm

Cấu tạo tổng quan

Van bướm AUTA 3200H DN125 có cấu tạo đồng tâm giữa trục và đĩa, giúp đĩa quay trơn và kín khít khi đóng. Mỗi chi tiết đều được chế tạo từ vật liệu có khả năng chịu áp, chịu mài mòn và chống ăn mòn tốt, giúp van duy trì độ bền cao. Bảng dưới đây mô tả chi tiết cấu trúc của van.

Nguyên lý hoạt động

Van bướm AUTA 3200H DN125 hoạt động theo nguyên tắc xoay của đĩa quanh trục trung tâm. Khi người vận hành xoay tay quay, mô-men xoắn truyền qua bộ bánh răng tới trục và đĩa van. Khi đĩa nằm song song với hướng dòng chảy, van mở hoàn toàn, cho phép chất lỏng đi qua với lưu lượng tối đa. Khi đĩa xoay vuông góc, dòng chảy bị chặn lại hoàn toàn, van đóng kín tuyệt đối.

   ┌───────────────────────────────┐
   │           Ống dẫn             │
   │                               │
   │ (1) Mở: đĩa song song dòng →  │
   │                              │
   │                              │
   │                              │
   └───────────────────────────────┘
   │                               │
   │ (2) Đóng: đĩa vuông góc       │
   │        |← chắn dòng nước →|   │
   │                               │
   └───────────────────────────────┘

Thiết kế trục đồng tâm đảm bảo lực ép giữa đĩa và vòng làm kín phân bố đều quanh chu vi, giảm mài mòn, giúp van vận hành trơn và duy trì độ kín cao. Khi điều tiết, đĩa xoay theo góc mở nhất định, lưu lượng thay đổi tuyến tính theo vị trí tay quay. Cơ cấu bánh răng cơ khí trong hộp số giúp thao tác nhẹ, không gây giật, an toàn cho cả người vận hành và hệ thống đường ống.

Ưu điểm nổi bật

Van bướm AUTA 3200H DN125 được chế tạo bằng vật liệu cao cấp, cho độ bền vượt trội. Thân gang cầu chịu áp tốt hơn gang xám, ít bị biến dạng khi lắp đặt. Đĩa inox CF8 và trục SS420 có khả năng chống rỉ sét cao, phù hợp môi trường có nước mặn hoặc độ ẩm lớn. Gioăng EPDM có độ đàn hồi tuyệt vời, đảm bảo kín nước lâu dài ngay cả khi đóng mở thường xuyên.

Lớp phủ epoxy dày 250 micron là điểm nổi bật giúp van hoạt động bền bỉ trong môi trường khắc nghiệt. Cơ cấu bánh răng truyền động giúp người vận hành dễ dàng điều chỉnh góc mở, tiết kiệm lực, đảm bảo sự chính xác khi điều tiết lưu lượng. Bạc lót PTFE giúp giảm ma sát, tăng độ trơn và giảm mài mòn trục. Van vận hành ổn định, không gây rung đường ống, không gây tiếng ồn khi đóng mở.

Thiết kế mặt bích đôi giúp van gắn chặt vào hệ thống, chịu được lực siết bulông cao mà không biến dạng. So với loại wafer, AUTA 3200H DN125 có ưu điểm vượt trội về độ ổn định cơ học, tuổi thọ dài và độ kín hoàn hảo. Van đáp ứng tiêu chuẩn EN 12266, được kiểm tra nghiêm ngặt về áp suất và độ rò rỉ trước khi xuất xưởng.

Ứng dụng thực tế

Van bướm AUTA 3200H DN125 được sử dụng rộng rãi trong hệ thống cấp thoát nước đô thị, nhà máy xử lý nước thải và trạm bơm công nghiệp. Van chịu được áp suất trung bình đến cao, có khả năng đóng mở nhanh, thích hợp với hệ thống PCCC, bể chứa nước cứu hỏa và hệ thống sprinkler tự động.

Trong lĩnh vực công nghiệp, van được dùng trong hệ thống HVAC, đường ống nước nóng, lạnh, hoặc trong dây chuyền chế biến thực phẩm và dược phẩm nhờ vật liệu inox an toàn, không ảnh hưởng đến chất lượng chất lỏng. Lớp phủ epoxy giúp van thích hợp sử dụng trong môi trường ven biển hoặc nơi có hơi ẩm, nước mặn. Ngoài ra, nhờ kết cấu đơn giản và độ tin cậy cao, van cũng được lắp trong các trạm xử lý nước, khu công nghiệp và nhà máy sản xuất hóa chất nhẹ.

Độ bền, tính ổn định và khả năng bảo dưỡng dễ dàng khiến AUTA 3200H DN125 trở thành lựa chọn tối ưu cho các công trình yêu cầu vận hành lâu dài và an toàn cao.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch hai mặt bích của đường ống, đảm bảo không có bụi bẩn, dầu hoặc rỉ sét. Đặt van đúng tâm giữa hai mặt bích để đảm bảo thẳng hàng.

Bước 2: Dùng bulông inox siết dần đều theo hình chéo, đảm bảo lực ép phân bố cân bằng quanh vòng EPDM. Không siết lệch một bên để tránh lệch trục hoặc hở mép làm kín.

Bước 3: Xoay tay quay nhẹ để kiểm tra hoạt động của đĩa, bảo đảm không bị cọ sát hoặc kẹt. Nếu thấy ma sát lớn, nới lỏng và căn chỉnh lại vị trí van.

Bước 4: Khi vận hành, mở hoặc đóng từ từ để tránh áp lực nước đột ngột. Khi điều tiết lưu lượng, giữ tay quay ở góc mở mong muốn, không vặn quá nhanh để tránh búa nước.

Bước 5: Kiểm tra định kỳ mỗi 6 tháng, quan sát lớp sơn epoxy, vòng EPDM và hộp bánh răng. Tra dầu bôi trơn định kỳ cho trục khi van hoạt động thường xuyên. Khi phát hiện rò rỉ, chỉ cần thay vòng EPDM hoặc siết lại bulông đúng lực tiêu chuẩn.

Nhờ thiết kế đồng tâm, vật liệu bền và cơ cấu vận hành nhẹ, van bướm AUTA 3200H DN125 Malaysia luôn duy trì hiệu suất cao, kín nước tuyệt đối và hoạt động ổn định trong mọi điều kiện công nghiệp.
