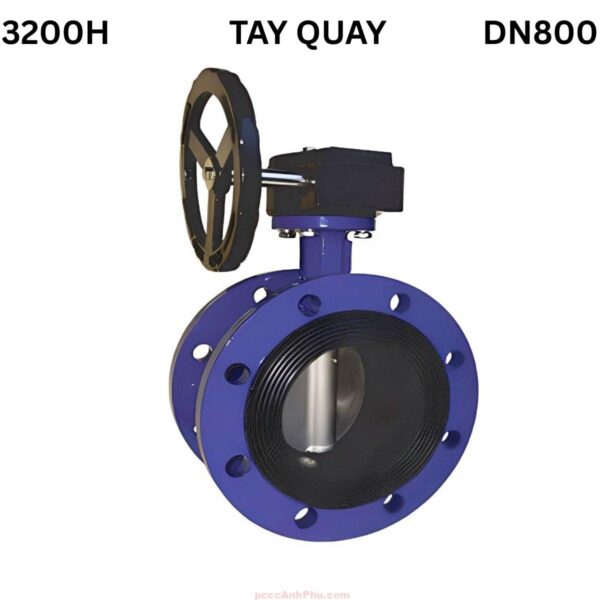

Van bướm AUTA 3200H DN800 Malaysia
Van bướm AUTA 3200H DN800 là dòng van mặt bích đôi kích thước lớn, sản xuất tại Malaysia, đạt tiêu chuẩn BS 5155 và ISO 5211 quốc tế. Van được điều khiển bằng tay quay cơ khí thông qua hộp bánh răng truyền động tỉ lệ chính xác, chịu áp lực PN16 và nhiệt độ làm việc 0°C – 80°C. Với kích thước DN800, đây là thiết bị được thiết kế cho các hệ thống ống truyền tải nước thô, nhà máy xử lý nước, hệ thống cấp nước đô thị, trạm bơm công nghiệp và PCCC quy mô quốc gia. Thân gang cầu GGG50, đĩa inox CF8 và trục SS420 tạo nên cấu trúc vững chắc, chịu áp tốt, chống ăn mòn và kín nước tuyệt đối.
Bề mặt trong và ngoài của van được phủ lớp sơn epoxy dày 250 micron, giúp chống oxy hóa, bảo vệ khỏi môi trường nước, hóa chất nhẹ và không khí ẩm. Bộ bánh răng truyền cơ khí được gia công chính xác, giúp thao tác nhẹ, êm và ổn định dù van có kích thước lớn. AUTA 3200H DN800 là lựa chọn lý tưởng cho các công trình hạ tầng, hệ thống truyền tải nước công suất cao và khu công nghiệp trọng điểm.
Xem đầy đủ các sản phẩm: butterfly valves
Cấu tạo tổng quan
Van bướm AUTA 3200H DN800 được thiết kế đồng tâm với thân đúc gang cầu GGG50 chịu áp lực cao, đĩa inox CF8 xoay quanh trục SS420 và gioăng EPDM đảm bảo kín nước tuyệt đối. Các chi tiết được gia công chính xác để chịu tải trọng lớn, vận hành ổn định và dễ bảo trì. Bảng sau mô tả rõ cấu tạo của sản phẩm.
| STT | Bộ phận | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Gang cầu GGG50 | Chịu áp lực, kết nối hai đầu mặt bích đường ống |
| 2 | Bạc lót | PTFE | Giảm ma sát, giúp trục vận hành trơn tru |
| 3 | Vòng làm kín | EPDM | Ngăn rò rỉ, đảm bảo kín nước tuyệt đối |
| 4 | Trục van | Inox SS420 | Truyền mô-men xoắn từ tay quay tới đĩa |
| 5 | Đĩa van | Inox CF8 | Điều tiết hoặc ngăn dòng chảy |
| 6 | Chốt định vị | SS304 | Giữ cố định liên kết giữa trục và đĩa |
| 7 | Vòng O-Ring | NBR | Chống rò tại điểm trục xuyên thân |
| 8 | Bu lông | SS304 | Liên kết chặt các chi tiết cơ khí |
| 9 | Bộ truyền bánh răng | Gang + thép cơ khí | Giúp vận hành nhẹ, chính xác và ổn định |
Nguyên lý hoạt động
Van bướm AUTA 3200H DN800 hoạt động theo nguyên lý xoay đĩa quanh trục trung tâm để điều tiết dòng chảy. Khi người vận hành xoay tay quay, lực từ hộp bánh răng truyền đến trục, làm đĩa xoay song song hoặc vuông góc với hướng dòng nước. Khi đĩa song song, lưu lượng qua van đạt tối đa; khi vuông góc, dòng chảy bị chặn hoàn toàn, đảm bảo áp suất ổn định trong đường ống lớn.
┌───────────────────────────────┐ │ Ống dẫn │ │ │ │ (1) Mở: đĩa song song dòng → │ │ │ │ │ │ │ └───────────────────────────────┘ │ │ │ (2) Đóng: đĩa vuông góc │ │ |← chắn dòng nước →| │ │ │ └───────────────────────────────┘
Thiết kế trục đồng tâm giúp lực ép phân bố đều lên vòng làm kín EPDM, tạo độ kín cao và giảm mài mòn. Cơ cấu bánh răng giúp thao tác nhẹ, điều chỉnh chính xác, không rung đường ống. Van vận hành ổn định trong môi trường áp suất lớn và lưu lượng cao, đảm bảo hiệu quả điều tiết và an toàn hệ thống.
Ưu điểm nổi bật
Van bướm AUTA 3200H DN800 có độ bền cơ học vượt trội, chịu áp lực và chống ăn mòn hiệu quả. Thân gang cầu GGG50 cho độ cứng và khả năng chịu kéo cao, không nứt vỡ khi chịu áp lớn. Đĩa inox CF8 sáng bóng, chống rỉ sét, phù hợp môi trường nước thô, nước mặn, hoặc hóa chất nhẹ. Trục SS420 có khả năng chịu xoắn và va đập, đảm bảo truyền động chính xác và ổn định lâu dài.
Gioăng EPDM đàn hồi tốt, duy trì kín khít qua hàng nghìn chu kỳ đóng mở. Lớp epoxy dày 250 micron bảo vệ toàn diện khỏi oxy hóa, rỉ sét và thời tiết khắc nghiệt. Bạc PTFE giảm ma sát, giúp trục quay nhẹ, kéo dài tuổi thọ. Bộ bánh răng cơ khí giúp người vận hành dễ dàng điều chỉnh góc mở, đảm bảo kiểm soát lưu lượng chính xác mà không cần lực lớn.
So với dạng wafer, dòng mặt bích đôi của AUTA 3200H DN800 có ưu điểm vượt trội về độ ổn định cơ học và độ kín. Hai mặt bích liền giúp kết nối chắc chắn, chịu lực siết cao, tránh rò rỉ. Van đạt chuẩn EN 12266, đảm bảo kín nước tuyệt đối ngay cả trong điều kiện áp lực cao và lưu lượng cực lớn.
Ứng dụng thực tế
Van bướm AUTA 3200H DN800 được sử dụng trong hệ thống truyền tải nước thô, nhà máy xử lý nước, trạm bơm trung tâm, hệ thống cấp nước đô thị, hồ chứa và nhà máy điện. Kích thước DN800 cho phép lưu lượng cực lớn, phù hợp cho tuyến ống dẫn chính hoặc nhánh phân phối lớn trong khu công nghiệp và hạ tầng cấp nước vùng. Van vận hành êm, kín nước, giảm tổn thất áp lực và chịu được áp cao liên tục.
Trong công nghiệp thực phẩm, nước giải khát, hóa chất và năng lượng, van đảm bảo an toàn vệ sinh, không gây nhiễm bẩn nhờ đĩa inox và gioăng EPDM chất lượng cao. Trong hệ thống HVAC hoặc nhà máy điện, van điều tiết dòng nước nóng hoặc lạnh hiệu quả, giữ cân bằng áp suất. Lớp epoxy bảo vệ giúp van bền vững trong môi trường ven biển, khí muối hoặc nhiệt độ khắc nghiệt.
Với khả năng vận hành ổn định, tuổi thọ cao và độ kín tuyệt đối, AUTA 3200H DN800 Malaysia là lựa chọn hàng đầu cho các công trình hạ tầng cấp nước, công nghiệp nặng và hệ thống phòng cháy chữa cháy quốc gia.
Hướng dẫn lắp đặt và vận hành
Bước 1: Làm sạch hai mặt bích, loại bỏ bụi, dầu và gỉ sét. Đặt van vào giữa hai mặt bích, căn chỉnh chính xác tâm trục để tránh lệch khi siết.
Bước 2: Dùng bulông inox siết đều theo hình chéo để lực phân bố đều quanh vòng EPDM. Không siết lệch để tránh cong thân hoặc kẹt đĩa.
Bước 3: Xoay tay quay nhẹ kiểm tra chuyển động của đĩa, đảm bảo không ma sát với thân. Nếu thấy nặng hoặc kẹt, cần nới bulông và căn chỉnh lại.
Bước 4: Khi vận hành, mở hoặc đóng từ từ để tránh áp lực đột ngột gây búa nước. Khi điều tiết lưu lượng, giữ góc mở phù hợp, không xoay nhanh liên tục.
Bước 5: Kiểm tra định kỳ 6 tháng/lần. Theo dõi tình trạng vòng EPDM, lớp epoxy và cơ cấu bánh răng. Tra dầu cho trục định kỳ nếu van hoạt động thường xuyên. Khi phát hiện rò rỉ, thay vòng EPDM hoặc siết lại bulông đúng lực chuẩn.
Với thiết kế đồng tâm, vật liệu chất lượng cao và độ kín hoàn hảo, van bướm AUTA 3200H DN800 Malaysia mang lại hiệu suất ổn định, tuổi thọ dài và khả năng vận hành bền bỉ cho mọi hệ thống công nghiệp, truyền tải nước và công trình hạ tầng quy mô lớn.
