Van bướm tay quay Kitz G-10DJUE DN800

Giới thiệu sản phẩm

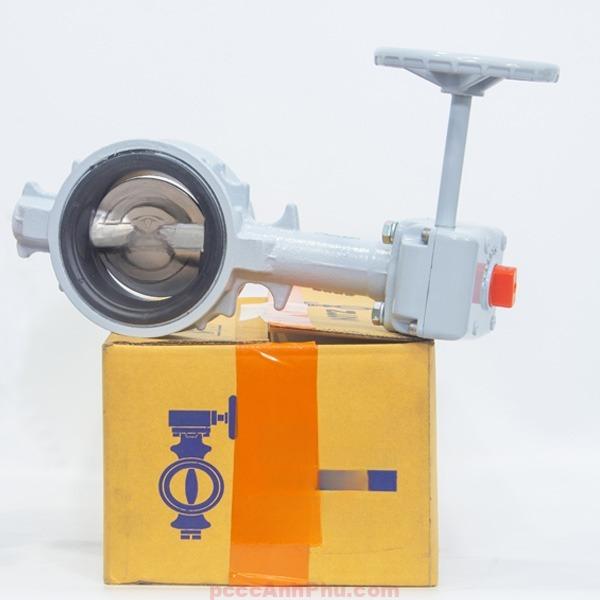

Van bướm Kitz G-10DJUE DN800 là dòng van bướm tay quay công nghiệp kích thước lớn, sản xuất tại Nhật Bản bởi hãng Kitz. Với đường kính DN800 (32 inch), van được thiết kế cho các hệ thống đường ống lưu lượng cực cao, yêu cầu độ kín tuyệt đối và khả năng vận hành ổn định trong môi trường áp lực lớn. Cấu tạo thân gang cầu FCD450-10, đĩa inox 304 (CF8) và seat EPDM giúp van chịu áp tốt, chống ăn mòn và bền bỉ theo thời gian.

Dòng G-10DJUE thuộc nhóm van wafer tay quay tiêu chuẩn JIS 10K, nổi tiếng với khả năng đóng mở nhẹ, độ chính xác cao và dễ bảo trì. Van được ứng dụng phổ biến trong hệ thống cấp nước, HVAC, PCCC, trạm bơm trung tâm và nhà máy xử lý nước. Thiết kế wafer nhỏ gọn, lắp nhanh giữa hai mặt bích tiêu chuẩn JIS hoặc BS.

Xem đầy đủ các sản phẩm: van bướm công nghiệp.

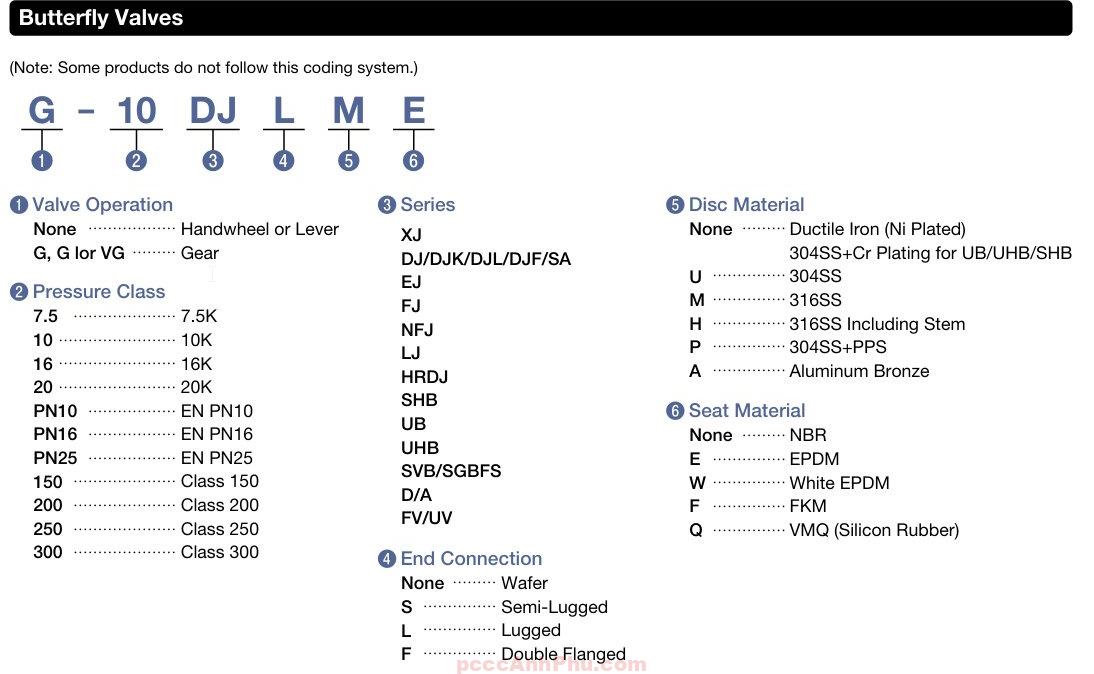

Chú thích tên model G-10DJUE

Model G-10DJUE là dòng van wafer tay quay cao cấp của Kitz. Mỗi ký hiệu thể hiện cấu hình kỹ thuật của sản phẩm, giúp kỹ sư dễ dàng nhận biết kiểu vận hành, áp suất danh định và vật liệu sử dụng. Đây là dòng đạt chuẩn JIS, được tin dùng trong hàng nghìn hệ thống công nghiệp tại Nhật và Việt Nam.

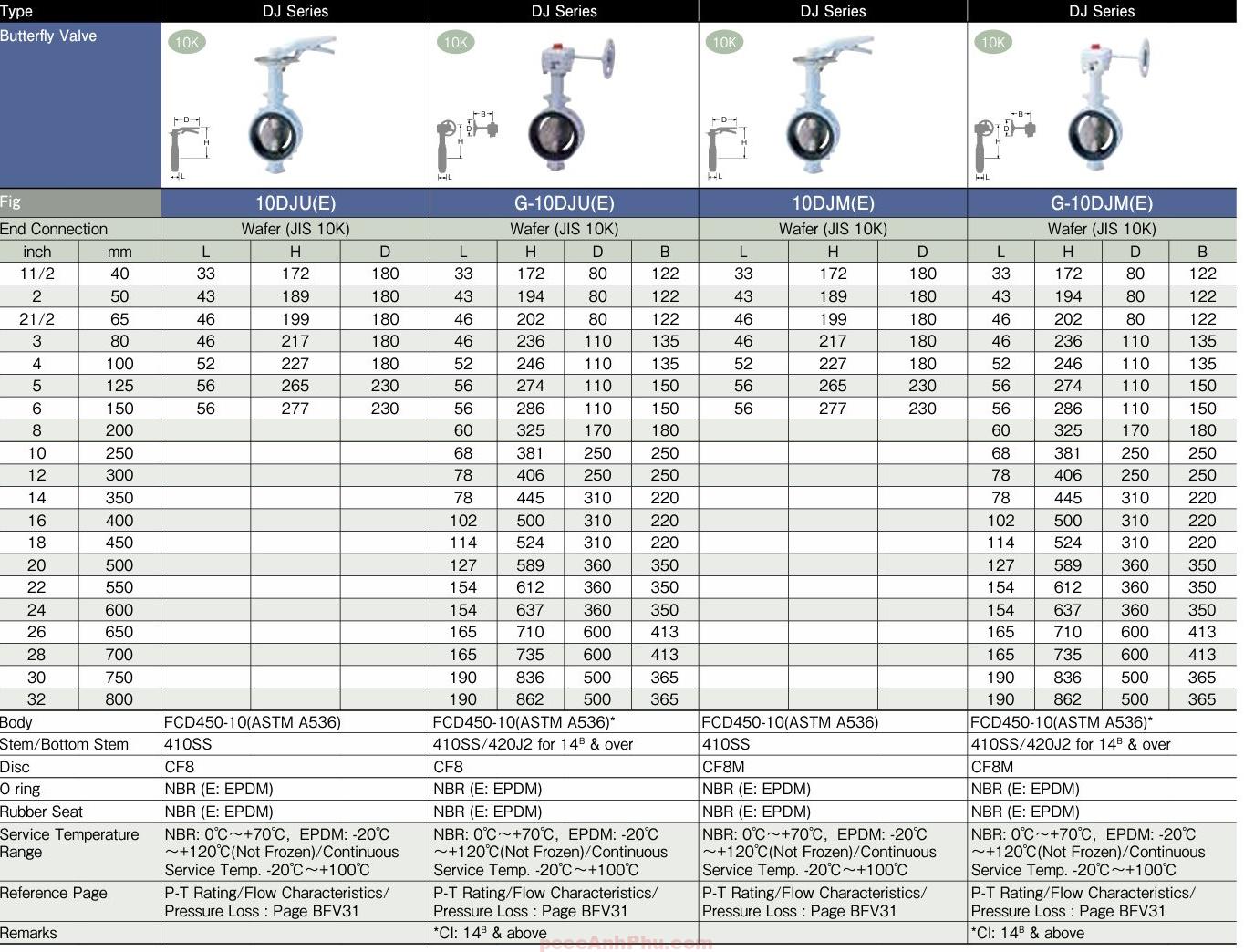

Cấu tạo tổng quan

Van bướm Kitz G-10DJUE DN800 có kết cấu vững chắc, phù hợp cho hệ thống áp lực cao. Các chi tiết được gia công chính xác bằng vật liệu cao cấp, đảm bảo khả năng chịu tải, độ kín và tuổi thọ dài.

Nguyên lý hoạt động

Van hoạt động bằng cơ chế xoay 1/4 vòng của đĩa van quanh trục trung tâm. Khi tay quay được vận hành, mô-men xoắn truyền qua hộp số khiến đĩa xoay từ vuông góc sang song song với dòng chảy. Ở vị trí đóng, seat EPDM ôm kín đĩa, ngăn hoàn toàn rò rỉ; ở vị trí mở, lưu lượng đạt mức tối đa.

        ┌──────────────┐
 Dòng → │      O       │ ← Dòng
        │     /│       │
        └──────────────┘
     (a) Van mở một phần

        ┌──────────────┐
 Dòng → │     ││       │ ← Dòng
        │     ││       │
        └──────────────┘
     (b) Van đóng hoàn toàn

Cơ cấu hộp số có bánh răng tỉ số truyền lớn, giúp thao tác nhẹ dù van kích thước lớn. Hệ thống làm kín hai mặt giúp giảm rung động và tiếng ồn trong quá trình vận hành.

Ưu điểm nổi bật

Van bướm Kitz G-10DJUE DN800 được đánh giá cao về độ kín, độ bền và tính ổn định. Thân gang cầu chịu va đập, đĩa inox 304 bền bỉ, chống gỉ và chịu nhiệt tốt. Gioăng EPDM giữ kín tuyệt đối, không biến dạng theo thời gian. Cấu trúc đơn giản giúp lắp đặt nhanh, bảo trì dễ dàng và tuổi thọ lâu dài.

Hộp số tay quay có bánh răng thép chắc chắn, giúp điều khiển nhẹ và chính xác. Bề mặt phủ epoxy dày bảo vệ van khỏi gỉ sét, thích hợp môi trường ẩm hoặc ngoài trời. Dòng G-10DJUE có thể tích hợp thêm bộ truyền động điện hoặc khí nén để tự động hóa hệ thống công nghiệp hiện đại.

Mỗi sản phẩm được Kitz kiểm định nghiêm ngặt: thử kín, thử áp và kiểm tra cơ học trước khi xuất xưởng, đảm bảo đáp ứng tiêu chuẩn quốc tế về độ tin cậy và an toàn vận hành.

Ứng dụng tiêu biểu

Van bướm Kitz G-10DJUE DN800 thường được lắp đặt trong hệ thống cấp thoát nước, trạm bơm trung tâm, nhà máy xử lý nước, mạng lưới PCCC và hệ thống HVAC. Kích thước lớn DN800 giúp van đáp ứng lưu lượng cực cao, phù hợp làm van khóa trung tâm hoặc điều tiết lưu lượng tại đường ống chính.

Trong công nghiệp, van được sử dụng cho hệ thống nước làm mát, đường ống dẫn hơi hoặc hóa chất nhẹ. Vật liệu inox và gioăng EPDM đảm bảo hoạt động ổn định trong môi trường ẩm, nhiệt cao hoặc ăn mòn nhẹ.

Độ kín và độ bền cao giúp van G-10DJUE DN800 trở thành lựa chọn hàng đầu cho công trình trọng điểm, nhà máy công nghiệp và hệ thống cấp nước quy mô lớn.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra seat, đĩa, trục, đảm bảo sạch, không có dị vật.

Bước 2: Căn chỉnh van giữa hai mặt bích đồng tâm, mở đĩa khoảng 10° để tránh ép seat.

Bước 3: Siết bulông theo hình chữ X để lực phân bố đều, tránh cong thân van.

Bước 4: Xoay tay quay kiểm tra hành trình đóng mở, đảm bảo vận hành nhẹ và kín.

Bước 5: Định kỳ tra dầu trục, vệ sinh hộp số và kiểm tra gioăng EPDM để duy trì hiệu suất cao.

Tuân thủ đúng quy trình giúp van Kitz G-10DJUE DN800 vận hành ổn định, kín nước tuyệt đối và duy trì tuổi thọ dài trong hệ thống công nghiệp quy mô lớn.
