Van bướm tay quay Rinco BG301V DN50

Áp suất tối đa (bar)	25
Cách điều khiển	tay quay
Chất liệu van	gang
Kích thước van	DN50
Kiểu kết nối van	kẹp wafer
Loại van	bướm
Môi chất làm việc	nước, khí, dầu
Xuất xứ van	Đài Loan

Mã sản phẩm: BG301V-DN50 Danh mục: Van bướm gang, Van bướm tay quay, Van bướm wafer Thương hiệu: Rinco

Mô tả
Thông số

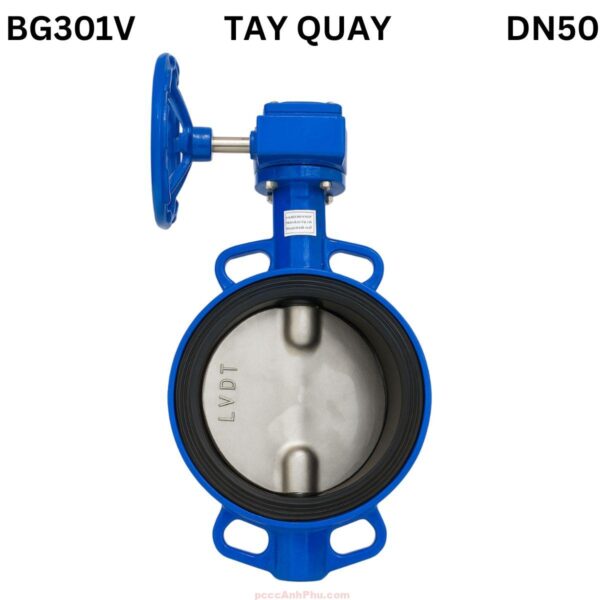

Van bướm Rinco BG301V DN50

Van bướm Rinco BG301V DN50 là dòng van bướm wafer PN25 dùng cho nước, khí, dầu và nhiều loại lưu chất trong công nghiệp. Kết cấu thân gang đúc, lá van inox CF8 và gioăng EPDM giúp model này đạt độ bền cao, hoạt động ổn định và kín tuyệt đối theo tiêu chuẩn API598. Van vận hành bằng tay quay hộp số (gear) cho lực xoay nhẹ, kiểm soát góc mở chính xác và đảm bảo độ tin cậy trong các hệ thống yêu cầu vận hành liên tục.

Model DN50 có chiều dài L chỉ 43 mm, thiết kế nhỏ gọn dễ lắp đặt trong không gian hẹp. Van tuân theo tiêu chuẩn mặt bích ISO 5752 – BS5155, phù hợp với hầu hết hệ thống có mặt bích PN10–PN16 phổ biến tại Việt Nam, đồng thời đáp ứng thử áp lực thân PN25 theo tài liệu gốc từ Rinco Đài Loan.

Tham khảo thêm các sản phẩm: van cánh bướm

Cấu tạo tổng quan

Để đảm bảo khả năng chịu áp, hạn chế rò rỉ và vận hành ổn định, van bướm Rinco BG301V DN50 sử dụng cấu trúc vật liệu tiêu chuẩn công nghiệp. Thân van bằng gang đúc tạo độ cứng vững, trong khi đĩa inox CF8 chống ăn mòn hiệu quả, thích hợp cho nước sạch và các lưu chất có tính ăn mòn nhẹ. Bộ trục chính và trục phụ làm từ SUS410 tăng độ bền và giảm biến dạng khi van bị tác động lực lớn.

Gioăng EPDM chất lượng cao bao phủ toàn bộ chu vi trong thân van, tạo bề mặt tiếp xúc ổn định với đĩa, đảm bảo độ kín dù van đóng hoàn toàn hoặc điều tiết góc mở nhỏ. Tất cả chi tiết đều được sản xuất theo tiêu chuẩn riêng của Rinco, qua kiểm tra rò rỉ theo API598 trước khi xuất xưởng.

No	Parts	BG301V – Material
1	Body	Cast Iron
2	Disc	CF8 (Inox 304)
3	Seat Ring	EPDM
4	Main Stem	SUS 410
5	Stub Stem	SUS 410
6	O-Ring Holder	Acetal
7	Packing	EPDM
8	O-Ring	EPDM
9	O-Ring	EPDM
10	Stop Bolt	SS 400
11	Bolt / O-Ring	SS400 / NBR

Cấu trúc DN50 nhỏ gọn nhưng vẫn đảm bảo đầy đủ các bộ phận chống xoay, chống rung, gioăng vòng kín và hệ trục chịu xoắn. Mỗi thành phần đều phối hợp để tăng hiệu quả điều tiết, giảm tổn thất áp và duy trì độ bền lâu dài trong hệ thống đường ống áp lực.

Nguyên lý hoạt động

Van BG301V DN50 vận hành bằng tay quay hộp số, truyền lực qua hệ thống bánh răng đến trục van. Khi tay quay xoay, trục chính xoay đĩa van từ 0° đến 90°. Ở trạng thái mở hoàn toàn, đĩa nằm song song dòng chảy, tạo trở lực thấp. Khi quay đến 90°, đĩa áp sát seat EPDM, đóng kín hoàn toàn và chặn toàn bộ lưu chất.

   DÒNG CHẢY →
  ------------------
  |                |
  |    ( MỞ 0° )   |
  |      ----      |
  |     |    |     |
  |      ----      |
  ------------------

  ------------------
  |                |
  |  ( ĐÓNG 90° )  |
  |      | |       |
  |      | |       |
  |      | |       |
  ------------------

Cơ chế xoay tuyến tính theo tay quay giúp người vận hành dễ điều tiết lưu lượng theo từng góc mở, từ 5°, 15°, 45° đến 90°. Đĩa inox và seat EPDM tạo tiếp xúc đều, tăng độ kín và giảm rò rỉ khi van đóng chặt.

Ưu điểm nổi bật

Khả năng chịu áp PN25 giúp BG301V DN50 thích hợp cho hệ thống áp lực cao hơn mức PN16 thông dụng, tăng độ an toàn trong vận hành.

Đĩa CF8 chống ăn mòn nâng tuổi thọ khi làm việc với nước sạch, nước muối loãng và các giải pháp kỹ thuật trong HVAC.

Gioăng EPDM kín tuyệt đối bền nhiệt, bền nén và chống biến dạng tốt, duy trì độ kín suốt vòng đời sản phẩm.

Hộp số hỗ trợ lực giảm đáng kể lực xoay tay, thuận tiện khi van nằm trong đường ống áp lực cao.

Thiết kế wafer nhỏ gọn phù hợp cho các đường ống chật, thi công nhanh và dễ căn chỉnh.

Kiểm định rò rỉ API598 bảo đảm độ tin cậy cao khi vận hành dài hạn, không gây thất thoát lưu chất.

Tương thích mặt bích phổ biến ISO 5752 – BS5155 đáp ứng nhiều chuẩn lắp đặt hiện hành tại Việt Nam.

Ứng dụng tiêu biểu

Trong ngành xử lý nước sạch, BG301V DN50 được ưu tiên nhờ độ kín cao và vật liệu an toàn. Van duy trì ổn định trong vận hành liên tục, thích hợp cho trạm bơm, cụm lọc và tuyến phân phối.

Trong hệ thống HVAC – chiller, DN50 thường đảm nhiệm vai trò điều tiết lưu lượng nước lạnh tại các nhánh nhỏ, giúp cân bằng áp lực và tối ưu hóa hiệu suất toàn hệ thống.

Trong ngành thực phẩm – đồ uống, van thích hợp cho các tuyến dẫn nước kỹ thuật, dung dịch tẩy rửa nhẹ và các môi trường không yêu cầu inox toàn thân nhưng cần đĩa chống ăn mòn.

Tại các nhà máy cơ khí – luyện kim, DN50 được dùng cấp nước làm mát thiết bị cắt, phay, tiện và các dây chuyền gia công nặng.

Trong hệ thống khí nén và khí kỹ thuật, BG301V DN50 vận hành ổn định, phù hợp cho các tuyến dẫn khí áp trung bình cần đóng mở nhanh và độ tin cậy cao.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Kiểm tra mặt bích: Đảm bảo hai mặt bích phẳng, không gờ kim loại gây trầy seat EPDM.

Bước 2 – Đặt van vào vị trí: Đặt vào giữa hai mặt bích khi đĩa mở nhẹ, tránh mở quá rộng khi chưa căn chỉnh xong.

Bước 3 – Căn tâm: Xoay thử đĩa 0–90° để kiểm tra độ tự do trước khi xiết bulong.

Bước 4 – Xiết bulong hình sao: Xiết đều giúp gioăng ép chuẩn, tránh cong vênh hoặc lệch seat.

Bước 5 – Kiểm tra vận hành: Mở – đóng vài lần để đảm bảo đĩa không cạ, hành trình ổn định.

Bảo dưỡng định kỳ: Kiểm tra trục, hộp số và vệ sinh đĩa inox theo chu kỳ 6 tháng để duy trì độ kín và tuổi thọ.
