Giới thiệu Van bướm tay quay ShinYi WBGS DN50

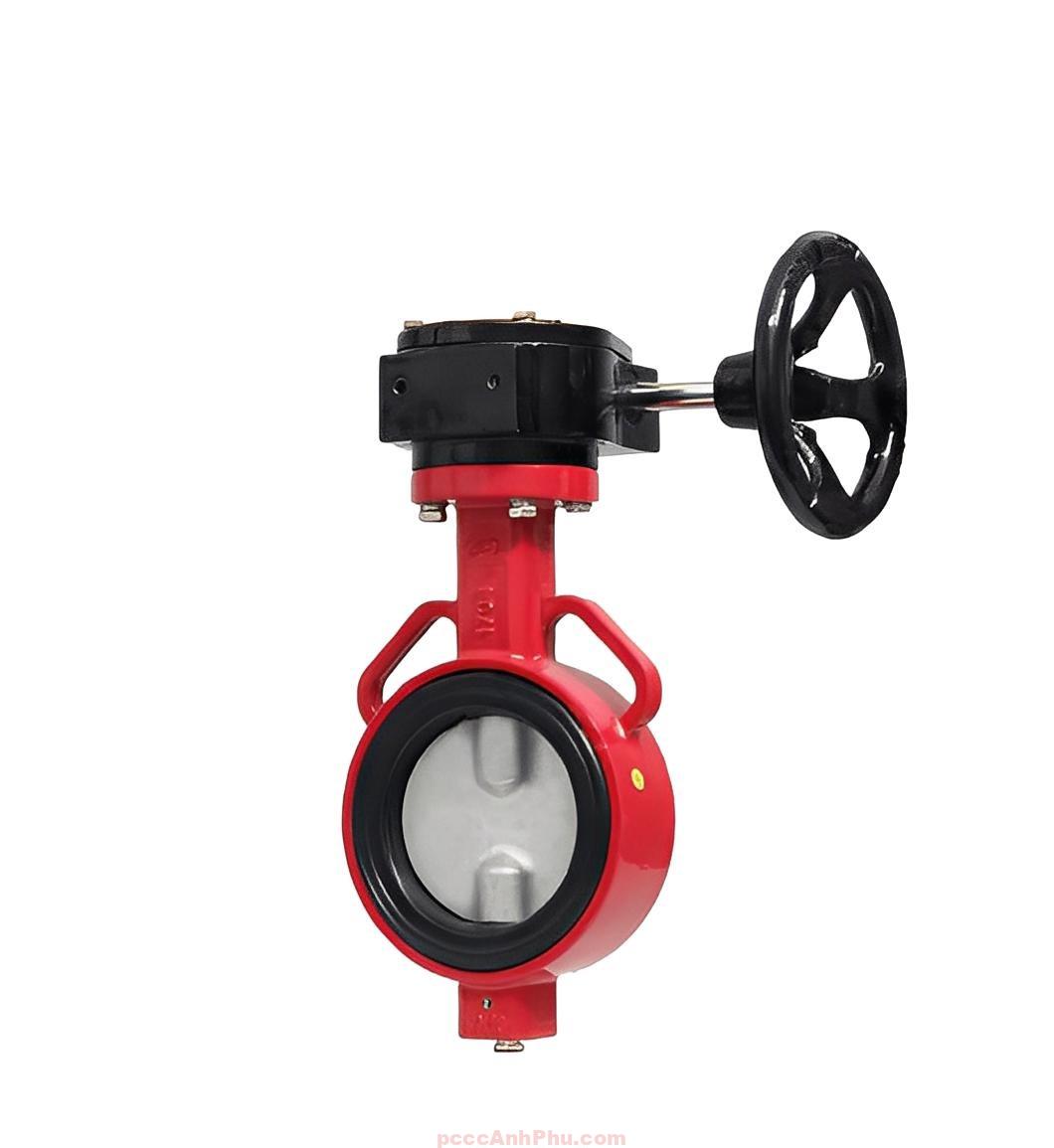

Van bướm tay quay ShinYi WBGS DN50 là dòng van bướm gang cầu điều khiển bằng hộp số tay quay (worm gear), được thiết kế dạng kẹp (Wafer Type) theo tiêu chuẩn BS 5155. Với cấu tạo chắc chắn và cơ chế vận hành nhẹ nhàng, WBGS DN50 thích hợp cho các hệ thống cấp nước, xử lý nước thải, công nghiệp PCCC và đường ống kỹ thuật đòi hỏi độ kín cao và độ bền ổn định.
Thân van được đúc từ gang cầu GJS-500-7 chịu áp lực tốt, đĩa và trục van chế tạo bằng inox 304/316 giúp chống ăn mòn hiệu quả. Bộ hộp số tay quay bằng gang được tích hợp bánh răng truyền động, cho phép thao tác đóng mở êm ái, chính xác và giảm đáng kể mô-men xoắn so với tay gạt thông thường. Lớp phủ epoxy dày 300µm bảo vệ toàn thân van khỏi oxy hóa, đảm bảo tuổi thọ lâu dài trong môi trường nước và ngoài trời.
Van WBGS DN50 được sản xuất theo tiêu chuẩn BS 5155 / API 609 và tương thích các tiêu chuẩn mặt bích quốc tế như BS4504, DIN2632, JIS B2220. Nhờ khả năng lắp đặt linh hoạt, độ kín cao và vận hành dễ dàng, sản phẩm được sử dụng phổ biến trong nhiều hệ thống công nghiệp và dân dụng hiện nay.
Xem đầy đủ các sản phẩm: van bướm
Cấu tạo tổng quan
Van bướm ShinYi WBGS DN50 được cấu thành từ tám bộ phận chính, mỗi chi tiết được chế tạo từ vật liệu chất lượng cao nhằm đảm bảo độ bền và khả năng vận hành ổn định lâu dài. Bộ truyền động hộp số được gắn trực tiếp lên thân van, giúp người sử dụng điều khiển nhẹ nhàng và chính xác.
| STT | Thành phần | Vật liệu | Mã vật liệu |
|---|---|---|---|
| 1 | Thân van (Body) | Gang cầu | ASTM A536 / EN GJS 500-7 |
| 2 | Trục (Shaft) | Inox | AISI 304 / 316 / 420 |
| 3 | Đĩa van (Disc) | Inox | AISI CF8 / CF8M |
| 4 | Seat (Vòng đệm) | Cao su EPDM / NBR | – |
| 5 | O-Ring | Cao su NBR / EPDM | – |
| 6 | Hộp số (Gearbox) | Gang cầu | ASTM A536 |
| 7 | Bánh răng truyền động | Thép không gỉ | ASTM A351 |
| 8 | Lớp sơn phủ | Bột Epoxy | 250–300µm |
Toàn thân van và bộ hộp số được phủ sơn epoxy hai lớp bằng công nghệ tĩnh điện, tạo độ bám cao và chống lại tác động của môi trường ẩm. ShinYi áp dụng tiêu chuẩn sơn JIS K 5551:2002 nhằm đảm bảo độ dày và độ cứng bề mặt đồng nhất trên mọi sản phẩm xuất xưởng.
Nguyên lý hoạt động
Van bướm WBGS DN50 hoạt động dựa trên nguyên lý truyền động cơ khí bằng bánh răng – trục vít. Khi người dùng quay tay quay, trục vít trong hộp số truyền lực đến trục van, làm đĩa van xoay 90° quanh trục chính. Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín, ngăn dòng chảy hiệu quả.
Cơ cấu hộp số giúp giảm đáng kể mô-men xoắn, cho phép đóng mở nhẹ ngay cả với van kích thước lớn hoặc áp suất cao. Lực đàn hồi của vòng đệm EPDM giúp đĩa van tự động ép kín khi đóng, đảm bảo độ kín tuyệt đối. Thiết kế trục lệch tâm nhẹ giúp giảm ma sát, tăng tuổi thọ vòng đệm và trục.
Van WBGS DN50 có thể lắp đặt ở mọi vị trí: ngang, dọc hoặc nghiêng mà không ảnh hưởng đến hiệu suất dòng chảy. Thiết kế đối xứng tâm giúp giảm tổn thất áp lực, vận hành êm và hạn chế rung động trong hệ thống.
Ưu điểm nổi bật
1. Hộp số cơ khí vận hành nhẹ: Cơ chế bánh răng truyền động giúp đóng mở êm, dễ điều khiển, phù hợp cho hệ thống có áp lực lớn hoặc cần thao tác thường xuyên.
2. Độ kín tuyệt đối: Vòng đệm cao su EPDM/NBR ép sát đĩa inox, đảm bảo không rò rỉ ngay cả khi làm việc ở áp cao.
3. Cấu trúc bền chắc: Thân gang cầu GJS-500-7 chịu áp PN16, đĩa inox CF8/CF8M chống ăn mòn, thích hợp cho môi trường nước và khí nén.
4. Lớp sơn epoxy chất lượng cao: Chống oxy hóa, bảo vệ bề mặt trong điều kiện ẩm, nhiệt độ -10°C đến 80°C.
5. Dễ bảo trì: Kết cấu tách rời, dễ tháo nắp và thay thế vòng đệm, giảm thời gian dừng hệ thống.
6. Ứng dụng linh hoạt: Dùng trong hệ thống cấp nước, xử lý nước thải, PCCC, công nghiệp thực phẩm, và hệ thống đường ống nước kỹ thuật.
Ứng dụng
Van bướm ShinYi WBGS DN50 được ứng dụng rộng rãi trong các công trình và nhà máy đòi hỏi độ bền và tính ổn định cao. Một số ứng dụng cụ thể bao gồm:
– Hệ thống cấp nước sạch đô thị, khu dân cư và khu công nghiệp.
– Hệ thống PCCC và sprinkler trong tòa nhà, kho xưởng.
– Nhà máy xử lý nước thải, nước kỹ thuật hoặc nước làm mát.
– Hệ thống truyền dẫn nước tưới tiêu và thủy lợi.
– Các hệ thống ống kỹ thuật trong ngành thực phẩm và hóa chất nhẹ.
Nhờ cấu tạo vững chắc và vận hành chính xác, WBGS DN50 đảm bảo tuổi thọ cao, chi phí bảo dưỡng thấp, đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong ngành công nghiệp hiện đại.
Lắp đặt và vận hành
Bước 1: Kiểm tra tình trạng mặt bích và đường ống, đảm bảo sạch, không có vật cản hoặc cặn rắn có thể làm hư vòng đệm cao su.
Bước 2: Đặt van vào vị trí giữa hai mặt bích, mở đĩa van khoảng 10° để tránh seat bị kẹt khi siết bulông.
Bước 3: Siết đều bulông theo hình sao, từ trong ra ngoài, để phân bổ lực đều và tránh cong thân van.
Bước 4: Sau khi lắp, tiến hành thử áp bằng nước hoặc khí nén ở mức PN16. Nếu phát hiện rò rỉ, điều chỉnh lực siết hoặc kiểm tra lại vòng đệm.
Bước 5: Khi vận hành, xoay tay quay theo chiều mở/đóng được ghi rõ trên hộp số. Cơ cấu truyền động bánh răng giúp thao tác nhẹ, không cần dùng lực lớn.
Bước 6: Trong quá trình bảo trì định kỳ, vệ sinh sạch lớp sơn ngoài và kiểm tra vòng đệm EPDM. Nếu seat bị mòn hoặc chai cứng, cần thay mới để đảm bảo độ kín và hiệu suất dòng chảy.
Van bướm tay quay ShinYi WBGS DN50 là lựa chọn hoàn hảo cho các hệ thống yêu cầu độ ổn định cao, thao tác nhẹ, độ kín tuyệt đối và độ bền lâu dài. Sản phẩm được tin dùng trong các công trình nước, PCCC và công nghiệp tại Việt Nam.
