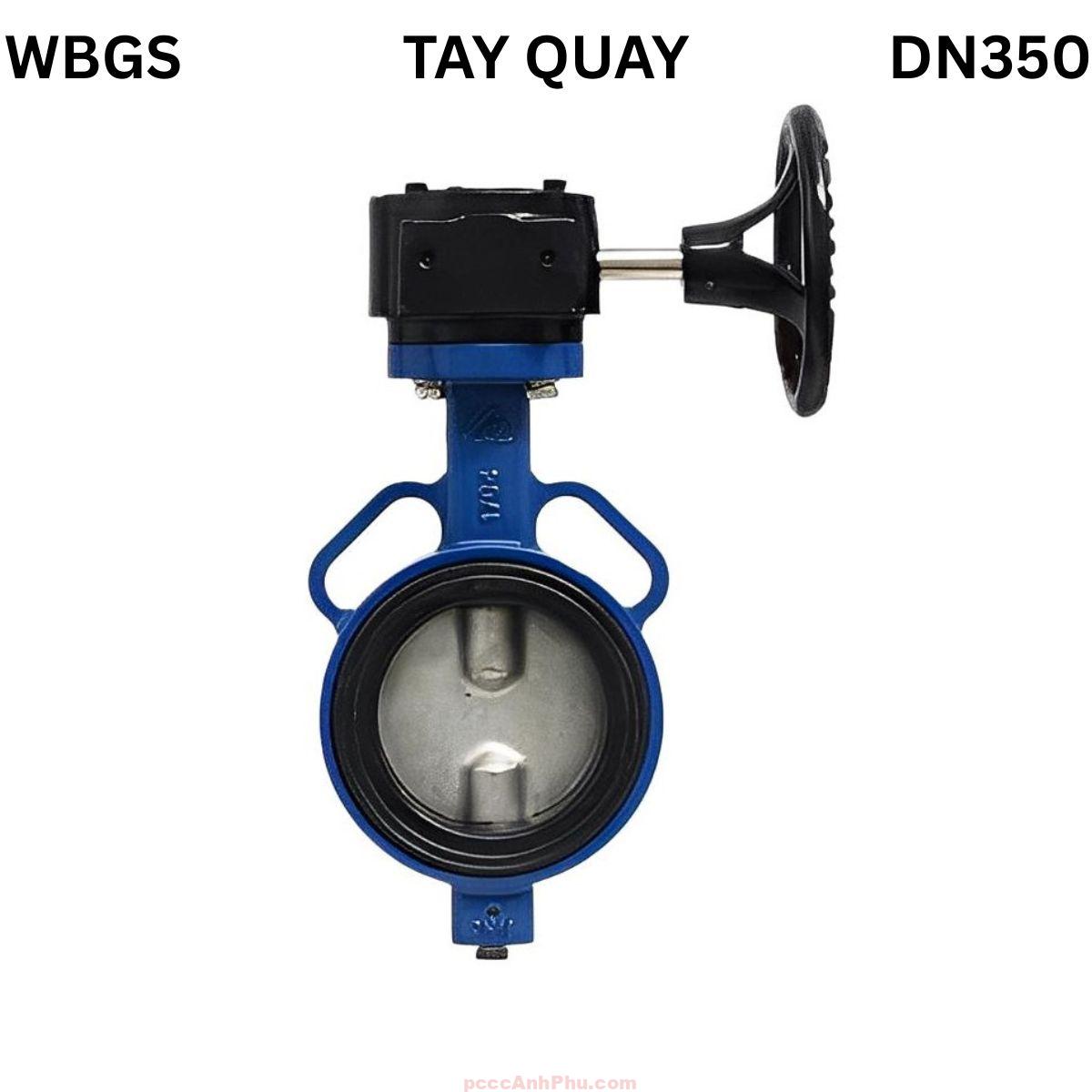

Giới thiệu Van bướm tay quay ShinYi WBGS DN350
Van bướm tay quay ShinYi WBGS DN350 là dòng van công nghiệp cỡ lớn, sử dụng cơ cấu hộp số cơ khí truyền động bánh răng – trục vít, giúp thao tác nhẹ và điều tiết lưu lượng chính xác. Với kích thước DN350, sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước chính, trạm bơm công nghiệp, nhà máy xử lý nước, hệ thống PCCC và các công trình kỹ thuật yêu cầu lưu lượng lớn, áp cao và độ bền cao.
Thân van WBGS DN350 được chế tạo từ gang cầu EN-GJS 500-7 có độ bền kéo cao và khả năng chịu áp lực tốt. Đĩa và trục van sử dụng inox 304/316 giúp chống ăn mòn, chịu được dòng chảy mạnh và nhiệt độ làm việc từ -10°C đến 80°C. Bộ hộp số cơ khí được làm bằng gang cầu kết hợp bánh răng inox, vận hành trơn tru, chính xác và an toàn. Lớp phủ epoxy 300µm bảo vệ toàn bộ thân van, ngăn oxy hóa và kéo dài tuổi thọ trong môi trường nước, khí hoặc hơi ẩm cao.
Sản phẩm được sản xuất theo tiêu chuẩn BS 5155 / API 609, tương thích với các tiêu chuẩn mặt bích BS4504, DIN2632, JIS B2220. WBGS DN350 mang lại hiệu suất điều tiết cao, chi phí vận hành thấp và khả năng thích ứng linh hoạt trong nhiều điều kiện công nghiệp khác nhau.
Xem đầy đủ các sản phẩm: butterfly valves
Cấu tạo tổng quan
Van bướm ShinYi WBGS DN350 có cấu tạo gồm tám bộ phận chính, kết hợp vật liệu cao cấp đảm bảo khả năng chịu áp lực, chống mài mòn và vận hành ổn định. Cơ cấu hộp số được thiết kế dạng kín, truyền lực nhẹ nhàng qua bánh răng và trục vít, giúp người dùng thao tác dễ dàng, chính xác và không cần dùng lực lớn. Mọi chi tiết được gia công đồng bộ theo tiêu chuẩn quốc tế, đảm bảo tuổi thọ dài và khả năng bảo trì thuận tiện.
| STT | Thành phần | Vật liệu | Mã vật liệu |
|---|---|---|---|
| 1 | Thân van (Body) | Gang cầu | EN-GJS 500-7 |
| 2 | Trục (Shaft) | Inox | AISI 304 / 316 / 420 |
| 3 | Đĩa van (Disc) | Inox | AISI CF8 / CF8M |
| 4 | Seat (Vòng đệm) | Cao su EPDM / NBR | – |
| 5 | O-Ring | Cao su NBR / EPDM | – |
| 6 | Hộp số (Gearbox) | Gang cầu | ASTM A536 |
| 7 | Bánh răng truyền động | Thép không gỉ | ASTM A351 |
| 8 | Lớp phủ sơn | Bột Epoxy | 250–300µm |
Tất cả các chi tiết trong van được thiết kế đồng tâm, tối ưu dòng chảy và giảm tổn thất áp lực. Seat cao su được đúc liền trong thân van, giúp tăng độ kín, hạn chế rò rỉ và đảm bảo tuổi thọ cao trong môi trường áp lực cao hoặc dòng chảy mạnh. Hộp số kín hoàn toàn, tránh bụi và hơi ẩm, vận hành ổn định trong thời gian dài.
Nguyên lý hoạt động
Van bướm WBGS DN350 hoạt động dựa trên cơ chế truyền động trục vít – bánh răng trong hộp số cơ khí. Khi người vận hành xoay tay quay, trục vít trong hộp số tác động lên bánh răng gắn liền với trục van, khiến đĩa van xoay quanh trục chính. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín hoàn toàn, ngăn lưu chất hiệu quả.
Cơ cấu giảm tốc trong hộp số giúp thao tác nhẹ, mô-men xoắn thấp, dễ kiểm soát và an toàn khi vận hành. Lực ép đàn hồi từ seat cao su EPDM giúp đĩa van ép chặt, tạo độ kín hoàn hảo khi đóng. Cấu trúc đối xứng của thân van giúp phân bố áp lực đều, giảm rung động và tăng tuổi thọ cho toàn bộ cụm truyền động.
WBGS DN350 hoạt động ổn định trong môi trường áp PN10–PN16, nhiệt độ từ -10°C đến 80°C, phù hợp cho nhiều ứng dụng nước sạch, nước thải, khí nén và hệ thống kỹ thuật quy mô lớn.
Ưu điểm nổi bật
1. Hộp số cơ khí bền bỉ: Cơ cấu bánh răng – trục vít kín, vận hành nhẹ, kiểm soát chính xác vị trí đóng mở và đảm bảo an toàn tuyệt đối.
2. Vật liệu chống ăn mòn: Thân gang cầu chịu lực, đĩa inox chống gỉ, seat cao su EPDM bền, phù hợp môi trường nước và hóa chất nhẹ.
3. Độ kín cao: Thiết kế seat đúc liền trong thân, ôm khít đĩa van, ngăn rò rỉ ngay cả trong điều kiện áp suất lớn.
4. Sơn epoxy cao cấp: Lớp phủ dày 300µm giúp chống oxy hóa, tăng tuổi thọ cho thân van trong điều kiện ngoài trời và nước biển.
5. Dễ bảo dưỡng: Cấu trúc đơn giản, dễ tháo lắp, thuận tiện kiểm tra seat, trục và bánh răng hộp số khi cần bảo trì.
6. Đạt tiêu chuẩn quốc tế: Phù hợp với các tiêu chuẩn mặt bích BS4504, DIN2632, JIS B2220, giúp kết nối linh hoạt trong mọi hệ thống.
Ứng dụng
Van bướm ShinYi WBGS DN350 là giải pháp lý tưởng cho hệ thống có đường ống lớn, yêu cầu độ bền và lưu lượng cao. Các ứng dụng phổ biến gồm:
– Hệ thống cấp nước trung tâm, nhà máy nước, trạm bơm. – Hệ thống PCCC công nghiệp, sprinkler lớn. – Nhà máy xử lý nước thải và nước sạch. – Đường ống dẫn lưu chất, khí nén hoặc dung dịch trung tính. – Hệ thống làm mát tuần hoàn và thủy lợi quy mô lớn.
Với thiết kế cơ khí chắc chắn, độ kín cao và tuổi thọ dài, WBGS DN350 giúp đảm bảo hiệu suất tối đa cho các hệ thống kỹ thuật vận hành liên tục.
Lắp đặt và vận hành
Bước 1: Kiểm tra mặt bích và đường ống trước khi lắp, đảm bảo bề mặt phẳng, sạch và không có cặn hoặc gờ sắc có thể làm hỏng seat cao su.
Bước 2: Đặt van vào giữa hai mặt bích, căn chỉnh tâm trục van thẳng với đường ống, mở nhẹ đĩa van khoảng 10° để tránh seat bị kẹt khi siết.
Bước 3: Siết đều các bulông theo hình sao từ tâm ra ngoài để phân bố lực đồng đều và tránh biến dạng thân van.
Bước 4: Thử áp lực bằng nước hoặc khí nén ở mức PN16, kiểm tra rò rỉ tại mối nối và điều chỉnh lại bulông nếu cần.
Bước 5: Khi vận hành, xoay tay quay theo chiều mũi tên chỉ dẫn, cơ cấu hộp số giúp thao tác nhẹ, mượt và đảm bảo độ kín khi đóng.
Bước 6: Kiểm tra định kỳ tình trạng seat và hộp số, bôi trơn các bánh răng bằng mỡ chuyên dụng để duy trì hiệu suất và tuổi thọ lâu dài.
Van bướm tay quay ShinYi WBGS DN350 là sản phẩm hoàn thiện giữa độ bền, độ kín và tính an toàn. Sản phẩm phù hợp với các hệ thống kỹ thuật quy mô lớn, mang lại hiệu suất cao và chi phí bảo trì thấp.
