Giới thiệu

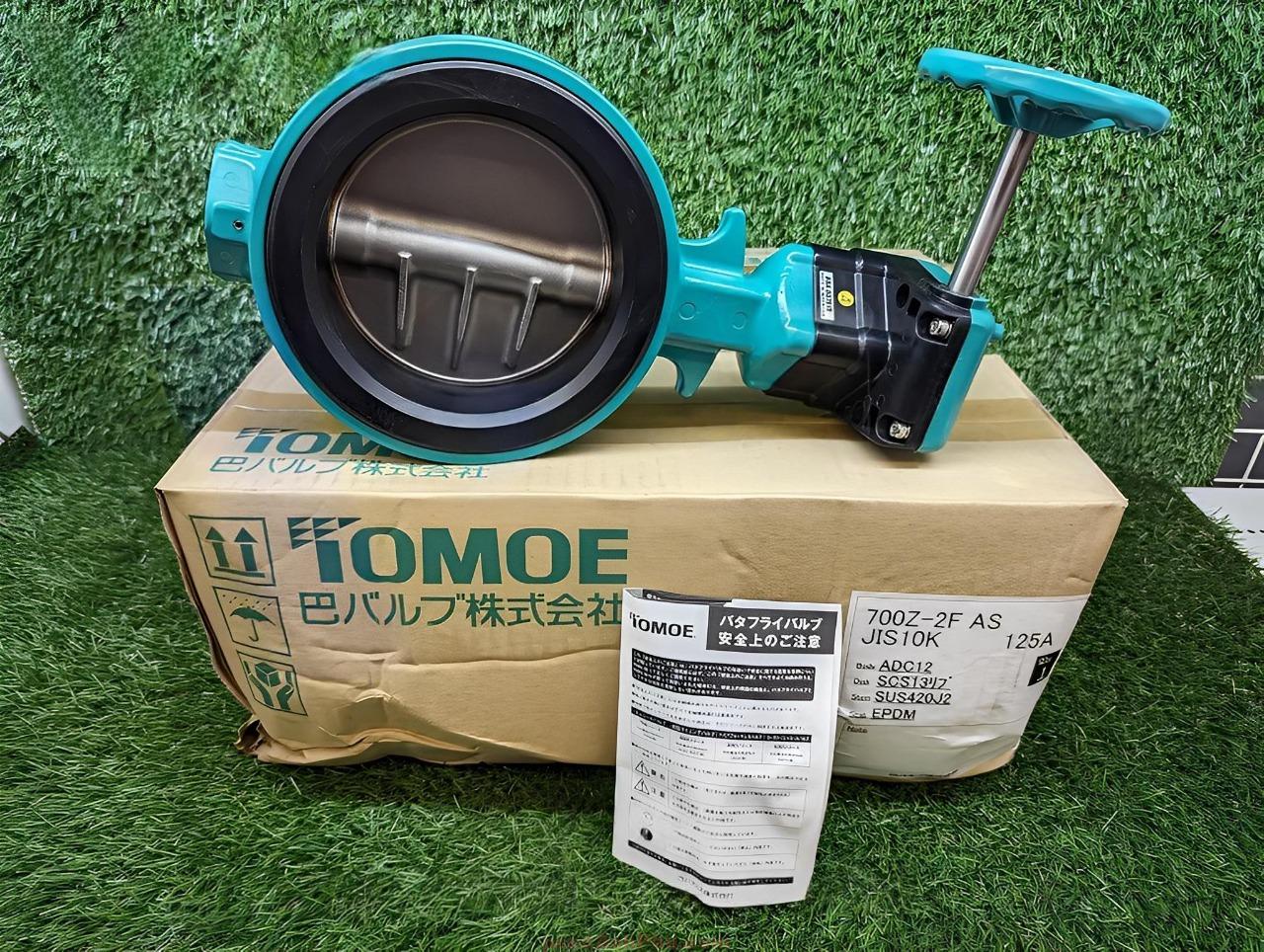

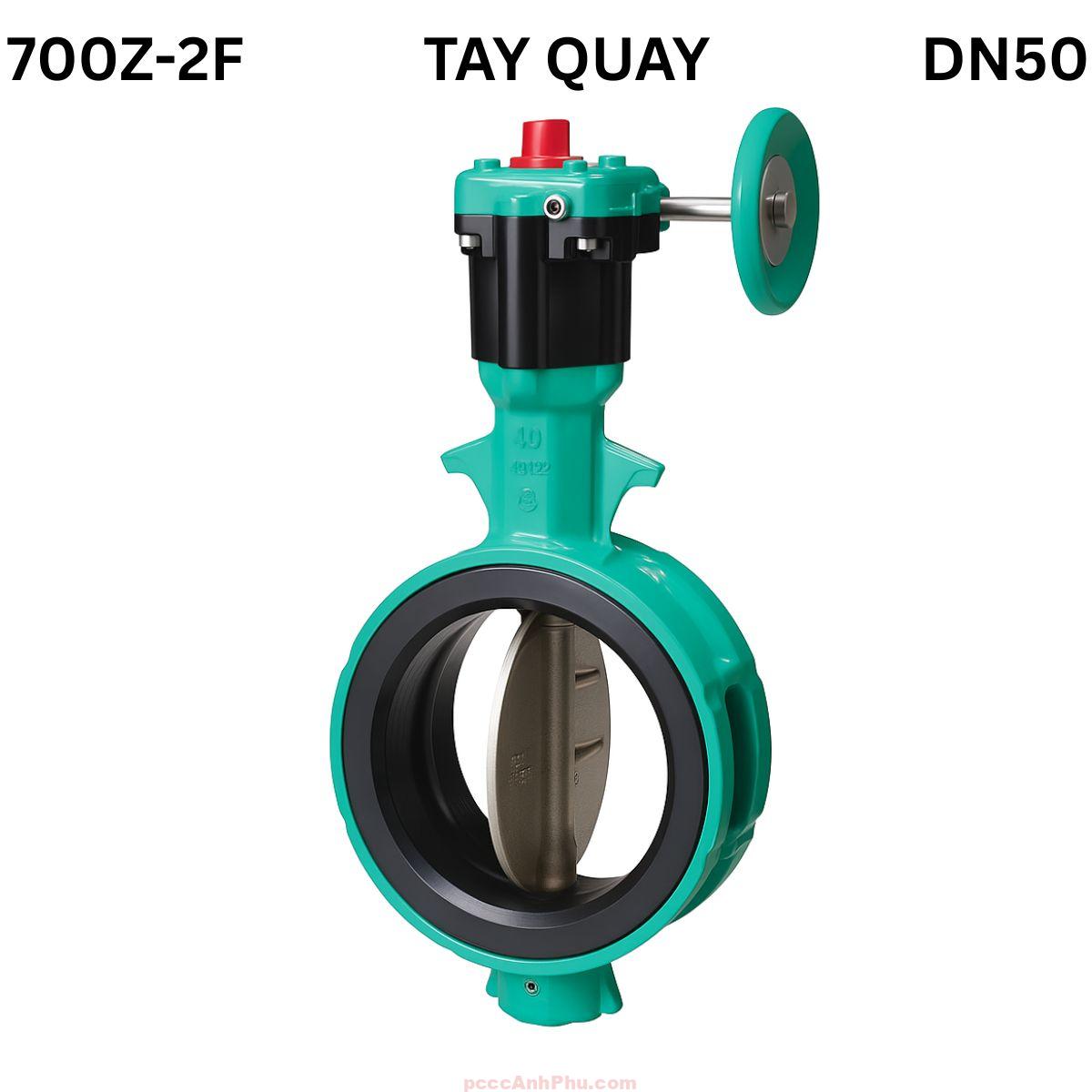

Van bướm Tomoe 700Z-2F DN50 là sản phẩm tay quay hộp số cao cấp đến từ Nhật Bản, thuộc dòng 700Z nổi tiếng của hãng Tomoe Valve Co., Ltd. Dòng van này được thiết kế dạng wafer đồng tâm với bộ truyền động bánh vít (worm gear), giúp điều khiển lưu lượng chính xác và nhẹ nhàng, thích hợp cho cả hệ thống nước sạch, PCCC, HVAC và công nghiệp nhẹ. Với kích thước DN50 (2 inch), van đáp ứng hoàn hảo yêu cầu vận hành ổn định và độ kín tuyệt đối trong không gian lắp đặt hạn chế.
Thân van được đúc từ hợp kim nhôm ADC12 có phủ epoxy chống ăn mòn, vừa bền vừa nhẹ, thuận tiện cho lắp đặt trên cao. Đĩa van làm từ inox SCS13A (CF8) có độ bóng cao, giúp dòng chảy ổn định và giảm tổn thất áp. Gioăng EPDM nguyên khối chịu nhiệt -20 đến 120°C, đảm bảo không rò rỉ khi van đóng hoàn toàn. Trục SUS420J2 được xử lý nhiệt cho độ cứng cao, chống mài mòn và đảm bảo độ chính xác trong suốt quá trình vận hành.
Tomoe 700Z-2F DN50 đạt tiêu chuẩn JIS B 2032, tương thích các mặt bích JIS 10K, ASME 150LB và DIN PN16. Van có thể lắp ở mọi hướng dòng chảy, vận hành hai chiều, cấu trúc wafer giúp tiết kiệm không gian và dễ bảo trì. Đây là lựa chọn lý tưởng cho hệ thống công nghiệp cần độ tin cậy, độ kín cao và tuổi thọ lâu dài.
Xem đầy đủ các sản phẩm: van cánh bướm
Cấu tạo
Van bướm Tomoe 700Z-2F DN50 có kết cấu đồng tâm với thân, trục và đĩa nằm trên cùng trục chính, đảm bảo lực ép của gioăng phân bố đều quanh chu vi làm kín. Tay quay hộp số bánh vít giúp người vận hành xoay nhẹ, dễ kiểm soát góc mở và giảm rủi ro do áp lực dòng chảy. Bảng sau mô tả chi tiết vật liệu cấu thành:
| Thành phần | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van | Nhôm đúc ADC12 | Nhẹ, phủ epoxy chống ăn mòn |
| Đĩa van | Inox SCS13A (CF8) | Bề mặt bóng mịn, lưu lượng cao, chống gỉ |
| Trục van | SUS420J2 | Chịu xoắn, cứng cao, bền lâu dài |
| Gioăng làm kín | EPDM / NBR | Kín nước tuyệt đối, chịu nhiệt 120°C |
| Bộ truyền động | Hộp số bánh vít | Điều khiển nhẹ, tự khóa an toàn |
| O-ring & bạc lót | NBR | Giảm ma sát, chống rò trục |

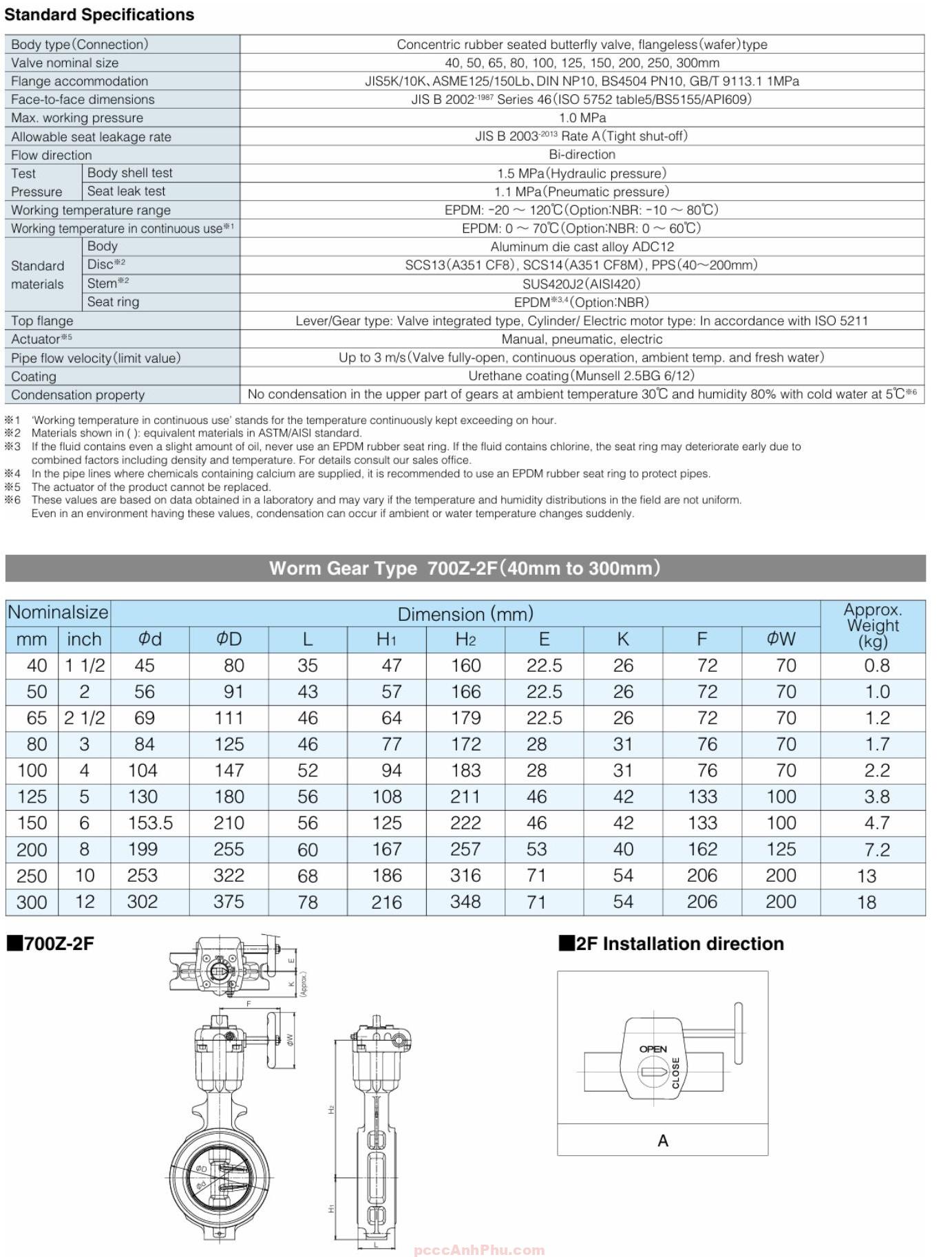

Kích thước tiêu chuẩn: L = 43 mm, D = 91 mm, K = 72 mm, H1 = 57 mm, H2 = 166 mm, W = 70 mm, trọng lượng 1.0 kg. Van vận hành hai chiều, phù hợp đa dạng kiểu kết nối.
Nguyên lý hoạt động
Tomoe 700Z-2F DN50 vận hành dựa trên cơ cấu bánh vít và vô lăng tay quay. Khi người dùng xoay tay quay, bánh vít bên trong truyền lực đến trục, khiến đĩa xoay 1/4 vòng. Ở vị trí vuông góc với dòng chảy, đĩa ép sát gioăng EPDM để ngăn dòng hoàn toàn; ở vị trí song song, đĩa mở hoàn toàn cho phép lưu chất đi qua. Cơ cấu bánh vít giúp điều khiển mượt, khóa vị trí chính xác và chống xoay ngược do áp lực.
Sơ đồ hoạt động (ASCII):
┌──────────────┐
│ Tay quay │
└─────┬────────┘
│
┌────▼────┐
Dòng →│ ● │→ Dòng
│ (Đĩa) │
└────▲────┘
│
Gioăng EPDM
Thiết kế bánh vít truyền động kín, có thể giữ nguyên góc mở khi dừng thao tác, đảm bảo an toàn trong điều kiện rung hoặc áp lực cao. Đây là ưu điểm lớn khi lắp đặt tại các vị trí khó tiếp cận hoặc vận hành liên tục.
Ưu điểm
Điều khiển nhẹ: Hộp số bánh vít giúp quay tay êm, lực thao tác nhỏ, phù hợp cho đường ống áp lực cao hoặc không gian hạn chế.
Kín nước tuyệt đối: Gioăng EPDM ôm kín đĩa inox, đảm bảo chống rò hoàn toàn ở áp 1.0 MPa, đạt tiêu chuẩn JIS B 2032.
Độ bền cao: Thân nhôm phủ epoxy và đĩa inox CF8 chống ăn mòn, bền trong môi trường nước, hơi hoặc khí nén.
Dễ bảo trì: Cấu trúc hộp số rời dễ tháo lắp, các ổ trục bôi trơn sẵn, bảo dưỡng nhanh, chi phí thấp.
Ứng dụng
Van bướm Tomoe 700Z-2F DN50 được sử dụng phổ biến trong hệ thống cấp nước sạch và công nghiệp, nơi cần đóng mở nhẹ và kiểm soát lưu lượng ổn định. Với kích thước 2 inch, van phù hợp cho các nhánh ống trung bình, tủ kỹ thuật và khu vực có không gian lắp đặt hạn chế. Trọng lượng nhẹ giúp thi công dễ dàng, giảm tải trọng đường ống.
Trong hệ thống phòng cháy chữa cháy, van DN50 thường lắp ở các đoạn phân phối hoặc sau bơm cấp nước. Cấu trúc tay quay hộp số đảm bảo thao tác nhanh, chính xác, giữ vị trí ổn định khi hệ thống chịu rung. Vật liệu inox và gioăng EPDM giúp van hoạt động bền trong môi trường ẩm và nhiệt cao.
Trong lĩnh vực HVAC, Tomoe DN50 thường lắp tại các dàn trao đổi nhiệt hoặc tuyến hồi nước để điều tiết lưu lượng. Tay quay hộp số giúp điều chỉnh tinh, giảm chênh áp, đảm bảo dòng chảy ổn định và tiết kiệm năng lượng. Gioăng EPDM duy trì độ kín dù nhiệt độ thay đổi liên tục giữa nóng và lạnh.
Ngoài ra, van cũng được ứng dụng trong hệ thống xử lý nước thải, khí nén, hoặc dây chuyền sản xuất công nghiệp nhẹ. Cấu trúc chắc chắn, vận hành nhẹ và vật liệu bền giúp Tomoe 700Z-2F DN50 đáp ứng tốt yêu cầu vận hành dài hạn, kể cả trong môi trường có tính ăn mòn nhẹ.
Lắp đặt & vận hành
Bước 1: Làm sạch mặt bích và đường ống trước khi lắp. Bề mặt cần phẳng, không có dầu hoặc bụi để gioăng tiếp xúc đều.
Bước 2: Căn chỉnh van đúng tâm với hai mặt bích, siết bulong theo thứ tự chéo. Không siết lệch hoặc quá chặt để tránh cong thân nhôm.
Bước 3: Sau khi lắp, xoay tay quay kiểm tra hành trình đĩa. Đảm bảo đĩa quay nhẹ, không chạm ống. Thử áp lực để xác nhận độ kín.
Bước 4: Khi vận hành, xoay tay quay đến góc mở cần thiết. Cơ cấu bánh vít tự giữ vị trí, tránh xoay ngược khi có áp lực dòng chảy.
Bước 5: Định kỳ 6–12 tháng kiểm tra gioăng EPDM, trục và hộp số. Bôi mỡ silicone định kỳ, tránh dùng dầu khoáng để bảo vệ cao su.
Nhờ công nghệ sản xuất chuẩn Nhật Bản, van bướm Tomoe 700Z-2F DN50 đảm bảo vận hành ổn định, kín nước tuyệt đối và độ bền vượt trội. Đây là lựa chọn tối ưu cho các hệ thống nước, HVAC, và PCCC đòi hỏi hiệu suất cao và độ an toàn tuyệt đối.
