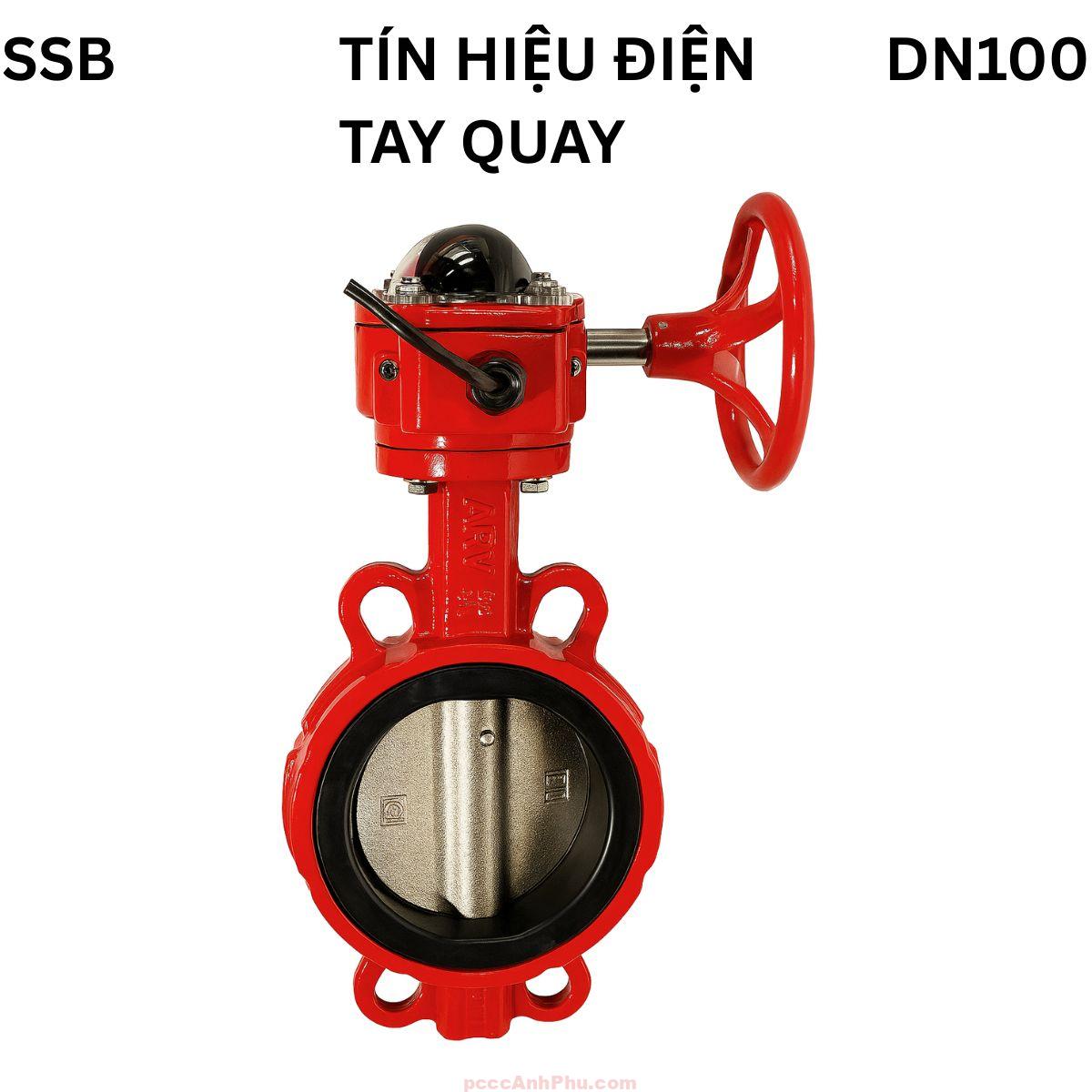

ARV SSB DN100 – Van bướm tín hiệu 4 inch
Van bướm tín hiệu ARV SSB DN100 là thiết bị kết hợp điều khiển cơ học và giám sát điện, được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy, cấp nước và xử lý nước công nghiệp. Với kích thước DN100 (4 inch), van có khả năng điều tiết lưu lượng lớn, chịu áp suất làm việc đến 21 bar và truyền tín hiệu điện trạng thái mở/đóng về trung tâm điều khiển FACP hoặc PLC. Đây là dòng van lý tưởng cho hệ thống sprinkler, hydrant, khu công nghiệp và nhà máy nước trung tâm.
Xem đầy đủ các sản phẩm: van bướm công nghiệp
Cấu tạo tổng quan
ARV SSB DN100 có cấu tạo vững chắc gồm thân van, đĩa, trục kép, gioăng làm kín, hộp số điều khiển tay quay và hộp công tắc tín hiệu điện. Thân van được đúc từ gang cầu GGG50, phủ epoxy đỏ hai lớp chống ăn mòn, bền trong môi trường ẩm. Đĩa van cùng vật liệu, được đánh bóng bề mặt, giảm tổn thất thủy lực và chống bám cặn. Trục trên – dưới chế tạo bằng thép không gỉ 2Cr13, đảm bảo truyền mô-men ổn định. Gioăng làm kín bằng EPDM cao cấp ôm sát toàn bộ chu vi đĩa, duy trì độ kín hoàn toàn khi đóng van.
Hộp tín hiệu điện gắn trên đỉnh hộp số, bên trong chứa bộ vi công tắc kiểu NO–NC, cho phép xuất tín hiệu khô (dry contact) về relay trung gian. Relay này tiếp tục chuyển đổi tín hiệu thành xung điện truyền về trung tâm báo cháy hoặc PLC công nghiệp, hiển thị trạng thái “OPEN/CLOSE” trên bảng điều khiển. Thiết kế này đảm bảo tín hiệu truyền ổn định, cách ly hoàn toàn với mạch điều khiển trung tâm, tránh nhiễu điện từ và chập mạch.
| STT | Tên bộ phận | Vật liệu |
|---|---|---|
| 1 | Thân van | Gang cầu GGG50 phủ epoxy đỏ |
| 2 | Đĩa van | Gang cầu GGG50 phủ EPDM |
| 3 | Trục trên / dưới | Thép không gỉ 2Cr13 |
| 4 | Gioăng làm kín | EPDM chịu áp 21 bar |
| 5 | O-ring | EPDM |
| 6 | Hộp số tay quay | Gang phủ epoxy + bánh răng thép |
| 7 | Hộp tín hiệu điện | Nhựa kỹ thuật ABS + vi công tắc NO–NC |
| 8 | Đèn báo trạng thái | Nhựa trong suốt |
| 9 | Bu lông, đai ốc | Thép mạ kẽm |
Kiểu kết nối wafer cho phép lắp dễ dàng giữa hai mặt bích JIS10K hoặc EN1092-2. Hộp tín hiệu được gắn liền thân, có khả năng chống nước và bụi đạt chuẩn IP65.
Nguyên lý hoạt động
Van ARV SSB DN100 hoạt động dựa trên cơ chế cơ điện kết hợp. Khi người vận hành xoay tay quay, bánh răng hộp số truyền lực đến trục van, làm đĩa quay 90° quanh tâm. Cùng lúc, trục điều khiển cơ khí trong hộp tín hiệu thay đổi trạng thái công tắc NO–NC, tạo ra sự thay đổi tiếp điểm trong mạch relay trung gian.
Dòng chảy →
┌────────────────────────────┐
│ | │
│ Đĩa đóng │
│ | │
└────────────────────────────┘
Tay quay hộp số xoay 90° → đĩa mở hoàn toàn
[SƠ ĐỒ NGUYÊN LÝ TÍN HIỆU]
┌─────────────────────────────┐
│ Van mở: NO → Đóng mạch │
│ Van đóng: NC → Đóng mạch │
│ Mạch relay trung gian: │
│ • Input: dry contact NO–NC│
│ • Output: 24V DC tín hiệu │
│ • Đèn trung tâm: Xanh/Đỏ │
└─────────────────────────────┘
Khi van mở, tiếp điểm NO đóng, gửi tín hiệu “OPEN” (đèn xanh) về trung tâm. Khi van đóng, tiếp điểm NC đóng, gửi tín hiệu “CLOSE” (đèn đỏ). Nếu van ở trạng thái trung gian, cả hai mạch đều hở, trung tâm sẽ nhận trạng thái “FAULT” – cảnh báo van chưa đóng hoàn toàn. Cơ chế này giúp giám sát trạng thái van chính xác đến từng góc quay.
Van chịu được áp thử lên đến 31 bar. Ở trạng thái mở hoàn toàn, tổn thất áp suất (ΔP) chỉ 0.05 bar, với lưu lượng trung bình đạt 180–200 m³/h. Thiết kế cân bằng thủy lực giúp giảm xung áp, không rung khi dòng chảy thay đổi đột ngột.
Ưu điểm nổi bật
ARV SSB DN100 là sự kết hợp giữa độ bền cơ học và khả năng giám sát điện tử hiện đại. Thân van gang cầu GGG50 có độ bền kéo tới 420 MPa, chịu áp lực cao và biến thiên dòng chảy lớn. Gioăng EPDM chất lượng cao có khả năng phục hồi nhanh, chống biến dạng sau hàng nghìn chu kỳ vận hành.
Hộp tín hiệu NO–NC sử dụng cơ cấu vi công tắc chuẩn UL/FM, tuổi thọ tiếp điểm trên 100.000 lần, tín hiệu ổn định ngay cả trong môi trường rung động hoặc ẩm. Cấu trúc kín hoàn toàn giúp tránh ăn mòn điện và hơi nước xâm nhập.
So với van bướm cơ thông thường, dòng ARV SSB giúp tăng cường giám sát và tự động hóa, hỗ trợ bảo trì nhanh. Khi van bị thao tác sai hoặc đóng nhầm, hệ thống trung tâm sẽ phát tín hiệu cảnh báo ngay lập tức, đảm bảo an toàn tuyệt đối cho toàn mạng chữa cháy.
Trục van đôi và đĩa cân bằng giúp lực thao tác nhẹ, tránh cavitation (xoáy khí), đảm bảo tuổi thọ của cả van và hệ thống bơm. Lớp epoxy đỏ chống tia UV giúp van hoạt động ổn định cả ngoài trời.
Ứng dụng tiêu biểu
ARV SSB DN100 được ứng dụng phổ biến trong hệ thống sprinkler và đường ống chính của hệ thống PCCC tòa nhà cao tầng, nhà máy, khu công nghiệp. Van thường lắp tại đầu ra bơm hoặc van tách vùng, giúp giám sát lưu lượng và đảm bảo trạng thái sẵn sàng chữa cháy.
Trong công nghiệp xử lý nước, DN100 đóng vai trò là van điều tiết trung gian, truyền tín hiệu đóng/mở về PLC trung tâm để điều phối áp lực. Thiết kế NO–NC đảm bảo hệ thống tự động nhận biết vị trí van mà không cần cảm biến bổ sung.
Trong hệ thống năng lượng, DN100 dùng trong đường cấp nước làm mát turbine, nơi yêu cầu kiểm soát dòng chảy chính xác và giám sát từ xa. Khả năng phản hồi tín hiệu nhanh giúp tránh hiện tượng “mở giả” gây nguy hiểm cho thiết bị áp lực cao.
DN100 còn được sử dụng trong các hệ thống HVAC quy mô lớn, trạm bơm trung tâm, hoặc nhà máy thực phẩm – dược phẩm cần giám sát liên tục trạng thái đường ống cấp nước sạch.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra mặt bích, tiêu chuẩn lắp đặt (JIS10K, EN1092-2). Làm sạch bề mặt và lòng ống, loại bỏ dị vật có thể làm xước gioăng.
Bước 2: Đặt van vào giữa hai mặt bích, mở nhẹ đĩa 10°. Căn chỉnh trục đồng tâm, cố định tạm bằng hai bulong đối diện.
Bước 3: Siết đều bulong theo hình chéo. Sau khi siết, quay tay hộp số kiểm tra hành trình 90° – đảm bảo không ma sát hoặc kẹt đĩa.
Bước 4: Kết nối dây tín hiệu NO–NC với relay trung gian và tủ trung tâm FACP. Kiểm tra tín hiệu đèn báo (OPEN/CLOSE/FAULT) khi xoay tay van.
Bước 5: Khi vận hành, xoay tay quay nhẹ nhàng, không dùng lực đột ngột. Khi cần cố định, khóa tay quay bằng chốt an toàn. Định kỳ kiểm tra tiếp điểm, làm sạch hộp tín hiệu bằng vải khô.
Bảo trì: Kiểm tra gioăng làm kín và hộp tín hiệu 6 tháng/lần. Bôi trơn trục bằng dầu silicon, thay gioăng nếu phát hiện rò rỉ. Khi thay hộp tín hiệu, đảm bảo đấu dây đúng sơ đồ NO–NC và relay trung gian. Van có tuổi thọ trung bình 10–15 năm nếu vận hành đúng quy trình.
Với độ bền cơ học cao, tín hiệu điện ổn định và khả năng chịu áp vượt trội, ARV SSB DN100 là lựa chọn tối ưu cho các công trình PCCC, cấp nước và công nghiệp hiện đại đòi hỏi tính giám sát chính xác và độ tin cậy lâu dài.
