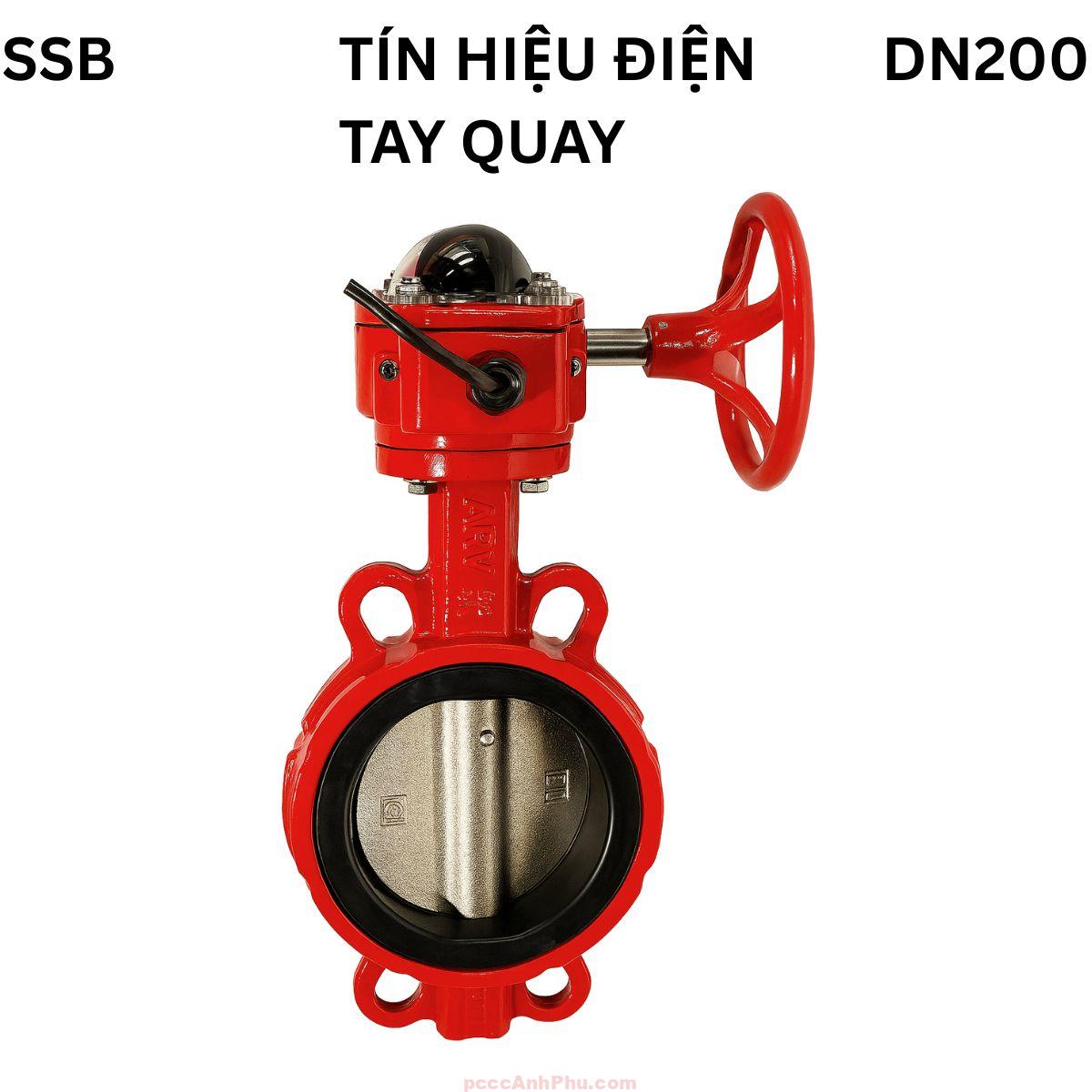

Van bướm tín hiệu điện ARV SSB DN200

ARV SSB DN200 – Van bướm tín hiệu 8 inch

Van bướm tín hiệu ARV SSB DN200 là thiết bị điều khiển cơ điện tử cao cấp, dùng trong hệ thống phòng cháy chữa cháy, nhà máy công nghiệp và mạng cấp nước quy mô lớn. Với đường kính danh nghĩa DN200 (8 inch), van cho phép lưu lượng vượt 720 m³/h, chịu áp 21 bar và tích hợp công tắc NO–NC, relay kép, cổng RS485 cùng cảm biến hành trình 4–20 mA giúp truyền tín hiệu trạng thái chính xác về trung tâm điều khiển. Đây là dòng van đạt tiêu chuẩn hiện đại nhất của ARV cho các hệ thống PCCC tự động và nhà máy điều khiển bằng SCADA.

Xem đầy đủ các sản phẩm: van cánh bướm

Cấu tạo tổng quan

ARV SSB DN200 có cấu trúc thân gang cầu GGG50 đúc nguyên khối phủ epoxy đỏ hai lớp, đĩa van cùng vật liệu phủ EPDM đàn hồi cao. Trục van bằng thép không gỉ 2Cr13, chịu xoắn và mỏi cực tốt. Gioăng làm kín EPDM chống lão hóa, giữ kín hoàn toàn ở áp suất 21 bar. Hộp số điều khiển bằng tay quay có cơ cấu bánh răng thép được xử lý nhiệt. Bên trên là cụm hộp tín hiệu điện tích hợp ba tầng: relay kép (24 VDC), cổng truyền thông RS485 (Modbus RTU), và cảm biến hành trình tuyến tính cho ngõ ra analog 4–20 mA.

Thiết kế này cho phép hệ thống vừa giám sát trạng thái “OPEN/CLOSE” dạng số, vừa đo được tỷ lệ góc mở thực tế của đĩa van theo dạng analog. Các tín hiệu được cách ly quang học để chống nhiễu điện từ trong môi trường công nghiệp có thiết bị công suất lớn.

Kiểu kết nối wafer giúp lắp van dễ dàng giữa hai mặt bích tiêu chuẩn JIS10K, BS4504, hoặc EN1092-2. Trục kép và vòng gioăng dày tăng khả năng chịu áp và ổn định khi vận hành ở lưu lượng cao.

Nguyên lý hoạt động

Khi người vận hành xoay tay quay, hộp số truyền chuyển động đến trục và đĩa van, tạo chuyển động quay 0–90°. Cùng lúc, cơ cấu cam bên trong hộp tín hiệu di chuyển cảm biến hành trình, gửi tín hiệu tương ứng 4–20 mA thể hiện góc mở thực tế của đĩa. Đồng thời, hai công tắc NO–NC điều khiển hai relay trung gian, tạo xung điện logic “OPEN/CLOSE” đưa vào module RS485 và trung tâm FACP.

       Dòng chảy →
 ┌──────────────────────────────┐
 │             |                │
 │        Đĩa đóng              │
 │             |                │
 └──────────────────────────────┘

 Tay quay xoay 90° → Đĩa mở hoàn toàn

 [SƠ ĐỒ TÍN HIỆU RELAY + RS485 + ANALOG]
 ┌────────────────────────────────────────┐
 │ NO (Công tắc 1) → Relay A → Đèn xanh   │ OPEN
 │ NC (Công tắc 2) → Relay B → Đèn đỏ     │ CLOSE
 │ Relay A/B → RS485 (TX/RX) → SCADA      │
 │ Cảm biến hành trình → 4–20 mA output   │
 │ Trung tâm FACP hiển thị % góc mở       │
 └────────────────────────────────────────┘

Tín hiệu analog 4 mA tương ứng van “CLOSE”, 20 mA khi van “OPEN”, cho phép đo liên tục vị trí van. Module RS485 truyền song song dữ liệu trạng thái, đảm bảo không bị nhiễu dù cáp dài đến 1.2 km. Hệ thống chống nhiễu EMC giúp van vận hành ổn định trong môi trường có biến tần, motor hoặc thiết bị công suất cao.

Ở vận tốc 2.5 m/s, lưu lượng qua van DN200 đạt khoảng 720–760 m³/h. Khi đóng, áp suất thử đạt 31 bar mà không rò rỉ. Mô-men vận hành trung bình 200 N·m, trong khi trục thép chịu được tới 500 N·m, đảm bảo an toàn tuyệt đối.

Ưu điểm nổi bật

ARV SSB DN200 là thế hệ van tín hiệu cao cấp kết hợp ba công nghệ truyền: relay, RS485 và analog. Nhờ vậy, van vừa có tín hiệu số giám sát mở/đóng, vừa đo liên tục tỷ lệ góc mở – điều mà các dòng van tín hiệu thông thường không có. Cấu trúc cách ly điện hoàn toàn đảm bảo tín hiệu ổn định trong môi trường nhiễu điện trường cao.

Thân van bằng gang cầu GGG50 chịu ứng suất lớn, lớp epoxy chống ăn mòn bảo vệ bề mặt. Trục 2Cr13 có độ cứng cao, không mòn sau hàng nghìn chu kỳ. Gioăng EPDM đàn hồi tốt, tự phục hồi hình dạng sau khi nén, đảm bảo độ kín lâu dài. Hộp tín hiệu đạt chuẩn IP66, chịu được ẩm, bụi và nước bắn trực tiếp.

Cảm biến hành trình tuyến tính giúp kỹ sư theo dõi trạng thái van theo phần trăm góc mở (0–100 %), hỗ trợ điều tiết chính xác trong hệ thống điều khiển tự động. Khi kết hợp với SCADA, dữ liệu có thể hiển thị đồ thị thời gian thực về vị trí và trạng thái van.

Relay kép mạ bạc cho độ bền tiếp điểm trên 100.000 chu kỳ. Thiết kế mạch cách ly quang và lọc RC giúp loại bỏ hoàn toàn xung nhiễu, duy trì tín hiệu ổn định cả khi đặt gần tủ biến tần.

Ứng dụng tiêu biểu

ARV SSB DN200 được sử dụng phổ biến trong trạm bơm trung tâm của hệ thống PCCC, nơi cần giám sát chính xác trạng thái từng van vùng. Van thường được kết nối trực tiếp với hệ thống FACP digital, hiển thị cả tín hiệu “OPEN/CLOSE” và phần trăm mở.

Trong nhà máy xử lý nước hoặc nước thải, DN200 đóng vai trò là van điều tiết chính giữa các bể, kết nối PLC điều khiển qua RS485. Dữ liệu analog 4–20 mA giúp tự động điều chỉnh tốc độ bơm để duy trì áp lực ổn định.

Trong công nghiệp năng lượng, hóa dầu hoặc sản xuất giấy, DN200 lắp tại các tuyến tuần hoàn nước làm mát hoặc đường cấp hơi. Tín hiệu RS485 giúp đồng bộ giám sát với hàng chục thiết bị khác trong cùng mạng Modbus.

DN200 cũng được dùng trong hạ tầng đô thị, nhà máy nước sạch và trạm cấp khu công nghiệp, nơi cần khả năng vận hành lâu dài, an toàn, giám sát chính xác và dễ bảo trì.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra tiêu chuẩn mặt bích (JIS10K, EN1092-2). Làm sạch bề mặt và lòng ống, đảm bảo không có cặn hoặc gỉ sét.

Bước 2: Đặt van vào giữa hai mặt bích, để đĩa mở 10°. Căn chỉnh trục đồng tâm và cố định tạm bằng hai bulong chéo nhau.

Bước 3: Siết đều bulong theo hình sao. Quay tay hộp số kiểm tra hành trình 0–90°, đảm bảo không ma sát.

Bước 4: Kết nối dây NO–NC với relay kép, đấu RS485 (TX/RX) và ngõ ra analog 4–20 mA vào PLC hoặc FACP. Kiểm tra hiển thị tín hiệu “OPEN/CLOSE/%” trên màn hình điều khiển.

Bước 5: Khi vận hành, xoay tay quay nhẹ, tránh lực đột ngột. Sau khi điều chỉnh, khóa chốt tay. Định kỳ kiểm tra đường dây RS485 và hiệu chuẩn cảm biến 4–20 mA để đảm bảo sai số nhỏ hơn ±0.2 mA.

Bảo trì: Kiểm tra relay và cảm biến mỗi 6 tháng. Làm sạch hộp tín hiệu, tránh hơi ẩm xâm nhập. Bôi trơn trục bằng dầu silicon trung tính. Khi thay cảm biến, hiệu chuẩn lại điểm 4 mA và 20 mA. Gioăng EPDM nên thay sau 3–5 năm tùy điều kiện hoạt động.

Với thiết kế cơ điện tử thông minh, khả năng truyền tín hiệu kép (relay + RS485 + 4–20 mA) và độ bền vượt trội, ARV SSB DN200 là giải pháp hàng đầu cho hệ thống PCCC, cấp nước và công nghiệp yêu cầu độ chính xác, an toàn và giám sát thông minh liên tục.
