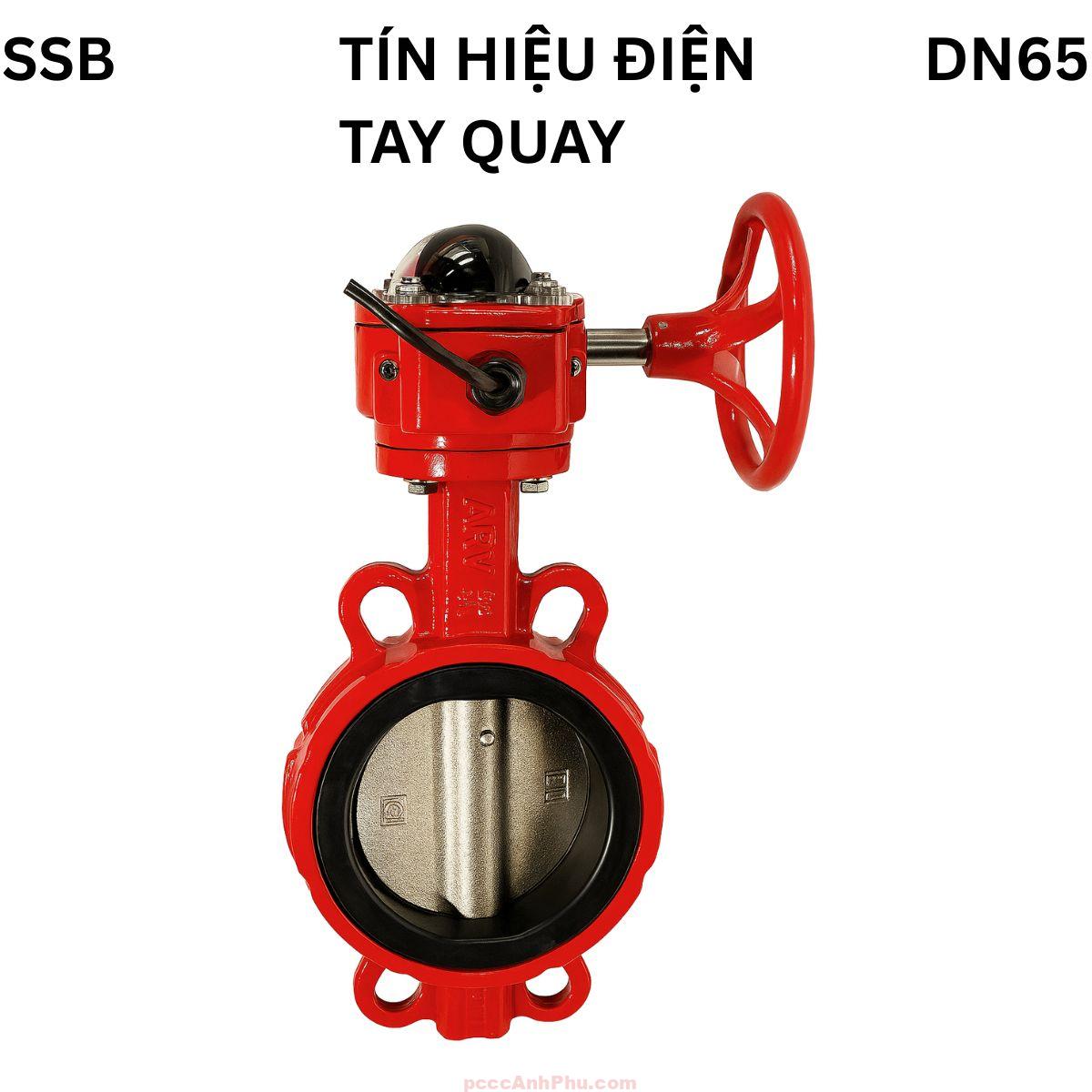

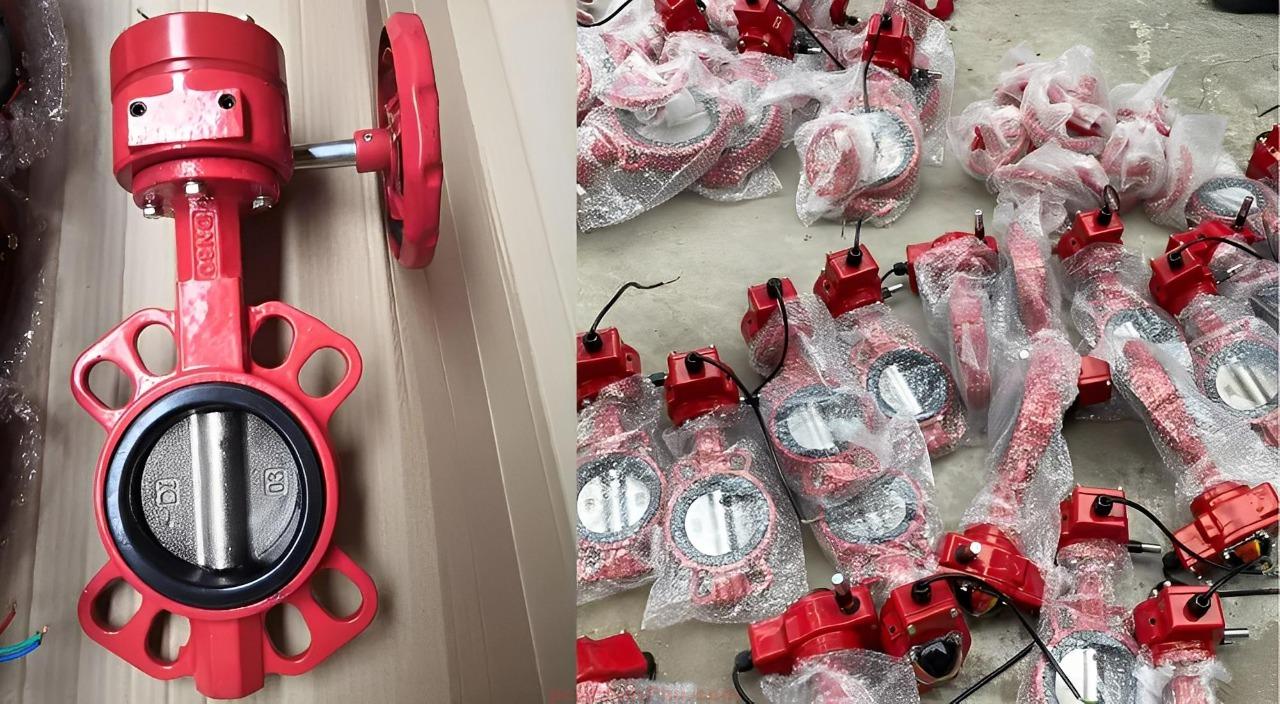

Van bướm tín hiệu điện ARV SSB DN65

ARV SSB DN65 – Van bướm tín hiệu 2.5 inch

Van bướm tín hiệu ARV SSB DN65 là thiết bị chuyên dụng trong hệ thống PCCC và cấp nước công nghiệp, có khả năng vừa điều tiết dòng chảy vừa truyền tín hiệu điện về trung tâm giám sát. Với kích thước DN65 (2.5 inch), van được sử dụng tại các tuyến nhánh trung gian hoặc khu vực tách vùng trong hệ thống sprinkler. Cấu trúc chắc chắn, độ kín cao và khả năng phản hồi tín hiệu nhanh giúp ARV SSB DN65 đảm bảo an toàn cho toàn hệ thống chữa cháy tự động.

Xem đầy đủ các sản phẩm: butterfly valve

Cấu tạo tổng quan

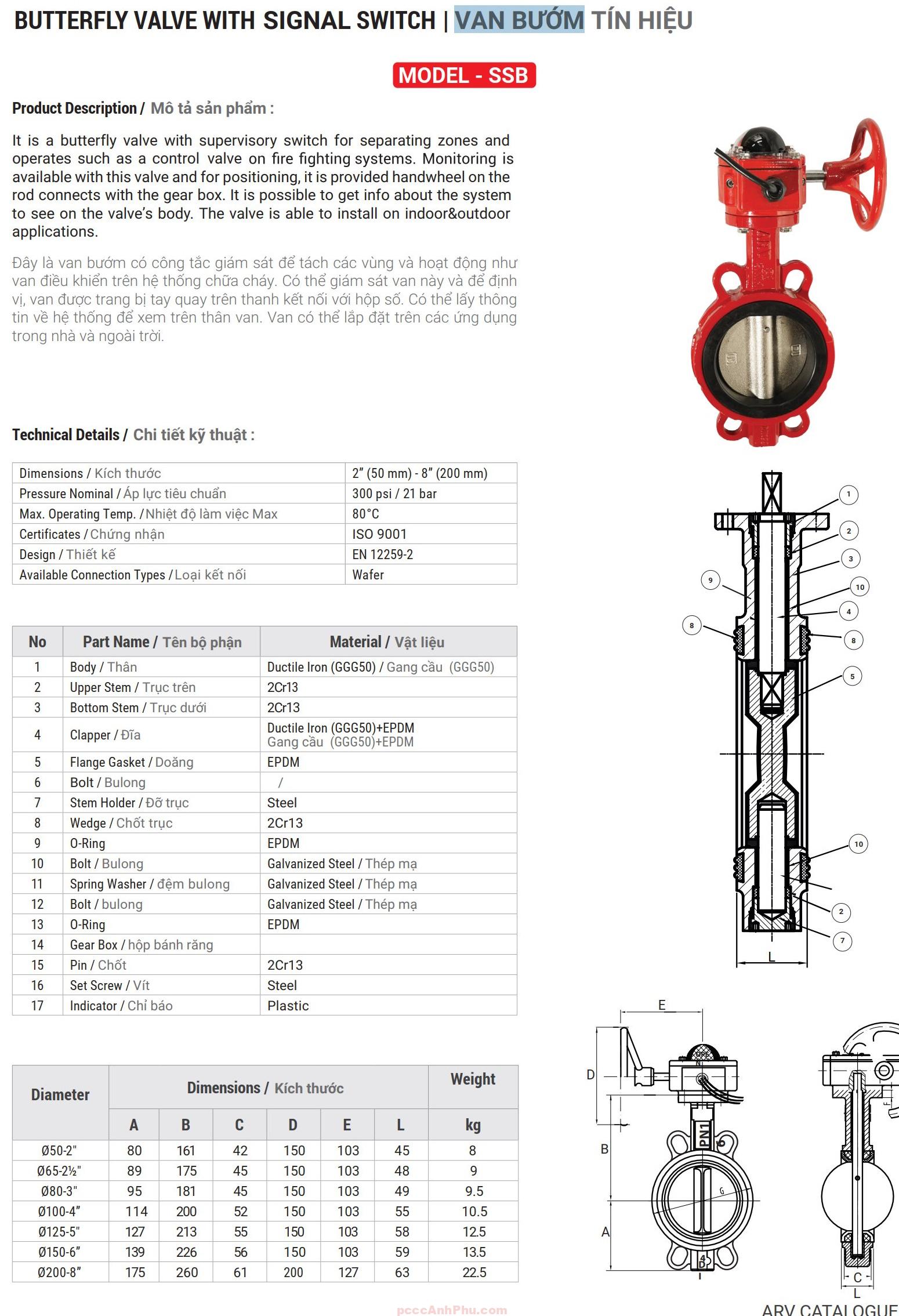

ARV SSB DN65 được cấu tạo từ thân van bằng gang cầu GGG50 phủ epoxy đỏ chống ăn mòn, đĩa van cùng vật liệu với bề mặt xử lý mịn. Hai trục trên và dưới bằng thép không gỉ 2Cr13, chịu lực xoắn lớn và đảm bảo truyền động chính xác. Gioăng làm kín bằng EPDM/NBR ôm sát chu vi đĩa, chịu áp đến 21 bar, cho độ kín tuyệt đối. Trên thân van có lắp hộp số điều khiển tay quay, đồng thời tích hợp công tắc tín hiệu điện có đầu báo trạng thái (OPEN/CLOSE) để giám sát từ xa.

Bên trong hộp tín hiệu có vi công tắc (micro switch) được liên kết cơ khí với trục quay. Khi van thay đổi trạng thái, cần gạt trong hộp tín hiệu chuyển mạch, tạo ra tín hiệu khô (dry contact) gửi về tủ điều khiển. Điều này cho phép trung tâm PCCC hoặc hệ thống SCADA giám sát thời gian thực tình trạng của từng van.

Van kết nối wafer, tương thích với mặt bích JIS10K và EN1092-2. Hộp tín hiệu có nắp trong suốt, giúp quan sát dễ dàng vị trí đóng/mở ngay tại hiện trường. Cấu trúc chắc chắn, kín hoàn toàn, chống bụi và ẩm đạt IP65.

Nguyên lý hoạt động

Van bướm ARV SSB DN65 hoạt động dựa trên cơ chế quay đĩa quanh trục trung tâm. Khi quay tay hộp số, đĩa mở dần để cho phép dòng chảy đi qua. Cùng lúc, trục quay tác động lên cơ cấu vi công tắc trong hộp tín hiệu, chuyển đổi trạng thái mạch điện giữa hai chế độ “OPEN” và “CLOSE”.

       Dòng chảy →
 ┌──────────────────────────┐
 │           |              │
 │      Đĩa đóng             │
 │           |              │
 └──────────────────────────┘

 Tay quay hộp số → xoay 90°:
        ↓ Mở hoàn toàn ↓

 ┌──────────────────────────┐
 │                          │
 │        Đĩa mở            │
 │                          │
 └──────────────────────────┘

  Công tắc giám sát:
   ├─> Tiếp điểm 1-2: CLOSE (đèn đỏ)
   └─> Tiếp điểm 1-3: OPEN (đèn xanh)

Trong hệ thống thực tế, hai tiếp điểm khô (dry contacts) của công tắc được nối về trung tâm báo cháy hoặc bộ điều khiển PLC. Khi van thay đổi trạng thái, trung tâm lập tức ghi nhận và hiển thị trên màn hình. Cơ chế này giúp giám sát chính xác tình trạng từng khu vực, đặc biệt hữu ích khi hệ thống có nhiều tầng hoặc nhánh phụ.

Ở trạng thái mở hoàn toàn, đĩa song song dòng chảy, tổn thất áp suất (ΔP) chỉ 0.03–0.05 bar, đảm bảo lưu lượng ổn định. Khi đóng, gioăng EPDM ép kín đĩa, chịu được áp thử 31 bar mà không rò rỉ.

Ưu điểm nổi bật

ARV SSB DN65 mang lại độ tin cậy cao nhờ tích hợp tín hiệu điện giám sát, giúp người quản lý dễ dàng theo dõi tình trạng từng van trong hệ thống. Cấu trúc hộp tín hiệu được thiết kế kín, tránh ảnh hưởng từ hơi nước, bụi hoặc rung động cơ học.

Thân van gang cầu GGG50 chịu áp tốt, bền bỉ trong môi trường áp lực cao. Gioăng EPDM có độ đàn hồi cao, không bị biến dạng sau hàng nghìn chu kỳ đóng/mở. Trục thép không gỉ 2Cr13 truyền mô-men xoắn ổn định, đảm bảo độ chính xác của cả cơ cấu cơ và điện.

So với các dòng van bướm cơ thông thường, ARV SSB có ưu thế lớn về khả năng phản hồi trạng thái. Khi van bị đóng hoặc mở trái phép, tín hiệu cảnh báo lập tức gửi về trung tâm, giúp ngăn ngừa sự cố trong vận hành PCCC.

Đĩa van được cân bằng tốt, giảm cavitation và hạn chế xung áp khi dòng chảy thay đổi đột ngột. Lớp sơn epoxy đỏ vừa tăng khả năng chống ăn mòn, vừa giúp nhận diện nhanh trong khu vực kỹ thuật hoặc buồng bơm.

Ứng dụng tiêu biểu

ARV SSB DN65 được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy tự động của tòa nhà, nhà xưởng, trung tâm thương mại và bệnh viện. Van thường lắp ở các tuyến nhánh dẫn đến sprinkler, hydrant hoặc đường ống chính.

Trong các nhà máy xử lý nước, DN65 được dùng làm van phân vùng có giám sát, đảm bảo quá trình bảo trì từng khu vực mà không làm gián đoạn toàn bộ hệ thống. Cơ cấu tín hiệu điện cho phép kỹ thuật viên theo dõi từ phòng điều khiển mà không cần đến hiện trường.

Trong hệ thống cấp nước sạch hoặc tuần hoàn, van có thể dùng làm van chặn điều khiển từ xa, kết hợp với PLC hoặc hệ thống cảnh báo trung tâm để tự động hóa quá trình điều phối dòng chảy.

Van còn được ứng dụng trong hệ thống HVAC công nghiệp, nơi yêu cầu điều tiết lưu lượng nước lạnh hoặc nóng có giám sát trạng thái, đảm bảo tính ổn định và an toàn vận hành.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra tiêu chuẩn mặt bích (JIS10K, BS4504, EN1092-2). Làm sạch bề mặt tiếp xúc và lòng ống, đảm bảo không có vật cản.

Bước 2: Đặt van vào giữa hai mặt bích, để đĩa mở khoảng 10°. Căn chỉnh trục van đồng tâm với đường ống. Dùng hai bulong tạm để giữ van cố định.

Bước 3: Siết đều bulong theo hình chéo. Không siết quá lực để tránh biến dạng thân. Sau đó, quay tay hộp số kiểm tra hành trình đóng/mở.

Bước 4: Kết nối dây tín hiệu từ hộp công tắc đến trung tâm giám sát. Đảm bảo đấu đúng cực và kiểm tra tín hiệu phản hồi (đèn hoặc PLC).

Bước 5: Trong quá trình sử dụng, xoay tay quay nhẹ nhàng, tránh tác động mạnh. Khi cần điều tiết, cố định vị trí tay quay bằng khóa hãm. Định kỳ 6 tháng kiểm tra tiếp điểm tín hiệu và bôi trơn trục van bằng dầu silicon.

Bảo trì: Kiểm tra gioăng làm kín, hộp số và vi công tắc tín hiệu. Vệ sinh đầu tiếp điểm bằng dung dịch chuyên dụng, đảm bảo tiếp xúc ổn định. Khi thay linh kiện, chỉ sử dụng phụ tùng chính hãng ARV để duy trì độ kín và độ chính xác tín hiệu.

ARV SSB DN65 là lựa chọn tiêu chuẩn trong các hệ thống PCCC và cấp nước hiện đại, nơi yêu cầu độ tin cậy cao, khả năng giám sát tức thời và độ bền cơ học vượt trội.
