Van bướm tín hiệu điện AUT FIG065 DN80

Giới thiệu

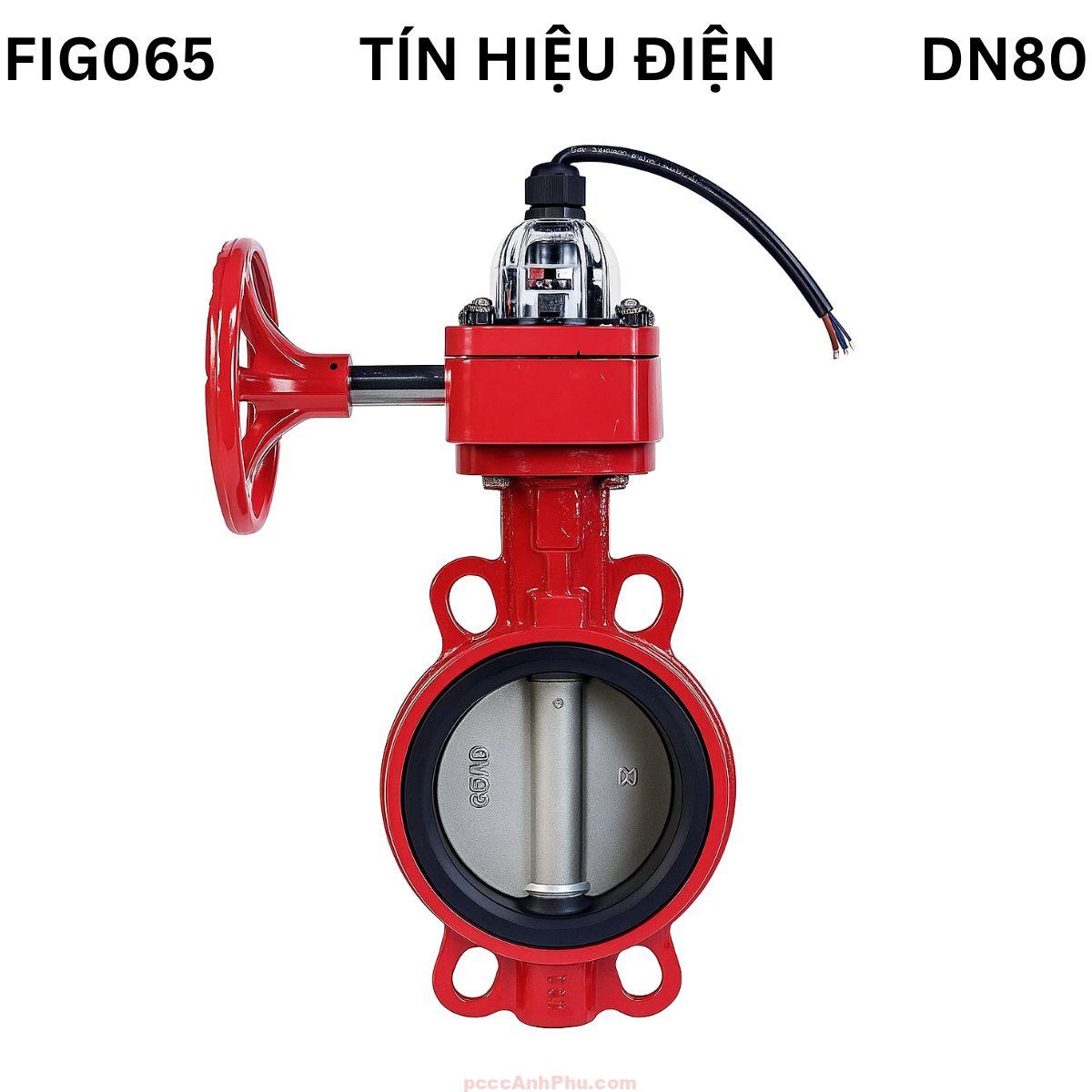

Van bướm tín hiệu điện AUT FIG065 DN80 Malaysia là thiết bị cơ học có tay quay hộp số tích hợp công tắc tín hiệu điện NO/NC, chuyên dùng để kiểm soát và giám sát trạng thái đóng mở trong hệ thống PCCC, HVAC và xử lý nước. Kích thước DN80 (3 inch) thích hợp cho các đường ống chính, nơi lưu lượng nước lớn nhưng vẫn yêu cầu thao tác thủ công nhẹ nhàng và truyền tín hiệu chính xác về trung tâm điều khiển.

Van được thiết kế dạng wafer nhỏ gọn, lắp giữa hai mặt bích tiêu chuẩn JIS10K hoặc EN1092-2. Hộp số tay quay truyền lực nhẹ, kết hợp vòng đệm EPDM đàn hồi cao giúp đóng kín tuyệt đối. Khi người vận hành xoay tay quay, công tắc điện cơ học bên trong hộp số sẽ thay đổi trạng thái, gửi tín hiệu mở hoặc đóng về hệ thống giám sát trung tâm.

Thân van chế tạo từ gang cầu GGG50 phủ epoxy chống ăn mòn, đĩa inox CF8, trục SUS410, vòng đệm EPDM và vỏ bảo vệ tín hiệu đạt chuẩn IP65. Van có tuổi thọ cao, dễ bảo dưỡng, hoạt động ổn định trong môi trường áp suất tới PN16. Đây là lựa chọn lý tưởng cho các dự án PCCC, cấp nước khu dân cư, nhà máy và tòa nhà thương mại.

Xem đầy đủ các sản phẩm: butterfly valve.

Cấu tạo

Van bướm tín hiệu điện AUT FIG065 DN80 có cấu trúc chắc chắn, được tối ưu cho các hệ thống đường ống trung bình và lớn. Các thành phần chính như thân, đĩa, trục và gioăng được chế tạo từ vật liệu chất lượng cao nhằm tăng độ bền và khả năng chống ăn mòn. Bộ công tắc tín hiệu NO/NC lắp trong hộp số đảm bảo truyền tín hiệu trạng thái về tủ trung tâm một cách ổn định và chính xác.

Nguyên lý hoạt động

Khi tay quay được xoay, hộp số sẽ truyền mô-men đến trục, khiến đĩa inox xoay quanh tâm van. Ở vị trí đĩa song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín. Đồng thời, bộ công tắc cơ học bên trong hộp số thay đổi trạng thái tiếp điểm NO/NC, truyền tín hiệu điện về tủ điều khiển để xác định tình trạng thực tế của van.

        +-----------------------+
        |  HỘP SỐ TÍN HIỆU     |
        |   (Micro Switch)      |
        +----------+------------+
                   |
                   v
             +------------+
             | TRỤC VAN   |
             +-----+------+
                   |
                   v
              /-----------
             /
            |   ĐĨA VAN     | ← Xoay 90° để đóng/mở
                          /
              -----------/
                   |
                   v
                DÒNG CHẢY


Van hoạt động hoàn toàn bằng cơ khí, không cần nguồn điện điều khiển, nhưng vẫn đảm bảo khả năng truyền tín hiệu điện về trung tâm giám sát. Cơ chế này giúp hệ thống luôn kiểm soát được tình trạng vận hành mà không phải trực tiếp kiểm tra từng van trên tuyến ống.

Ưu điểm

1. Độ kín tuyệt đối: Gioăng EPDM đàn hồi cao, chịu áp lực và nhiệt độ ổn định, đảm bảo không rò rỉ.

2. Thiết kế gọn nhẹ: Dạng wafer tiết kiệm không gian, dễ tháo lắp và bảo trì.

3. Tích hợp tín hiệu điện: Bộ micro switch NO/NC cho phép giám sát từ xa, kết nối dễ dàng với tủ PCCC.

4. Độ bền cao: Thân gang cầu GGG50, đĩa inox CF8 chịu mài mòn và chống oxy hóa tốt.

5. Thao tác nhẹ: Hộp số truyền động tỉ lệ cao giúp mở – đóng dễ dàng dù ở đường ống lớn.

6. Ứng dụng linh hoạt: Thích hợp trong nước sạch, nước lạnh, hệ thống sprinkler và HVAC trung tâm.

Ứng dụng

Van bướm tín hiệu điện AUT FIG065 DN80 Malaysia là lựa chọn tối ưu cho các tuyến ống trung bình và lớn trong hệ thống phòng cháy, cấp nước và công nghiệp. Với khả năng truyền tín hiệu giám sát ổn định, van giúp hệ thống điều khiển trung tâm nhận biết chính xác trạng thái van trong mọi tình huống.

Trong hệ thống PCCC: Van thường lắp trên tuyến chính, điều phối nước đến khu vực sprinkler, đảm bảo an toàn và phản hồi tín hiệu mở – đóng về trung tâm báo cháy.

Trong HVAC: Kiểm soát lưu lượng nước lạnh/nóng đến AHU, FCU, giúp hệ thống điều hòa trung tâm vận hành ổn định và tiết kiệm năng lượng.

Trong hệ thống nước công nghiệp: Dùng để đóng ngắt, điều tiết nước trong các nhà máy, khu xử lý nước, bể chứa hoặc hệ thống lọc tuần hoàn.

Lắp đặt và vận hành

Khi lắp đặt FIG065 DN80, đảm bảo hai mặt bích đồng tâm và sạch sẽ. Đặt van vào giữa, siết bulong đều hai bên để tránh vênh. Trước khi siết chặt, mở nhẹ đĩa để tránh kẹt vào gioăng. Sau khi lắp xong, xoay tay quay để kiểm tra hành trình đóng mở và tín hiệu truyền về tủ trung tâm.

Bước 1: Đặt van đúng chiều dòng chảy ký hiệu trên thân.

Bước 2: Siết bulong xen kẽ hai bên, không siết lệch.

Bước 3: Xoay tay quay vài vòng để kiểm tra độ trơn tru và độ kín của đĩa.

Bước 4: Đấu dây tín hiệu NO/NC với tủ giám sát, kiểm tra đèn báo tương ứng.

Bước 5: Thử vận hành thực tế để xác minh phản hồi tín hiệu điện.

Để đảm bảo tuổi thọ, nên kiểm tra định kỳ 6 tháng/lần, bôi trơn nhẹ trục hộp số và vệ sinh bề mặt hộp tín hiệu. Nếu lắp ngoài trời, đảm bảo nắp hộp tín hiệu luôn kín nước theo tiêu chuẩn IP65.

Tuân thủ đúng hướng dẫn này giúp van bướm tín hiệu điện AUT FIG065 DN80 Malaysia hoạt động ổn định, truyền tín hiệu chính xác và duy trì hiệu suất hệ thống trong thời gian dài.
