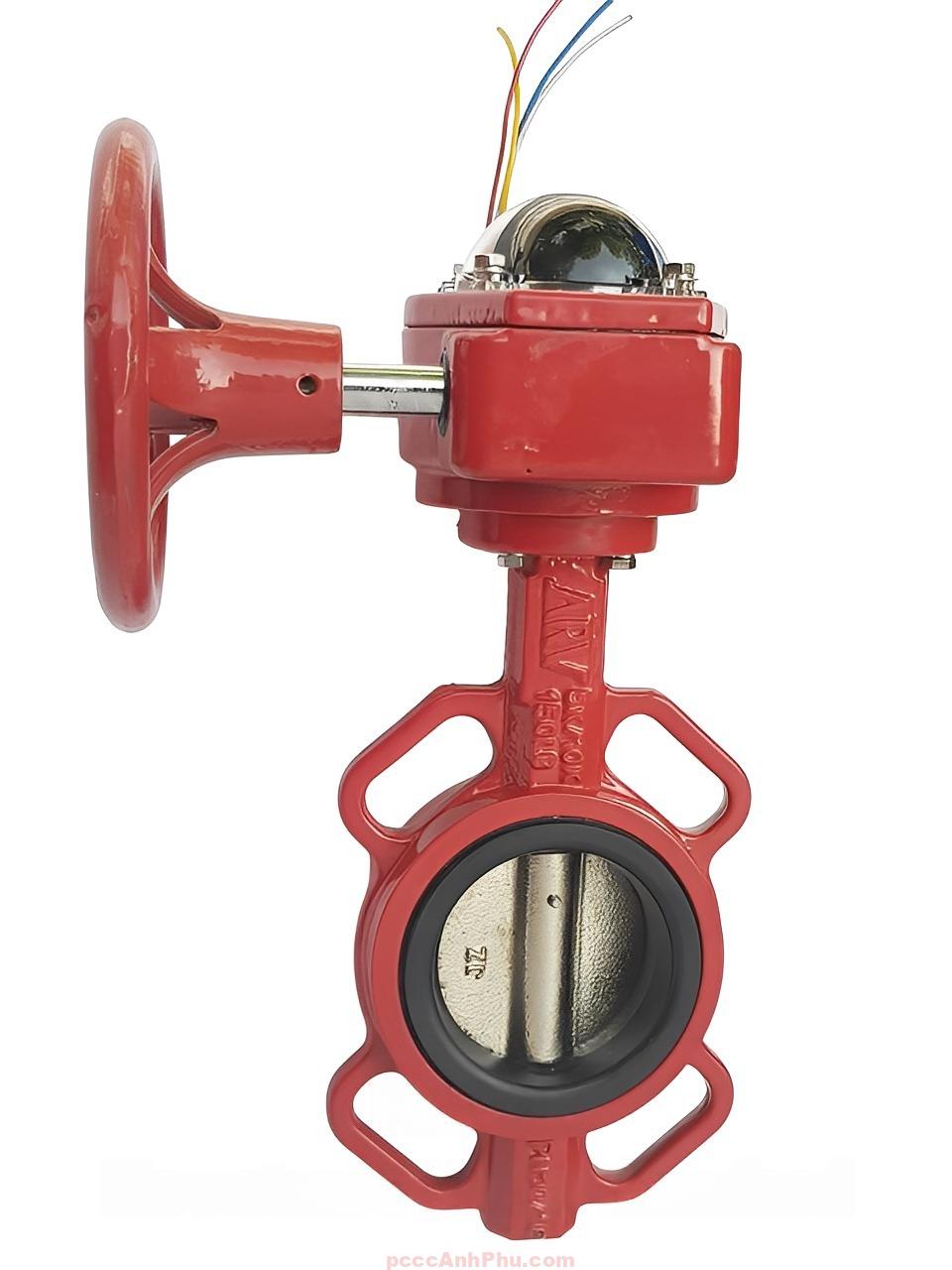

Van bướm tín hiệu điện AUTA 3300H DN300

Cấu tạo tổng quan

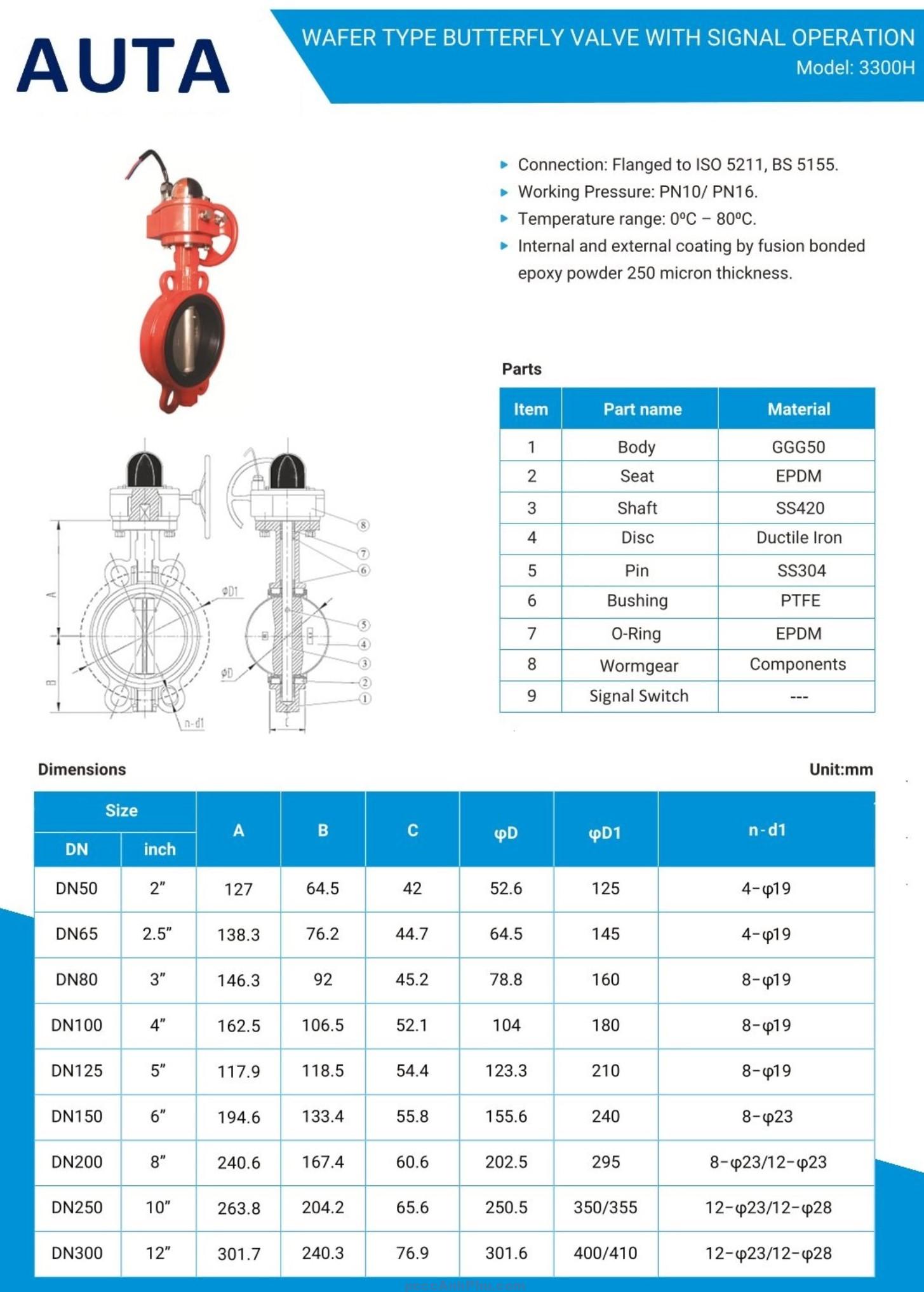

Van bướm AUTA 3300H DN300 có cấu trúc đồng tâm, thân van bằng gang cầu GGG50 chịu lực cao, đĩa gang dẻo bền và trục inox SS420 chống mài mòn. Gioăng EPDM đàn hồi tốt đảm bảo kín nước tuyệt đối. Bộ truyền wormgear bằng thép cơ khí giúp điều khiển mượt, chính xác, đồng thời công tắc tín hiệu điện tích hợp giúp giám sát trạng thái vận hành từ xa. Bảng sau mô tả cấu tạo chi tiết của sản phẩm:

Nguyên lý hoạt động

Van bướm AUTA 3300H DN300 hoạt động dựa trên nguyên lý xoay của đĩa quanh trục đồng tâm. Khi người vận hành xoay tay quay, lực truyền qua bộ bánh vít – bánh răng trong hộp wormgear làm trục xoay, khiến đĩa xoay tương ứng. Khi đĩa song song với hướng dòng chảy, lưu lượng qua van đạt cực đại. Khi đĩa vuông góc, dòng chảy bị ngăn hoàn toàn. Công tắc tín hiệu điện gắn trên bộ truyền sẽ gửi thông tin trạng thái “OPEN” hoặc “CLOSE” đến hệ thống điều khiển trung tâm.

   ┌───────────────────────────────┐
   │           Ống dẫn             │
   │                               │
   │ (1) Mở: đĩa song song dòng →  │
   │                              │
   │                              │
   │                              │
   └───────────────────────────────┘
   │                               │
   │ (2) Đóng: đĩa vuông góc       │
   │        |← chắn dòng nước →|   │
   │                               │
   └───────────────────────────────┘

Thiết kế đồng tâm giúp lực từ đĩa phân bố đều trên vòng EPDM, giảm mài mòn và tăng độ kín. Bộ truyền wormgear cơ khí cho phép thao tác nhẹ nhàng, tránh va đập áp lực, đảm bảo vận hành ổn định. Công tắc tín hiệu điện hỗ trợ giám sát từ xa, giúp hệ thống vận hành an toàn và hiệu quả trong môi trường công nghiệp phức tạp.

Ưu điểm nổi bật

Van bướm AUTA 3300H DN300 nổi bật nhờ độ bền cơ học cao và khả năng vận hành ổn định trong điều kiện khắc nghiệt. Thân gang cầu GGG50 chịu lực tốt, không biến dạng khi chịu áp cao. Đĩa gang dẻo có độ dẻo dai, bền với va đập và lưu lượng mạnh. Trục inox SS420 chống gỉ, chịu xoắn, đảm bảo truyền lực bền bỉ. Gioăng EPDM kín khít, đàn hồi cao, bền với nước và hóa chất nhẹ.

Bộ wormgear cơ khí giúp thao tác nhẹ, ổn định và chính xác. Công tắc tín hiệu điện cho phép giám sát trạng thái van từ xa, giảm chi phí bảo trì. Lớp phủ epoxy 250 micron giúp chống oxy hóa, rỉ sét và kéo dài tuổi thọ trong môi trường ẩm hoặc ven biển. Van có thiết kế nhỏ gọn, lắp đặt dễ dàng và bảo trì thuận tiện.

So với van tay gạt, AUTA 3300H DN300 mang lại độ an toàn cao, vận hành nhẹ và khả năng điều tiết chính xác. Sản phẩm đạt tiêu chuẩn EN 12266 về độ kín và độ bền, phù hợp cho hệ thống công nghiệp nặng và hạ tầng đô thị hiện đại.

Ứng dụng thực tế

Van bướm AUTA 3300H DN300 được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước thải, nhà máy điện, trạm bơm trung tâm, HVAC và hệ thống PCCC. Kích thước DN300 phù hợp cho tuyến ống lớn yêu cầu lưu lượng cao, áp lực ổn định và độ kín tuyệt đối. Van vận hành êm, giảm tổn thất áp lực và không gây rung đường ống.

Trong công nghiệp thực phẩm, hóa chất và năng lượng, vật liệu gang cầu và EPDM đảm bảo an toàn, chống nhiễm bẩn và bền trong môi trường có độ ẩm cao. Công tắc tín hiệu điện cho phép kết nối với PLC hoặc SCADA để giám sát tình trạng van, tăng tính tự động hóa và độ an toàn cho toàn hệ thống. AUTA 3300H DN300 được đánh giá là giải pháp lý tưởng cho hạ tầng cấp nước đô thị và nhà máy công nghiệp quy mô lớn.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch mặt bích, loại bỏ bụi, dầu và gỉ sét. Đặt van vào đúng vị trí giữa hai mặt bích, căn chỉnh trục song song với đường ống.

Bước 2: Dùng bulông siết đều theo hình chéo để lực phân bố đồng đều quanh vòng EPDM. Không siết lệch để tránh cong thân hoặc kẹt đĩa.

Bước 3: Kết nối dây tín hiệu điện từ công tắc đến hệ thống điều khiển trung tâm, kiểm tra tín hiệu “OPEN” và “CLOSE”.

Bước 4: Vận hành thử bằng tay quay, kiểm tra đĩa xoay mượt, không va chạm. Khi vận hành chính thức, mở/đóng từ từ để tránh sốc áp hoặc búa nước.

Bước 5: Kiểm tra định kỳ mỗi 6 tháng. Theo dõi tình trạng vòng EPDM, hộp số wormgear, lớp sơn epoxy và công tắc tín hiệu. Tra dầu cho trục nếu van hoạt động thường xuyên. Khi phát hiện rò rỉ, thay gioăng hoặc siết lại bulông đúng lực chuẩn.

Với cấu tạo chính xác, vật liệu bền và khả năng giám sát điện thông minh, van bướm AUTA 3300H DN300 Malaysia mang lại hiệu suất cao, độ an toàn tuyệt đối và độ tin cậy lâu dài cho các hệ thống công nghiệp, hạ tầng và PCCC hiện đại.
