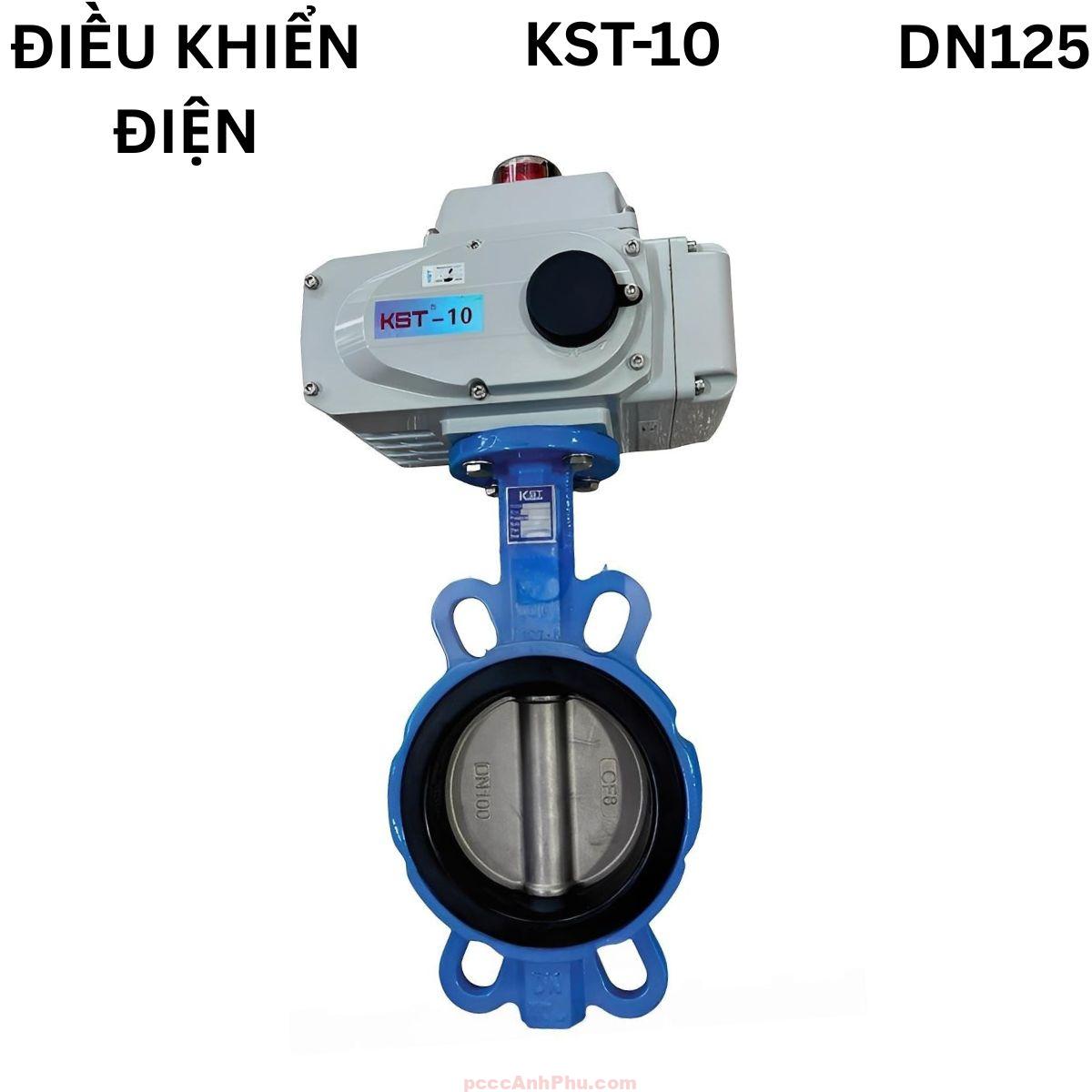

Van bướm tín hiệu điện KST DN125

Giới thiệu

Van bướm điều khiển điện KST DN125 được trang bị bộ truyền động KST-10, phù hợp cho các tuyến ống trung lưu đến lớn trong nước sạch, hệ thống kỹ thuật tòa nhà, HVAC – chiller và dây chuyền xử lý nước. Thiết kế wafer PN16 cho phép van lắp đặt nhanh, giảm chi phí phụ kiện và vận hành linh hoạt.

Thân van gang cầu phủ epoxy kết hợp đĩa inox 304 và gioăng EPDM giúp duy trì độ kín ổn định trong thời gian dài. Bộ điều khiển KST-10 cho mô-men xoắn 100 Nm, thời gian đóng mở nhanh và hoạt động ổn định với nhiều điện áp AC/DC.

Kiểu dáng gọn, độ bền cao và khả năng vận hành tự động chính xác giúp DN125 trở thành lựa chọn quen thuộc trong các hệ thống yêu cầu độ ổn định và phản hồi nhanh.

Tham khảo thêm các sản phẩm: butterfly valves

Cấu tạo tổng quan

Van điều khiển điện DN125 gồm thân van wafer bằng gang cầu, đĩa inox 304, gioăng EPDM chịu nhiệt và bộ truyền động điện KST-10. Thiết kế wafer giúp van nằm chính xác giữa hai mặt bích tiêu chuẩn JIS10K hoặc ANSI 150, tạo độ ổn định và dễ thi công trong không gian hẹp.

Thân van gang cầu phủ epoxy chịu được môi trường ẩm, dầu nhẹ và nhiều loại nước kỹ thuật. Đĩa inox 304 chống ăn mòn tốt, bề mặt mài nhẵn giảm ma sát, giúp tăng tuổi thọ motor và ổn định lưu lượng. Gioăng EPDM đàn hồi cao hỗ trợ độ kín tuyệt đối trong áp lực PN16.

Bộ điều khiển điện KST-10 sử dụng motor đồng bộ, bánh răng thép và vỏ nhôm đúc dày. Khoang điện đạt chuẩn IP67, bên trong có bộ sưởi chống ngưng tụ giúp bảo vệ linh kiện khỏi ẩm. Cơ cấu công tắc hành trình giúp motor dừng chính xác tại góc 0° và 90°.

Thành phần	Vật liệu
Thân van	Gang cầu phủ epoxy
Đĩa van	Inox 304
Gioăng làm kín	EPDM
Trục van	Inox 304/416

Bộ điều khiển còn có cổng kết nối dây dẫn chống nước, đảm bảo an toàn trong môi trường mưa, hơi ẩm hoặc khu vực có nước phun nhẹ. Hộp số kín và bánh răng thép tăng độ bền khi vận hành liên tục nhiều năm.

Nguyên lý hoạt động

Khi cấp điện vào bộ KST-10, motor sẽ kéo hệ bánh răng truyền động làm xoay trục van. Đĩa van xoay theo trục 0–90° tùy thuộc tín hiệu đóng hoặc mở. Công tắc hành trình dừng motor tại vị trí giới hạn, tránh quá lực và đảm bảo độ chính xác của hành trình.

Ở trạng thái đóng, đĩa ép sát vào gioăng EPDM, tạo độ kín hoàn toàn. Khi mở, đĩa xoay song song dòng chảy, giúp lưu lượng đi qua tối đa, giảm lực cản và ổn định vận tốc dòng nước. Thiết kế đĩa inox hạn chế rung động, tăng hiệu suất vận hành trong các hệ thống có áp suất biến thiên.

Với chế độ tuyến tính, bộ điều khiển nhận tín hiệu 4–20mA hoặc 0–10V, từ đó điều chỉnh góc mở tương ứng. Điều này cho phép DN125 được sử dụng trong các hệ thống điều khiển tự động phức tạp.

[Nguồn AC/DC] → [Motor KST-10] → [Bánh răng thép] → [Trục van] → [Đĩa xoay 0–90°]
                                                 |-> Đóng/Mở/Tuyến tính

Cơ chế truyền động mạnh mẽ phù hợp cho DN125, vốn cần mô-men xoắn lớn hơn các kích thước nhỏ hơn. Hộp số thép giúp phân bổ lực đều và giảm tiếng ồn khi vận hành.

Ưu điểm nổi bật

Mô-men xoắn mạnh 100 Nm của bộ điều khiển KST-10 giúp DN125 vận hành mượt mà, không quá tải, phù hợp môi chất có độ nhớt vừa hoặc dòng chảy dao động.

Độ kín cao nhờ gioăng EPDM bao trọn chu vi tiếp xúc. Vật liệu EPDM dẻo, bám tốt và chịu được môi trường nước sạch, nước kỹ thuật và dầu nhẹ.

Vỏ motor IP67 cho phép lắp đặt ngoài trời hoặc khu vực ẩm ướt mà không ảnh hưởng đến độ bền. Vỏ nhôm đúc tăng khả năng chịu tác động cơ học.

Vận hành nhanh giúp DN125 phản hồi tốt với tín hiệu điều khiển của PLC hoặc BMS trong các hệ thống tự động hóa. Hộp số thép tăng độ ổn định trong suốt vòng đời sử dụng.

Đĩa inox 304 chống ăn mòn phù hợp với môi trường nước sạch, nước kỹ thuật, dầu nhẹ và khí nén. Bề mặt inox được xử lý giảm ma sát đảm bảo lượng tổn thất áp thấp.

Ứng dụng tiêu biểu

DN125 thường được lắp trong dây chuyền xử lý nước với vai trò đóng mở tự động theo chu kỳ hoặc theo tín hiệu vận hành. Sự ổn định của bộ điều khiển KST-10 giúp giảm chi phí bảo trì dài hạn.

Trong HVAC – chiller, DN125 được dùng cho các tuyến nước lạnh trung lưu, nơi cần điều tiết chính xác và lưu lượng lớn. Bộ KST-10 tương thích nhiều hệ thống tự động tòa nhà, dễ dàng tích hợp vào PLC hoặc bộ điều khiển trung tâm.

Ngoài ra, DN125 còn xuất hiện trong các nhà máy sản xuất cơ khí, thực phẩm, linh kiện điện tử, dệt nhuộm và nhiều ngành công nghiệp nhẹ cần độ bền và mức tiêu thụ điện thấp.

Hướng dẫn lắp đặt và vận hành

Kiểm tra mặt bích trước khi lắp đặt để đảm bảo không cong vênh, nứt hoặc phủ cặn. Làm sạch bề mặt tiếp xúc để tránh xì áp sau khi vận hành.

Đưa van vào giữa bích với đĩa mở khoảng 10–15° để giảm ma sát vào gioăng. Căn chỉnh tâm chính xác giúp tránh hiện tượng kẹt đĩa khi siết bulong.

Siết bulong chéo để lực phân bố đều, sau đó xoay thử đĩa bằng tay hoặc bằng tín hiệu để kiểm tra độ mượt. Nếu thấy cọ sát bất thường, điều chỉnh lại vị trí bích.

Kết nối điện theo đúng sơ đồ đấu nối in trên bộ điều khiển. Kiểm tra ốc siết chống nước tại đầu cáp nhằm tránh hơi ẩm xâm nhập.

Chạy thử với tín hiệu đóng/mở hoặc tuyến tính. Quan sát góc xoay và tiếng motor để đánh giá tình trạng truyền động. Nếu hành trình chưa chuẩn, hiệu chỉnh lại công tắc giới hạn.

Bảo trì định kỳ gồm kiểm tra gioăng, kiểm tra độ kín, vệ sinh thân van, chạy thử motor không tải và đảm bảo bộ sưởi chống ngưng tụ hoạt động ổn định.
