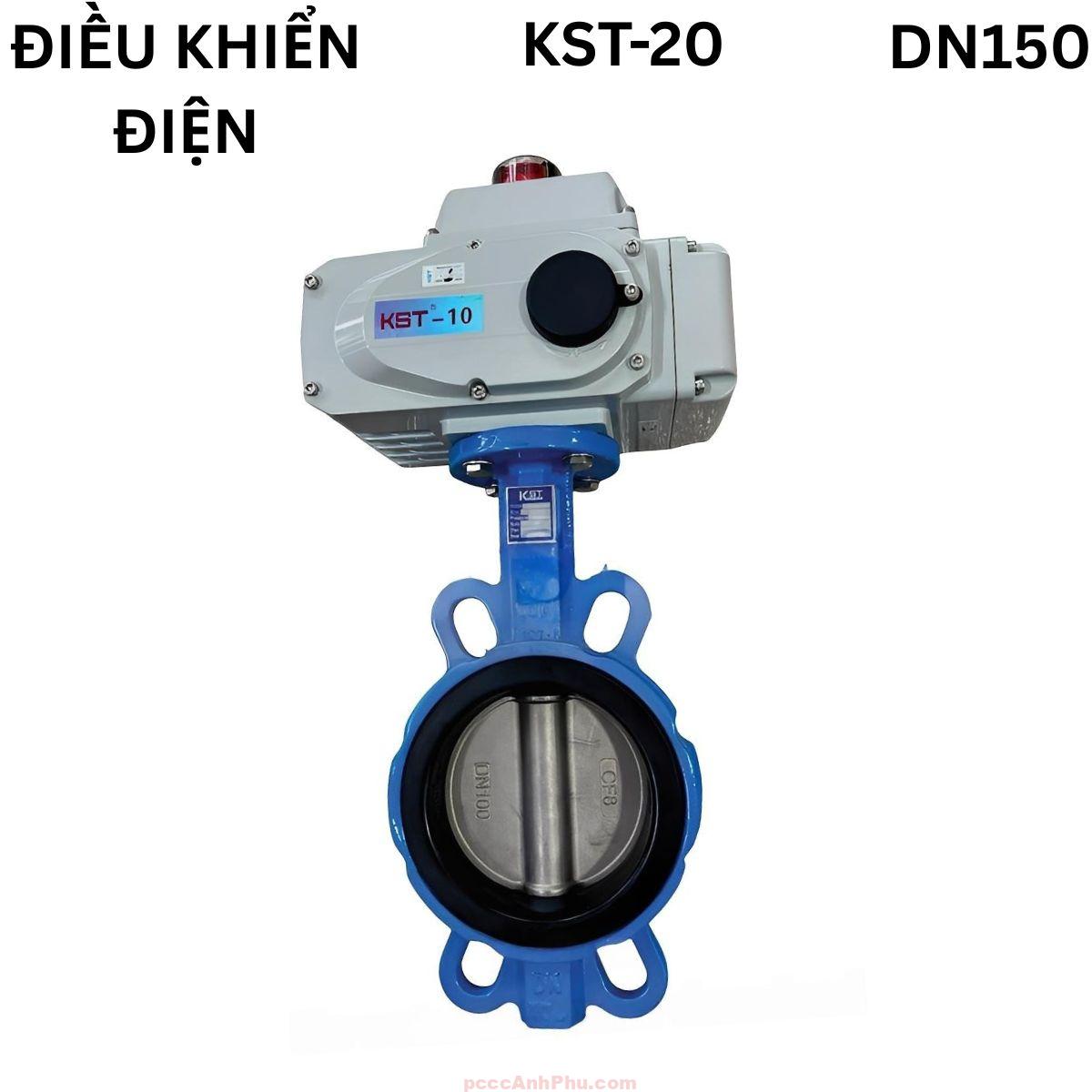

Van bướm tín hiệu điện KST DN150

Giới thiệu

Van bướm điều khiển điện KST DN150 sử dụng bộ truyền động KST-20, được thiết kế cho các tuyến ống lưu lượng lớn trong hệ thống nước sạch, nước kỹ thuật, HVAC – chiller và dây chuyền xử lý nước. Kết cấu wafer PN16 hỗ trợ lắp nhanh, ổn định và phù hợp nhiều tiêu chuẩn mặt bích như JIS10K hoặc ANSI 150.

Thân van gang cầu phủ epoxy kết hợp đĩa inox 304 và gioăng EPDM mang lại độ kín tốt, khả năng chống ăn mòn cao và độ bền dài hạn. Bộ điều khiển KST-20 cung cấp mô-men xoắn 200 Nm, đủ mạnh để vận hành kích thước DN150 một cách nhẹ nhàng và chính xác.

Thiết kế motor đạt chuẩn IP67, tích hợp bánh răng thép, công tắc giới hạn và bộ sưởi chống ngưng tụ, giúp DN150 phù hợp cho môi trường ẩm ướt hoặc các hệ thống tự động hóa đòi hỏi độ ổn định cao.

Tham khảo thêm các sản phẩm: van cánh bướm

Cấu tạo tổng quan

Van bướm điều khiển điện KST DN150 có cấu tạo gồm thân van dạng wafer bằng gang cầu, đĩa inox 304, gioăng EPDM và bộ điều khiển điện KST-20 gắn trực tiếp lên trục. Kiểu wafer giúp van lắp vừa giữa hai mặt bích tiêu chuẩn, giảm chi phí thi công và phù hợp nhiều không gian lắp đặt.

Thân van được phủ lớp epoxy dày nhằm chống oxy hóa và bảo vệ bề mặt trong môi trường nước hoặc hơi ẩm. Đĩa inox 304 chống ăn mòn, chịu lực xoắn tốt và hạn chế mài mòn khi vận hành. Vòng gioăng EPDM bao quanh vòng tiếp xúc giúp đảm bảo độ kín tuyệt đối ngay cả khi chịu áp suất PN16.

Bộ điều khiển điện KST-20 được chế tạo từ hợp kim nhôm đúc, bên trong là motor đồng bộ, hộp số bánh răng thép, công tắc giới hạn, cổng dây chống nước và bộ sưởi chống ngưng tụ. Vỏ đạt IP67 giúp bảo vệ toàn bộ linh kiện điện khi làm việc ngoài trời hoặc khu vực ẩm ướt.

Thành phần	Vật liệu
Thân van	Gang cầu phủ epoxy
Đĩa van	Inox 304
Gioăng làm kín	EPDM
Trục van	Inox 304/416

Bộ KST-20 thiết kế phù hợp cho DN150, bảo đảm lực xoay đủ mạnh để vận hành đĩa van lớn. Hộp số kín giúp khả năng truyền động ổn định, hạn chế tiếng ồn và giảm hao mòn bánh răng trong thời gian dài.

Nguyên lý hoạt động

Khi cấp điện vào bộ điều khiển KST-20, motor truyền lực qua hệ bánh răng để xoay trục van. Đĩa van xoay theo trục trong khoảng 0–90°, tạo trạng thái đóng hoặc mở tùy theo tín hiệu điều khiển. Công tắc giới hạn đảm bảo motor dừng đúng vị trí và tránh quá tải.

Ở trạng thái đóng, đĩa ép vào vòng EPDM, tạo độ kín hoàn toàn và ngăn dòng nước đi qua ống. Khi mở, đĩa xoay song song dòng chảy, giảm lực cản và cho phép lưu lượng đạt mức tối đa. Đĩa inox mỏng, chịu xoắn tốt giúp giữ áp suất ổn định.

Nếu sử dụng chế độ tuyến tính, bộ điều khiển nhận tín hiệu 4–20mA hoặc 0–10V, từ đó điều chỉnh góc mở theo yêu cầu của hệ thống. Điều này cho phép DN150 tham gia vào các ứng dụng điều tiết lưu lượng phức tạp.

[Nguồn điện] → [Motor KST-20] → [Bánh răng thép] → [Trục van] → [Đĩa xoay 0–90°]
                                               |-> On/Off hoặc Tuyến tính

Cơ chế truyền động mạnh giúp DN150 vận hành ổn định ngay cả trong hệ thống có áp suất cao, lưu lượng lớn hoặc biến thiên đột ngột.

Ưu điểm nổi bật

Mô-men xoắn mạnh mẽ 200 Nm đáp ứng hoàn toàn yêu cầu vận hành DN150. Motor mạnh giúp xoay đĩa van mượt, không bị kẹt khi áp lực biến thiên.

Độ kín cao nhờ gioăng EPDM ôm trọn vòng tiếp xúc. EPDM có độ đàn hồi tốt, chống nước và chịu môi trường nước sạch, nước kỹ thuật.

Vỏ motor đạt chuẩn IP67 giúp bộ KST-20 hoạt động tốt trong môi trường ẩm, ngoài trời hoặc khu vực kỹ thuật có hơi nước.

Khả năng chống ăn mòn nhờ vật liệu inox 304 và sơn epoxy chất lượng cao. Điều này giúp tăng tuổi thọ và giảm chi phí bảo trì trong vận hành liên tục.

Hiệu suất vận hành ổn định nhờ hộp số thép cứng, giảm rung động và giảm lực cản của đĩa khi xoay. Hệ thống truyền động bền bỉ phù hợp cho các ứng dụng vận hành nặng.

Ứng dụng tiêu biểu

DN150 phù hợp lắp đặt trong hệ thống xử lý nước, nơi cần điều tiết lưu lượng lớn. Bộ điều khiển KST-20 cho phép đóng mở tự động theo chu kỳ hoặc theo tín hiệu từ PLC.

Trong HVAC – chiller, DN150 đảm nhận vai trò cấp nước lạnh cho các tuyến chính. Việc sử dụng bộ điều khiển điện giúp điều tiết lưu lượng chính xác, giúp tối ưu hóa hiệu suất hệ thống.

Các nhà máy sản xuất công nghiệp như dệt nhuộm, thực phẩm, linh kiện điện tử, hóa chất nhẹ và cơ khí đều sử dụng DN150 cho tuyến nước làm mát, nước tuần hoàn hoặc đường ống phụ trợ nhờ tính bền và vận hành tự động.

Hướng dẫn lắp đặt và vận hành

Kiểm tra mặt bích đảm bảo phẳng, sạch, không biến dạng. Bề mặt tiếp xúc phải đồng đều để tránh rò rỉ sau khi siết bulong.

Đặt van vào đúng vị trí với đĩa mở nhẹ để tránh cạ vào gioăng EPDM. Căn chỉnh tâm ống giúp đĩa xoay mượt và không bị vướng khi vận hành.

Siết bulong chéo để lực phân bổ đều quanh thân van. Sau khi siết, xoay thử đĩa để đảm bảo vận hành trơn tru và không có điểm cọ sát bất thường.

Đấu điện theo sơ đồ trên nắp motor KST-20. Kiểm tra các vị trí chống nước tại đầu cáp, tránh hơi ẩm xâm nhập vào khoang điện.

Kiểm tra vận hành bằng tín hiệu đóng/mở hoặc tuyến tính. Quan sát góc xoay, tiếng motor và thời gian đáp ứng. Nếu hành trình không chuẩn, điều chỉnh công tắc hành trình để đạt góc 0° và 90° chính xác.

Bảo trì định kỳ gồm vệ sinh thân van, kiểm tra gioăng EPDM, test motor không tải và đảm bảo bộ sưởi chống ngưng tụ hoạt động. Kiểm tra lớp sơn epoxy và đĩa inox để duy trì độ bền lâu dài.
