Giới thiệu
Van bướm điều khiển điện KST DN300 là dòng thiết bị kích thước lớn sử dụng bộ truyền động KST-60, được thiết kế phục vụ các tuyến ống có lưu lượng rất lớn trong xử lý nước, HVAC – chiller công suất cao, sản xuất công nghiệp, tuần hoàn làm mát và nhiều hệ thống tự động hóa cần độ ổn định dài hạn. Thiết kế wafer PN16 giúp lắp đặt nhanh và phù hợp nhiều tiêu chuẩn mặt bích.
Thân van bằng gang cầu phủ epoxy, đĩa inox 304 và gioăng EPDM được tối ưu cho độ kín và tuổi thọ, đặc biệt trong môi trường vận hành liên tục với áp lực biến thiên. Bộ KST-60 cung cấp mô-men xoắn tới 600 Nm, đáp ứng hoàn toàn yêu cầu vận hành kích thước DN300.
Motor đạt chuẩn IP67, hộp số thép cứng và cổng dây chống nước giúp hệ thống vận hành ổn định trong khu vực ẩm, môi trường ngoài trời hoặc các vị trí có hơi nước thường xuyên.

Tham khảo thêm các sản phẩm: butterfly valves
Cấu tạo tổng quan

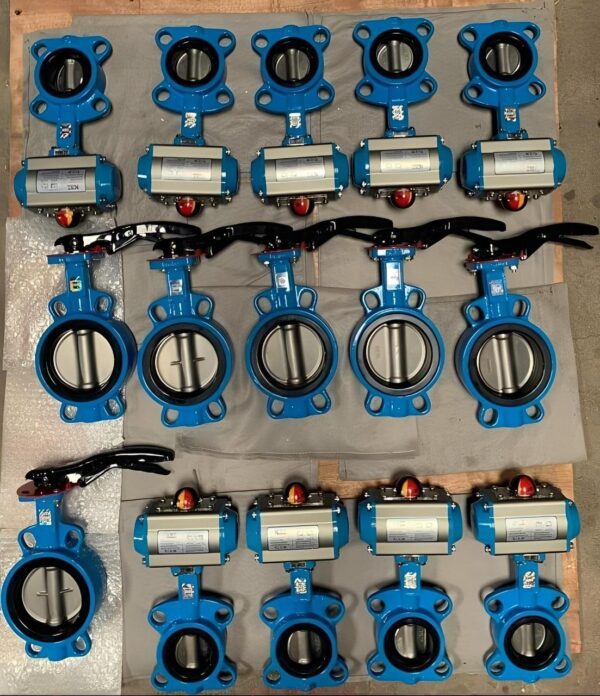

Van bướm điều khiển điện KST DN300 bao gồm thân van dạng wafer bằng gang cầu, đĩa inox 304, gioăng EPDM và bộ truyền động điện KST-60 gắn trực tiếp lên trục van. Kết cấu wafer giúp van lắp giữa hai mặt bích tiêu chuẩn JIS10K hoặc ANSI 150 mà không cần hệ bulong phức tạp.
Thân van phủ sơn epoxy dày nhằm chống oxy hóa và tăng độ bền khi tiếp xúc với nước sạch, nước thải đã xử lý hoặc nước kỹ thuật. Đĩa inox 304 có bề mặt mài bóng giúp giảm lực cản dòng khi xoay và tối ưu hóa khả năng điều tiết lưu lượng. Gioăng EPDM bao quanh vòng tiếp xúc, đảm bảo độ kín ổn định.
Bộ điều khiển điện KST-60 sử dụng vỏ nhôm đúc nguyên khối, motor đồng bộ, bánh răng thép và công tắc hành trình. Khoang điện đạt chuẩn IP67, hạn chế tối đa ảnh hưởng từ hơi ẩm. Bộ sưởi chống ngưng tụ được tích hợp, giúp khoang điện luôn khô ráo khi môi trường thay đổi nhiệt độ.

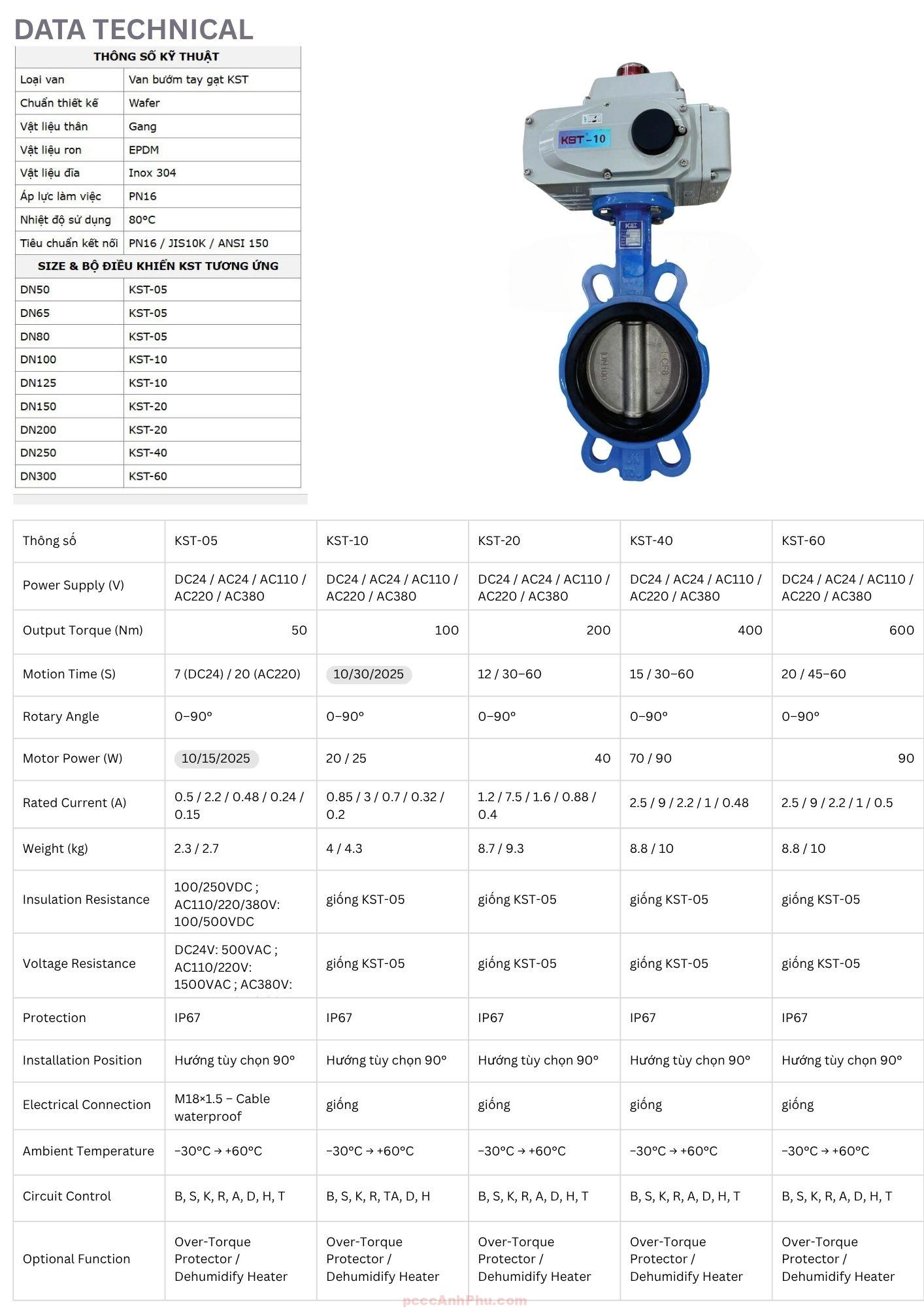

| Thành phần | Vật liệu |
| Thân van | Gang cầu phủ epoxy |
| Đĩa van | Inox 304 |
| Gioăng làm kín | EPDM |
| Trục van | Inox 304/416 |
KST-60 tạo mô-men xoắn lớn, bảo đảm xoay đĩa DN300 chắc chắn và mượt. Hộp số thép cứng chịu được lực truyền động lớn, giảm hao mòn khi vận hành liên tục nhiều năm.
Nguyên lý hoạt động
Khi cấp nguồn điện cho bộ điều khiển KST-60, motor truyền lực qua hệ bánh răng thép để xoay trục van. Đĩa inox xoay 0–90° tùy tín hiệu đóng hoặc mở. Công tắc hành trình giúp định vị chính xác góc đóng/mở và tránh hiện tượng motor quá tải.
Khi van đóng, đĩa ép vào gioăng EPDM tạo độ kín hoàn toàn, ngăn dòng chất lỏng đi qua. Khi mở, đĩa đặt song song dòng chảy, cho lưu lượng đi qua tối đa và hạn chế rối dòng. Đĩa inox thiết kế mỏng và bóng giúp giảm lực cản và giảm rung áp.
Với chế độ tuyến tính, bộ điều khiển nhận tín hiệu 4–20mA hoặc 0–10V để điều chỉnh góc mở tương ứng. Điều này cho phép DN300 được sử dụng trong hệ thống điều tiết lưu lượng hoặc dây chuyền công nghiệp yêu cầu độ chính xác cao.
[Nguồn điều khiển] → [Motor KST-60] → [Hộp số thép] → [Trục van] → [Đĩa 0–90°]
|-> On/Off hoặc Tuyến tính
Bộ truyền động KST-60 phù hợp cho kích thước DN300 nhờ công suất lớn, truyền động chắc chắn và độ ổn định cao trong quá trình thay đổi áp lực.
Ưu điểm nổi bật
Mô-men xoắn mạnh 600 Nm cho phép vận hành chắc chắn đĩa DN300 mà không bị quá tải, ngay cả khi áp lực hệ thống tăng cao hoặc lưu lượng lớn.
Độ kín ổn định nhờ vật liệu EPDM chịu nhiệt, bám tốt và đàn hồi cao. Gioăng bao trọn vòng tiếp xúc giúp chống rò rỉ hiệu quả.
Chống nước – chống bụi IP67 giúp motor hoạt động bền bỉ, có thể lắp đặt tại các khu vực ngoài trời hoặc môi trường có độ ẩm cao mà không lo chập điện.
Đĩa inox 304 chống ăn mòn tốt, phù hợp xử lý nước, hệ thống làm mát công nghiệp và nước tuần hoàn trong HVAC – chiller.
Hộp số thép cứng cho lực truyền động ổn định, hạn chế mài mòn khi vận hành liên tục, giảm chi phí bảo trì dài hạn.
Ứng dụng tiêu biểu
DN300 được dùng trong các trạm xử lý nước sạch, nước thải, hệ thống lọc và tuần hoàn. Bộ điều khiển KST-60 giúp đóng mở tự động nhanh, phù hợp các chu trình điều khiển liên tục.
Trong HVAC – chiller, DN300 đóng vai trò là tuyến chính dẫn nước lạnh hoặc nước giải nhiệt đến các khu vực phụ tải lớn. Bộ điều khiển điện đảm bảo điều tiết ổn định theo tín hiệu PLC hoặc BMS.
Các nhà máy thực phẩm, dệt nhuộm, hóa chất nhẹ, cơ khí, linh kiện điện tử và nhiều ngành công nghiệp nặng – nhẹ đều sử dụng DN300 cho tuyến cấp nước kỹ thuật, làm mát thiết bị hoặc hệ thống tuần hoàn lớn.
Hướng dẫn lắp đặt và vận hành
Kiểm tra mặt bích trước khi lắp đặt để đảm bảo không cong vênh, nứt hoặc có dị vật. Bề mặt tiếp xúc phải phẳng và sạch để đảm bảo độ kín.
Đặt van vào giữa bích với đĩa mở nhẹ để tránh cọ xát lên gioăng EPDM. Điều này giúp bảo vệ lớp đệm và duy trì độ kín khi vận hành.
Siết bulong chéo để tạo lực đều quanh thân van. Sau khi siết xong, xoay thử đĩa bằng tay hoặc bằng tín hiệu điện để đảm bảo đĩa xoay nhẹ và không bị kẹt.
Nối điện theo sơ đồ in trên nắp bộ điều khiển KST-60. Cần kiểm tra kỹ vị trí cổng dây chống nước để tránh hơi ẩm lọt vào khoang điện khi van vận hành lâu dài.
Chạy thử bằng tín hiệu đóng/mở hoặc tín hiệu tuyến tính. Quan sát góc xoay, tiếng motor và thời gian đáp ứng. Nếu hành trình không đạt chuẩn, hiệu chỉnh công tắc giới hạn để đạt góc 0° và 90° chính xác.
Bảo trì định kỳ gồm vệ sinh thân van, kiểm tra gioăng EPDM, xem xét trạng thái đĩa inox, test hộp số và đảm bảo bộ sưởi chống ngưng tụ hoạt động ổn định trong môi trường ẩm.
