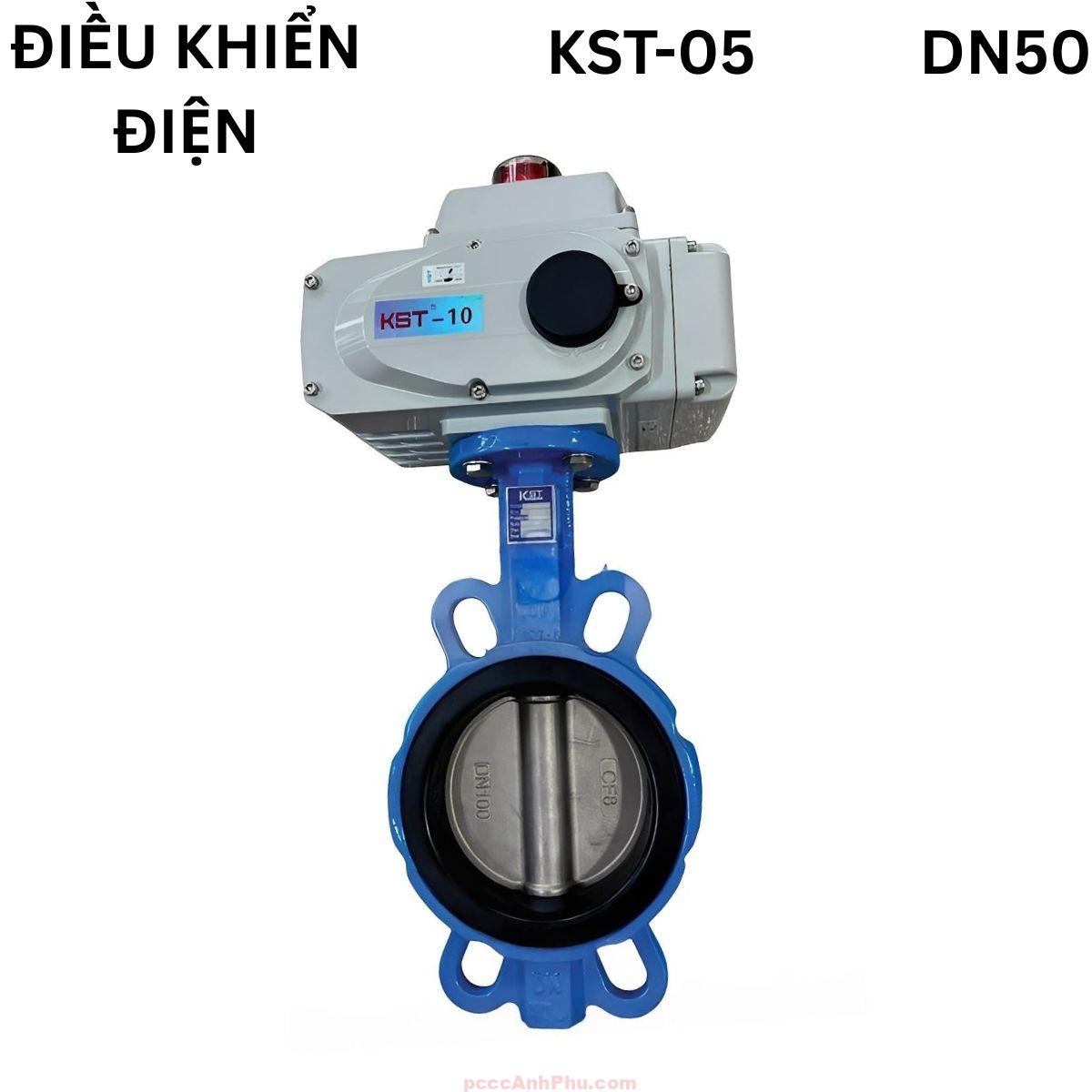

Van bướm tín hiệu điện KST DN50

Giới thiệu

Van bướm điều khiển điện KST DN50 sử dụng bộ truyền động KST-05 với mô-men xoắn 50 Nm, đáp ứng nhu cầu đóng mở tự động trong các hệ thống xử lý nước, HVAC và đường ống công nghiệp. Thiết kế wafer PN16 cho phép lắp đặt linh hoạt, phù hợp tiêu chuẩn JIS10K và ANSI 150.

Thân van gang cầu sơn epoxy kết hợp đĩa inox 304 và gioăng EPDM giúp tạo độ kín ổn định, hạn chế mài mòn và rò rỉ. Bộ điều khiển điện đạt chuẩn IP67, vận hành được với nguồn DC24V hoặc AC110/220/380V, đảm bảo độ bền cao ngay cả trong môi trường ẩm ướt.

Sự kết hợp giữa cụm điều khiển KST-05 và thân van DN50 tạo nên bộ van vận hành nhanh, chính xác, an toàn và thích hợp với nhiều loại môi chất phổ thông.

Tham khảo thêm các sản phẩm: van cánh bướm

Cấu tạo tổng quan

Van bướm điều khiển điện KST DN50 bao gồm thân van kiểu wafer và bộ truyền động điện KST-05 gắn trực tiếp lên trục. Cấu trúc wafer giúp giảm trọng lượng, thuận tiện cho thi công, đồng thời đảm bảo sự ổn định khi ép chặt giữa hai mặt bích. Trục van kết nối trực tiếp với bộ điều khiển, truyền lực quay ổn định và hạn chế rung động.

Vật liệu chính của van được lựa chọn để tối ưu hóa độ bền và khả năng chống ăn mòn. Đĩa inox 304 được đánh bóng, giảm ma sát khi xoay, trong khi gioăng EPDM tăng độ kín và chống biến dạng trong môi trường nhiệt độ thay đổi. Bộ truyền động KST-05 đạt tiêu chuẩn IP67, phù hợp với khu vực có hơi ẩm hoặc bụi.

Thành phần	Vật liệu
Thân van	Gang cầu phủ epoxy
Đĩa van	Inox 304
Gioăng làm kín	EPDM
Trục van	Inox 304/416

Bộ điều khiển điện gồm motor đồng bộ, bánh răng truyền động thép, công tắc hành trình, cảm biến giới hạn, bộ sưởi chống ngưng tụ và khoang điện chống nước. Tấm nhôm đúc dày bao quanh motor giúp bảo vệ phần cơ điện, tăng khả năng chịu va đập và chống oxy hóa.

Nguyên lý hoạt động

Khi cấp nguồn cho bộ điều khiển KST-05, motor sẽ truyền lực qua hệ bánh răng và làm xoay trục van 0–90°. Đĩa van xoay theo trục, tạo trạng thái mở hoặc đóng tùy theo tín hiệu điều khiển. Công tắc giới hạn bên trong motor tự ngắt tại vị trí cuối hành trình giúp tránh quá lực, bảo vệ cả motor và trục van.

Ở chế độ đóng, đĩa ép chặt vào gioăng EPDM, tạo độ kín hoàn toàn. Ở chế độ mở, đĩa xoay song song dòng chảy giúp lưu lượng đi qua tối đa. Nhờ thiết kế đĩa inox mảnh và nhẵn, lực cản dòng chảy giảm, giúp vận hành êm và ổn định.

[Nguồn điều khiển] → [Motor KST-05] → [Bánh răng] → [Trục van] → [Đĩa xoay 0–90°]
                                   |--> Đóng/mở dòng chảy

Khi dùng ở chế độ tuyến tính, bộ điều khiển sẽ nhận tín hiệu 4–20mA hoặc 0–10V để điều chỉnh góc mở theo từng giá trị tương ứng, đảm bảo độ chính xác khi điều tiết lưu lượng.

Ưu điểm nổi bật

Độ bền vượt trội nhờ thiết kế vỏ nhôm đúc, motor kín nước IP67 và các chi tiết chống mài mòn. Van chịu được môi trường ẩm, bụi, nhiệt độ thay đổi và rung động nhẹ.

Thời gian đóng mở nhanh chỉ 7–20 giây tùy nguồn cấp. Bánh răng thép cứng cho phép truyền lực mạnh mà không bị mòn nhanh như các loại truyền động nhựa thông thường.

Hỗ trợ nhiều loại điện áp từ DC24V đến AC220/380V, giúp dễ tích hợp vào hệ thống có sẵn mà không cần nâng cấp nguồn.

Dễ bảo trì vì thân wafer nhẹ, thao tác tháo – lắp diễn ra nhanh chóng. Chỉ cần siết 2–4 bulong là có thể cố định van trên đường ống.

Khả năng làm việc đa môi chất phù hợp nước sạch, nước thải, dầu nhẹ và khí nén. Đĩa inox 304 giúp chống ăn mòn tốt hơn gang.

Ứng dụng tiêu biểu

Van thường được lắp trong hệ thống xử lý nước nhờ khả năng vận hành tự động chính xác, phù hợp với các bể lọc, bể điều hòa và tuyến bơm cấp. Các nhà máy sản xuất cũng sử dụng van cho hệ thống làm mát, khí nén và nước tuần hoàn.

Trong HVAC – chiller, van điều khiển điện DN50 đóng vai trò điều tiết lưu lượng nước lạnh theo tải tiêu thụ từng khu vực. Khả năng đóng mở nhanh giúp cân bằng áp lực tuyến ống.

Các tòa nhà cao tầng, trung tâm thương mại và bệnh viện áp dụng van để đóng mở từ xa, đặc biệt trong hệ thống kỹ thuật nước và phòng cháy chữa cháy phụ trợ.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị mặt bích phải sạch, phẳng, không cong vênh. Khoảng cách hai bích trùng chính xác chiều dày thân van để tránh lực ép làm kẹt đĩa.

Đặt van vào tâm đường ống với đĩa ở trạng thái mở nhẹ để tránh cạ vào gioăng khi đưa vào khe bích. Điều này bảo vệ lớp EPDM, duy trì độ kín lâu dài.

Siết bulong chéo để lực phân bố đều. Sau khi siết, xoay thử van bằng tay để đảm bảo không bị cọ sát bất thường.

Đấu điện theo sơ đồ của bộ KST-05, kiểm tra lại lớp gioăng chống nước tại cổng dây dẫn. Đảm bảo nguồn cấp đúng thông số và ổn định.

Vận hành thử bằng tín hiệu đóng/mở. Quan sát trạng thái đĩa và xác nhận hành trình đạt chuẩn 0°–90°. Nếu góc lệch, điều chỉnh lại công tắc hành trình.

Bảo trì định kỳ bằng cách vệ sinh thân van, kiểm tra gioăng và chạy thử không tải. Bộ sưởi chống ngưng tụ cần được kiểm tra để đảm bảo khoang điện không bị ẩm lâu ngày.
