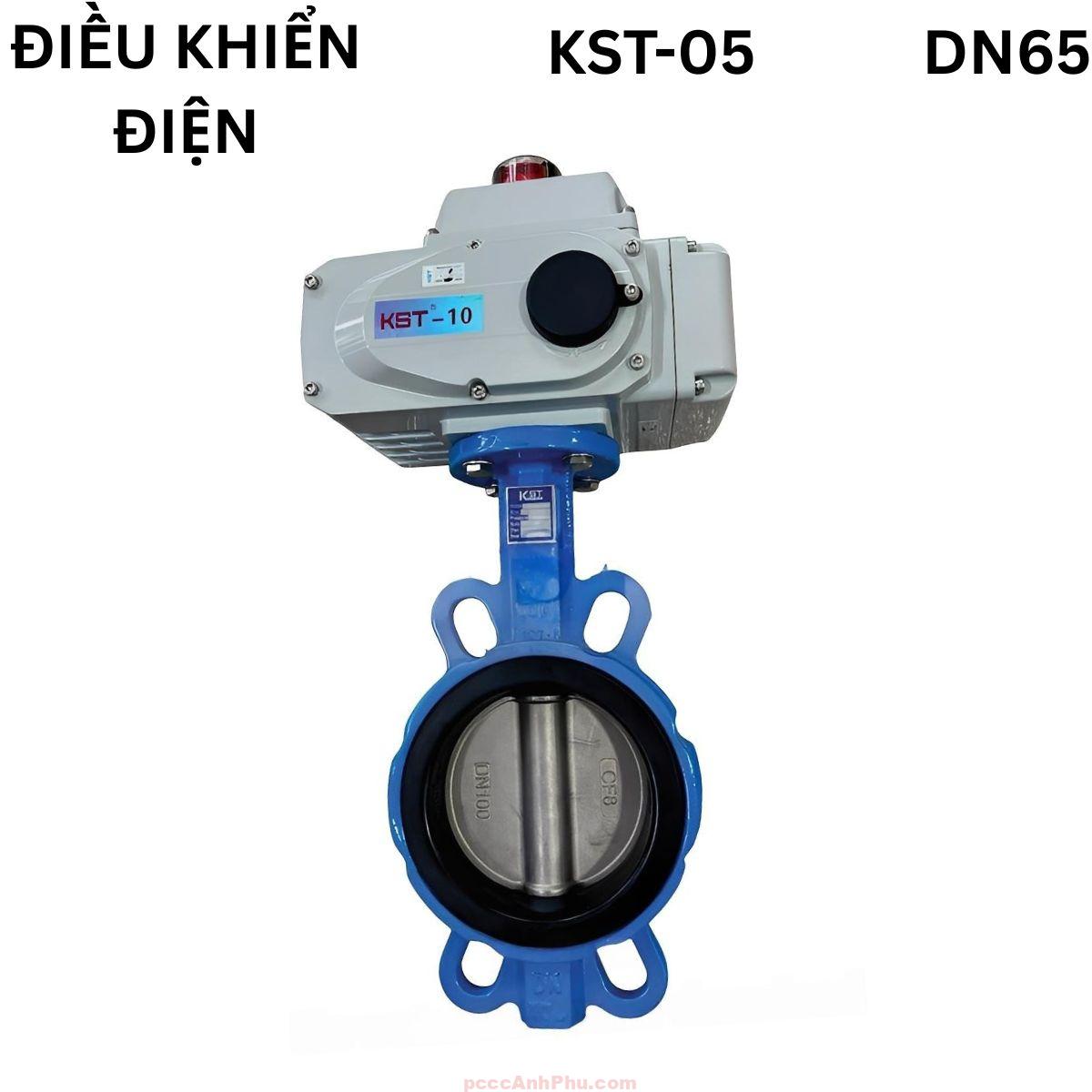

Van bướm tín hiệu điện KST DN65

Giới thiệu

Van bướm điều khiển điện KST DN65 sử dụng bộ truyền động KST-05, thiết kế theo tiêu chuẩn công nghiệp để đáp ứng nhu cầu vận hành tự động trong các hệ thống đường ống có lưu lượng vừa. Dòng van wafer PN16 này có khả năng lắp đặt nhanh, chịu áp ổn định và phù hợp với nước sạch, nước kỹ thuật, dầu nhẹ và nhiều môi chất thông dụng khác.

Thân van chế tạo từ gang cầu phủ epoxy, kết hợp đĩa inox 304 và gioăng EPDM giúp tăng độ kín trong suốt quá trình sử dụng. Bộ điều khiển điện KST-05 đạt chuẩn IP67, mô-men xoắn 50 Nm, thời gian đóng mở dưới 20 giây và tương thích với nhiều điện áp khác nhau như DC24V hoặc AC110/220/380V.

Cấu trúc nhẹ và bền, cùng khả năng đóng mở nhanh, giúp van DN65 phù hợp lắp trong hệ thống điều tiết lưu lượng trung bình, đặc biệt trong các nhà máy sản xuất, trạm xử lý nước và khu vực kỹ thuật của tòa nhà.

Tham khảo thêm các sản phẩm: butterfly valve

Cấu tạo tổng quan

Van bướm điều khiển điện KST DN65 gồm hai phần chính: thân van wafer bằng gang cầu và bộ điều khiển điện KST-05. Thiết kế wafer cho phép van được đặt giữa hai mặt bích tiêu chuẩn JIS10K hoặc ANSI 150, giúp giảm chi phí và rút ngắn thời gian thi công. Đĩa inox 304 được nối trực tiếp với trục van, đảm bảo truyền lực ổn định.

Trong thân van, lớp gioăng EPDM bao phủ toàn bộ chu vi vòng đệm, tạo thành rào chắn kín khi đĩa xoay đến vị trí đóng. Cấu trúc EPDM đàn hồi giúp duy trì độ kín lâu dài ngay cả khi van hoạt động liên tục nhiều năm. Bushing giúp trục xoay mượt mà và giảm mài mòn.

Motor điện KST-05 sử dụng bánh răng thép để truyền mô-men xoắn, đồng thời tích hợp công tắc giới hạn giúp van dừng chính xác tại vị trí đóng hoặc mở. Vỏ hộp điều khiển làm từ nhôm đúc dày, bên trong có gioăng chống nước và chống bụi, đạt tiêu chuẩn IP67, phù hợp lắp đặt trong môi trường ẩm ướt hoặc ngoài trời.

Thành phần	Vật liệu
Thân van	Gang cầu phủ epoxy
Đĩa van	Inox 304
Gioăng làm kín	EPDM
Trục van	Inox 304/416

Bộ điều khiển có cổng điện kết nối dạng chống nước, giúp hạn chế hơi ẩm vào khoang điện. Bên trong, bộ sưởi chống ngưng tụ giúp duy trì môi trường khô ráo, đảm bảo motor hoạt động ổn định ngay cả trong khí hậu nóng ẩm.

Nguyên lý hoạt động

Van bướm điều khiển điện KST DN65 vận hành dựa trên góc xoay 0–90° của đĩa van. Khi nguồn điện được cấp cho bộ điều khiển KST-05, motor sẽ truyền lực qua bánh răng, làm xoay trục van. Góc mở hoặc đóng được xác định nhờ công tắc hành trình, giúp tránh quá lực và bảo vệ motor.

Khi đóng, đĩa ép chặt vào lớp gioăng EPDM bao quanh thân van, tạo độ kín hoàn toàn. Điều này ngăn dòng chảy đi qua ngay cả khi áp suất trong ống tăng. Khi mở, đĩa xoay song song với hướng dòng chảy, giúp lưu lượng đi qua tối đa và ổn định.

Đối với hệ thống yêu cầu điều tiết lưu lượng, bộ điều khiển có thể nhận tín hiệu 4–20mA hoặc 0–10V (tuỳ lựa chọn), cho phép điều chỉnh góc mở theo tín hiệu đầu vào của hệ thống điều khiển trung tâm hoặc PLC.

[Nguồn điện] → [Motor KST-05] → [Bánh răng truyền động] → [Trục] → [Đĩa xoay]
                                                  |-> Đóng/Mở/Tuyến tính

Van hoạt động ổn định trong áp suất PN16, tối ưu cho các hệ thống có biến thiên áp lực theo chu kỳ. Đĩa inox mỏng và mài nhẵn giúp giảm ma sát, kéo dài tuổi thọ trục và mô-men xoắn cần thiết để vận hành.

Ưu điểm nổi bật

Vận hành bền bỉ nhờ motor IP67 và lớp sơn epoxy bảo vệ thân van khỏi ăn mòn. Điều này giúp DN65 có thể lắp đặt ở môi trường ngập ẩm, nhà máy nước hoặc khu vực ngoài trời.

Mô-men xoắn ổn định 50 Nm từ bộ điều khiển KST-05 đủ để vận hành nhẹ nhàng tại DN65, đảm bảo không quá tải kể cả khi môi chất có tạp chất nhẹ.

Đa dạng nguồn cấp phù hợp với hệ thống cũ và mới, không cần thay đổi hạ tầng điện. Điều này tiết kiệm chi phí thi công và bảo trì.

Độ kín cao nhờ gioăng EPDM bao trọn vòng, chống rò rỉ hiệu quả. Ngay cả trong các hệ thống tuần hoàn nóng – lạnh, EPDM vẫn giữ được độ đàn hồi tốt.

Đĩa inox 304 chống ăn mòn tốt hơn so với gang hoặc thép mạ kẽm. Đĩa inox mỏng giúp giảm lực cản dòng và tăng hiệu suất vận hành.

Ứng dụng tiêu biểu

Van bướm điều khiển điện DN65 được sử dụng nhiều trong hệ thống xử lý nước và nước thải, nơi cần đóng mở tự động theo chu kỳ. Ngoài ra, các nhà máy lắp đặt van DN65 cho hệ thống nước làm mát, nước rửa thiết bị và khí nén.

Trong các hệ thống HVAC – chiller, DN65 là kích cỡ phổ biến cho các tuyến phụ và các nhánh phân phối lưu lượng trung bình. Bộ điều khiển điện KST-05 cho phép điều tiết mượt mà và chính xác.

Các công trình tòa nhà cao tầng, trung tâm thương mại, ký túc xá, bệnh viện cũng sử dụng van DN65 cho các tuyến cấp nước kỹ thuật, nhờ khả năng đóng mở từ xa và độ bền cao.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị mặt bích đảm bảo không cong, nứt hoặc biến dạng. Làm sạch lớp gỉ hoặc cặn bẩn trước khi lắp để tránh gây xì kín.

Đặt van vào vị trí với đĩa xoay mở nhẹ để giảm ma sát với gioăng. Căn chỉnh tâm để tránh lệch tâm khiến đĩa cọ vào thân van.

Siết bulong chéo theo từng cấp để tạo lực đều. Sau khi siết, thử xoay đĩa để đảm bảo không vướng hoặc kẹt tại một vị trí nào đó.

Nối điện theo sơ đồ chuẩn trên nắp actuator KST-05. Kiểm tra độ kín cổng dây để đảm bảo nước không lọt vào hộp điện.

Chạy thử vận hành bằng tín hiệu đóng/mở hoặc tuyến tính. Quan sát đĩa chuyển động, đảm bảo vị trí 0° và 90° trùng với giới hạn hành trình.

Bảo trì định kỳ gồm kiểm tra gioăng, vệ sinh thân van và kiểm tra tình trạng bánh răng truyền động. Bộ sưởi chống ngưng tụ phải hoạt động tốt để ngăn hơi ẩm trong khoang điện.
