Van bướm tín hiệu điện KST DN80

Giới thiệu

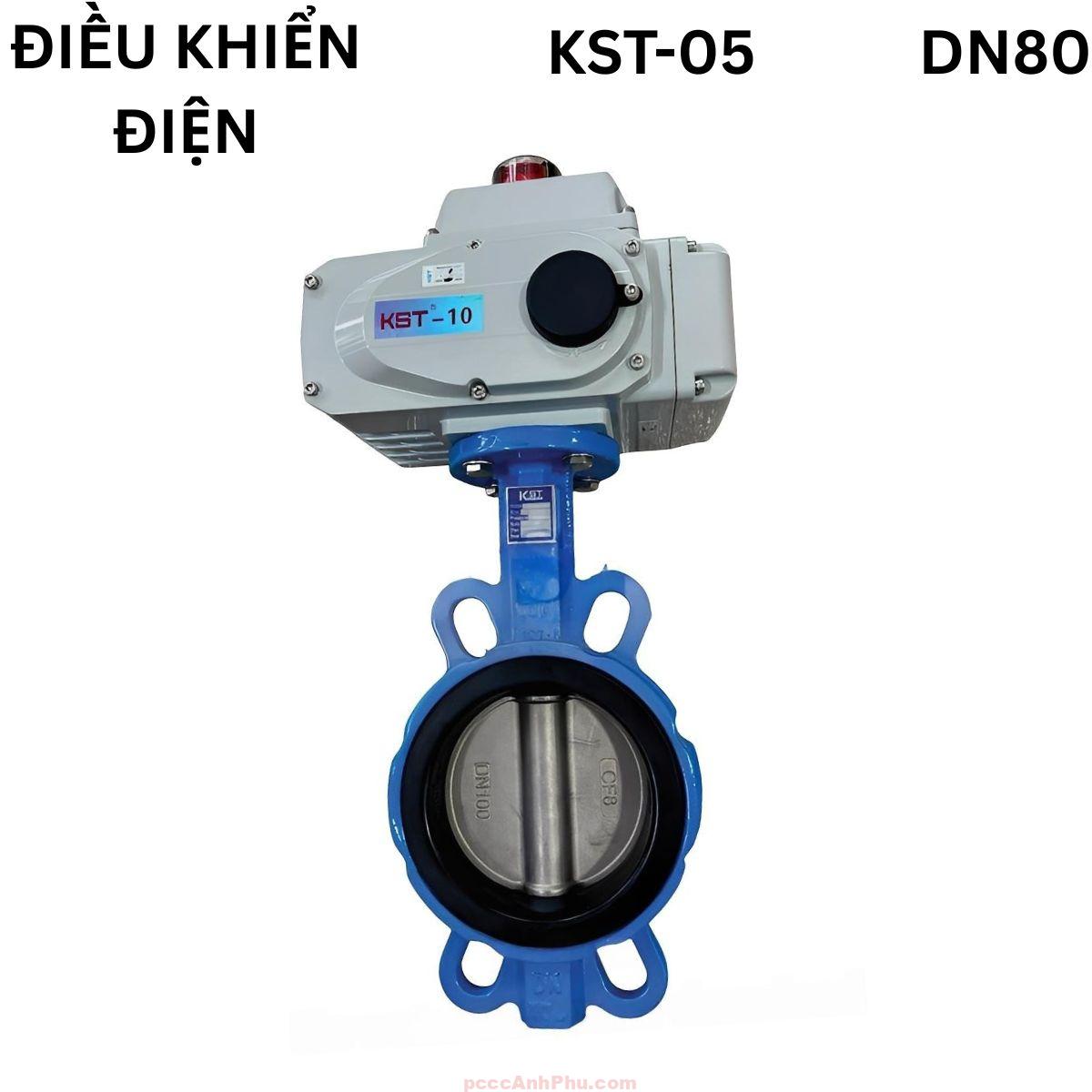

Van bướm điều khiển điện KST DN80 sử dụng bộ truyền động KST-05, thiết kế cho các hệ thống yêu cầu đóng mở tự động ổn định trong dải lưu lượng trung bình. Dòng van wafer PN16 này phù hợp lắp đặt trên các tuyến ống nước sạch, nước kỹ thuật, dầu nhẹ hoặc nhiều môi chất phổ thông trong công nghiệp.

Thân van gang cầu phủ epoxy, kết hợp đĩa inox 304 và gioăng EPDM, mang lại khả năng làm kín tốt và duy trì độ bền lâu dài. Bộ điều khiển điện KST-05 có mô-men xoắn 50 Nm, thời gian đóng mở nhanh và hoạt động được trên nhiều loại điện áp khác nhau.

Thiết kế gọn, trọng lượng nhẹ và cách vận hành đơn giản khiến van DN80 được lựa chọn nhiều trong xử lý nước, HVAC và các hệ thống kỹ thuật tự động hóa.

Tham khảo thêm các sản phẩm: butterfly valve

Cấu tạo tổng quan

Van bướm điều khiển điện KST DN80 gồm thân van wafer bằng gang cầu, đĩa inox 304, gioăng EPDM và bộ điều khiển điện KST-05. Kiểu wafer cho phép van nằm giữa hai mặt bích mà không cần sử dụng thêm phụ kiện phức tạp. Trục inox liên kết trực tiếp với bộ điều khiển để truyền động.

Thân gang phủ epoxy chống ăn mòn, chịu tác động của môi trường nước, hơi ẩm hoặc khí nén công nghiệp. Đĩa inox được đánh bóng, giảm ma sát khi xoay, giúp tiết kiệm mô-men xoắn và tăng tuổi thọ hệ truyền động. Lớp gioăng EPDM bao quanh toàn bộ chu vi tiếp xúc, giúp duy trì độ kín lâu dài.

Bộ điều khiển KST-05 được chế tạo từ nhôm đúc, tích hợp motor đồng bộ, bánh răng thép, công tắc hành trình và bộ sưởi chống ngưng tụ. Tấm vỏ đạt IP67 giúp bảo vệ phần cơ điện khỏi nước và bụi, phù hợp lắp ngoài trời hoặc khu vực ẩm ướt.

Thành phần	Vật liệu
Thân van	Gang cầu phủ epoxy
Đĩa van	Inox 304
Gioăng làm kín	EPDM
Trục van	Inox 304/416

Khoang điện bên trong bộ điều khiển có cổng kết nối dây kiểu chống nước, đảm bảo không để hơi ẩm xâm nhập. Bộ sưởi nội bộ vận hành tự động, giữ khoang điện khô ráo ngay cả trong môi trường nhiệt đới ẩm.

Nguyên lý hoạt động

Khi cấp nguồn điện cho bộ điều khiển KST-05, motor sẽ khởi động và truyền lực qua bánh răng để xoay trục van. Đĩa van xoay 0–90° theo tín hiệu đóng hoặc mở. Khi đạt đến giới hạn hành trình, công tắc giới hạn sẽ ngắt nguồn motor, tránh quá tải và bảo vệ cơ cấu truyền động.

Ở trạng thái đóng, đĩa ép vào lớp gioăng EPDM giúp tạo độ kín hoàn toàn. Khi mở, đĩa song song hướng dòng chảy, giúp lưu lượng qua van đạt giá trị lớn nhất. Việc xoay đĩa theo trục kết hợp vòng gioăng đàn hồi giúp van vận hành nhẹ và ổn định.

Trong các hệ thống cần điều tiết lưu lượng, bộ điều khiển có thể nhận tín hiệu tuyến tính 4–20mA hoặc 0–10V, từ đó điều chỉnh góc mở theo tín hiệu điều khiển trung tâm. Điều này giúp DN80 trở thành lựa chọn phù hợp trong ứng dụng tự động hóa.

[Nguồn AC/DC] → [Motor KST-05] → [Bánh răng] → [Trục inox] → [Đĩa xoay 0–90°]
                                             |--> Đóng/Mở/Tuyến tính

Cơ chế đóng mở tuyến tính giúp giảm áp lực biến thiên và hạn chế hiện tượng rung động trong hệ thống ống. Đĩa inox được mài nhẵn góp phần giảm lực cản và giữ lưu lượng ổn định.

Ưu điểm nổi bật

Độ kín cao nhờ gioăng EPDM bao trọn vòng tiếp xúc, đảm bảo ngăn rò rỉ ngay cả trong áp suất PN16. Khả năng đàn hồi tốt giúp duy trì độ kín lâu dài.

Motor bền bỉ với tiêu chuẩn IP67 chống nước và bụi, phù hợp vận hành ở nơi có độ ẩm cao như nhà máy xử lý nước hoặc khu vực kỹ thuật ngoài trời.

Thời gian đóng mở nhanh khoảng 7–20 giây giúp hệ thống phản hồi kịp thời. Bánh răng thép cứng cho phép truyền lực mạnh, hạn chế mài mòn.

Tương thích điện áp linh hoạt cho phép vận hành với DC24V, AC110V, AC220V hoặc AC380V. Điều này giúp DN80 dễ tích hợp vào nhiều hệ thống đang hoạt động.

Khả năng chống ăn mòn nhờ thân gang epoxy và đĩa inox 304, phù hợp môi trường nước sạch, nước kỹ thuật, dầu nhẹ hoặc khí nén.

Ứng dụng tiêu biểu

Van DN80 phổ biến trong hệ thống xử lý nước, nhất là các tuyến ống trung lưu. Bộ điều khiển KST-05 giúp van đóng mở nhanh theo chu kỳ hoặc theo tín hiệu tự động từ hệ thống SCADA.

Trong HVAC – chiller, DN80 thường được dùng cho các tuyến nhánh hoặc đường gom, nơi cần điều tiết lưu lượng chính xác và ổn định. Motor KST-05 tương thích tốt với các hệ thống tự động hóa của tòa nhà.

Các nhà máy thực phẩm, dệt nhuộm, hóa chất nhẹ và sản xuất linh kiện cũng sử dụng DN80 cho hệ thống nước kỹ thuật hoặc khí nén nhờ đặc tính bền và dễ vận hành.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị mặt bích đảm bảo phẳng và sạch. Kiểm tra bulong, đệm và vị trí lắp đặt để tránh lệch tâm khi đặt van vào giữa bích.

Đặt van vào tâm đường ống với đĩa hơi mở, tránh ma sát trực tiếp lên gioăng. Điều này giảm nguy cơ rách hoặc biến dạng EPDM trong lần lắp đầu tiên.

Siết bulong chéo giúp lực phân bổ đồng đều quanh thân van. Sau khi siết hoàn tất, xoay thử đĩa xem có bị cọ sát hoặc kẹt tại điểm nào không.

Đấu điện đúng sơ đồ trên nắp actuator. Kiểm tra cáp chống nước M18 đã khóa chặt, tránh hơi ẩm xâm nhập.

Vận hành thử bằng tín hiệu đóng/mở. Quan sát thời gian xoay và độ chính xác của hành trình. Nếu van không đạt đủ góc mở 90°, điều chỉnh lại công tắc giới hạn.

Bảo trì định kỳ bao gồm vệ sinh thân van, kiểm tra gioăng EPDM, test motor không tải và đảm bảo bộ sưởi chống ngưng tụ vẫn vận hành tốt.
