Giới thiệu

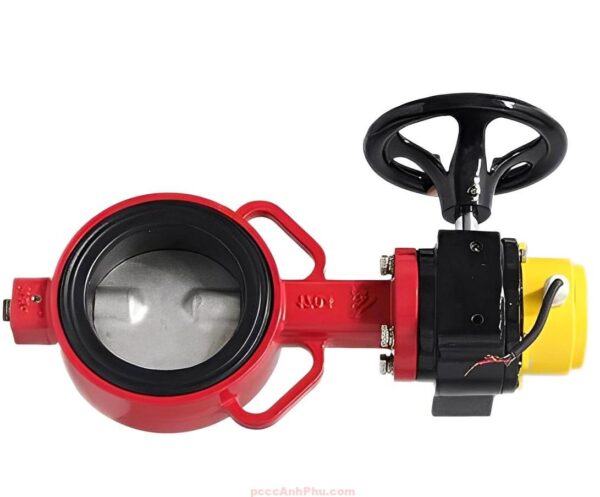

Van bướm tín hiệu ShinYi WBSS DN300 là dòng van bướm tay quay tích hợp hộp tín hiệu điện, chuyên dùng cho hệ thống PCCC, sprinkler, trạm bơm và cấp nước công nghiệp quy mô lớn. Van có chức năng vừa điều tiết lưu lượng, vừa gửi tín hiệu điện về trung tâm điều khiển, giúp giám sát tình trạng mở – đóng từ xa trong toàn hệ thống.
Kích thước DN300 (300 mm) phù hợp cho các tuyến ống chính của trạm bơm chữa cháy hoặc hệ thống phân phối nước trung tâm. Thân van WBSS DN300 được đúc từ gang cầu GGG50 phủ epoxy 300 µm, đĩa inox 304, vòng đệm EPDM kín nước tuyệt đối, đảm bảo độ bền cơ học cao và vận hành ổn định dưới áp suất PN10–PN16.
Van đạt tiêu chuẩn BS 5155 / API 609, có chuẩn kết nối ISO 5211, dễ lắp thêm actuator điện hoặc khí nén khi cần. Đây là sản phẩm được ShinYi sản xuất tại Việt Nam với chất lượng ổn định, đáp ứng yêu cầu khắt khe của các dự án PCCC lớn, nhà máy và khu công nghiệp.
Xem đầy đủ các sản phẩm: butterfly valves
Cấu tạo
Van WBSS DN300 được chế tạo với độ chính xác cao, đảm bảo kín nước tuyệt đối và độ bền lâu dài. Các bộ phận cấu thành chính được thể hiện trong bảng dưới đây:
| Thành phần | Vật liệu | Mã vật liệu |
|---|---|---|
| Thân van (Body) | Gang cầu phủ epoxy | ASTM A536 / EN GJS-500-7 |
| Đĩa van (Disc) | Inox 304 | ASTM A351 CF8 |
| Trục van (Shaft) | Inox 410 | AISI 304 / 316 / 420 |
| Vòng đệm (Seat) | EPDM / NBR | EDPM / NBR |
| Hộp số tay quay | Gang phủ sơn tĩnh điện | ASTM A536 GJS-500-7 |
| Hộp tín hiệu điện | Nhựa kỹ thuật chịu nhiệt | Commercial grade |
| Tay quay (Handwheel) | Thép phủ sơn tĩnh điện | ASTM 1025 |
Nguyên lý
Van WBSS DN300 vận hành theo cơ chế quay ¼ vòng (90°). Khi xoay tay quay, đĩa van chuyển động quanh trục trung tâm để mở hoặc đóng dòng chảy. Hộp tín hiệu điện sẽ thay đổi trạng thái công tắc hành trình, phát tín hiệu “Open” hoặc “Close” về trung tâm điều khiển để giám sát tình trạng vận hành.
Hộp tín hiệu đạt chuẩn IP65, chống bụi và chống nước, có đèn hiển thị trực quan màu đỏ (mở) và đen (đóng). Cấu trúc trục kép cùng vòng đệm đàn hồi EPDM giúp vận hành nhẹ, giảm ma sát và tăng tuổi thọ cho van.
Tín hiệu truyền qua dây điện 3 lõi tiêu chuẩn (NO, NC, COM), tương thích với tủ điều khiển PCCC, hệ thống cảnh báo và PLC công nghiệp, đảm bảo tín hiệu ổn định, đáng tin cậy.
Ưu điểm nổi bật
1. Truyền tín hiệu chính xác: Cảm biến hành trình trong hộp tín hiệu điện phản hồi nhanh, độ tin cậy cao.
2. Độ kín tuyệt đối: Vòng EPDM đúc liền, đảm bảo không rò rỉ ngay cả trong áp suất cao PN16.
3. Độ bền cơ học cao: Thân gang cầu GGG50 phủ epoxy 300 µm, đĩa inox 304 chống ăn mòn và oxy hóa.
4. Vận hành nhẹ, êm: Cơ cấu tay quay truyền lực tốt, giảm mô-men xoắn và tiếng ồn khi thao tác.
5. Dễ bảo trì – nâng cấp: Chuẩn ISO 5211 giúp dễ dàng tháo hộp tín hiệu hoặc gắn actuator điện/khí nén.
Nhược điểm
1. Giá thành đầu tư cao: Do kích thước lớn và có hộp tín hiệu, chi phí cao hơn van cơ thông thường.
2. Cần nguồn điện ổn định: Mất điện sẽ làm gián đoạn việc truyền tín hiệu về trung tâm điều khiển.
3. Yêu cầu bảo trì định kỳ: Cần kiểm tra hộp tín hiệu, vệ sinh và tra mỡ hộp số 6 tháng/lần.
4. Không phù hợp môi trường hóa chất mạnh: EPDM và nhựa kỹ thuật dễ suy giảm khi tiếp xúc dung môi đặc biệt.
Ứng dụng
Van bướm ShinYi WBSS DN300 được sử dụng trong hệ thống PCCC, sprinkler, trạm bơm chữa cháy, alarm valve set và hệ thống cấp nước công nghiệp. Với kích thước DN300, van được lắp đặt chủ yếu tại tuyến ống chính trung tâm hoặc đầu ra của máy bơm PCCC có lưu lượng lớn.
Van còn được ứng dụng trong hệ thống xử lý nước sạch, nhà máy chế biến, khu công nghiệp và hạ tầng cấp thoát nước đô thị. Sản phẩm đảm bảo vận hành ổn định, kín nước, tín hiệu điện chính xác và độ bền cao trong điều kiện khắc nghiệt.
Nhờ thiết kế vững chắc, WBSS DN300 là lựa chọn tiêu chuẩn cho hệ thống PCCC hiện đại, đáp ứng yêu cầu về an toàn, tín hiệu và độ tin cậy trong vận hành.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra bề mặt bích, làm sạch và đảm bảo phẳng. Với DN300, chiều dày van khoảng 75 mm, cần chừa không gian lắp đặt phù hợp.
Bước 2 – Căn chỉnh: Mở lá van 10°, đặt van giữa hai mặt bích, căn tâm trục thẳng hàng, cố định bằng bulon dẫn hướng.
Bước 3 – Siết bulon: Siết đều theo hình sao để đảm bảo áp lực cân đối. Sau khi siết, xoay tay kiểm tra độ kín và chuyển động trơn tru.
Bước 4 – Kết nối tín hiệu: Đấu dây điện 3 lõi (đỏ: mở, trắng: chung, đen: đóng) vào tủ điều khiển, kiểm tra phản hồi hiển thị trên hộp tín hiệu.
Bước 5 – Bảo trì: Kiểm tra định kỳ hộp tín hiệu, trục quay và lớp phủ epoxy 6 tháng/lần. Tra dầu nhẹ vào trục, vệ sinh bụi để duy trì hoạt động ổn định.
Van WBSS DN300 có thể vận hành bằng tay hoặc gắn actuator điện. Khi lắp actuator, cần căn chỉnh trục ISO 5211 đúng tâm để tránh xoắn lệch. Van được lắp đúng kỹ thuật sẽ đảm bảo kín nước tuyệt đối và truyền tín hiệu chính xác, ổn định trong suốt vòng đời sử dụng.
