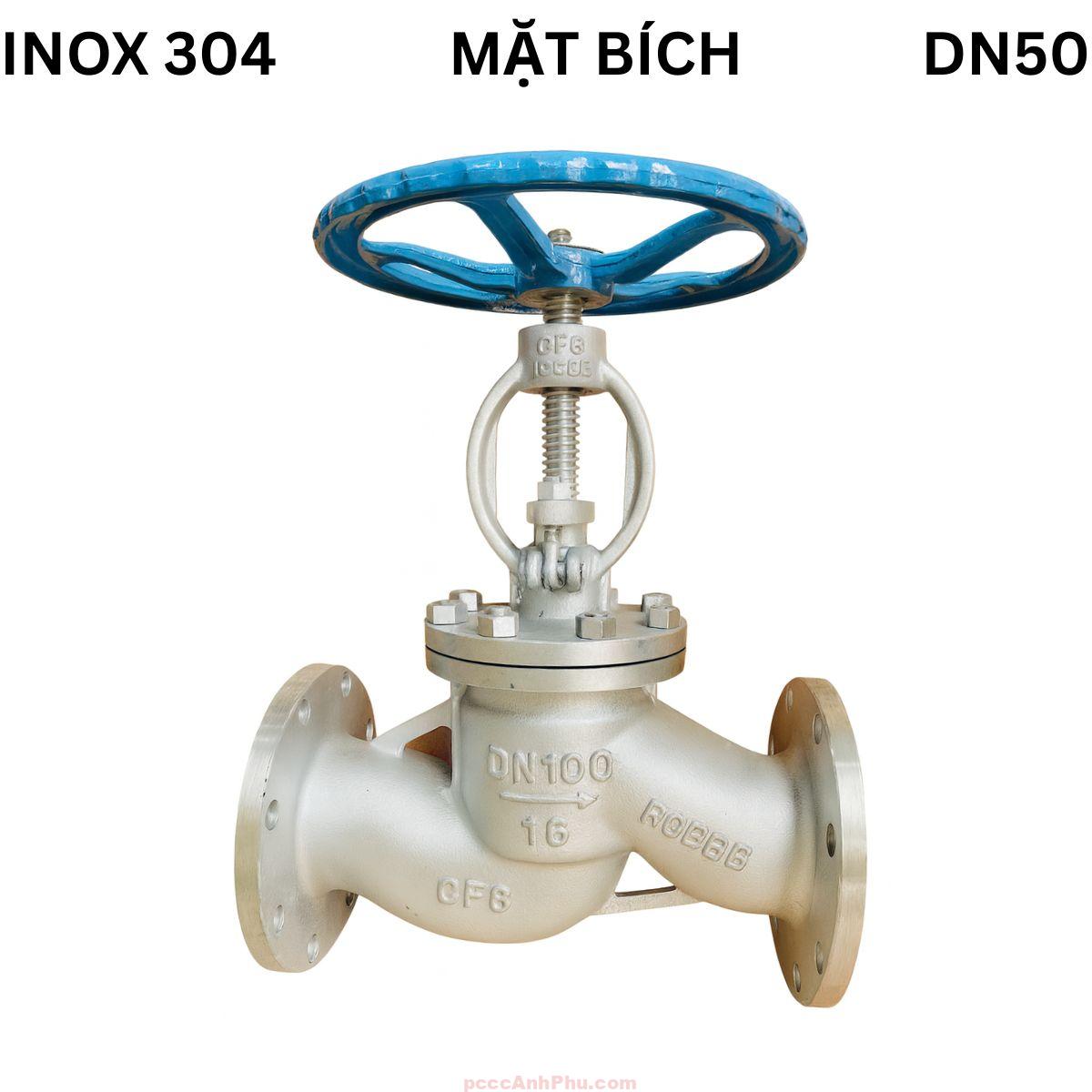

Van cầu bích inox Trung Quốc DN50

Giới thiệu

Van cầu inox Trung Quốc DN50 là dòng van điều khiển lưu chất chế tạo hoàn toàn bằng inox 304, được thiết kế cho các hệ thống hơi nước, khí nén, dầu và nước nóng áp suất trung bình. Sản phẩm có cấu trúc chắc chắn, chịu được áp lực PN16 và nhiệt độ tối đa 180°C, đảm bảo khả năng vận hành bền bỉ và an toàn trong môi trường công nghiệp.

Với thiết kế mặt bích tiêu chuẩn BS, van cầu inox DN50 có thể dễ dàng kết nối vào hệ thống ống hiện hữu, giúp tiết kiệm thời gian lắp đặt và bảo dưỡng. Thân van được đúc nguyên khối từ inox 304, chống oxy hóa và ăn mòn trong môi trường ẩm hoặc có chứa hóa chất loãng. Đây là lựa chọn lý tưởng cho các nhà máy, xưởng cơ khí hoặc hệ thống dẫn hơi và dầu kỹ thuật.

Đĩa và ty van cũng được làm từ inox 304, đảm bảo độ bền cơ học cao và khả năng vận hành mượt. Gioăng làm kín bằng PTFE (Teflon) giúp chống rò rỉ hoàn toàn, đồng thời chịu được nhiệt độ và hóa chất, tăng tuổi thọ cho van. Tay quay gang phủ epoxy hoặc thép mạ giúp thao tác nhẹ, không bị trơn trượt khi làm việc trong điều kiện nhiệt cao.

Nhờ cấu trúc kim loại nguyên khối và cơ chế vận hành đơn giản, van cầu inox DN50 mang đến độ tin cậy cao, ít hư hỏng và chi phí bảo trì thấp. Sản phẩm được kiểm tra kín khí, thử áp và nghiệm thu trước khi xuất xưởng theo tiêu chuẩn PN16, đảm bảo độ kín tuyệt đối và an toàn cho hệ thống. Đây là dòng van được ưa chuộng tại Việt Nam bởi giá thành hợp lý, chất lượng ổn định và dễ thay thế.

Tham khảo thêm các sản phẩm: globe valve

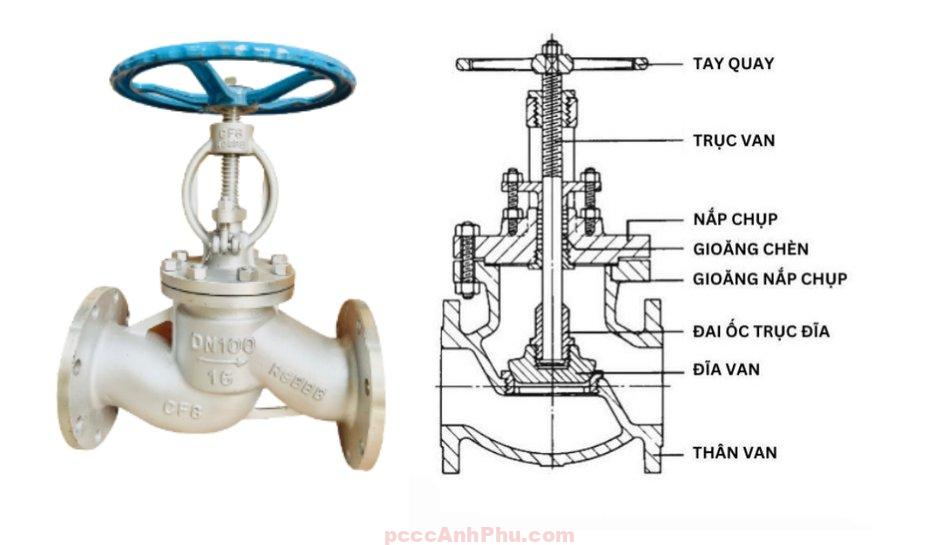

Cấu tạo tổng quan

Van cầu inox Trung Quốc DN50 được cấu tạo từ các chi tiết chính xác, mỗi bộ phận đều có chức năng riêng biệt đảm bảo khả năng đóng mở và điều tiết lưu lượng tối ưu. Vật liệu inox 304 giúp tăng khả năng chống ăn mòn, giữ bề mặt sáng bóng và hạn chế gỉ sét khi tiếp xúc với hơi nước hoặc chất lỏng có tính axit nhẹ.

Bề mặt trong của van được đánh bóng kỹ lưỡng giúp lưu chất đi qua ổn định và giảm tổn thất áp suất. Các chi tiết kim loại được phủ lớp chống gỉ tạm thời để bảo vệ trong quá trình lưu kho và vận chuyển.

Nguyên lý hoạt động

Van cầu inox DN50 hoạt động dựa trên nguyên lý chuyển động tịnh tiến của ty ren. Khi người vận hành xoay tay quay, trục ty di chuyển theo chiều dọc – nâng đĩa lên để mở van hoặc hạ xuống để đóng kín lưu lượng. Cơ chế này cho phép điều tiết chính xác lưu lượng và ngăn rò rỉ hoàn toàn khi đóng.

     (TAY QUAY)
        ||
        ||  xoay
        /
    ==============
    |   TY VAN    |
    ==============
        ||
     [ĐĨA VAN]
      ---====---
         /
--------/--------------  Dòng lưu chất
-------/---------------

Nhờ thiết kế ty ren mịn và đĩa ép trực tiếp vào ghế van, van cầu inox có thể đóng mở êm ái, hạn chế rung và tiếng ồn. Khi ở trạng thái bán mở, đĩa van giúp điều tiết lưu lượng tuyến tính, đảm bảo áp suất ổn định cho toàn hệ thống. Cơ chế dẫn hướng thẳng giúp tránh lệch trục và tăng độ bền của ty cũng như gioăng làm kín.

Ưu điểm nổi bật

Độ kín cao: Ghế và đĩa van được mài chính xác, kết hợp gioăng PTFE chống rò rỉ, đảm bảo kín tuyệt đối trong môi trường áp cao.

Vật liệu inox 304: Chống ăn mòn, không rỉ sét, duy trì độ bền và thẩm mỹ trong suốt vòng đời sản phẩm.

Chịu nhiệt và áp lực tốt: Hoạt động ổn định ở -5 đến 180°C và áp PN16, phù hợp hầu hết hệ thống công nghiệp.

Dễ lắp đặt: Mặt bích tiêu chuẩn BS, phù hợp với hầu hết các hệ thống ống thép không gỉ và ống thép đen tại Việt Nam.

Thao tác nhẹ: Tay quay lớn, xoay nhẹ, không cần lực lớn dù trong môi trường nhiệt cao.

Tuổi thọ dài: Cấu trúc inox nguyên khối, chống mài mòn và ít cần bảo trì.

Bảo dưỡng dễ dàng: Có thể tháo nắp bonnet vệ sinh ghế và đĩa van mà không tháo toàn bộ van khỏi hệ thống.

Giá trị kinh tế cao: Chi phí đầu tư thấp nhưng hiệu quả sử dụng lâu dài, thay thế tương thích dễ dàng.

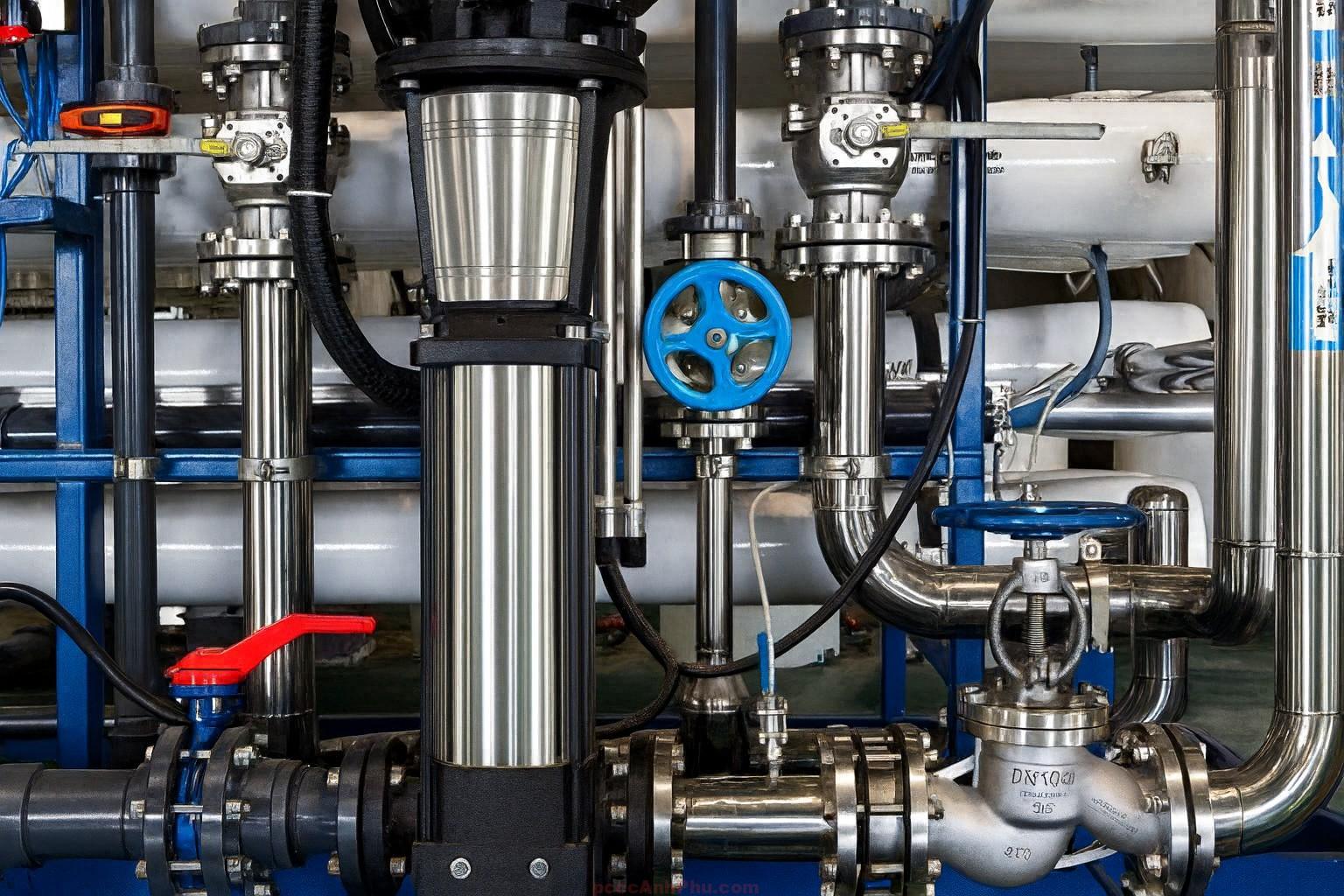

Ứng dụng tiêu biểu

Hệ thống hơi nóng: Lắp tại các tuyến phân phối hơi, nhánh xả ngưng hoặc khu vực điều chỉnh áp trong nhà máy.

Đường nước nóng – lạnh: Dùng cho các hệ thống HVAC, cấp nước kỹ thuật hoặc nước sinh hoạt áp trung bình.

Hệ thống dầu kỹ thuật: Phù hợp với dầu thủy lực, dầu truyền nhiệt, dầu bôi trơn, hạn chế rò rỉ và bay hơi.

Ngành hóa chất: Van hoạt động tốt trong môi trường dung dịch axit, kiềm loãng hoặc hóa chất tẩy rửa.

Ngành thực phẩm – đồ uống: Áp dụng trong hệ thống sản xuất nước giải khát, nước tinh khiết, nhờ vật liệu inox vệ sinh, an toàn.

Tự động hóa công nghiệp: Có thể kết hợp với bộ điều khiển điện hoặc khí nén để biến thành van cầu điều khiển inox tự động.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Chuẩn bị: Kiểm tra mặt bích, làm sạch bề mặt tiếp xúc, loại bỏ dầu mỡ và tạp chất.

Bước 2 – Định vị: Căn chỉnh van theo hướng dòng chảy, trục ty thẳng đứng, tránh lắp ngược chiều mũi tên.

Bước 3 – Lắp đặt: Đặt van vào giữa hai mặt bích, siết đều bulong theo hình chữ thập để lực phân bố đều.

Bước 4 – Kiểm tra kín: Cấp áp thử từ từ, quan sát điểm rò rỉ. Nếu phát hiện rò, siết lại hoặc thay gioăng.

Bước 5 – Vận hành: Xoay tay quay ngược chiều kim đồng hồ để mở dần van, điều chỉnh lưu lượng theo yêu cầu.

Bước 6 – Bảo dưỡng: Kiểm tra định kỳ 6–12 tháng, tra mỡ chịu nhiệt vào ren ty và vệ sinh đĩa van để đảm bảo độ kín lâu dài.

Khi được lắp đặt và bảo dưỡng đúng cách, van cầu inox Trung Quốc DN50 duy trì hiệu suất cao, không rò rỉ và hoạt động ổn định trong môi trường áp – nhiệt thay đổi liên tục. Đây là giải pháp bền vững, tiết kiệm và phù hợp cho mọi hệ thống công nghiệp cần độ bền và tính an toàn cao.
