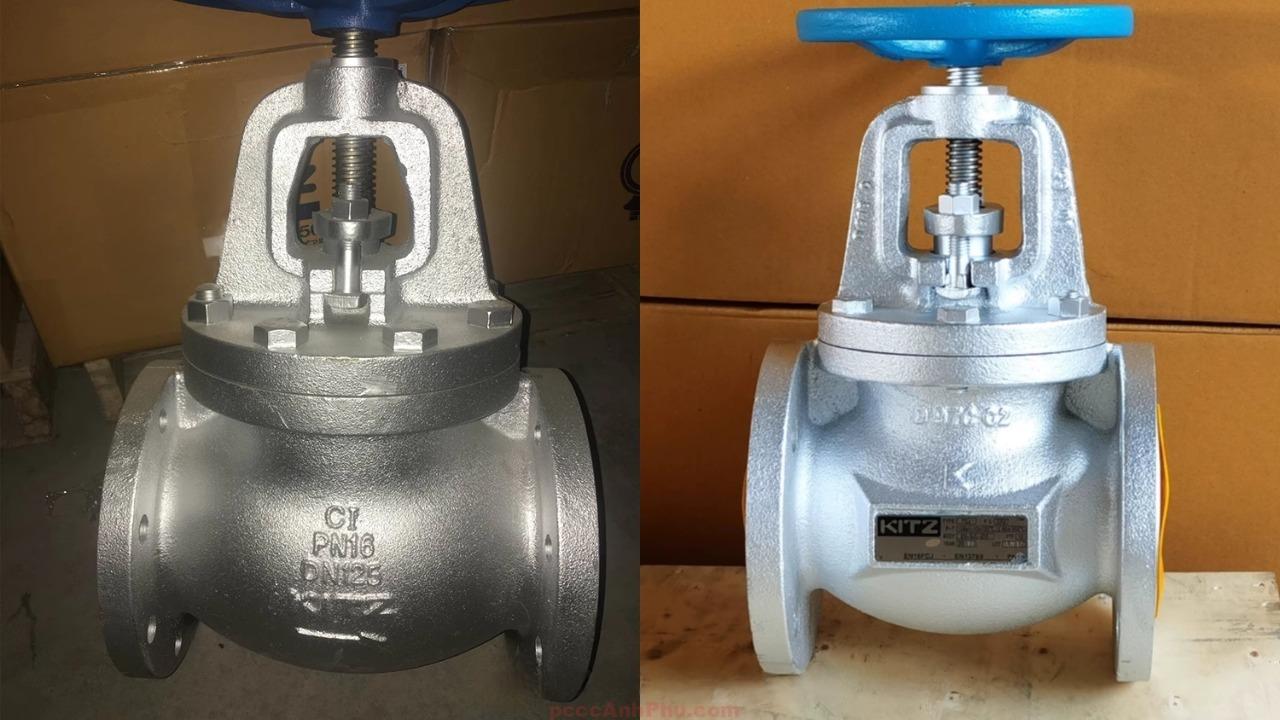

Van cầu hơi mặt bích gang Kitz EN16FCJ DN250

Giới thiệu

Van cầu hơi Kitz EN16FCJ DN250 là dòng van cầu gang tiêu chuẩn PN16 chuyên dùng cho hệ thống hơi công nghiệp, hơi bão hòa và dầu truyền nhiệt. Đây là sản phẩm cao cấp của thương hiệu Kitz – Nhật Bản, được thiết kế đặc biệt để đảm bảo độ kín, độ bền và hiệu suất điều tiết tối ưu trong môi trường nhiệt độ và áp suất cao. Với kích thước DN250 (phi 273 mm), van phù hợp cho các hệ thống hơi trung tâm, nhà máy năng lượng, dệt nhuộm, thực phẩm và hóa chất, nơi yêu cầu lưu lượng lớn và vận hành ổn định.

Van cầu Kitz EN16FCJ DN250 được chế tạo theo tiêu chuẩn EN1092-2 PN16, chịu áp làm việc 16 bar ở 120°C và 12.8 bar ở 200°C. Cấu trúc rising stem (trục nâng) giúp người vận hành quan sát trạng thái mở hoặc đóng trực quan. Thân van gang EN-GJL-200 đúc dày, đĩa đồng CAC406 hoặc inox CF8M, ghế van hàn cố định, packing graphite chịu nhiệt giúp van kín tuyệt đối và bền trong môi trường hơi áp cao.

Toàn bộ thân van được phủ sơn epoxy bạc sáng chống rỉ, phù hợp lắp đặt trong môi trường ẩm, hơi nóng hoặc ngoài trời. Tay quay gang đúc đường kính lớn, truyền lực tốt, giúp thao tác nhẹ và an toàn. Đây là dòng van cầu hơi lớn, được xem là tiêu chuẩn kỹ thuật cho hệ thống hơi trung tâm tại các nhà máy Nhật – Hàn – Việt.

Tham khảo thêm các sản phẩm: van cầu

Cấu tạo

Van cầu hơi Kitz EN16FCJ DN250 có cấu trúc gồm nhiều chi tiết chính xác, được gia công bằng vật liệu cao cấp để chịu được nhiệt độ và áp suất cao. Thân và nắp van bằng gang EN-GJL-200 đúc nguyên khối, độ dày lớn giúp giảm rung, tăng tuổi thọ và độ kín. Đĩa van bằng đồng CAC406 hoặc inox CF8M, được mài phẳng, đảm bảo kín hoàn toàn khi đóng. Vòng ghế (seat ring) bằng đồng hàn cố định vào thân, tạo liên kết bền vững, chống mài mòn khi đóng mở liên tục.

Trục van (stem) làm từ đồng rèn C3771BD có độ cứng cao, chịu xoắn và chống mòn tốt trong điều kiện hơi nóng. Gioăng graphite chịu nhiệt và packing PTFE bao quanh cổ trục giúp ngăn rò hơi. Tay quay gang đúc nguyên khối, sơn epoxy đen, kích thước lớn, giúp vận hành nhẹ, giảm ma sát khi đóng mở. Các bu-lông và đai ốc bằng thép carbon mạ kẽm, đảm bảo kết nối vững chắc giữa thân và nắp van.

Thiết kế dòng chảy bên trong thân van dạng cầu giúp giảm tổn thất áp suất, cho hơi đi qua êm, không tạo tiếng ồn. Van được tối ưu hóa để bảo trì dễ dàng: nắp van tháo rời nhanh, thay gioăng đơn giản mà không cần tháo toàn bộ van khỏi hệ thống đường ống.

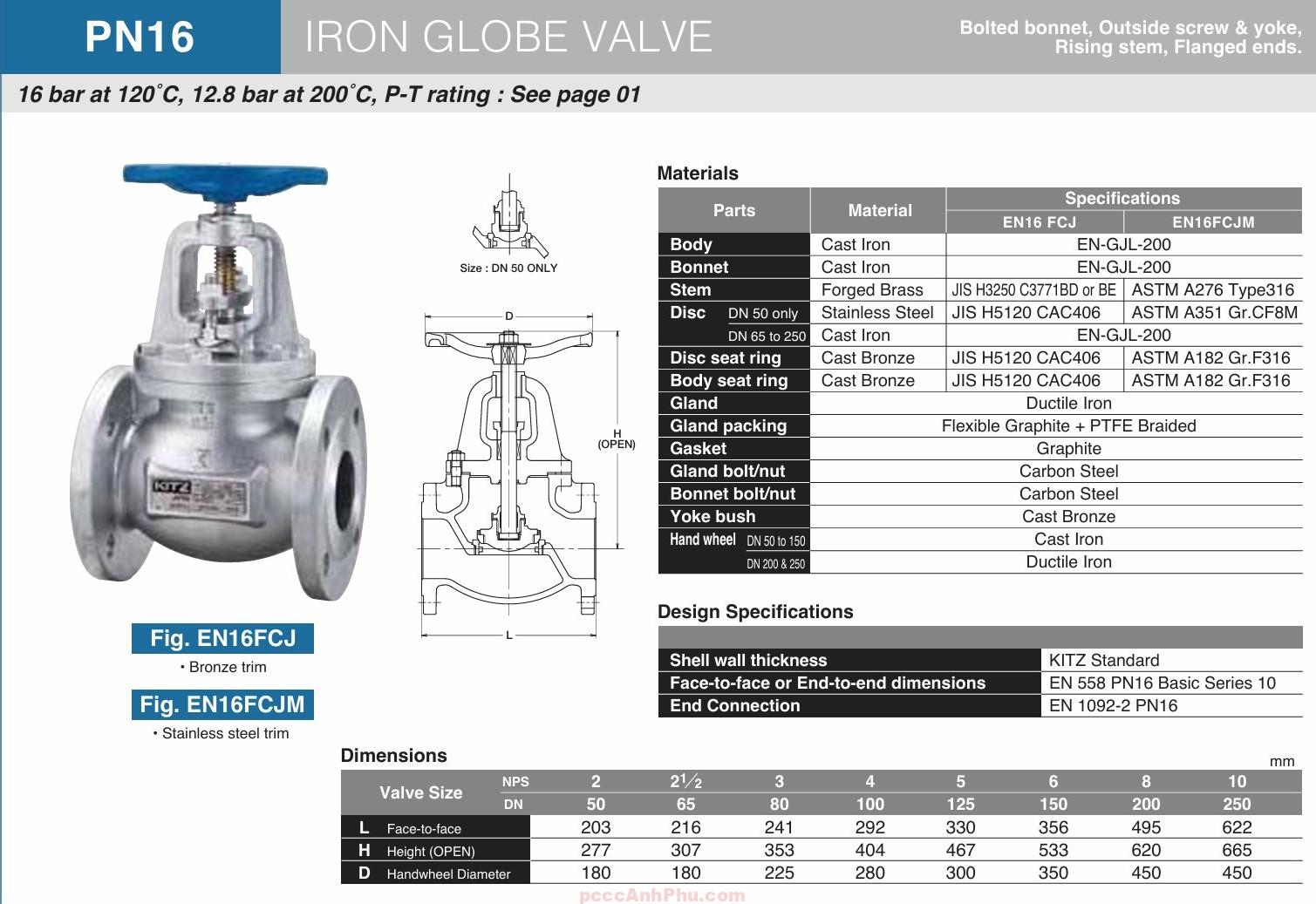

STT	Bộ phận	Vật liệu	Tiêu chuẩn kỹ thuật
1	Thân van	Gang EN-GJL-200	JIS G5501
2	Nắp van	Gang EN-GJL-200	JIS G5501
3	Đĩa van	Đồng CAC406 / Inox CF8M	ASTM A351 / JIS H5120
4	Ghế van	Đồng CAC406	Gia công CNC chính xác
5	Trục van	Đồng rèn C3771BD	JIS H3250
6	Gioăng làm kín	Graphite chịu nhiệt	200°C – PN16
7	Packing cổ trục	PTFE + Graphite	Ngăn rò hơi hiệu quả
8	Tay quay	Gang đúc	Sơn epoxy đen
9	Bu-lông / Đai ốc	Thép carbon	Mạ kẽm chống oxy hóa
10	Ống lót trục	Đồng CAC406	Gia công CNC

Tất cả chi tiết được gia công CNC, đảm bảo độ chính xác cao, giảm rò hơi và tăng độ kín giữa bề mặt ghế – đĩa. Thiết kế chịu lực tối ưu, thích hợp cho hệ thống hơi trung áp quy mô lớn.

Nguyên lý

Van cầu hơi Kitz EN16FCJ DN250 hoạt động dựa trên cơ chế đóng mở tịnh tiến vuông góc với dòng hơi. Khi xoay tay quay ngược chiều kim đồng hồ, trục ren nâng đĩa lên, mở đường cho hơi đi qua. Khi xoay ngược lại, đĩa hạ xuống, ép chặt vào ghế van đồng, ngăn dòng hơi hoàn toàn. Kiểu rising stem giúp quan sát dễ dàng trạng thái mở – đóng, đảm bảo thao tác an toàn trong vận hành công nghiệp.

Đĩa và ghế van bằng đồng hoặc inox được mài phẳng, đảm bảo độ kín tuyệt đối. Đường dẫn bên trong thân dạng cong chữ S giúp giảm tổn thất áp suất, duy trì lưu lượng ổn định. Cấu trúc tuyến tính này cho phép điều tiết lưu lượng hơi chính xác, ổn định áp lực trong hệ thống và bảo vệ thiết bị downstream khỏi xung áp.

      |------ Tay quay
      |       |
      |      Trục van
      |       |
      V       |
 +---------------+
 |     Đĩa van    |
 |     ↓ ↑         |
 |-----------------|
 |   → Dòng hơi    |
 +-----------------+

Nhờ nguyên lý cơ học đơn giản và chính xác, van cầu hơi Kitz EN16FCJ DN250 mang lại độ ổn định cao, đóng kín hoàn hảo và tuổi thọ vận hành vượt trội trong môi trường hơi nóng, dầu hoặc khí áp cao.

Ưu điểm

1. Thiết kế chuẩn EN PN16, tương thích toàn bộ hệ thống đường ống châu Âu và Nhật.

2. Thân gang EN-GJL-200 dày, chịu áp suất 16 bar, bền bỉ ở nhiệt độ 200°C.

3. Đĩa và ghế đồng CAC406 hoặc inox CF8M chống mài mòn, kín tuyệt đối.

4. Trục đồng rèn C3771BD chống kẹt, chịu lực xoắn tốt khi đóng mở liên tục.

5. Gioăng graphite và packing PTFE chịu nhiệt, ngăn rò hơi hiệu quả.

6. Tay quay gang đúc nguyên khối, dễ thao tác, xoay nhẹ, an toàn.

7. Sơn epoxy bảo vệ thân khỏi oxy hóa, hơi nước và môi trường ẩm.

8. Thiết kế dòng chảy dạng cầu giảm tổn thất áp, vận hành êm và tiết kiệm năng lượng.

9. Dễ bảo dưỡng, tháo nắp nhanh, thay thế linh kiện tiện lợi.

10. Tuổi thọ cao, duy trì độ kín và hiệu suất sau nhiều năm sử dụng liên tục.

Ứng dụng

Van cầu hơi Kitz EN16FCJ DN250 được ứng dụng phổ biến trong các hệ thống công nghiệp lớn cần điều tiết hơi và dầu truyền nhiệt chính xác. Một số ứng dụng điển hình gồm:

1. Hệ thống hơi trung tâm – điều tiết hơi nồi hơi, ống dẫn chính và bộ trao đổi nhiệt.

2. Nhà máy dệt nhuộm – điều chỉnh hơi cấp cho máy sấy, máy ép, buồng nhuộm.

3. Nhà máy thực phẩm – điều tiết hơi và nước nóng trong dây chuyền tiệt trùng và nấu CIP.

4. Hệ thống dầu truyền nhiệt – kiểm soát dầu nóng cấp cho thiết bị trao đổi nhiệt.

5. Nhà máy hóa chất – điều tiết dòng hơi, khí và dầu trong quy trình sản xuất.

6. Trung tâm HVAC và năng lượng – điều khiển hơi, nước nóng trong khu kỹ thuật công nghiệp.

Lắp đặt & vận hành

Bước 1 – Kiểm tra: Kiểm tra thân van, nắp và mặt bích. Đảm bảo không nứt, sạch và đúng hướng dòng chảy in trên thân.

Bước 2 – Căn chỉnh: Căn van đúng tâm ống, đặt gioăng graphite chính giữa, siết bulong đều hai mặt bích.

Bước 3 – Siết bu-lông: Siết chéo theo hình sao, lực vừa phải để tránh nứt thân gang hoặc méo bích.

Bước 4 – Thử vận hành: Mở tay quay từ từ, kiểm tra độ trơn trục, độ kín khi đóng, và độ ổn định dòng hơi.

Bước 5 – Bảo dưỡng: Định kỳ tra mỡ chịu nhiệt cho trục, thay gioăng nếu có rò hơi, sơn lại lớp epoxy khi bong tróc.

Lưu ý: Không sử dụng cho môi chất ăn mòn mạnh hoặc chứa axit, kiềm đặc. Trước khi tháo van, cần xả hết áp trong hệ thống. Việc bảo trì định kỳ giúp duy trì độ kín và tăng tuổi thọ thiết bị trên 10 năm vận hành.
