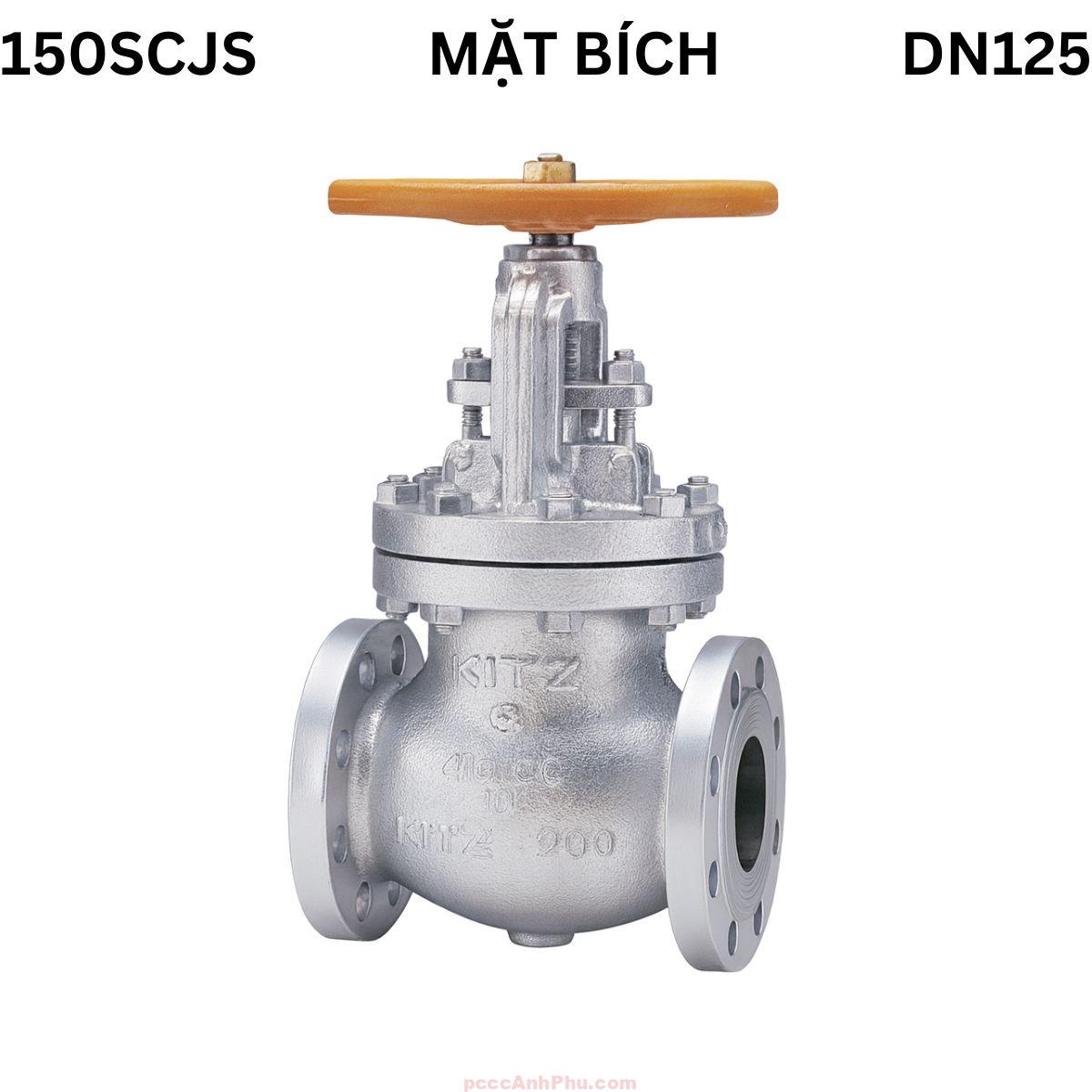

Van cầu hơi thép Kitz 150SCJS DN125

Giới thiệu

Van cầu mặt bích Kitz 150SCJS DN125 là thiết bị điều tiết dòng chảy chuyên dụng trong các hệ thống hơi nóng, khí nén và dầu truyền nhiệt công nghiệp. Thuộc dòng van thép chịu nhiệt cao cấp của thương hiệu Kitz Nhật Bản, sản phẩm này mang đến khả năng vận hành ổn định, độ kín tuyệt đối và tuổi thọ dài trong môi trường nhiệt độ, áp suất cao.

Thân van được chế tạo từ thép carbon ASTM A216 Gr.WCB, chịu được áp suất làm việc đến 19.5 bar và nhiệt độ tối đa 538°C (1000°F). Đây là vật liệu được sử dụng phổ biến trong các thiết bị hơi công nghiệp và đường ống áp lực cao. Đĩa van được hàn phủ hợp kim Cobalt–Chrome (Co–Cr–W) giúp chống mài mòn, tăng khả năng chịu nhiệt và đảm bảo độ kín lâu dài trong quá trình vận hành. Tay quay gang FCD450 kích thước lớn giúp thao tác nhẹ nhàng và chính xác.

Với kích thước DN125 (5 inch), van cầu Kitz 150SCJS là lựa chọn lý tưởng cho hệ thống hơi trung – cao áp, khí nén, dầu nóng và môi chất truyền nhiệt công nghiệp. Thiết kế mặt bích RF tiêu chuẩn ANSI B16.5 giúp kết nối linh hoạt, dễ lắp đặt và đảm bảo độ kín tuyệt đối giữa các đầu nối.

Tham khảo thêm các sản phẩm: van cầu

Cấu tạo tổng quan

Van cầu hơi Kitz 150SCJS DN125 có cấu trúc nắp bulong và trục nâng ngoài (Rising Stem), giúp người vận hành dễ dàng quan sát trạng thái đóng mở. Cấu tạo dạng Swivel Disc cho phép đĩa van tự xoay khi đóng, phân bố đều áp lực tiếp xúc, giảm mài mòn ghế van và tăng độ kín. Toàn bộ thân và nắp được đúc từ thép WCB chịu nhiệt, bề mặt xử lý chống oxy hóa, thích hợp cho môi trường hơi nóng và dầu truyền nhiệt áp cao.

Ghế van được hàn phủ hợp kim Cobalt–Chrome giúp chống mài mòn và đảm bảo khả năng làm kín bền lâu. Trục inox 403 cứng, chống xoắn và ăn mòn tốt. Gioăng graphite mềm không amiăng giúp ngăn rò hơi hiệu quả ngay cả ở nhiệt độ cao. Tay quay gang dẻo FCD450 lớn, sơn tĩnh điện, bền bỉ và dễ thao tác. Toàn bộ chi tiết cơ khí đều được gia công CNC chính xác, kiểm định nghiêm ngặt theo tiêu chuẩn Kitz Nhật Bản.

STT	Bộ phận	Vật liệu	Tiêu chuẩn ASTM
1	Thân van	Thép carbon WCB	ASTM A216 Gr.WCB
2	Nắp van	Thép carbon WCB	ASTM A216 Gr.WCB
3	Trục van	Inox 403	ASTM A276 Tp.403
4	Đĩa van	Thép 13Cr / phủ Co–Cr–W Alloy	ASTM A351 Gr.CF8M
5	Ghế van	Thép carbon + hàn cứng HF	ASTM A182 Gr.F6a
6	Gioăng làm kín	Graphite chịu nhiệt	ASTM F36
7	Bu-lông / đai ốc	Thép hợp kim B7 / 2H	ASTM A193 / A194
8	Tay quay	Gang dẻo FCD450	ASTM A536
9	Ống dẫn trục	Inox F6a	ASTM A182
10	Đệm kín	Graphite mềm không amiăng	ASME B16.20

Từng chi tiết trong cấu tạo của van được kiểm định độ bền, độ kín và độ chính xác lắp ráp. Nhờ đó, van cầu Kitz DN125 đảm bảo vận hành ổn định và an toàn trong mọi điều kiện làm việc khắt khe nhất.

Nguyên lý hoạt động

Van cầu mặt bích Kitz 150SCJS DN125 hoạt động dựa trên cơ chế nâng – hạ đĩa tuyến tính. Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, trục ren nâng đĩa lên, cho phép lưu chất đi qua thân van. Khi xoay cùng chiều, đĩa hạ xuống, ép chặt vào ghế van, ngăn dòng hoàn toàn. Cơ cấu Rising Stem cho phép người dùng dễ nhận biết trạng thái mở – đóng qua độ cao của trục van.

     |------ Tay quay
     |       |
     |      Trục nâng
     |       |
     V       |
 +---------------------+
 |       Đĩa van        |
 |       ↓ ↑             |
 |-----------------------|
 |   → Dòng hơi / khí    |
 +-----------------------+

Đĩa dạng Swivel Disc có khả năng tự xoay nhẹ, giúp lực ép phân bố đều, giảm mài mòn và kéo dài tuổi thọ ghế van. Thiết kế thân cầu giúp dòng hơi đổi hướng mượt, hạn chế tổn thất áp suất và giảm rung động trong quá trình vận hành, đặc biệt phù hợp với hệ thống hơi trung áp hoặc dầu truyền nhiệt tuần hoàn.

Ưu điểm nổi bật

1. Vật liệu WCB chịu nhiệt tới 538°C, vận hành ổn định trong môi trường hơi trung áp.

2. Đĩa và ghế van phủ Co–Cr–W chống xước, duy trì độ kín hoàn hảo.

3. Trục inox 403 bền, chịu xoắn và ăn mòn hiệu quả.

4. Gioăng graphite chịu nhiệt, không amiăng, kín tuyệt đối ở nhiệt cao.

5. Tay quay gang dẻo FCD450 lớn, thao tác nhẹ và an toàn.

6. Cấu trúc Rising Stem giúp quan sát và bảo dưỡng dễ dàng.

7. Swivel Disc tự xoay, giảm lực ma sát và tăng tuổi thọ ghế van.

8. Mặt bích RF chuẩn ANSI B16.5, tương thích hệ thống quốc tế.

9. Van được kiểm định độ kín 100% trước khi xuất xưởng.

10. Sản phẩm chính hãng Kitz Nhật Bản, độ tin cậy cao, tuổi thọ vượt trội.

Ứng dụng tiêu biểu

Nhờ độ kín cao và khả năng chịu nhiệt – chịu áp tốt, van cầu Kitz 150SCJS DN125 được sử dụng rộng rãi trong nhiều lĩnh vực:

1. Hệ thống hơi trung áp trong nhà máy điện, nồi hơi công nghiệp.

2. Hóa dầu – điều tiết dầu nóng, khí công nghiệp, hơi bão hòa.

3. Thực phẩm – kiểm soát hơi nóng trong dây chuyền nấu, hấp, sấy.

4. Dệt nhuộm – điều chỉnh hơi cấp cho máy sấy và nhuộm vải.

5. HVAC – điều tiết nước nóng và hơi trung tâm hệ thống tòa nhà.

6. Cơ khí – vận hành khí và dầu truyền nhiệt trong dây chuyền sản xuất.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Kiểm tra: Đảm bảo đúng DN125, Class 150. Kiểm tra bề mặt bích, đệm graphite và hướng dòng chảy.

Bước 2 – Lắp đặt: Căn chỉnh tâm ống, đặt đệm kín đúng vị trí, siết bulong chéo đều đảm bảo kín tuyệt đối.

Bước 3 – Vận hành: Mở tay quay kiểm tra hành trình trục, đảm bảo nâng – hạ mượt, không kẹt hoặc rò hơi.

Bước 4 – Bảo dưỡng: Tra mỡ chịu nhiệt định kỳ cho trục, thay gioăng graphite khi có dấu hiệu lão hóa.

Lưu ý: Không dùng cho môi chất ăn mòn mạnh như axit hoặc nước muối. Luôn xả áp trước khi tháo. Kiểm tra định kỳ 6–12 tháng để đảm bảo hiệu suất và tuổi thọ vận hành tối đa.
