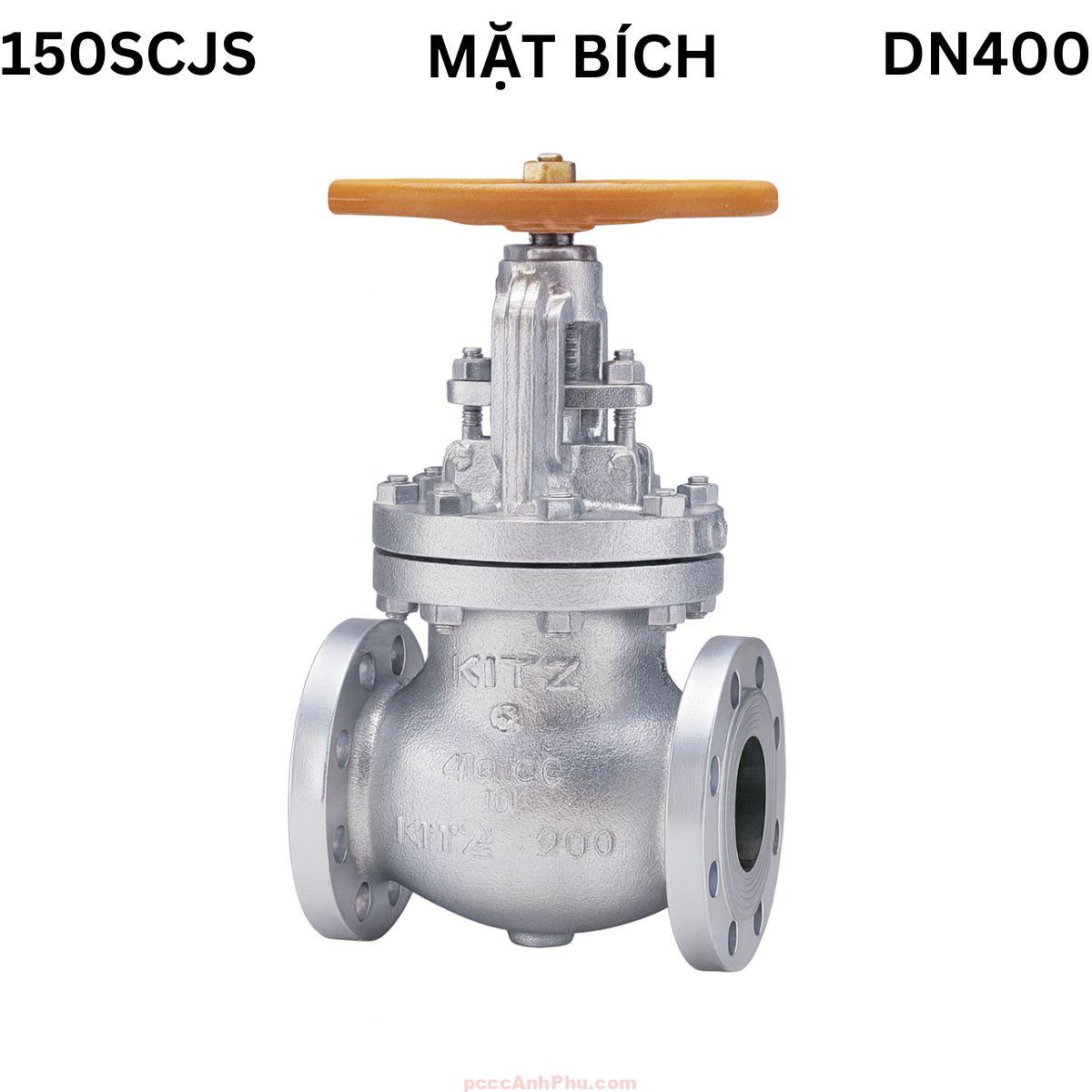

Van cầu hơi thép Kitz 150SCJS DN400

Giới thiệu

Van cầu mặt bích Kitz 150SCJS DN400 là sản phẩm cao cấp của hãng Kitz Nhật Bản, được chế tạo từ thép carbon chịu nhiệt chuyên dùng trong các hệ thống hơi nóng, dầu truyền nhiệt và khí nén công nghiệp. Với khả năng chịu áp – chịu nhiệt vượt trội, van được ứng dụng rộng rãi trong nhà máy điện, hóa dầu, dệt nhuộm, thực phẩm và hệ thống HVAC quy mô lớn.

Thân van được đúc từ thép carbon ASTM A216 Gr.WCB, cho phép làm việc ở nhiệt độ tối đa 538°C (1000°F) và áp suất danh định 19.5 bar. Cấu trúc Swivel Disc thông minh, đĩa xoay nhẹ khi đóng giúp giảm ma sát, phân bố đều lực ép và bảo vệ ghế van khỏi mài mòn. Lớp phủ hợp kim Co–Cr–W (Cobalt–Chrome–Tungsten) trên đĩa giúp van hoạt động bền bỉ trong môi trường hơi nóng khắc nghiệt. Trục van inox 403 chịu xoắn và chịu tải cao, kết hợp với tay quay gang dẻo FCD450, đảm bảo vận hành nhẹ nhàng và an toàn.

Với kích thước DN400 (16 inch), van cầu Kitz 150SCJS là giải pháp lý tưởng cho hệ thống hơi công nghiệp lớn, nơi yêu cầu độ kín tuyệt đối và lưu lượng điều tiết lớn. Thiết kế mặt bích RF chuẩn ANSI B16.5 giúp kết nối dễ dàng và kín khít tuyệt đối.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

Van cầu hơi Kitz 150SCJS DN400 được thiết kế với cấu trúc trục nâng ngoài (Rising Stem) giúp quan sát trạng thái đóng mở dễ dàng. Thân và nắp van bằng thép carbon WCB, chịu nhiệt – chịu áp tốt, phủ lớp sơn chống oxy hóa bên ngoài. Đĩa van dạng Swivel Disc xoay nhẹ khi đóng, giảm lực ma sát và phân bố đều áp lực lên ghế van. Gioăng graphite mềm không amiăng chịu được nhiệt độ cao, giúp duy trì độ kín khít tuyệt đối.

Ghế van được hàn phủ hợp kim Co–Cr–W giúp tăng khả năng chống xước và mài mòn. Trục inox 403 cứng và bền, chống xoắn, đảm bảo vận hành trơn tru trong môi trường nhiệt độ cao. Tay quay gang FCD450 lớn, chắc chắn, sơn tĩnh điện, thao tác nhẹ và an toàn. Toàn bộ chi tiết được kiểm định nghiêm ngặt theo tiêu chuẩn ANSI và JIS, bảo đảm độ bền và hiệu suất tối ưu.

STT	Bộ phận	Vật liệu	Tiêu chuẩn ASTM
1	Thân van	Thép carbon WCB	ASTM A216 Gr.WCB
2	Nắp van	Thép carbon WCB	ASTM A216 Gr.WCB
3	Trục van	Inox 403	ASTM A276 Tp.403
4	Đĩa van	Thép 13Cr / phủ Co–Cr–W Alloy	ASTM A351 Gr.CF8M
5	Ghế van	Thép carbon + hàn cứng HF	ASTM A182 Gr.F6a
6	Gioăng làm kín	Graphite chịu nhiệt	ASTM F36
7	Bu-lông / đai ốc	Thép hợp kim B7 / 2H	ASTM A193 / A194
8	Tay quay	Gang dẻo FCD450	ASTM A536
9	Ống dẫn trục	Inox F6a	ASTM A182
10	Đệm kín	Graphite mềm không amiăng	ASME B16.20

Cấu tạo đồng bộ và vật liệu cao cấp giúp van vận hành bền bỉ, chịu nhiệt – chịu áp tốt, đảm bảo độ kín tuyệt đối trong môi trường hơi nóng hoặc dầu truyền nhiệt áp cao.

Nguyên lý hoạt động

Van cầu Kitz 150SCJS DN400 hoạt động theo cơ chế nâng – hạ tuyến tính. Khi tay quay được xoay ngược chiều kim đồng hồ, trục nâng đĩa lên, cho phép lưu chất đi qua. Khi xoay cùng chiều, đĩa hạ xuống ép chặt vào ghế van, chặn hoàn toàn dòng chảy. Cấu trúc Rising Stem giúp nhận biết trạng thái đóng – mở dễ dàng qua độ cao của trục.

     |------ Tay quay
     |       |
     |      Trục nâng
     |       |
     V       |
 +---------------------+
 |       Đĩa van        |
 |       ↓ ↑             |
 |-----------------------|
 |   → Dòng hơi / khí    |
 +-----------------------+

Đĩa Swivel Disc xoay nhẹ khi đóng, giảm lực ma sát, giúp ghế van ít mòn và duy trì độ kín lâu dài. Thân cầu giúp dòng hơi di chuyển mềm, giảm rung và hạn chế tổn thất áp suất. Đây là đặc điểm giúp van cầu Kitz hoạt động êm và bền hơn so với nhiều dòng van cùng phân khúc.

Ưu điểm nổi bật

1. Thân thép carbon WCB chịu nhiệt tới 538°C, lý tưởng cho hệ thống hơi công nghiệp.

2. Đĩa và ghế phủ Co–Cr–W chống mài mòn, duy trì độ kín tuyệt đối.

3. Trục inox 403 chịu xoắn, ổn định trong môi trường nhiệt cao.

4. Gioăng graphite mềm không amiăng, kín tuyệt đối ở áp suất cao.

5. Tay quay gang FCD450 lớn, thao tác nhẹ và an toàn.

6. Cấu trúc Rising Stem cho phép kiểm soát trạng thái vận hành trực quan.

7. Swivel Disc tự xoay, giảm lực ma sát, kéo dài tuổi thọ ghế van.

8. Mặt bích RF chuẩn ANSI B16.5, kết nối nhanh, kín khít tuyệt đối.

9. Độ kín kiểm định đạt 100% tại nhà máy Kitz.

10. Sản phẩm chính hãng Nhật Bản, độ tin cậy và tuổi thọ vượt trội.

Ứng dụng tiêu biểu

Van cầu mặt bích Kitz 150SCJS DN400 được sử dụng phổ biến trong nhiều hệ thống công nghiệp quy mô lớn:

1. Nhà máy điện – điều tiết hơi trung áp, hơi bão hòa và hơi quá nhiệt.

2. Ngành hóa dầu – điều khiển dầu truyền nhiệt, khí công nghiệp.

3. Dệt nhuộm – cấp hơi nóng cho máy sấy, ép và nhuộm vải.

4. Thực phẩm – sử dụng trong hệ thống hơi hấp, nấu, tiệt trùng.

5. HVAC – điều tiết hơi trung tâm, khí nóng và nước nóng.

6. Cơ khí – điều chỉnh khí và dầu kỹ thuật trong dây chuyền sản xuất.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Kiểm tra: Đảm bảo đúng DN400, Class 150. Kiểm tra bề mặt bích, hướng dòng chảy và gioăng graphite.

Bước 2 – Lắp đặt: Căn chỉnh đồng tâm ống, lắp đệm kín đúng vị trí, siết bulong đều theo hình sao để đảm bảo kín tuyệt đối.

Bước 3 – Vận hành: Mở tay quay kiểm tra hành trình trục, đảm bảo nâng – hạ mượt, không rò rỉ.

Bước 4 – Bảo dưỡng: Tra mỡ chịu nhiệt định kỳ cho trục, thay gioăng graphite khi có dấu hiệu lão hóa.

Lưu ý: Không dùng với môi chất ăn mòn mạnh như axit hoặc nước muối. Luôn xả áp trước khi tháo. Kiểm tra định kỳ 6–12 tháng giúp đảm bảo độ kín và hiệu suất tối đa.
