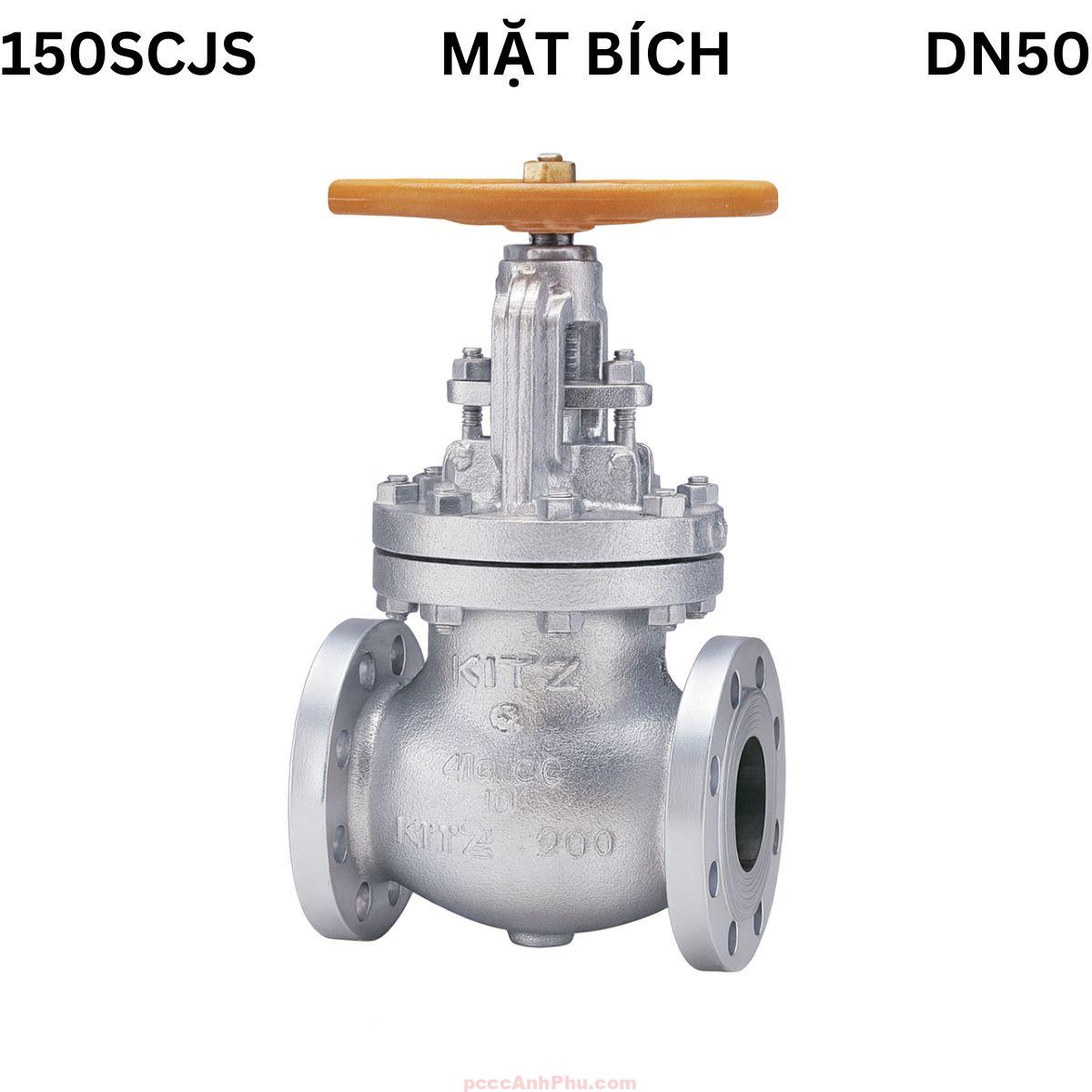

Van cầu hơi thép Kitz 150SCJS DN50

Giới thiệu

Van cầu mặt bích Kitz 150SCJS DN50 là dòng van thép chịu nhiệt cao cấp đến từ Nhật Bản, được thiết kế chuyên biệt cho hệ thống hơi nóng, khí nén và dầu truyền nhiệt công nghiệp. Với cấu trúc chắc chắn, khả năng chịu áp và độ kín tuyệt đối, sản phẩm đáp ứng tiêu chuẩn ANSI Class 150. Dòng van này được ứng dụng rộng rãi trong các nhà máy năng lượng, hóa dầu, thực phẩm, dệt may và HVAC công nghiệp nặng.

Thân van được chế tạo từ thép carbon ASTM A216 Gr.WCB – vật liệu có độ bền cơ học cao, chịu được nhiệt độ làm việc tối đa 538°C (1000°F) và áp suất đến 19.5 bar. Đây là loại thép chuyên dùng trong các thiết bị áp lực và hệ thống hơi trung – cao áp. Đĩa van được hàn phủ hợp kim Cobalt–Chrome (Co–Cr–W Alloy) giúp chống mài mòn, duy trì khả năng kín và ổn định khi vận hành trong môi trường nhiệt độ cao kéo dài. Trục inox 403 mạ cứng chống xoắn và ăn mòn, đảm bảo độ bền vượt trội trong điều kiện khắc nghiệt.

Với kích thước DN50 (2 inch), van cầu hơi Kitz 150SCJS là lựa chọn lý tưởng cho hệ thống hơi trung áp, đường ống dầu và khí công nghiệp. Tay quay gang dẻo FCD450 có đường kính lớn, thao tác nhẹ nhàng và an toàn. Thiết kế mặt bích RF (Raised Face) chuẩn ANSI B16.5 giúp kết nối dễ dàng và đảm bảo độ kín tuyệt đối khi lắp đặt.

Tham khảo thêm các sản phẩm: van cầu

Cấu tạo tổng quan

Van cầu Kitz 150SCJS DN50 có thiết kế nắp bulong và trục nâng ngoài (Rising Stem), cho phép người vận hành nhận biết trực tiếp trạng thái đóng mở. Thân và nắp van được chế tạo từ thép carbon WCB dày, có khả năng chịu nhiệt tối đa 538°C và áp lực vận hành bền vững đến 19.5 bar. Đĩa van dạng xoay (Swivel Disc) giúp phân bố lực đều, giảm mài mòn ghế van và tăng tuổi thọ sử dụng. Cấu trúc tay quay gang dẻo bền bỉ giúp vận hành nhẹ nhàng, ổn định và an toàn trong môi trường công nghiệp.

Ghế van và đĩa được hàn cứng bằng hợp kim Cobalt–Chrome, giúp chống ăn mòn và mài mòn do dòng hơi tốc độ cao. Gioăng graphite chịu nhiệt cao, không amiăng, kết hợp bulong thép hợp kim B7 giúp tăng độ kín tuyệt đối giữa thân và nắp van. Mỗi van đều được Kitz kiểm định áp lực và độ kín nghiêm ngặt trước khi xuất xưởng, đảm bảo an toàn và hiệu suất vận hành tối đa.

Tất cả vật liệu cấu thành đều được Kitz kiểm tra nghiêm ngặt. Van cầu 150SCJS DN50 đảm bảo độ kín tuyệt đối và tuổi thọ lâu dài khi hoạt động liên tục trong hệ thống hơi trung áp – cao áp.

Nguyên lý hoạt động

Van cầu hơi Kitz 150SCJS DN50 hoạt động theo cơ chế nâng – hạ đĩa tuyến tính. Khi xoay tay quay ngược chiều kim đồng hồ, trục ren nâng đĩa van lên cho phép hơi hoặc khí đi qua. Khi xoay cùng chiều, đĩa hạ xuống ép chặt vào vòng ghế, ngăn dòng chảy hoàn toàn. Cấu trúc Rising Stem giúp người vận hành dễ quan sát trạng thái mở – đóng thông qua vị trí trục.

     |------ Tay quay
     |       |
     |      Trục nâng
     |       |
     V       |
 +---------------------+
 |       Đĩa van        |
 |       ↓ ↑             |
 |-----------------------|
 |   → Dòng hơi / khí    |
 +-----------------------+

Đĩa dạng Swivel Disc có khả năng tự xoay khi đóng, giúp giảm mài mòn và tăng độ kín. Nhờ thân van dạng cầu, dòng hơi được chuyển hướng mượt mà, giảm rung và hạn chế tổn thất áp suất. Đây là cơ chế vận hành tối ưu cho hệ thống hơi nóng và dầu truyền nhiệt công nghiệp.

Ưu điểm nổi bật

1. Thép WCB chịu nhiệt đến 538°C, vận hành bền trong hệ thống hơi trung áp.

2. Đĩa và ghế van phủ hợp kim Co–Cr–W chống mài mòn, kín tuyệt đối.

3. Trục inox 403 mạ cứng, chống xoắn, ổn định trong điều kiện áp cao.

4. Gioăng graphite chịu nhiệt, không amiăng, kín hoàn toàn khi chịu tải nhiệt.

5. Tay quay FCD450 lớn, xoay nhẹ, thao tác dễ dàng.

6. Nắp bulong dễ tháo lắp, bảo dưỡng nhanh chóng và an toàn.

7. Swivel Disc giúp phân bố lực đều, tăng độ kín và giảm hao mòn.

8. Mặt bích RF chuẩn ANSI B16.5, tương thích quốc tế.

9. Kiểm định nghiêm ngặt, độ kín đạt 100% theo tiêu chuẩn Kitz.

10. Sản phẩm chính hãng Nhật Bản, tuổi thọ cao, vận hành ổn định.

Ứng dụng tiêu biểu

Van cầu mặt bích Kitz 150SCJS DN50 được ứng dụng rộng rãi trong các lĩnh vực công nghiệp có yêu cầu chịu nhiệt và áp cao:

1. Hệ thống hơi trung áp – điều tiết, xả và cấp hơi chính xác.

2. Nhà máy hóa dầu – kiểm soát lưu lượng dầu nóng, khí công nghiệp.

3. Dệt nhuộm – điều chỉnh hơi nóng cho máy sấy, ép và nhuộm.

4. HVAC công nghiệp – điều tiết nước nóng và hơi trung tâm.

5. Ngành thực phẩm – vận hành hệ thống hấp, nấu, tiệt trùng.

6. Nhiệt điện – kiểm soát hơi bão hòa, đường ống cấp – hồi hơi.

7. Ngành cơ khí – điều tiết khí và dầu truyền nhiệt trong dây chuyền sản xuất.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Kiểm tra: Đảm bảo đúng DN50, Class 150. Kiểm tra bề mặt bích và đệm kín graphite không hư hại.

Bước 2 – Lắp đặt: Căn chỉnh tâm ống, lắp đệm kín, siết bulong đều theo hình sao để đảm bảo kín hoàn toàn.

Bước 3 – Vận hành: Mở tay quay kiểm tra hành trình trục, đảm bảo nâng – hạ mượt, không kẹt.

Bước 4 – Bảo dưỡng: Tra mỡ chịu nhiệt định kỳ cho trục, kiểm tra packing graphite, thay thế khi có rò hơi.

Lưu ý: Không dùng cho môi chất ăn mòn mạnh như axit hoặc nước muối. Luôn xả áp trước khi tháo. Kiểm tra định kỳ 6–12 tháng để duy trì độ kín và tuổi thọ vận hành.
