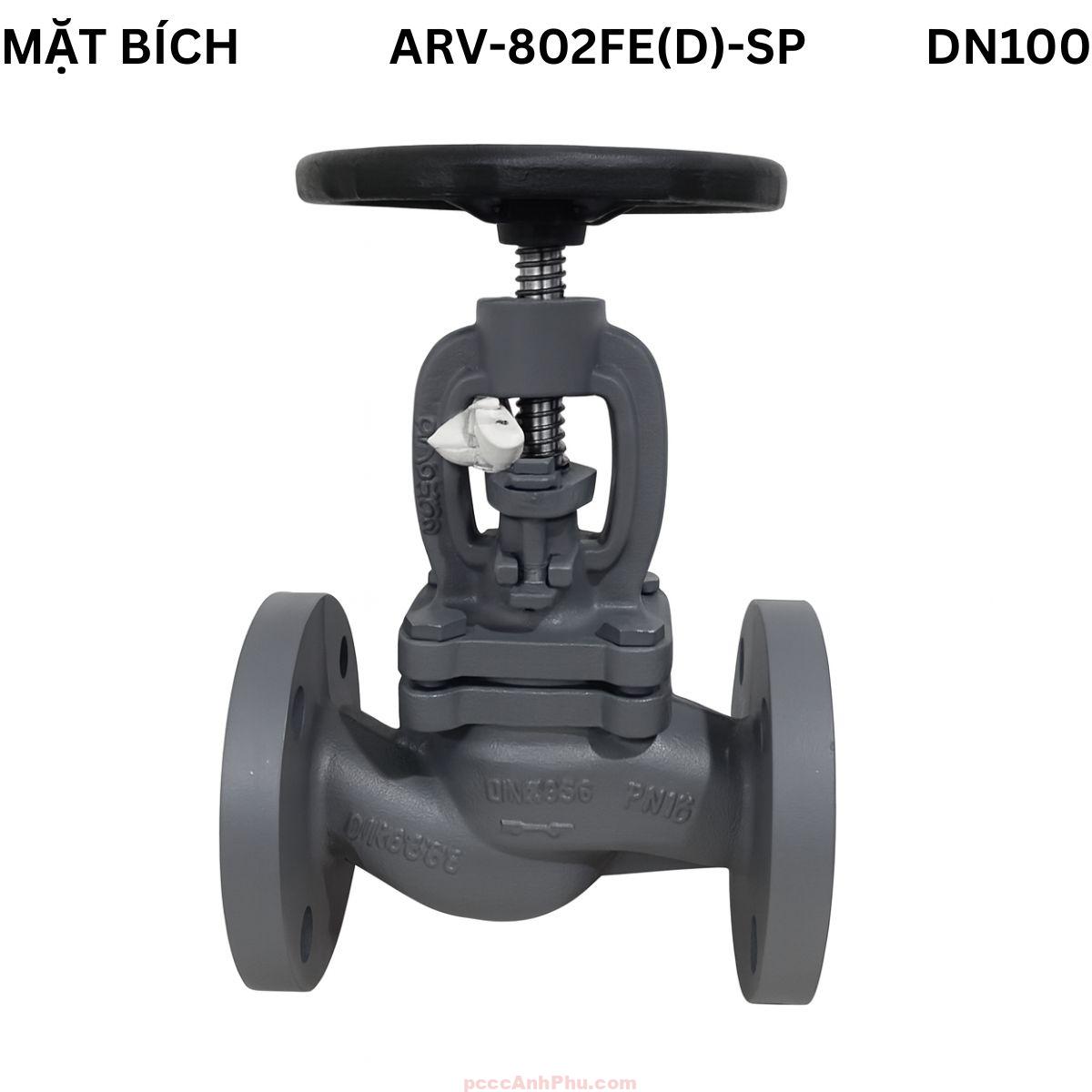

Van cầu mặt bích Arita ARV-802FE(D)-SP DN100

Giới thiệu

Van cầu ARITA ARV-802FE(D)-SP PN16 DN100 là dòng van cầu chữ S (S-Pattern Globe Valve) cao cấp do hãng ARITA – Malaysia sản xuất, chuyên dùng cho hệ thống hơi nước, dầu truyền nhiệt, khí nén và nước nóng công nghiệp. Với kích thước DN100 (4 inch), van có khả năng chịu áp suất làm việc 16 bar, nhiệt độ tối đa 200°C, kết nối mặt bích tiêu chuẩn PN16 theo BS EN1092-2:1997. Thiết kế thân chữ S giúp lưu lượng lớn hơn, giảm tổn thất áp suất, đồng thời duy trì độ ổn định và hiệu suất vận hành cao trong môi trường áp lực lớn.

ARITA ARV-802FE(D)-SP DN100 được đúc nguyên khối từ vật liệu gang cầu có độ bền cơ học cao, đĩa và trục van làm từ thép hợp kim 2Cr13 chịu mài mòn và ăn mòn. Ghế van được gia công mài tinh đạt chuẩn Class VI cho độ kín tuyệt đối. Gioăng graphite + thép giãn nở chịu nhiệt tốt, giúp van làm việc ổn định trong điều kiện hơi nóng hoặc dầu áp lực cao. Tay vặn gang cầu phủ sơn tĩnh điện giúp thao tác nhẹ nhàng, không bị oxy hóa. Đây là dòng van cầu phù hợp cho các hệ thống hơi trung tâm, trạm năng lượng, công nghiệp thực phẩm và dây chuyền hóa chất công nghiệp.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

Van cầu ARITA ARV-802FE(D)-SP DN100 có cấu trúc cơ khí chắc chắn và độ chính xác cao. Thân van được đúc liền khối bằng gang cầu (Cast Iron), có khả năng chịu áp suất 16 bar, chịu nhiệt 200°C. Thiết kế dòng chảy chữ S giúp lưu lượng ổn định, giảm tổn thất áp và tiếng ồn. Đĩa và trục van được chế tạo từ thép hợp kim 2Cr13 có độ cứng cao, chống mài mòn. Ghế van được mài tinh, đảm bảo kín khít tuyệt đối. Gioăng graphite kết hợp thép giãn nở giúp van chịu được áp suất và nhiệt độ cao mà không bị biến dạng.

Kích thước tổng thể DN100 dài 350 mm, đường kính mặt bích 220 mm, tiêu chuẩn PN16, phù hợp kết nối với hệ thống đường ống công nghiệp. Bên trong thân van được thiết kế cong mềm mại để dòng lưu chất di chuyển ổn định, giảm ma sát và giảm tổn thất năng lượng. Lớp sơn epoxy phủ toàn thân chống ăn mòn, tăng độ bền trong môi trường hơi nước hoặc dầu. Nhờ cấu trúc chắc chắn, ARITA DN100 có thể hoạt động ổn định trong thời gian dài, đáp ứng yêu cầu vận hành liên tục của các nhà máy công nghiệp.

Van cầu ARITA DN100 là lựa chọn lý tưởng cho hệ thống hơi trung tâm và các nhà máy năng lượng đòi hỏi độ bền, độ kín và độ ổn định cao.

Nguyên lý hoạt động

Van cầu ARITA ARV-802FE(D)-SP DN100 hoạt động theo cơ chế điều tiết tuyến tính. Khi tay vặn được xoay ngược chiều kim đồng hồ, trục vít inox 2Cr13 nâng đĩa van lên, tạo lối thông cho lưu chất đi qua. Khi xoay cùng chiều, đĩa van hạ xuống ép chặt vào ghế van, ngăn hoàn toàn dòng chảy. Thiết kế dòng chảy chữ S giúp lưu lượng đi qua mượt hơn, giảm tổn thất áp suất và hạn chế hiện tượng búa nước trong hệ thống hơi nóng áp lực cao.

     _________
    |         |  (Tay vặn gang cầu)
    |  ARV-802|----> Điều tiết lưu lượng tuyến tính
    |_________|
         ||
         || ← Trục inox 2Cr13
         ||
     ____||______
    |           | ← Đĩa van thép 2Cr13
    |___________|
        ↓   ||
        ↓   || ← Hướng dòng chảy
     ===================

Ghế và đĩa van được mài tinh cho độ kín Class VI, đảm bảo không rò rỉ. Khi van mở một phần, lưu lượng được điều tiết chính xác, duy trì áp suất và nhiệt độ ổn định trong hệ thống. Van có thể kết hợp với bộ điều khiển điện hoặc khí nén để vận hành tự động. Tay vặn gang cầu kích thước lớn giúp thao tác nhẹ nhàng, an toàn ngay cả khi làm việc trong môi trường nhiệt độ cao.

Van có thể lắp đặt theo phương ngang hoặc dọc, miễn hướng dòng chảy trùng với mũi tên trên thân van. Nắp bulông rời giúp tháo lắp dễ dàng, thuận tiện trong bảo trì và kiểm tra định kỳ.

Ưu điểm nổi bật

Thiết kế dòng chảy chữ S: Tăng lưu lượng, giảm tổn thất áp và tiếng ồn, giúp vận hành êm ái.

Độ kín tuyệt đối: Bề mặt ghế và đĩa van mài tinh đạt Class VI, không rò rỉ hơi hay dầu.

Chịu áp – chịu nhiệt cao: Làm việc ổn định ở 16 bar, 200°C, phù hợp hệ thống hơi và dầu nhiệt.

Vật liệu cao cấp: Gang cầu, 2Cr13, graphite – chịu mài mòn, bền cơ học, chống ăn mòn.

Dễ bảo trì: Cấu trúc nắp bulông rời, dễ tháo lắp, thuận tiện kiểm tra định kỳ.

Thương hiệu uy tín: ARITA Malaysia – đạt tiêu chuẩn EN, DIN, ISO, được tin dùng tại nhiều nhà máy khu vực Đông Nam Á.

Ứng dụng tiêu biểu

Van cầu ARITA ARV-802FE(D)-SP DN100 được ứng dụng trong hệ thống hơi nước công nghiệp, hệ thống dầu truyền nhiệt, HVAC trung tâm, dây chuyền sản xuất thực phẩm và nhà máy năng lượng. Van thường được lắp tại các tuyến ống chính, nơi yêu cầu điều tiết hoặc ngắt dòng chính xác.

Bên cạnh đó, sản phẩm được dùng trong nhà máy hóa chất, hệ thống dầu tuần hoàn và dây chuyền xử lý nhiệt. Với độ kín cao, khả năng chịu nhiệt – chịu áp tốt và vận hành ổn định, ARITA DN100 giúp đảm bảo an toàn và hiệu quả cho toàn hệ thống công nghiệp.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị bề mặt ống. Làm sạch hai đầu ống, loại bỏ tạp chất, gỉ sét hoặc dầu mỡ trước khi lắp.

Bước 2: Đặt gioăng kín. Sử dụng gioăng graphite hoặc PTFE chịu nhiệt, căn chỉnh đều giữa hai mặt bích.

Bước 3: Căn hướng dòng chảy. Hướng mũi tên in nổi trên thân van phải trùng hướng lưu chất.

Bước 4: Siết bulông đều lực. Siết chéo để phân bố lực đồng đều, tránh rò rỉ và lệch trục.

Bước 5: Kiểm tra kín khít. Tăng áp dần, kiểm tra tại các mối nối và thân van để đảm bảo không rò rỉ.

Bước 6: Bảo trì định kỳ. Mỗi 6 tháng kiểm tra đĩa, ghế và gioăng, vệ sinh thân van và bôi trơn trục bằng mỡ chịu nhiệt.

Với thiết kế dòng chảy chữ S hiện đại, vật liệu cao cấp và khả năng vận hành ổn định, van cầu ARITA ARV-802FE(D)-SP DN100 là lựa chọn hàng đầu cho các hệ thống hơi, dầu và nước nóng công nghiệp. Sản phẩm mang lại hiệu suất tối ưu, độ kín tuyệt đối và độ bền vượt trội – khẳng định chất lượng kỹ thuật của Malaysia.
