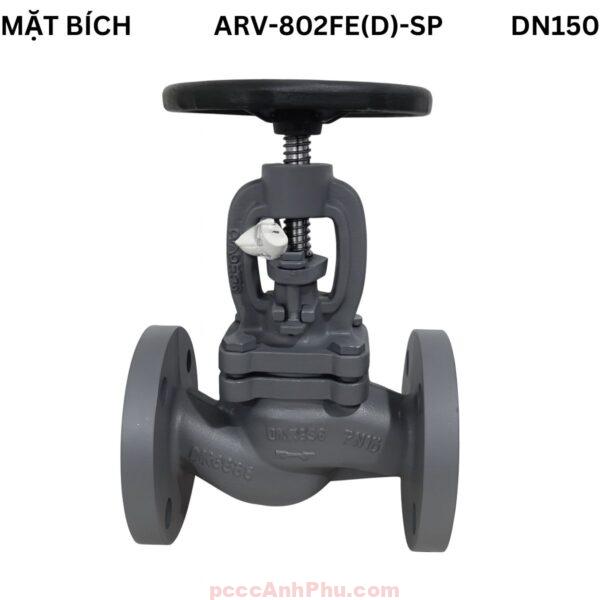

Van cầu mặt bích Arita ARV-802FE(D)-SP DN150

Giới thiệu

Van cầu ARITA ARV-802FE(D)-SP PN16 DN150 là dòng van cầu công nghiệp cao cấp dạng chữ S (S-Pattern Globe Valve) do thương hiệu ARITA – Malaysia sản xuất, chuyên dùng cho các hệ thống hơi nước, dầu truyền nhiệt, khí nén và nước nóng áp suất cao. Với kích thước DN150 (6 inch), van có khả năng chịu áp suất làm việc 16 bar, nhiệt độ tối đa 200°C và kết nối mặt bích tiêu chuẩn PN16 theo BS EN1092-2:1997. Thiết kế thân van dạng dòng chảy chữ S giúp tăng lưu lượng, giảm tổn thất áp suất và đảm bảo hiệu suất vận hành ổn định trong môi trường công nghiệp khắt khe.

ARITA ARV-802FE(D)-SP DN150 được chế tạo từ vật liệu gang cầu đúc liền khối có độ bền cơ học cao. Đĩa và trục van làm bằng thép hợp kim 2Cr13 có khả năng chịu mài mòn, ăn mòn và chịu nhiệt tốt. Ghế van được gia công mài tinh đạt chuẩn Class VI, giúp đóng kín tuyệt đối. Gioăng graphite kết hợp thép giãn nở chịu được nhiệt độ cao và áp lực lớn, đảm bảo độ kín tuyệt đối trong quá trình vận hành. Tay vặn gang cầu phủ sơn tĩnh điện giúp thao tác dễ dàng, chống oxy hóa và duy trì độ bền lâu dài. Đây là dòng van lý tưởng cho hệ thống hơi trung tâm, nhà máy năng lượng, công nghiệp dầu khí và thực phẩm.

Tham khảo thêm các sản phẩm: van cầu

Cấu tạo tổng quan

Van cầu ARITA ARV-802FE(D)-SP DN150 có cấu trúc cơ khí chính xác, được thiết kế để hoạt động bền bỉ trong môi trường áp suất cao và nhiệt độ lớn. Thân van được đúc nguyên khối từ gang cầu (Ductile Iron) có khả năng chịu lực và chống biến dạng. Đĩa và trục van bằng thép hợp kim 2Cr13 chịu mài mòn và ăn mòn trong điều kiện hơi nóng. Ghế van được mài tinh giúp đảm bảo độ kín Class VI. Gioăng graphite + thép giãn nở chịu được áp suất và nhiệt độ cao, giúp ngăn ngừa rò rỉ và bảo vệ hệ thống. Tất cả các chi tiết được gia công chính xác theo tiêu chuẩn BS EN13789 và EN12266.

Kích thước tổng thể DN150 dài 480 mm, đường kính mặt bích 285 mm, phù hợp tiêu chuẩn PN16. Bề mặt thân van được phủ epoxy xanh giúp chống ăn mòn và tăng độ bền khi làm việc trong môi trường có hơi nước hoặc dầu. Thiết kế dòng chảy chữ S giúp giảm ma sát, tối ưu lưu lượng và tiết kiệm năng lượng. Van có nắp bulông rời, thuận tiện cho việc tháo lắp, kiểm tra và bảo trì định kỳ.

Nhờ cấu tạo chắc chắn và vật liệu cao cấp, ARITA DN150 có thể hoạt động liên tục trong môi trường nhiệt độ cao mà vẫn giữ được độ kín tuyệt đối. Sản phẩm này đáp ứng các tiêu chuẩn nghiêm ngặt trong ngành năng lượng, công nghiệp hơi và dầu khí.

Nguyên lý hoạt động

Van cầu ARITA ARV-802FE(D)-SP DN150 hoạt động theo cơ chế điều tiết tuyến tính. Khi tay vặn được xoay ngược chiều kim đồng hồ, trục vít inox 2Cr13 nâng đĩa van lên, cho phép lưu chất đi qua. Khi xoay cùng chiều, đĩa van hạ xuống ép chặt vào ghế van, ngăn chặn hoàn toàn dòng chảy. Thiết kế dòng chảy chữ S giúp lưu lượng đi qua mượt, giảm tổn thất áp suất và hạn chế búa nước trong hệ thống hơi nóng hoặc dầu truyền nhiệt.

     _________
    |         |  (Tay vặn gang cầu)
    |  ARV-802|----> Điều tiết lưu lượng tuyến tính
    |_________|
         ||
         || ← Trục inox 2Cr13
         ||
     ____||______
    |           | ← Đĩa van thép 2Cr13
    |___________|
        ↓   ||
        ↓   || ← Hướng dòng chảy
     ===================

Ghế và đĩa van được mài tinh để đạt độ kín Class VI, đảm bảo không rò rỉ ngay cả trong áp suất cao. Khi mở một phần, lưu lượng được điều tiết chính xác, giúp duy trì áp suất ổn định trong hệ thống. Van có thể được gắn thêm bộ điều khiển điện hoặc khí nén để tự động hóa hoạt động. Tay vặn lớn giúp thao tác dễ dàng và an toàn trong môi trường nhiệt độ cao.

Van có thể lắp đặt theo phương ngang hoặc dọc, miễn hướng dòng chảy tuân thủ mũi tên in nổi trên thân van. Cấu trúc nắp bulông rời giúp tháo lắp nhanh chóng và thuận tiện trong công tác bảo trì hoặc thay thế linh kiện.

Ưu điểm nổi bật

Thiết kế dòng chảy chữ S: Tăng lưu lượng, giảm tổn thất áp, giúp hệ thống vận hành êm ái và tiết kiệm năng lượng.

Độ kín tuyệt đối: Ghế và đĩa van mài tinh đạt chuẩn Class VI, không rò rỉ dù ở áp suất cao.

Chịu nhiệt – chịu áp tốt: Làm việc ổn định ở 16 bar, 200°C, phù hợp cho hơi nước và dầu nhiệt.

Vật liệu cao cấp: Gang cầu, 2Cr13, graphite – bền bỉ, chống ăn mòn và chịu mài mòn hiệu quả.

Dễ bảo trì: Nắp rời giúp tháo lắp nhanh chóng, dễ kiểm tra và vệ sinh.

Thương hiệu uy tín: ARITA Malaysia – đạt tiêu chuẩn EN, DIN, ISO, được sử dụng tại nhiều hệ thống công nghiệp lớn.

Ứng dụng tiêu biểu

Van cầu ARITA ARV-802FE(D)-SP DN150 được ứng dụng trong hệ thống hơi nước công nghiệp, dầu truyền nhiệt, trạm năng lượng, hệ thống HVAC trung tâm và dây chuyền chế biến thực phẩm. Van được lắp đặt tại vị trí điều tiết hoặc ngắt dòng chảy chính, giúp duy trì lưu lượng và áp suất ổn định trong hệ thống.

Sản phẩm còn được dùng trong nhà máy hóa chất, hệ thống dầu tuần hoàn và dây chuyền công nghiệp nặng. Với khả năng chịu áp – chịu nhiệt vượt trội, ARITA DN150 mang lại hiệu suất cao, an toàn và tuổi thọ dài lâu, là lựa chọn hàng đầu cho hệ thống hơi công nghiệp hiện đại.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị bề mặt ống. Làm sạch hai đầu ống, loại bỏ bụi bẩn và dầu mỡ trước khi lắp đặt.

Bước 2: Đặt gioăng kín. Dùng gioăng graphite hoặc PTFE chịu nhiệt, căn chỉnh chính xác giữa hai mặt bích.

Bước 3: Căn hướng dòng chảy. Tuân theo mũi tên in nổi trên thân van để đảm bảo hoạt động đúng hướng.

Bước 4: Siết bulông đều lực. Siết chéo để phân bố lực đều, tránh lệch trục và rò rỉ.

Bước 5: Kiểm tra vận hành. Tăng áp dần, kiểm tra tại các mối nối và vùng nắp van.

Bước 6: Bảo trì định kỳ. Mỗi 6 tháng kiểm tra đĩa, ghế và gioăng, vệ sinh thân van và tra mỡ chịu nhiệt cho trục van.

Với thiết kế dòng chảy chữ S hiện đại, vật liệu chất lượng cao và độ kín tuyệt đối, van cầu ARITA ARV-802FE(D)-SP DN150 là lựa chọn lý tưởng cho các hệ thống hơi, dầu và nước nóng công nghiệp. Sản phẩm kết hợp hiệu suất vượt trội, độ bền cao và khả năng vận hành ổn định – minh chứng cho chất lượng kỹ thuật hàng đầu của Malaysia.
