Van cầu mặt bích đồng 1 chiều Minh hòa MIHA DN20

Giới thiệu

Van cầu đồng mặt bích một chiều MIHA DN20 là thiết bị điều tiết dòng chảy chuyên dụng cho nước và dầu, do thương hiệu Minh Hòa Việt Nam sản xuất. Với kích thước DN20 (tương đương ¾ inch), van được sử dụng rộng rãi trong các hệ thống cấp nước, dầu bôi trơn, và đường ống dầu công nghiệp. Sản phẩm được chế tạo chắc chắn, vận hành bền bỉ và đảm bảo dòng chảy chỉ theo một hướng cố định, giúp bảo vệ máy bơm và thiết bị đường ống khỏi hiện tượng chảy ngược.

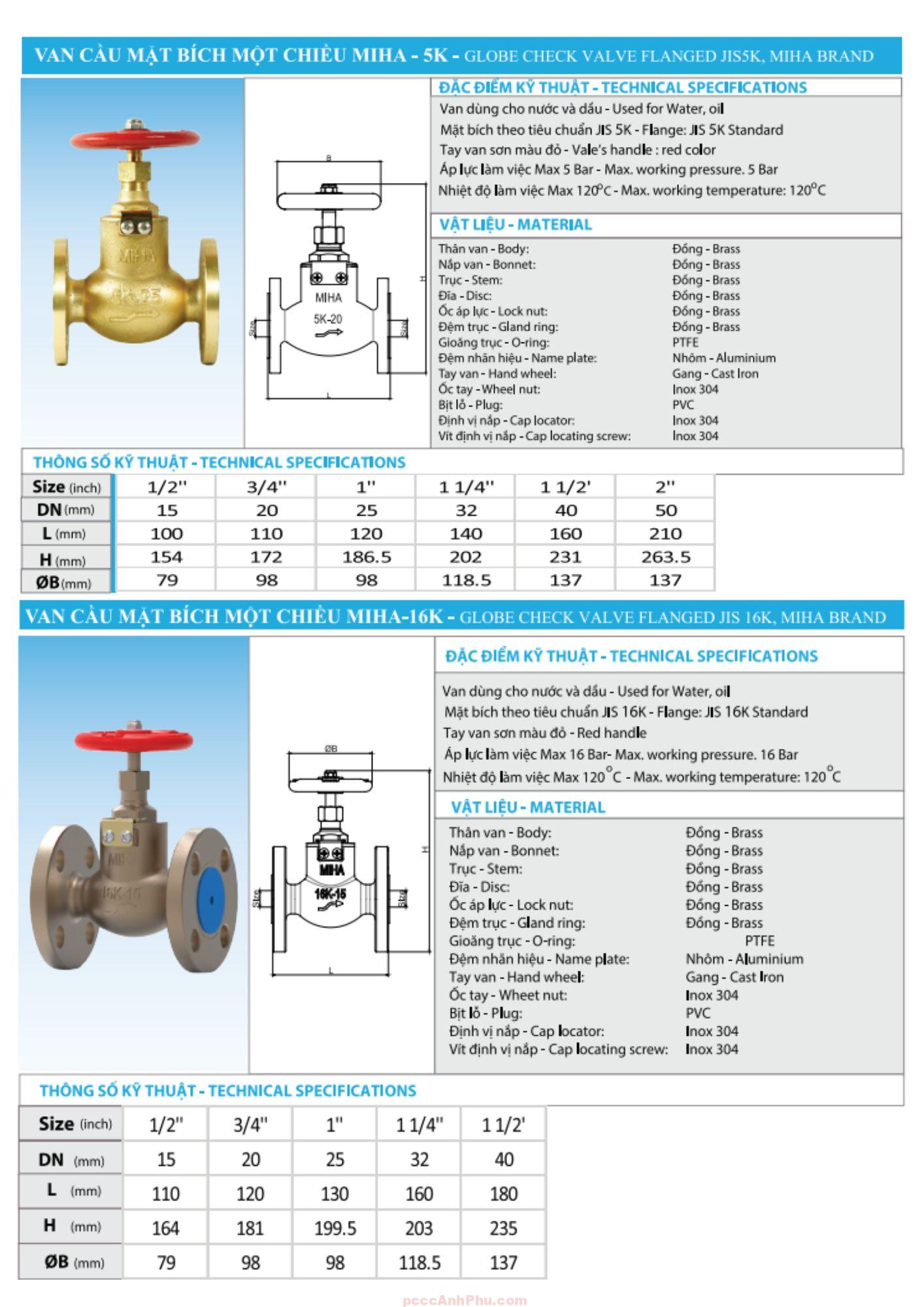

Van cầu MIHA DN20 được sản xuất theo tiêu chuẩn JIS 5K và JIS 16K, thân bằng đồng thau đúc liền khối, trục inox 304 và tay vặn gang phủ sơn đỏ chống gỉ. Van có khả năng chịu áp suất tối đa 16 bar, chịu nhiệt đến 120°C, đảm bảo hiệu suất ổn định trong môi trường nước và dầu. Cấu trúc gọn gàng, độ kín cao giúp van hoạt động êm, tiết kiệm năng lượng và kéo dài tuổi thọ hệ thống.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

Van cầu đồng mặt bích một chiều MIHA DN20 có cấu tạo bền chắc và tỉ mỉ đến từng chi tiết. Thân van và nắp được đúc từ đồng thau nguyên khối, chống ăn mòn và chịu áp lực tốt. Đĩa van bên trong được thiết kế tự đóng khi dòng chảy ngược, bảo đảm chỉ cho lưu chất đi theo hướng quy định. Trục vít và các chi tiết truyền động bằng inox 304 giúp vận hành nhẹ, không gỉ sét trong môi trường ẩm hoặc có dầu.

Phần thân van có hai mặt bích đối xứng giúp kết nối dễ dàng với đường ống theo tiêu chuẩn JIS. Các lỗ bulong được gia công chính xác, bảo đảm siết đều lực, hạn chế rò rỉ. Nắp van có thể tháo rời để vệ sinh, bảo dưỡng hoặc thay gioăng mà không cần tháo toàn bộ hệ thống. Tay vặn được thiết kế chắc chắn, dễ điều khiển, kể cả khi van hoạt động trong môi trường có áp lực cao.

Nhờ cấu trúc đồng nguyên khối kết hợp inox 304 và đệm PTFE, van cầu MIHA DN20 có khả năng vận hành ổn định, giảm tổn thất áp suất và duy trì lưu lượng đồng đều trong thời gian dài.

Nguyên lý hoạt động

Van cầu đồng mặt bích một chiều MIHA DN20 hoạt động theo cơ chế dòng chảy một hướng. Khi nước hoặc dầu đi đúng chiều quy định, áp lực dòng chảy đẩy đĩa van mở lên, cho phép lưu chất đi qua. Khi dòng chảy ngược, áp lực sẽ ép đĩa van hạ xuống và đóng chặt, ngăn không cho chất lỏng chảy ngược về phía nguồn. Cơ chế này giúp ngăn hư hại máy bơm, tránh thất thoát dầu và duy trì áp lực ổn định.

     _________
    |         |  (Tay vặn)
    |  MIHA   |----> Điều chỉnh hướng dòng chảy
    |_________|
         ||
         || ← Trục vít inox
         ||
     ____||______
    |           | ← Đĩa van đóng mở 1 chiều
    |___________|
        ↓   ||
        ↓   || ← Dòng chảy 1 hướng
     ===================

Van cầu MIHA DN20 kết hợp khả năng điều tiết lưu lượng thủ công và tính năng chống chảy ngược tự động, giúp vận hành an toàn và linh hoạt. Khi cần giảm áp hoặc điều chỉnh dòng chảy, người vận hành có thể xoay tay vặn để mở dần tiết diện dòng chảy. Khi hệ thống dừng, đĩa van tự động trở về vị trí đóng, bảo đảm độ kín tuyệt đối mà không cần thao tác thêm.

Nhờ cơ chế đóng mở tuyến tính, van hoạt động nhẹ, không gây rung và không tạo ra tiếng ồn. Cấu trúc một chiều cho phép sử dụng trong hệ thống nước tuần hoàn, hệ thống dầu tuần hoàn và các tuyến ống áp lực nhỏ mà không làm sụt áp đáng kể.

Ưu điểm nổi bật

Chống chảy ngược hiệu quả: Cơ chế một chiều giúp bảo vệ hệ thống dầu, nước khỏi hiện tượng dòng ngược.

Chịu áp suất cao: Làm việc ổn định ở mức áp 16 bar, thích hợp cho hệ thống nước và dầu công nghiệp.

Độ kín tuyệt đối: Vòng đệm PTFE đảm bảo không rò rỉ, kể cả sau thời gian dài sử dụng.

Vật liệu bền: Đồng thau và inox 304 chống oxy hóa, chống mài mòn hiệu quả.

Thiết kế tinh gọn: Dễ lắp đặt trong không gian hẹp, thao tác đơn giản, bảo trì thuận tiện.

Vận hành êm ái: Đóng mở nhẹ, không gây rung, giúp hệ thống làm việc ổn định và bền hơn.

Ứng dụng tiêu biểu

Van cầu đồng mặt bích một chiều MIHA DN20 được sử dụng trong hệ thống cấp nước dân dụng, nhà máy sản xuất dầu công nghiệp, trạm bơm dầu tuần hoàn và đường ống cấp dầu bôi trơn máy móc. Trong hệ thống cấp nước, van giúp ngăn dòng chảy ngược khi máy bơm dừng, giữ áp ổn định và tránh hỏng thiết bị đầu nguồn.

Trong hệ thống dầu tuần hoàn, van được lắp sau máy bơm để đảm bảo dầu chỉ chảy một hướng, tránh mất áp và rò rỉ. Ngoài ra, van còn được sử dụng trong dây chuyền sản xuất công nghiệp nhẹ, thiết bị gia nhiệt bằng dầu và hệ thống phân phối chất lỏng tuần hoàn kín nhờ tính ổn định và khả năng chịu nhiệt tốt.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị đường ống. Làm sạch bề mặt mặt bích, kiểm tra hướng mũi tên dòng chảy in trên thân van và đảm bảo lắp đúng chiều.

Bước 2: Đặt gioăng kín. Dùng gioăng cao su chịu dầu hoặc PTFE đặt giữa hai mặt bích để đảm bảo độ kín khít.

Bước 3: Cố định van. Lắp van giữa hai mặt bích, siết bulong đối xứng để phân bổ lực đều, tránh nứt thân đồng.

Bước 4: Kiểm tra vận hành. Xoay tay vặn để đảm bảo trục vít di chuyển nhẹ nhàng, không bị kẹt. Nếu cần, tra mỡ bôi trơn chịu nhiệt.

Bước 5: Chạy thử hệ thống. Cho nước hoặc dầu đi qua ở áp thấp 5 phút, kiểm tra rò rỉ trước khi vận hành chính thức ở áp làm việc 5–16 bar.

Bước 6: Bảo trì định kỳ. Mỗi 6 tháng, kiểm tra vòng đệm và trục vít, vệ sinh cặn dầu và bôi trơn lại trục. Khi ngưng sử dụng dài ngày, để van ở trạng thái nửa mở để tránh dính kẹt.

Với độ bền cao, khả năng chịu áp và kín tuyệt đối, van cầu đồng mặt bích một chiều MIHA DN20 là lựa chọn lý tưởng cho các hệ thống dầu và nước yêu cầu an toàn, ổn định và độ tin cậy lâu dài. Sản phẩm mang đậm dấu ấn chất lượng Việt Nam – chính xác, bền bỉ và tối ưu hiệu suất vận hành.
