Giới thiệu

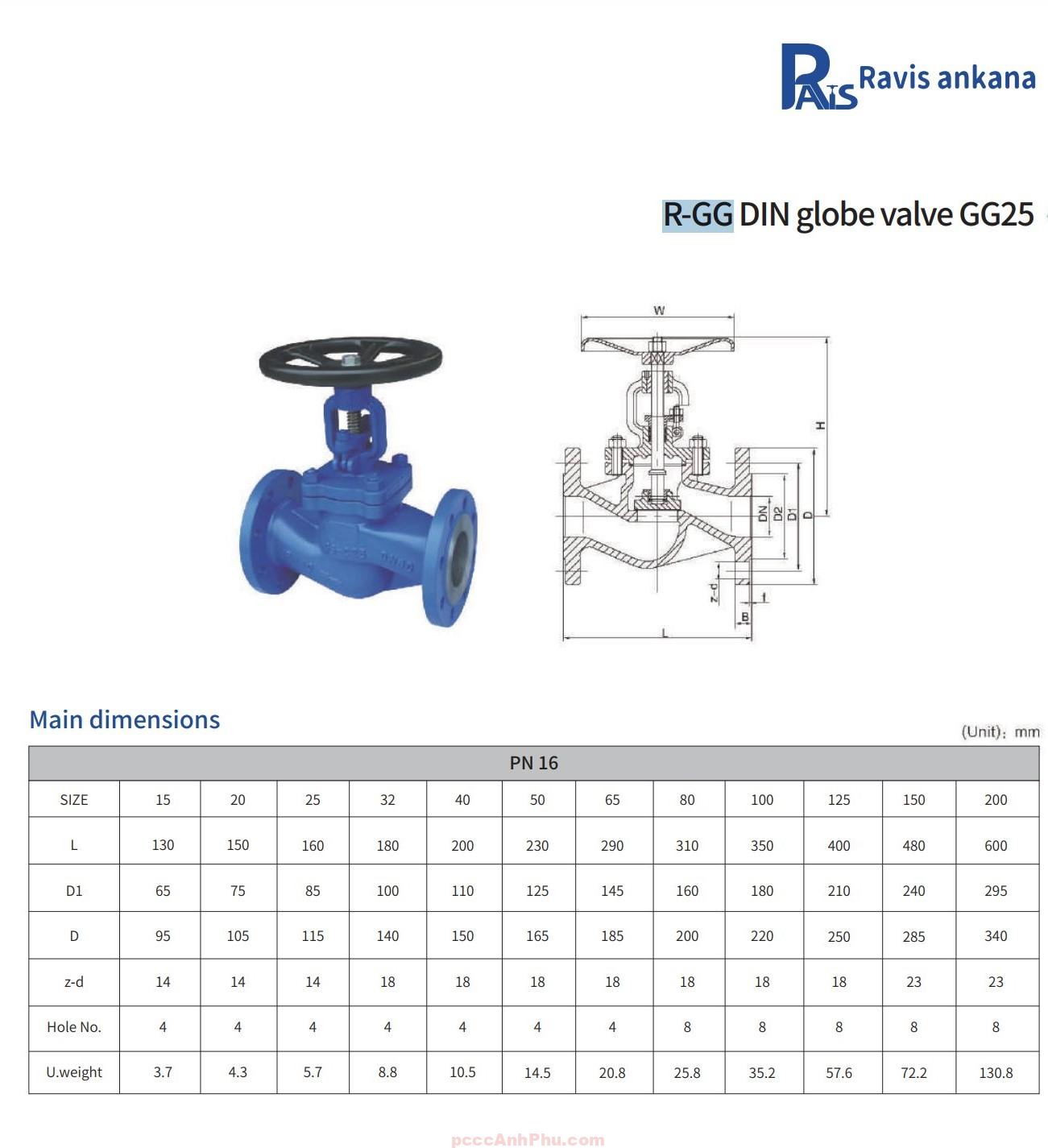

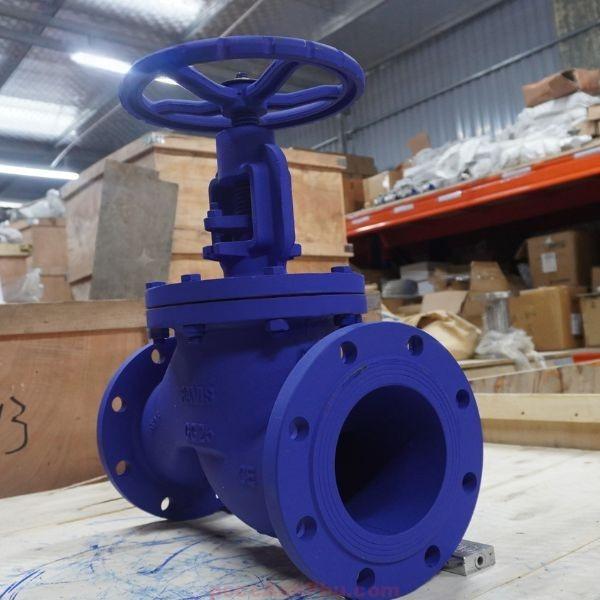

Van cầu Ravis Ankana R-GG DN40 là dòng van cầu gang mặt bích tiêu chuẩn DIN được thiết kế để kiểm soát và điều tiết dòng chảy hơi, dầu và nước nóng trong hệ thống công nghiệp. Sản phẩm có đường kính danh nghĩa 40 mm, chịu áp suất PN16 và nhiệt độ làm việc tối đa 200 °C, đáp ứng tốt cho cả môi trường hơi nóng lẫn lưu chất có độ nhớt trung bình. Thân van được chế tạo từ gang GG25 đúc liền khối, đảm bảo độ bền cơ học và khả năng chống ăn mòn cao.
Model DN40 thuộc dòng R-GG nổi tiếng của Ravis Ankana – Đài Loan, được sản xuất theo tiêu chuẩn DIN3202-F1, DIN3356. Với cơ cấu tay quay truyền thống, van vận hành êm, điều tiết tuyến tính và đóng kín tuyệt đối khi cần ngăn dòng. Đây là kích thước được dùng phổ biến trong nhà máy hơi, khu sưởi trung tâm và các dây chuyền gia nhiệt công nghiệp.
Toàn bộ thân van phủ sơn epoxy màu xám công nghiệp, chống ăn mòn trong môi trường ẩm và hóa chất nhẹ. Mỗi sản phẩm đều được thử kín, kiểm định áp lực trước khi xuất xưởng nhằm đảm bảo an toàn vận hành tối đa.
Tham khảo thêm các sản phẩm: valve cầu
Cấu tạo
Van cầu Ravis Ankana R-GG DN40 có cấu tạo thân gang GG25 đúc nguyên khối, nắp gang bắt bulong, đĩa van đồng brass, trục thép 2Cr13, ghế van phủ hợp kim chống xước và gioăng graphite chịu nhiệt. Thiết kế chuẩn DIN giúp van dễ lắp đặt với hệ thống mặt bích PN16 hiện hành. Từng chi tiết được gia công CNC, bảo đảm độ đồng tâm và độ kín hoàn hảo.
Phần tay quay được đúc từ gang GG25, bề mặt có khía chống trượt, giúp thao tác nhẹ ngay cả khi van hoạt động lâu ngày. Gioăng graphite đặt giữa nắp và thân van cùng packing quanh trục giúp ngăn rò rỉ hơi, duy trì độ kín ổn định trong suốt quá trình vận hành.
| STT | Bộ phận | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|---|
| 1 | Thân van | Gang GG25 | Đúc liền khối, phủ epoxy chống gỉ |
| 2 | Nắp van | Gang GG25 | Bắt bulong, gioăng graphite kín tuyệt đối |
| 3 | Đĩa van | Đồng Brass | Ép kín với ghế van, chống mài mòn |
| 4 | Ghế van | Hợp kim thép mạ | Hàn phủ, chịu áp và nhiệt cao |
| 5 | Trục van | Thép không gỉ 2Cr13 | Độ cứng cao, không gỉ trong môi trường hơi |
| 6 | Gioăng làm kín | Graphite chịu nhiệt | Kín tuyệt đối đến 200 °C |
| 7 | Tay quay | Gang GG25 | Khía bám tay, thao tác dễ dàng |
| 8 | Bulong – Đai ốc | Thép A3 mạ kẽm | Liên kết chắc chắn, chống rỉ sét |
Nhờ kết cấu chắc chắn và vật liệu cao cấp, van DN40 có thể vận hành ổn định trong điều kiện áp lực thường xuyên biến thiên, đồng thời duy trì độ kín lâu dài cho hệ thống hơi và dầu truyền nhiệt.
Nguyên lý
Van hoạt động dựa trên cơ chế nâng – hạ đĩa van theo phương thẳng đứng. Khi xoay tay quay mở, trục ren nâng đĩa van lên, lưu chất đi qua thân van theo hướng mũi tên. Khi xoay đóng, đĩa van hạ xuống, ép chặt vào ghế van, ngăn rò rỉ hoàn toàn. Thiết kế này cho phép điều tiết tuyến tính, kiểm soát chính xác lưu lượng.
Dòng chảy bên trong thân hình chữ S giúp giảm tổn thất áp và tiếng ồn. Khi van mở một phần, khoảng hở giữa đĩa và ghế cho phép điều tiết êm, không gây xung áp. Đây là ưu điểm khiến van cầu R-GG DN40 được ưa chuộng trong hệ thống hơi công nghiệp.
|------ Tay quay
| |
| Trục van
| |
V |
+---------------+
| Đĩa van |
| ↓ ↑ |
|-----------------|
| → Dòng chảy |
+-----------------+
Nguyên lý đơn giản nhưng hiệu quả cao, giúp người vận hành dễ điều khiển bằng tay mà vẫn duy trì áp lực ổn định. Nhờ packing graphite, trục van luôn kín, không bị rò hơi kể cả sau thời gian dài sử dụng.
Ưu điểm
1. Thiết kế chuẩn DIN, dễ đồng bộ với đường ống PN16 tiêu chuẩn châu Âu.
2. Thân gang GG25 đúc dày, chịu lực tốt, hấp thụ rung hiệu quả.
3. Đĩa van brass khít hoàn toàn, chống mài mòn, vận hành êm.
4. Ghế van phủ hợp kim chống xước, duy trì độ kín lâu dài.
5. Trục thép 2Cr13 bền bỉ, chịu nhiệt và áp suất cao.
6. Gioăng graphite giữ kín tuyệt đối khi làm việc liên tục ở 200 °C.
7. Tay quay đúc gang chắc chắn, thao tác nhẹ, không trượt tay.
8. Sơn epoxy chống ẩm, tăng tuổi thọ van trong môi trường khắc nghiệt.
9. Cấu trúc tháo rời dễ bảo trì, thay thế linh kiện nhanh chóng.
10. Hiệu suất điều tiết tuyến tính, giảm tổn thất năng lượng và tiếng ồn.
Ứng dụng
Van cầu Ravis Ankana R-GG DN40 được ứng dụng rộng rãi trong nhiều ngành nhờ khả năng chịu áp, kín cao và vận hành ổn định:
1. Nhà máy hơi nước, xưởng dệt, dây chuyền sấy gỗ – điều tiết và khóa hơi an toàn.
2. Hệ thống dầu truyền nhiệt – kiểm soát dòng dầu nóng tại các thiết bị trao đổi nhiệt.
3. Công nghiệp hóa chất nhẹ – phù hợp với dung môi, nhựa, sơn hoặc dung dịch trung tính.
4. Nhà máy thực phẩm, dược phẩm – điều khiển hơi khử trùng và nước nóng rửa thiết bị.
5. Hệ thống cấp nước và nước thải – đóng mở lưu lượng tại các nhánh điều tiết.
6. Các khu phức hợp, khách sạn – điều tiết hơi, nước kỹ thuật trong phòng máy trung tâm.
Lắp đặt & vận hành
Bước 1 – Kiểm tra: Trước khi lắp, kiểm tra thân, bề mặt bích và đĩa van, loại bỏ tạp chất. Đảm bảo mũi tên trên thân trùng hướng dòng chảy.
Bước 2 – Chuẩn bị lắp: Làm sạch mặt bích, đặt gioăng graphite đúng tâm. Căn chỉnh van song song trục ống để tránh lệch.
Bước 3 – Siết bulong: Siết đối xứng theo hình sao, dùng lực đều tay, không siết quá chặt gây nứt thân gang.
Bước 4 – Vận hành thử: Mở tay quay từ từ để kiểm tra độ trơn tru, sau đó thử áp thấp trước khi vận hành chính thức.
Bước 5 – Bảo dưỡng định kỳ: Kiểm tra packing, thay mới khi rò rỉ. Bôi mỡ chịu nhiệt cho trục, sơn lại thân nếu lớp epoxy bong.
Lưu ý: Không dùng cho môi chất có tính ăn mòn mạnh. Tránh va đập tay quay khi vận hành. Khi cần tháo, phải xả hết áp trong ống để đảm bảo an toàn.
Thực hiện đúng quy trình giúp van cầu Ravis Ankana R-GG DN40 duy trì độ kín, hiệu suất ổn định và tuổi thọ vượt 10 năm, đáp ứng yêu cầu kỹ thuật nghiêm ngặt của các hệ thống hơi và dầu công nghiệp.
