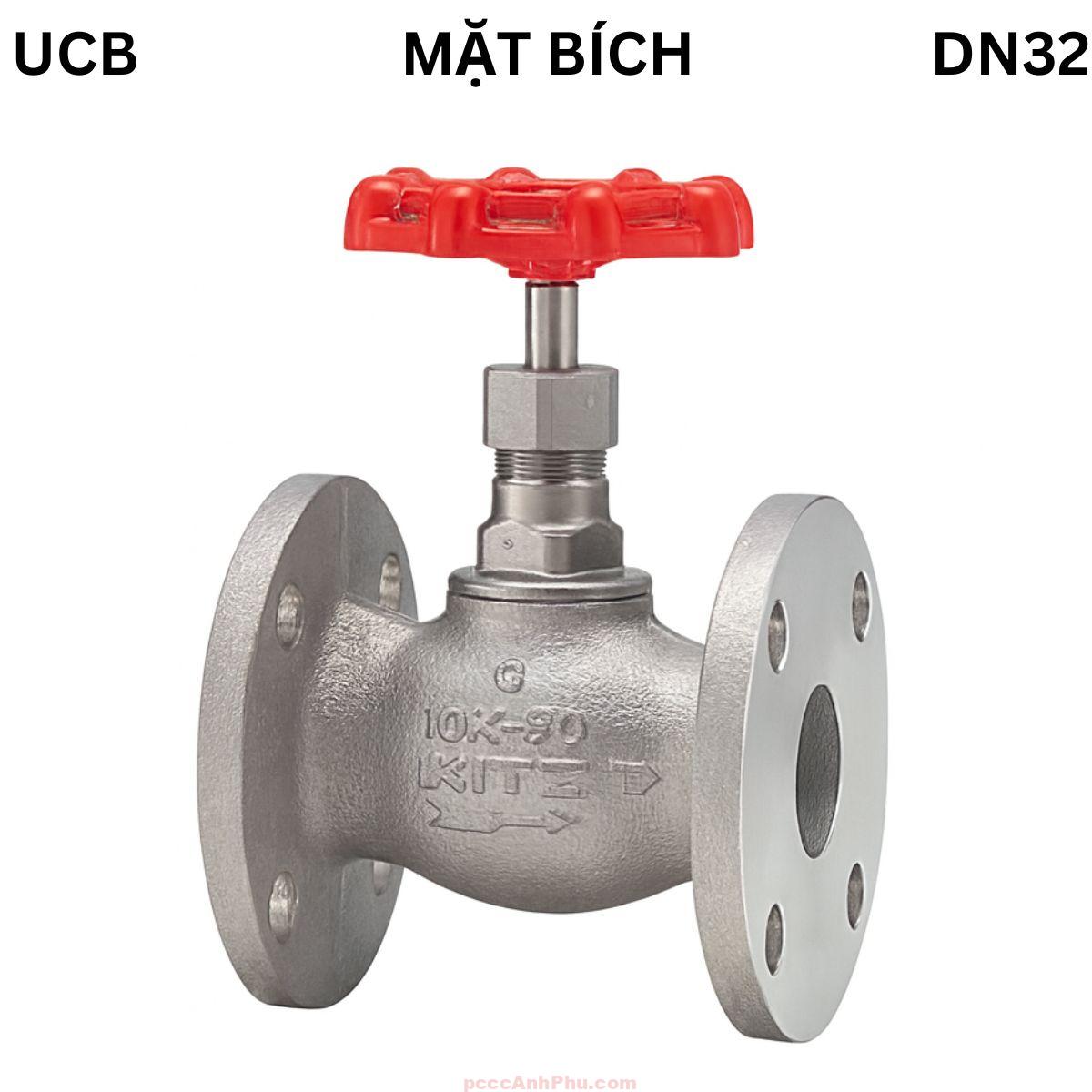

Van cầu mặt bích inox Kitz UCB DN32

Giới thiệu

Van cầu bích inox Kitz UCB DN32 là dòng van cầu công nghiệp cao cấp đến từ thương hiệu Kitz – Nhật Bản, thuộc nhóm 10K Globe Valve chuyên dụng cho các hệ thống hơi, nước, khí nén và dầu. Sản phẩm được thiết kế với độ kín tuyệt đối, khả năng chịu nhiệt và áp suất cao, phù hợp cho cả môi trường công nghiệp nặng lẫn dân dụng. Với kết nối mặt bích JIS 10K, van đảm bảo độ chắc chắn, kín khít và dễ dàng lắp đặt, bảo dưỡng.

Thân van UCB DN32 được chế tạo hoàn toàn bằng inox SCS13A (tương đương SUS304), đĩa và trục bằng SUS304, gioăng làm kín PTFE/Graphite, giúp chống ăn mòn, chịu nhiệt tới 180°C và áp suất tối đa 1.0 MPa. Van vận hành nhẹ nhàng, ổn định, độ bền cơ học cao và có tuổi thọ lâu dài trong điều kiện vận hành liên tục.

Tham khảo thêm các sản phẩm: van cầu

Cấu tạo tổng quan

Van cầu inox Kitz UCB DN32 có cấu trúc bền chắc, cơ cấu nâng – hạ đĩa tuyến tính giúp điều tiết lưu lượng chính xác. Phần thân và nắp van được đúc nguyên khối bằng inox cao cấp, chịu được áp lực lớn và nhiệt độ cao. Tất cả chi tiết đều được gia công tinh xảo, đảm bảo khả năng vận hành êm, kín tuyệt đối và chống rò rỉ lâu dài.

Thông số kích thước kỹ thuật van DN32:

Phần bích được gia công phẳng, ren bulong chuẩn JIS 10K giúp kết nối kín khít, chịu được áp lực siết lớn. Thân van dày, chống rò rỉ, phù hợp cho môi trường hơi nóng, dầu và nước có áp cao. Các chi tiết inox được đánh bóng giúp dòng chảy mượt và giảm tổn thất áp suất.

Nguyên lý hoạt động

Van cầu Kitz UCB DN32 hoạt động theo nguyên lý đóng mở tuyến tính. Khi người dùng xoay tay quay, trục ren nâng hoặc hạ đĩa van theo phương thẳng đứng. Khi đĩa hạ xuống ép vào ghế van, dòng chảy bị chặn; khi nâng lên, lưu chất đi qua thân van một cách ổn định, ít tạo xung áp.

         ┌──────────────┐
         │   Tay quay    │
         └────┬─────────┘
              │  Trục van (Stem)
              ▼
         ┌──────────────┐
         │   Đĩa van     │ ← Lên / Xuống
         └────┬─────────┘
              │
         ┌────┴──────┐
         │  Thân van │
         └───────────┘
          ▲         ▲
        Dòng vào   Dòng ra

Nhờ cơ cấu nâng – hạ tuyến tính, van điều tiết lưu lượng chính xác và vận hành êm. Đĩa và trục inox chống mài mòn, đảm bảo tuổi thọ cao và độ kín ổn định trong suốt quá trình hoạt động.

Ưu điểm

1. Toàn bộ inox SCS13A/SUS304: Chống gỉ, chống ăn mòn, chịu nhiệt cao, phù hợp với môi trường khắc nghiệt.

2. Mặt bích JIS 10K tiêu chuẩn: Lắp đặt dễ dàng, kín tuyệt đối, an toàn trong vận hành.

3. Kín hoàn hảo: Gioăng PTFE/Graphite ngăn rò rỉ, chịu nhiệt 180°C, áp suất tới 1.0 MPa.

4. Thiết kế nhỏ gọn: DN32 phù hợp hệ thống đường ống trung bình, tiết kiệm không gian lắp đặt.

5. Dễ bảo trì: Cấu trúc đơn giản, dễ tháo lắp, thay gioăng nhanh chóng.

6. Tiêu chuẩn Nhật Bản: Đạt KITZ Standard – đảm bảo chất lượng, độ bền và độ chính xác cao.

Ứng dụng

Van cầu inox Kitz UCB DN32 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ độ bền, khả năng chịu nhiệt – áp cao và độ kín vượt trội.

Hệ thống nước sạch: Dùng trong nhà máy xử lý nước, khu công nghiệp, khu dân cư và tòa nhà cao tầng.

Hệ thống hơi: Điều tiết hơi nóng trong nồi hơi, máy sấy, dây chuyền nhiệt công nghiệp.

Ngành thực phẩm – dược phẩm: Dẫn dung dịch sạch, hơi tiệt trùng, đảm bảo tiêu chuẩn vệ sinh.

Ngành hóa chất nhẹ: Sử dụng trong môi trường chứa dung môi, khí, hoặc dầu trung tính.

Ngành HVAC: Điều tiết dòng chảy trong hệ thống điều hòa, sưởi, làm lạnh hoặc hệ thống ống dẫn trung tâm.

Lắp đặt & vận hành

Bước 1: Chuẩn bị lắp đặt
Kiểm tra thân, mặt bích và gioăng. Đảm bảo bề mặt sạch, không có cặn hoặc dầu mỡ.

Bước 2: Cố định đúng hướng dòng chảy
Đặt van theo mũi tên in trên thân, lắp đúng chiều lưu chất, siết bulong đều tay theo hình sao.

Bước 3: Lắp theo phương thẳng đứng
Tránh để đường ống gây lực xoắn hoặc đè lên thân van. Lắp thẳng giúp đĩa vận hành nhẹ nhàng.

Bước 4: Kiểm tra vận hành
Xoay tay quay để kiểm tra hành trình đóng mở. Đảm bảo đĩa di chuyển trơn, không bị kẹt.

Bước 5: Bảo trì định kỳ
Kiểm tra gioăng, trục và bulong mỗi 6–12 tháng. Tra mỡ bôi trơn ren trục, thay gioăng khi mòn hoặc rò rỉ.

Lưu ý: Không sử dụng cho axit hoặc dung môi ăn mòn mạnh. Khi dừng vận hành lâu, nên để van mở 50% hành trình để tránh bó trục.
