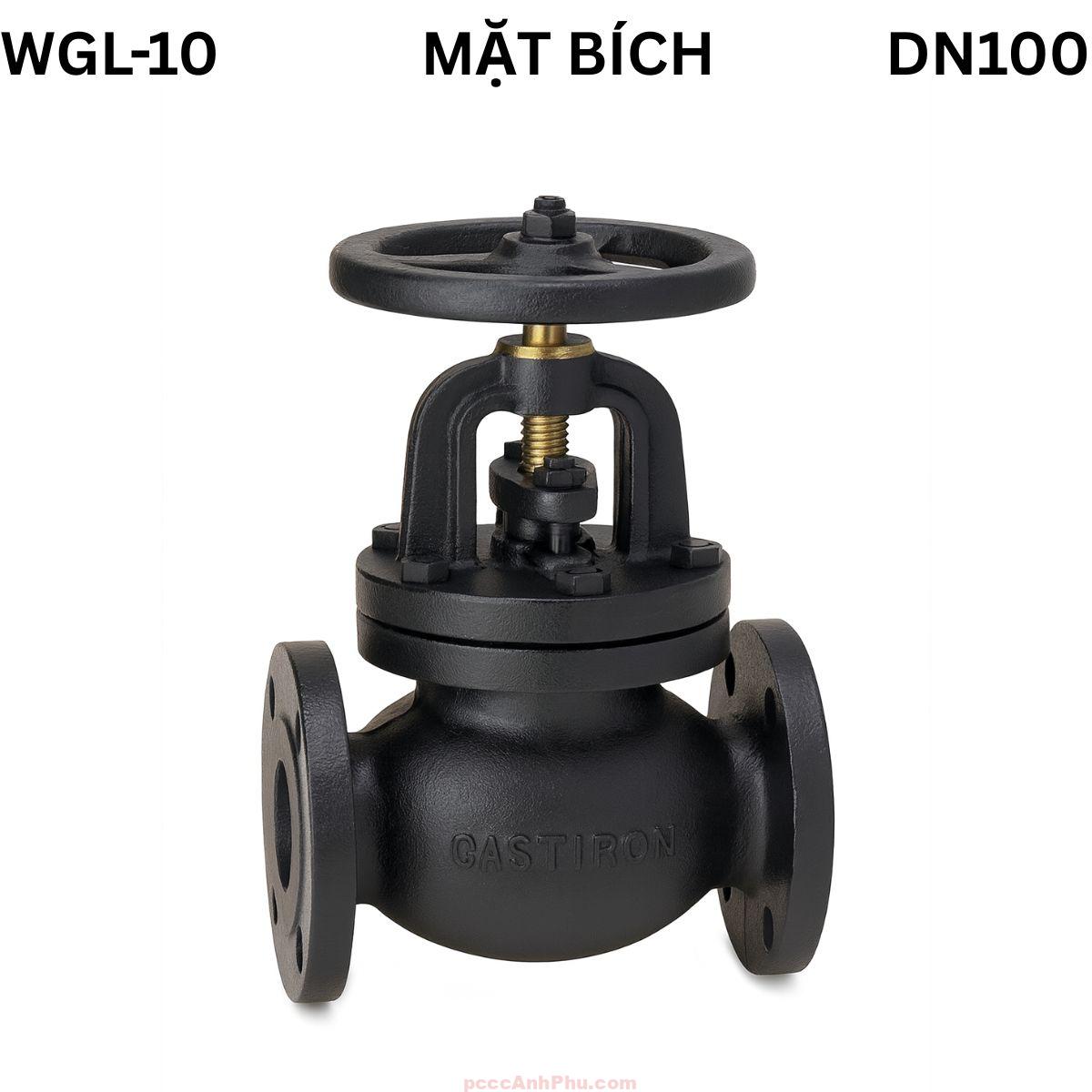

Van cầu mặt bích Wonil WGL-10 100A

Giới thiệu

Van cầu Wonil WGL-10 100A là dòng van công nghiệp cao cấp của hãng Wonil – Hàn Quốc, được thiết kế cho nhiệm vụ điều tiết và chặn dòng chảy trong các hệ thống nước, hơi nóng, dầu và khí nén. Van được sản xuất theo tiêu chuẩn KS 10K, chịu áp lực tối đa 10 bar và nhiệt độ làm việc 120°C, đảm bảo hiệu suất vận hành ổn định trong môi trường công nghiệp khắt khe. Với kích cỡ 100A, sản phẩm đặc biệt phù hợp cho các tuyến ống trung và lớn, nơi yêu cầu độ kín và độ bền cao.

Cấu trúc của van cầu Wonil WGL-10 100A gồm thân bằng gang đúc GC200, đĩa và trục bằng thép không gỉ STS304, ghế van đồng CAC406 cho khả năng làm kín tuyệt đối. Tay quay cơ học giúp thao tác dễ dàng, nhẹ nhàng, đồng thời cho phép điều chỉnh lưu lượng chính xác. Nhờ độ hoàn thiện cao, dòng van này được đánh giá là một trong những lựa chọn bền và đáng tin cậy nhất trong nhóm van cầu hơi mặt bích hiện nay.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

Van cầu Wonil WGL-10 100A được cấu tạo dạng cầu với cơ chế đóng mở tuyến tính. Thân và nắp van được ghép bằng bulông chắc chắn, dễ bảo dưỡng. Bên trong có đĩa van hình nón được ép kín với ghế đồng để đảm bảo độ kín cao và hạn chế mài mòn. Trục van làm bằng inox truyền chuyển động trơn tru, giúp thao tác nhẹ và chính xác.

Bảng vật liệu cấu tạo chi tiết của van cầu Wonil WGL-10 100A:

Thành phần	Vật liệu	Đặc tính kỹ thuật
Thân van (Body)	Gang GC200	Chịu áp lực cao, đúc liền khối bền vững
Nắp van (Bonnet)	GC200	Liên kết bulông, dễ tháo và bảo dưỡng
Đĩa van (Disc)	STS304	Chống mài mòn, chịu nhiệt tốt
Trục van (Stem)	STS304	Chống gỉ sét, truyền chuyển động ổn định
Ghế van (Seat)	Đồng CAC406	Độ kín cao, giảm ma sát khi đóng mở
Tay quay (Handle)	Gang sơn tĩnh điện	Chống trượt, dễ thao tác

Cấu trúc chắc chắn cùng vật liệu chất lượng cao giúp van cầu Wonil WGL-10 100A hoạt động ổn định trong các điều kiện áp lực và nhiệt độ khắc nghiệt. Thân van phủ sơn epoxy chống ăn mòn, thích hợp với môi trường có độ ẩm cao hoặc hơi nóng. Các chi tiết bên trong được gia công tinh xảo, bảo đảm kín khít và tuổi thọ dài.

Thiết kế mặt bích tiêu chuẩn KS B1511 – JIS 10K giúp kết nối dễ dàng với hệ thống đường ống công nghiệp. Nắp bulông tháo nhanh giúp bảo trì, thay thế ghế hoặc đĩa van thuận tiện mà không cần tháo rời toàn bộ van khỏi hệ thống.

Nguyên lý hoạt động

Van cầu hoạt động theo nguyên lý nâng – hạ đĩa tuyến tính. Khi người vận hành xoay tay quay, trục van di chuyển tịnh tiến, kéo đĩa ra khỏi ghế để mở hoặc ép xuống để đóng. Dòng chảy được điều tiết thông qua khoảng hở giữa đĩa và ghế van, cho phép kiểm soát lưu lượng chính xác và ổn định.

        ┌───────────────┐
        │     Tay quay   │
        └──────┬────────┘
               │ Trục van
               ▼
           ┌───────────┐
           │   Đĩa van │ ← Lên / Xuống
           └─────┬─────┘
                 │
         ┌───────┴────────┐
         │     Thân van    │
         └────────────────┘
         ▲              ▲
       Dòng vào      Dòng ra

Cơ chế đóng mở vuông góc với hướng dòng chảy giúp van hạn chế mài mòn và tăng độ kín. Khi đóng, đĩa van ép chặt vào ghế đồng, ngăn rò rỉ tuyệt đối. Khi mở, lưu chất đi qua khoang cầu trung tâm, giúp giảm tổn thất áp và tiếng ồn. Thiết kế này cũng giúp van hoạt động êm và bền hơn so với van cổng cùng kích cỡ.

Với cơ chế điều tiết tuyến tính, người dùng có thể mở van từng phần để điều chỉnh lưu lượng chính xác. Đây là điểm nổi bật giúp van cầu Wonil thích hợp cho các hệ thống điều áp, hơi nóng và nước công nghiệp có yêu cầu vận hành ổn định.

Ưu điểm

Độ kín hoàn hảo: Ghế van đồng CAC406 và đĩa inox STS304 được mài tinh đảm bảo đóng kín tuyệt đối, hạn chế rò rỉ lưu chất.

Vật liệu cao cấp: Gang GC200, inox 304 và đồng công nghiệp chịu áp, chống gỉ, bền trong môi trường khắc nghiệt.

Điều tiết chính xác: Thiết kế tuyến tính cho phép kiểm soát lưu lượng dễ dàng, phù hợp với hệ thống áp lực ổn định.

Vận hành nhẹ: Tay quay lớn, dễ điều khiển, không cần lực lớn ngay cả với đường ống lớn.

Bảo dưỡng thuận tiện: Nắp bulông tháo rời nhanh, dễ kiểm tra đĩa hoặc ghế van mà không cần tháo toàn bộ thiết bị.

Chống mài mòn tốt: Đĩa inox chịu nhiệt và bề mặt ghế đồng trơn mịn giúp giảm hao mòn trong quá trình đóng mở liên tục.

Tiêu chuẩn Hàn Quốc: Sản xuất theo quy trình KS B2304, được kiểm định áp lực nghiêm ngặt trước khi xuất xưởng.

Ứng dụng

Van cầu Wonil WGL-10 100A được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ tính bền, kín và khả năng điều tiết hiệu quả.

Hệ thống hơi nóng: Dùng trong các lò hơi, nhà máy dệt, nhuộm, sấy, giúp điều tiết hơi và kiểm soát nhiệt độ chính xác.

Hệ thống cấp nước: Ứng dụng tại nhà máy xử lý, trạm bơm, hệ thống phân phối nước sạch và tuần hoàn nước kỹ thuật.

Ngành dầu khí: Dùng cho hệ thống dẫn dầu, khí trung áp và hơi công nghiệp, đảm bảo đóng nhanh và an toàn.

Ngành HVAC: Van cầu Wonil 100A được lắp tại đường ống nước nóng và lạnh trong hệ thống điều hòa trung tâm.

Ngành thực phẩm: Ứng dụng trong dây chuyền sản xuất, nấu, tiệt trùng, nhờ vật liệu an toàn, không gây ô nhiễm lưu chất.

Ngành hóa chất nhẹ: Sử dụng trong các hệ thống dung môi trung tính hoặc hơi nén, nơi yêu cầu độ kín cao và độ bền lớn.

Lắp đặt & vận hành

Bước 1: Kiểm tra trước khi lắp đặt
Đảm bảo van và đường ống sạch, không dính tạp chất. Kiểm tra hướng dòng chảy khắc trên thân để lắp đúng chiều.

Bước 2: Định vị van
Đặt van vào giữa hai mặt bích, căn chỉnh đồng tâm, sử dụng gioăng phù hợp để đảm bảo kín khít.

Bước 3: Siết bulông đều tay
Siết theo hình chéo, tăng lực dần đều để tránh vênh bích và nứt thân.

Bước 4: Kiểm tra vận hành
Xoay tay quay kiểm tra hành trình đĩa van. Thử áp bằng nước sạch để phát hiện rò rỉ trước khi vận hành chính thức.

Bước 5: Bảo trì định kỳ
Định kỳ 3–6 tháng vệ sinh khoang van, tra mỡ trục, kiểm tra ghế và đĩa van. Khi không sử dụng lâu, nên mở 50% để tránh kẹt đĩa.

Lưu ý: Không đóng mở đột ngột để tránh búa nước. Không dùng van cho môi trường chứa axit hoặc dung môi ăn mòn mạnh. Lắp đặt theo hướng thẳng đứng giúp đạt hiệu quả kín và độ bền tối ưu.
