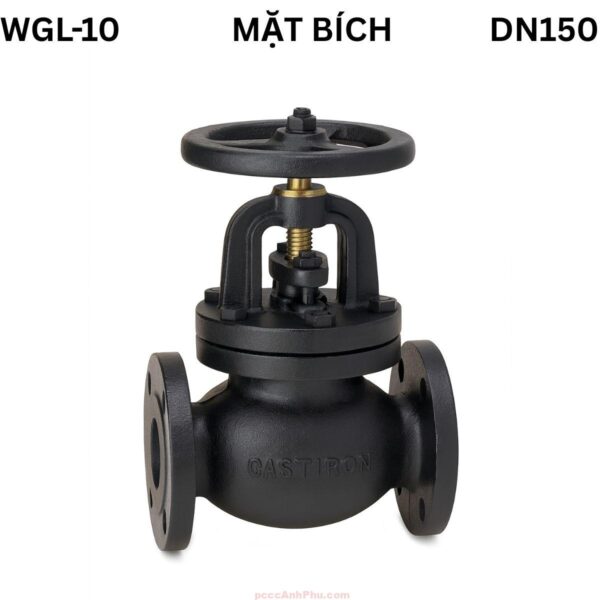

Van cầu mặt bích Wonil WGL-10 150A

Giới thiệu

Van cầu Wonil WGL-10 150A là dòng van chặn và điều tiết lưu chất hiệu suất cao của thương hiệu Wonil – Hàn Quốc, được sản xuất theo tiêu chuẩn KS 10K. Van được thiết kế để sử dụng cho các hệ thống hơi nóng, nước, dầu và khí nén trong công nghiệp, với khả năng chịu áp suất đến 10 bar và nhiệt độ tối đa 120°C. Với kích cỡ 150A, van phù hợp cho các tuyến ống lớn, nơi yêu cầu điều tiết lưu lượng ổn định và độ kín tuyệt đối.

Thân van được đúc liền khối bằng gang GC200, đảm bảo độ bền cơ học cao, chống biến dạng dưới áp lực. Đĩa và trục làm bằng thép không gỉ STS304 giúp chống ăn mòn, trong khi ghế van bằng đồng CAC406 tạo khả năng làm kín vượt trội. Cơ cấu vận hành tay quay cơ học giúp thao tác nhẹ, an toàn và chính xác, đồng thời hỗ trợ điều tiết lưu lượng dễ dàng trong mọi điều kiện hoạt động.

Tham khảo thêm các sản phẩm: van cầu thủy lực

Cấu tạo tổng quan

Van cầu Wonil WGL-10 150A được thiết kế chắc chắn, cấu trúc thân – nắp bulông dễ tháo lắp và bảo dưỡng. Thân van dạng cầu giúp dòng lưu chất di chuyển ổn định, giảm tổn thất áp suất và hạn chế xoáy dòng. Các chi tiết bên trong được chế tạo chính xác để đảm bảo khả năng kín khít tối đa, ngay cả khi van hoạt động trong điều kiện áp suất cao và nhiệt độ liên tục.

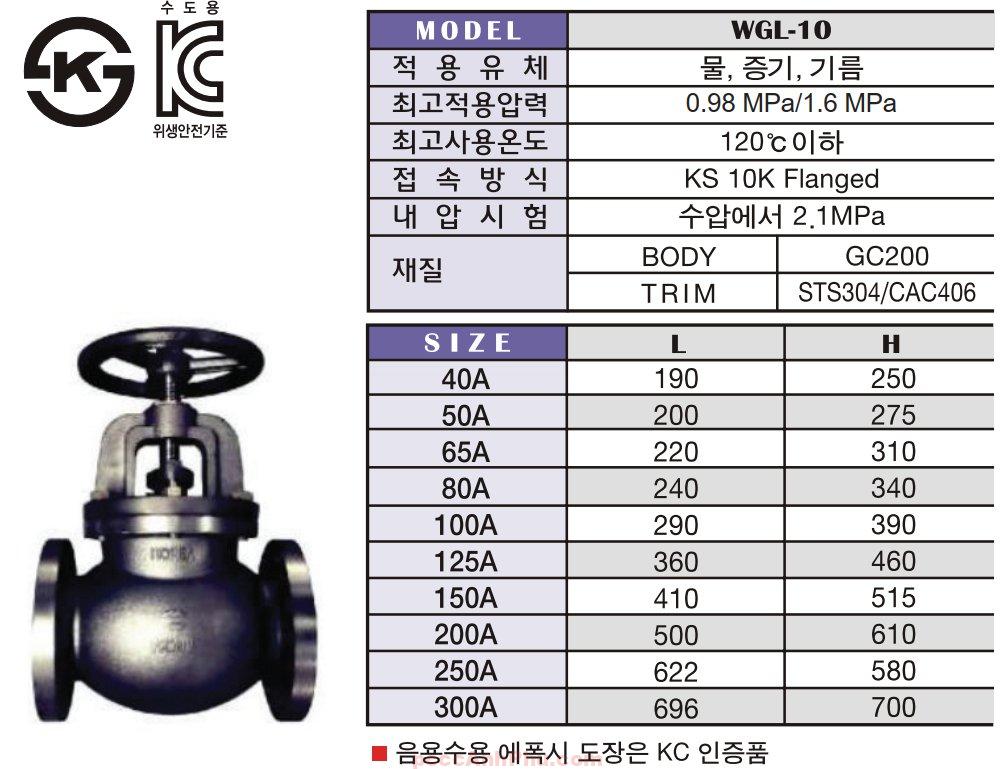

Bảng vật liệu cấu tạo chi tiết của van cầu Wonil WGL-10 150A:

Cấu tạo này giúp van hoạt động ổn định trong các hệ thống có áp lực cao và lưu lượng lớn. Sự kết hợp vật liệu gang – inox – đồng đảm bảo độ bền và khả năng chống oxy hóa tốt. Van được phủ lớp sơn epoxy màu xám giúp bảo vệ khỏi môi trường ẩm ướt, hạn chế gỉ sét trong quá trình sử dụng lâu dài.

Thiết kế mặt bích theo chuẩn KS B1511 giúp kết nối dễ dàng với các hệ thống đường ống công nghiệp. Nắp van tháo rời bằng bulông cho phép kiểm tra, bảo dưỡng và thay thế các chi tiết bên trong mà không cần tháo rời toàn bộ van khỏi hệ thống.

Nguyên lý hoạt động

Van cầu Wonil WGL-10 150A hoạt động dựa trên nguyên lý nâng – hạ đĩa van bằng tay quay cơ học. Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng đĩa ra khỏi ghế, tạo khoảng trống cho dòng lưu chất đi qua. Khi xoay theo chiều ngược lại, đĩa hạ xuống và ép chặt vào ghế van, ngắt hoàn toàn dòng chảy.

        ┌───────────────┐
        │     Tay quay   │
        └──────┬────────┘
               │ Trục van
               ▼
           ┌───────────┐
           │   Đĩa van │ ← Lên / Xuống
           └─────┬─────┘
                 │
         ┌───────┴────────┐
         │     Thân van    │
         └────────────────┘
         ▲              ▲
       Dòng vào      Dòng ra

Do đĩa van di chuyển vuông góc với hướng dòng chảy, van tạo khả năng điều tiết lưu lượng chính xác mà không gây rung động. Cấu trúc này giúp hạn chế hiện tượng búa nước khi đóng nhanh và duy trì độ kín ổn định. Khi cần điều chỉnh áp suất, người vận hành có thể mở van từng phần để kiểm soát lượng lưu chất chảy qua.

Nguyên lý vận hành đơn giản giúp van dễ bảo dưỡng, không yêu cầu nguồn năng lượng ngoài. Van cầu Wonil WGL-10 150A nhờ đó có độ tin cậy cao, thích hợp cho các hệ thống vận hành liên tục.

Ưu điểm

Độ kín vượt trội: Bề mặt ghế và đĩa van được mài chính xác giúp đảm bảo độ kín tuyệt đối khi đóng.

Chịu áp và nhiệt tốt: Vật liệu GC200 và STS304 giúp van chịu áp đến 10 bar, nhiệt độ 120°C mà vẫn vận hành ổn định.

Điều tiết mượt mà: Đĩa van di chuyển tuyến tính giúp điều chỉnh lưu lượng chính xác, tránh sốc áp trong hệ thống.

Vận hành nhẹ: Tay quay cơ học lớn, giúp người dùng thao tác dễ dàng, giảm lực vặn.

Dễ bảo dưỡng: Cấu trúc nắp tháo bulông giúp thay thế, vệ sinh hoặc kiểm tra nhanh chóng.

Thiết kế bền bỉ: Toàn bộ thân phủ sơn epoxy chống ăn mòn, duy trì hình thức và chất lượng trong nhiều năm.

Thương hiệu uy tín: Được sản xuất bởi Wonil – Hàn Quốc, đạt chứng nhận KS B2304 về an toàn và hiệu suất.

Ứng dụng

Van cầu Wonil WGL-10 150A được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng nhờ độ tin cậy, độ kín cao và khả năng chịu áp suất tốt.

Hệ thống hơi: Dùng trong nhà máy dệt, nhuộm, sấy và lò hơi để điều chỉnh hơi nóng và áp lực an toàn.

Hệ thống cấp nước: Lắp đặt tại trạm bơm, nhà máy xử lý nước và các đường ống phân phối nước sạch.

Ngành dầu khí: Phù hợp cho hệ thống dẫn dầu, khí áp trung bình và cao, đảm bảo đóng nhanh, kín an toàn.

Ngành HVAC: Sử dụng trong hệ thống nước nóng và lạnh trung tâm, giúp cân bằng lưu lượng và áp suất.

Ngành thực phẩm: Van cầu Wonil 150A được dùng trong dây chuyền hơi, tiệt trùng, nấu chín, nhờ vật liệu an toàn không nhiễm bẩn.

Ngành hóa chất nhẹ: Ứng dụng cho hệ thống dung môi trung tính, nước tuần hoàn, khí nén công nghiệp.

Lắp đặt & vận hành

Bước 1: Kiểm tra trước khi lắp đặt
Đảm bảo thân van sạch, không có cặn hoặc tạp chất. Kiểm tra hướng dòng chảy được khắc rõ trên thân van để lắp đúng chiều.

Bước 2: Đặt van đúng vị trí
Căn chỉnh đồng tâm giữa van và mặt bích ống. Dùng gioăng kín phù hợp với môi trường lưu chất để tránh rò rỉ.

Bước 3: Siết bulông đều tay
Siết chéo từng cặp bulông, đảm bảo lực siết đồng đều, tránh cong hoặc nứt mặt bích.

Bước 4: Kiểm tra vận hành
Xoay tay quay nhẹ để kiểm tra hành trình đóng mở. Thử áp lực bằng nước sạch để kiểm tra độ kín trước khi vận hành chính thức.

Bước 5: Bảo trì định kỳ
Định kỳ 3–6 tháng vệ sinh khoang van, tra mỡ cho trục, kiểm tra ghế đồng và đĩa van. Nếu không sử dụng trong thời gian dài, nên để van ở trạng thái mở 50% để tránh bó kẹt đĩa.

Lưu ý: Không đóng mở đột ngột để tránh búa nước. Không sử dụng cho môi trường có axit mạnh hoặc hạt rắn. Lắp đặt theo phương thẳng đứng giúp đạt hiệu quả kín tốt nhất.
