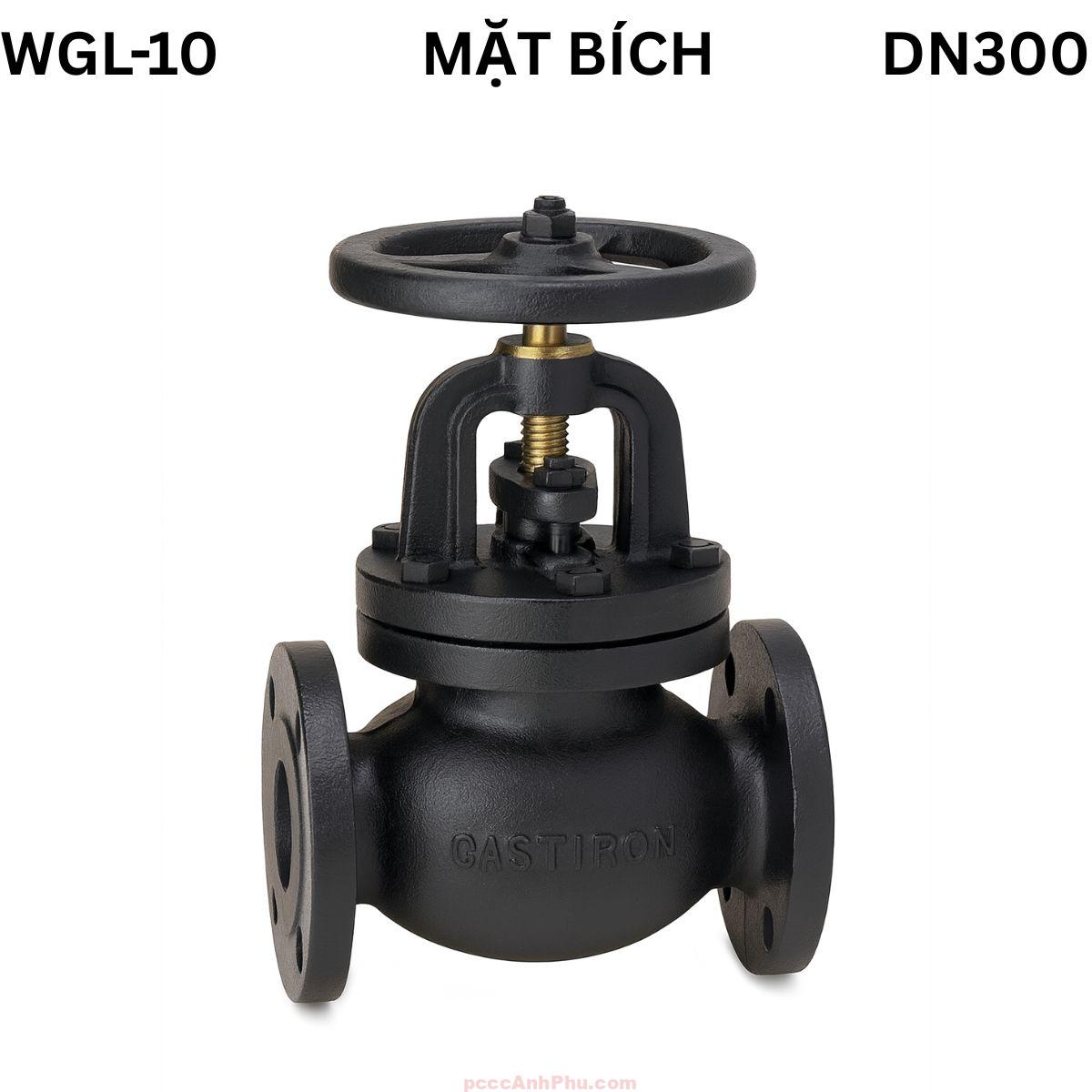

Van cầu mặt bích Wonil WGL-10 300A

Giới thiệu

Van cầu Wonil WGL-10 300A là thiết bị điều tiết và chặn dòng chảy công nghiệp cỡ lớn, được sản xuất bởi thương hiệu Wonil – Hàn Quốc, đạt tiêu chuẩn KS 10K. Đây là dòng van cầu hơi mặt bích có khả năng chịu áp lực cao, hoạt động ổn định trong môi trường nước, hơi nóng, dầu hoặc khí nén. Với kích thước 300A, sản phẩm được dùng phổ biến tại các nhà máy, hệ thống HVAC trung tâm, đường ống truyền dẫn chính và trạm bơm công nghiệp.

Cấu trúc của van được gia công tỉ mỉ với thân bằng gang GC200, trục và đĩa van bằng inox STS304, ghế đồng CAC406 đảm bảo độ kín tuyệt đối. Van cầu Wonil WGL-10 300A vận hành bằng tay quay cơ học, cho phép điều tiết lưu lượng chính xác, thao tác nhẹ và an toàn. Với độ bền cao, sản phẩm được ưa chuộng trong hệ thống yêu cầu vận hành liên tục và ổn định áp suất dài hạn.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

Van cầu Wonil WGL-10 300A có thiết kế thân lớn, cấu trúc nắp bulông chắc chắn và tay quay cơ học bền bỉ. Mỗi chi tiết đều được tối ưu cho độ kín, khả năng chịu áp và độ ổn định cao. Thân van dày, đĩa và trục bằng inox giúp van chịu được điều kiện áp suất cao và dòng chảy liên tục mà không biến dạng.

Bảng vật liệu cấu tạo của van cầu Wonil WGL-10 300A:

Thành phần	Vật liệu	Đặc tính kỹ thuật
Thân van (Body)	Gang GC200	Chịu áp 10 bar, bền cơ học cao
Nắp van (Bonnet)	GC200	Kết cấu bulông, dễ tháo bảo dưỡng
Đĩa van (Disc)	STS304	Chống ăn mòn, chịu nhiệt đến 120 °C
Trục van (Stem)	STS304	Truyền lực êm, không xoắn cong
Ghế van (Seat)	Đồng CAC406	Độ kín cao, giảm ma sát khi đóng
Tay quay (Handle)	Gang sơn tĩnh điện	Vận hành nhẹ, chống trượt tay

Cấu trúc thân van đúc liền khối giúp tăng khả năng chịu tải và giảm rò rỉ. Bề mặt ngoài được phủ sơn epoxy chống oxy hóa, phù hợp cho môi trường ẩm, hơi nóng hoặc ngoài trời. Ghế đồng CAC406 kết hợp đĩa inox STS304 giúp van duy trì độ kín hoàn hảo sau thời gian sử dụng dài.

Thiết kế mặt bích tiêu chuẩn KS B1511 – JIS 10K giúp kết nối dễ dàng với các đường ống công nghiệp lớn. Nắp bulông tháo rời cho phép bảo trì hoặc thay thế phụ kiện nhanh chóng mà không cần tháo toàn bộ van khỏi hệ thống.

Nguyên lý hoạt động

Van cầu Wonil WGL-10 300A hoạt động dựa trên chuyển động nâng – hạ của đĩa van vuông góc với dòng chảy. Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng đĩa lên, mở cho lưu chất đi qua. Khi xoay theo chiều ngược lại, đĩa ép xuống ghế đồng, đóng kín hoàn toàn dòng chảy.

        ┌───────────────┐
        │     Tay quay   │
        └──────┬────────┘
               │ Trục van
               ▼
           ┌───────────┐
           │   Đĩa van │ ← Lên / Xuống
           └─────┬─────┘
                 │
         ┌───────┴────────┐
         │     Thân van    │
         └────────────────┘
         ▲              ▲
       Dòng vào      Dòng ra

Chuyển động tuyến tính giúp kiểm soát lưu lượng chính xác và tránh hiện tượng búa nước. Cấu trúc đóng mở vuông góc phân bố đều lực tác động trên bề mặt ghế, giảm mài mòn và tăng tuổi thọ. Khi mở một phần, khoảng hở giữa đĩa và ghế cho phép điều tiết lưu lượng theo yêu cầu vận hành.

Nguyên lý đơn giản nhưng hiệu quả, giúp van dễ bảo trì và vận hành ổn định trong hệ thống có áp lực lớn. Van cầu 300A phù hợp cho ứng dụng cần đóng mở thường xuyên hoặc điều chỉnh áp liên tục mà không gây rung động.

Ưu điểm

Độ kín cao: Bề mặt ghế đồng và đĩa inox được mài tinh, đảm bảo đóng kín tuyệt đối khi ngắt dòng.

Chịu áp suất lớn: Thân gang đúc dày, thiết kế chịu lực tốt, đáp ứng áp 10 bar ổn định.

Điều tiết chính xác: Cơ chế nâng – hạ tuyến tính giúp kiểm soát lưu lượng mượt, tránh sốc áp.

Vận hành nhẹ: Tay quay cơ học lớn, giúp người dùng thao tác dễ dàng ngay cả với ống lớn.

Dễ bảo trì: Nắp bulông tháo rời cho phép kiểm tra, vệ sinh nhanh mà không cần tháo van khỏi hệ thống.

Vật liệu bền bỉ: Inox 304 và đồng CAC406 chống ăn mòn, đảm bảo tuổi thọ lâu dài.

Thương hiệu tin cậy: Wonil – Hàn Quốc, đạt chứng nhận KS B2304, kiểm định áp lực nghiêm ngặt.

Ứng dụng

Van cầu Wonil WGL-10 300A được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng vận hành bền và kín hoàn hảo.

Hệ thống hơi nóng: Dùng trong nhà máy dệt, sấy, nhuộm, lò hơi, nơi cần điều chỉnh áp lực và lưu lượng chính xác.

Hệ thống nước: Lắp đặt tại trạm bơm, nhà máy xử lý nước, hệ thống phân phối nước kỹ thuật và nước làm mát.

Ngành dầu khí: Phù hợp cho đường ống trung – cao áp, đóng ngắt nhanh, kín tuyệt đối.

Ngành HVAC: Sử dụng trong hệ thống nước lạnh, nước nóng trung tâm để cân bằng lưu lượng.

Ngành thực phẩm: Phù hợp dây chuyền hơi nấu, tiệt trùng, đảm bảo vệ sinh và an toàn vận hành.

Ngành hóa chất nhẹ: Ứng dụng cho khí nén, dung môi trung tính và hệ thống nước tuần hoàn công nghiệp.

Lắp đặt & vận hành

Bước 1: Kiểm tra trước khi lắp
Đảm bảo van và đường ống sạch, không dính tạp chất. Kiểm tra hướng dòng chảy trên thân để lắp đúng chiều.

Bước 2: Căn chỉnh và cố định
Đặt van giữa hai mặt bích, căn đồng tâm, sử dụng gioăng kín phù hợp để đảm bảo độ kín tuyệt đối.

Bước 3: Siết bulông đều tay
Siết chéo các bulông, tăng lực dần để tránh cong bích hoặc nứt thân van.

Bước 4: Kiểm tra vận hành
Xoay tay quay nhẹ để kiểm tra hành trình đĩa van, thử áp nước sạch để đảm bảo không rò rỉ.

Bước 5: Bảo trì định kỳ
Định kỳ 3–6 tháng vệ sinh thân van, tra mỡ trục, kiểm tra ghế và đĩa van. Khi không dùng lâu, nên mở 50 % để tránh kẹt đĩa.

Lưu ý: Không đóng mở đột ngột để tránh búa nước. Không dùng cho môi trường axit mạnh. Lắp đặt theo phương thẳng đứng để tăng tuổi thọ và hiệu quả kín.
