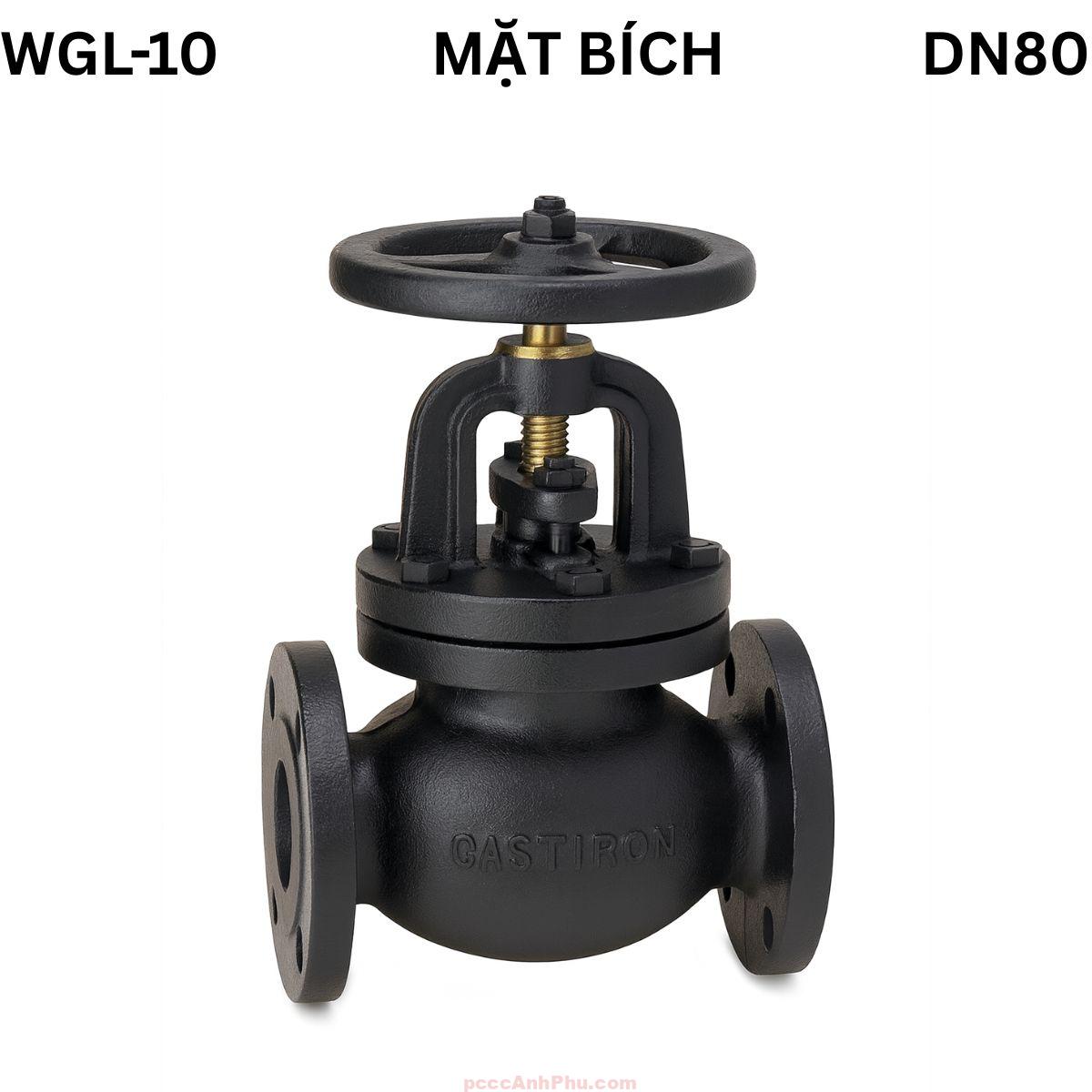

Van cầu mặt bích Wonil WGL-10 80A

Giới thiệu

Van cầu Wonil WGL-10 80A là thiết bị chặn và điều tiết lưu chất được sản xuất bởi hãng Wonil – Hàn Quốc, đạt tiêu chuẩn chất lượng KS 10K. Sản phẩm được thiết kế dành cho hệ thống hơi nóng, khí nén, nước và dầu, nơi yêu cầu độ kín cao và khả năng chịu áp suất ổn định. Với kích cỡ 80A, van phù hợp lắp đặt tại các tuyến ống công nghiệp trung bình đến lớn, giúp điều tiết dòng chảy hiệu quả và đảm bảo an toàn vận hành.

Thân van được đúc từ gang GC200, có độ bền cơ học cao, chống biến dạng khi chịu áp suất 10 bar. Đĩa và trục van được chế tạo bằng thép không gỉ STS304 giúp chống ăn mòn, trong khi ghế van bằng đồng CAC406 đảm bảo khả năng làm kín tuyệt đối. Cấu trúc tay quay cơ học giúp người vận hành điều khiển dễ dàng mà không cần lực lớn. Van cầu Wonil WGL-10 80A hiện là lựa chọn tin cậy cho các hệ thống hơi, nước và khí nén trong nhà máy, khu công nghiệp, lò hơi và các công trình dân dụng.

Tham khảo thêm các sản phẩm: van cầu

Cấu tạo tổng quan

Van cầu Wonil WGL-10 80A được thiết kế dạng cầu truyền thống với cấu trúc thân – nắp ghép bulông chắc chắn. Bên trong van gồm các bộ phận chính: thân van, nắp van, trục, đĩa, ghế van và tay quay. Mỗi thành phần đều được chọn vật liệu phù hợp, đảm bảo khả năng chịu áp và nhiệt độ cao. Các bề mặt tiếp xúc được gia công chính xác giúp van vận hành ổn định, không rò rỉ trong suốt quá trình sử dụng.

Bảng vật liệu cấu tạo của van cầu Wonil WGL-10 80A:

Thành phần	Vật liệu	Đặc tính kỹ thuật
Thân van (Body)	Gang GC200	Chịu áp lực cao, bền bỉ trong môi trường nước và hơi
Nắp van (Bonnet)	GC200	Dễ tháo lắp, thuận tiện bảo dưỡng
Đĩa van (Disc)	STS304	Chống gỉ, chống mài mòn và chịu nhiệt tốt
Trục van (Stem)	STS304	Truyền lực ổn định, không bị cong hoặc mòn
Ghế van (Seat)	Đồng CAC406	Giúp kín hoàn toàn, giảm ma sát
Tay quay (Handle)	Gang sơn tĩnh điện	Dễ thao tác, bền với thời tiết

Cấu tạo này cho phép van chịu được áp suất làm việc 10 bar và nhiệt độ tới 120°C. Sự kết hợp vật liệu gang, inox và đồng tạo ra khả năng chịu mài mòn và chống ăn mòn vượt trội, phù hợp cho môi trường khắc nghiệt. Bề mặt ngoài phủ sơn epoxy giúp tăng tuổi thọ và bảo vệ van khỏi tác động của hơi nước hoặc dầu.

Nắp van được ghép bulông tiêu chuẩn giúp việc tháo lắp, thay thế hoặc vệ sinh đơn giản. Cấu trúc thân dày và chắc chắn giúp van giảm rung và tiếng ồn trong quá trình vận hành, duy trì độ ổn định của áp suất trong đường ống.

Nguyên lý hoạt động

Van cầu Wonil WGL-10 80A hoạt động theo cơ chế nâng hạ đĩa van bằng tay quay cơ học. Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, trục van nâng đĩa lên, cho phép dòng chất đi qua. Khi xoay ngược lại, đĩa hạ xuống ép chặt vào ghế van, chặn hoàn toàn dòng chảy. Cơ chế đóng mở tuyến tính này đảm bảo điều tiết lưu lượng chính xác và ngăn hiện tượng búa nước.

        ┌───────────────┐
        │     Tay quay   │
        └──────┬────────┘
               │ Trục van
               ▼
           ┌───────────┐
           │   Đĩa van │ ← Lên / Xuống
           └─────┬─────┘
                 │
         ┌───────┴────────┐
         │     Thân van    │
         └────────────────┘
         ▲              ▲
       Dòng vào      Dòng ra

Do đĩa van di chuyển vuông góc với hướng dòng chảy, lực tác động lên bề mặt ghế phân bố đều, giúp tăng độ kín và giảm mài mòn. Khi mở từng phần, người dùng có thể kiểm soát lưu lượng dễ dàng, phù hợp cho các hệ thống cần điều chỉnh áp suất hoặc nhiệt độ ổn định.

Nguyên lý hoạt động đơn giản giúp van dễ bảo dưỡng và thay thế phụ kiện. Với thiết kế tuyến tính, WGL-10 80A cũng giúp tránh rò rỉ trong điều kiện áp lực thay đổi liên tục, đảm bảo an toàn tuyệt đối cho hệ thống.

Ưu điểm

Độ kín tuyệt đối: Ghế van bằng đồng CAC406 và đĩa STS304 được gia công chính xác, đảm bảo khả năng đóng kín hoàn toàn khi ngắt dòng.

Vật liệu cao cấp: Thân gang GC200 dày, chịu áp và chống ăn mòn, phù hợp cả trong môi trường ẩm hoặc có hơi nóng liên tục.

Điều tiết chính xác: Đĩa van di chuyển tuyến tính giúp điều chỉnh lưu lượng dễ dàng, không gây sốc áp lực trong đường ống.

Vận hành nhẹ: Tay quay lớn, sơn tĩnh điện chống trượt, dễ điều khiển ngay cả khi đeo găng bảo hộ.

Dễ bảo trì: Nắp van tháo bằng bulông, cho phép kiểm tra hoặc thay thế nhanh các chi tiết bên trong.

Bền và ổn định: Thiết kế cân bằng giúp van không rung hoặc rò rỉ, duy trì hiệu suất ổn định trong thời gian dài.

Đạt tiêu chuẩn KS: Sản phẩm tuân thủ quy chuẩn KS B2304 của Hàn Quốc, đảm bảo chất lượng cao và độ an toàn tuyệt đối.

Ứng dụng

Van cầu Wonil WGL-10 80A được sử dụng phổ biến trong nhiều lĩnh vực nhờ tính linh hoạt và hiệu suất vận hành ổn định.

Hệ thống hơi: Dùng trong lò hơi, phòng sấy, nhà máy dệt, hệ thống nhiệt công nghiệp để điều tiết hơi nóng an toàn.

Hệ thống nước: Lắp tại trạm bơm, đường ống cấp nước, hệ thống xử lý và phân phối nước sạch.

Ngành dầu khí: Phù hợp với hệ thống dẫn dầu và khí nén trung áp, giúp đóng nhanh khi bảo dưỡng hoặc dừng khẩn.

Ngành HVAC: Sử dụng trong hệ thống nước nóng, lạnh để kiểm soát lưu lượng theo tải điều hòa hoặc sưởi.

Ngành thực phẩm: Dùng trong các dây chuyền hơi, nấu, hấp, tiệt trùng nhờ cấu tạo kín và vật liệu an toàn.

Ngành hóa chất nhẹ: Ứng dụng trong hệ thống dung môi, khí trung tính, hoặc nước tuần hoàn công nghiệp.

Lắp đặt & vận hành

Bước 1: Kiểm tra van
Trước khi lắp đặt, cần vệ sinh thân van và kiểm tra hướng dòng chảy khắc trên thân. Đảm bảo không có bụi hoặc vật cản trong khoang van.

Bước 2: Đặt van đúng vị trí
Đặt van giữa hai mặt bích, căn chỉnh đồng tâm để tránh lệch khi siết. Sử dụng gioăng kín phù hợp để ngăn rò rỉ.

Bước 3: Siết đều bulông
Siết bulông theo hình chéo, tăng dần lực để tránh cong hoặc vênh bích.

Bước 4: Kiểm tra vận hành
Xoay nhẹ tay quay kiểm tra chuyển động đĩa van, đảm bảo không kẹt và không va chạm. Thử áp bằng nước sạch để kiểm tra độ kín.

Bước 5: Bảo trì định kỳ
Định kỳ 3–6 tháng tra mỡ cho trục van, kiểm tra ghế đồng, đĩa inox, và vệ sinh thân trong. Nếu để lâu không sử dụng, nên mở van khoảng 50% để tránh kẹt.

Lưu ý: Không đóng mở đột ngột để tránh hiện tượng búa nước. Không sử dụng van cho môi trường có hạt rắn hoặc dung môi ăn mòn mạnh. Lắp đặt theo phương thẳng đứng để đảm bảo hiệu suất kín tốt nhất.
