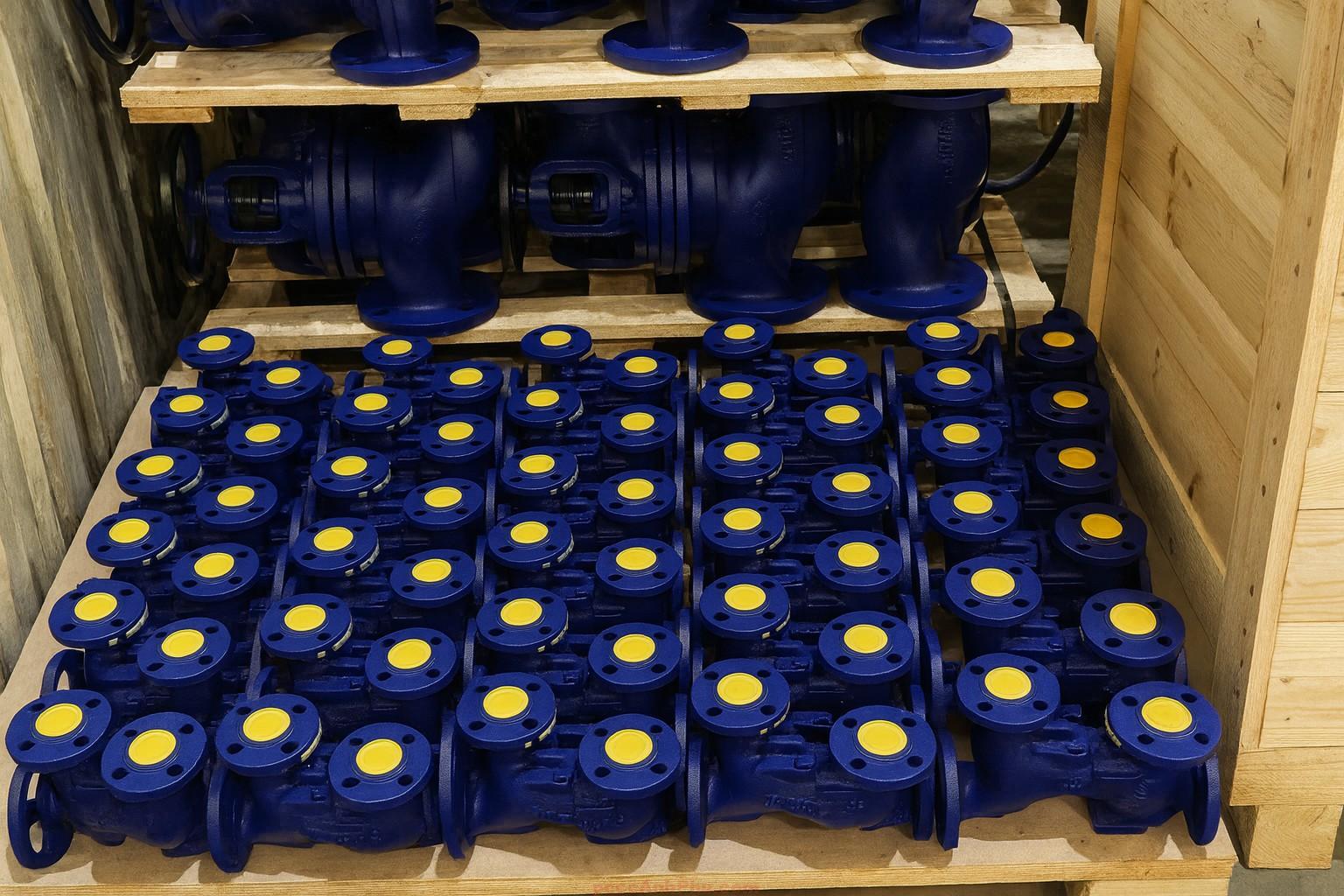

Van cầu mặt bích Zetkama 215A-040-16

Giới thiệu

Van cầu Zetkama 215A DN40 là dòng van hơi điều tiết chất lượng cao của thương hiệu Zetkama – Ba Lan, thiết kế theo tiêu chuẩn EN và DIN châu Âu. Với đường kính danh nghĩa 40 mm, DN40 là kích thước trung gian quan trọng trong các hệ thống hơi, nước nóng và dầu tải nhiệt. Thân van được chế tạo từ gang xám EN-GJL-250, chịu áp suất PN16 và nhiệt độ làm việc tối đa 300 °C, đảm bảo độ bền cơ học và khả năng chịu nhiệt lâu dài trong môi trường vận hành áp trung bình.

Dòng 215A DN40 sử dụng cơ cấu ty nổi – đĩa nón, cho khả năng điều tiết tuyến tính, độ kín tuyệt đối và thao tác nhẹ. Đây là loại van cầu hơi được nhiều nhà máy sử dụng tại các nhánh chính hoặc cụm điều áp trung tâm, nơi yêu cầu điều tiết chính xác và độ tin cậy cao. Sản phẩm đạt chứng chỉ CE, tuân thủ chỉ thị áp lực PED 2014/68/EU và được gia công hoàn toàn tại nhà máy Zetkama Ba Lan.

Tham khảo thêm các sản phẩm: globe valve

Nhờ kích thước trung bình, Zetkama 215A DN40 thường được lắp tại tuyến phân phối hơi chính, khu điều nhiệt trung tâm hoặc các cụm máy sấy công nghiệp. Van hoạt động ổn định, chống rung, giảm ồn và dễ bảo trì. Đây là lựa chọn tiêu chuẩn cho hệ thống hơi và nước nóng yêu cầu độ kín cao và vận hành liên tục.

Cấu tạo tổng quan

Van cầu Zetkama 215A DN40 có cấu tạo gồm thân van, nắp, đĩa, ty, tay quay, gioăng làm kín và bulong. Mỗi thành phần được gia công chính xác theo chuẩn EN 558-1, đảm bảo vận hành êm và độ bền cao dưới áp lực 16 bar. Thân van đúc từ gang xám EN-GJL-250 dày, chống rung, chống biến dạng và có độ ổn định cấu trúc cao.

Đĩa và ty van được làm bằng thép không gỉ X20Cr13 (1.4021), chịu mài mòn và nhiệt cao. Đĩa được gia công chính xác, bề mặt bóng mịn đảm bảo kín tuyệt đối khi đóng. Gioăng Graphite + NiCr được lắp tại vùng ty – nắp để ngăn xì hơi ở 300 °C. Tay quay gang phủ epoxy giúp thao tác nhẹ và chống ăn mòn. Bulong đai ốc thép mạ kẽm đảm bảo liên kết vững chắc.

Thiết kế thân van cong mềm và buồng dòng chảy mở rộng giúp giảm tổn thất áp và tăng hiệu suất truyền dòng. Zetkama 215A DN40 duy trì áp suất ổn định ngay cả khi vận hành liên tục ở công suất cao, phù hợp với hệ thống hơi bão hòa và nước nóng áp lực trung bình.

Nguyên lý hoạt động

Van Zetkama 215A DN40 vận hành theo nguyên lý truyền động tuyến tính. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống và đĩa ép sát vào ghế van, ngăn dòng chảy. Khi xoay ngược lại, đĩa nâng lên, tạo khe hở cho lưu chất đi qua. Độ nâng được điều chỉnh tùy yêu cầu lưu lượng, đảm bảo điều tiết chính xác và êm dịu.

        (Tay quay)
           ||
           ||
        ---||----------
        |  ||   Ty van
        |  ||
        |  /
      ---------      ↑ Dòng hơi
     |  Đĩa   |      |
     |  Van   |------
      ---------
         ||
         ||  Ghế van
   -----------------------
        Thân van

Với cơ chế ty nổi, người vận hành dễ quan sát trạng thái mở – đóng. Van đóng kín hoàn toàn khi đĩa ép chặt vào ghế, điều này đảm bảo an toàn cho hệ thống hơi áp cao. Ngược lại, ở chế độ mở một phần, van điều chỉnh lưu lượng trơn mượt và ổn định áp suất đầu ra, tránh sốc áp và rung động.

Ưu điểm nổi bật

1. Chịu nhiệt 300 °C – áp suất PN16: Vận hành ổn định trong môi trường hơi và nước nóng trung áp mà không rò rỉ.

2. Thân gang xám EN-GJL-250: Độ bền cao, chống nứt và biến dạng, hấp thụ rung hiệu quả.

3. Đĩa và ty thép không gỉ X20Cr13: Chống ăn mòn, mài mòn và duy trì hiệu suất cao lâu dài.

4. Gioăng Graphite + NiCr chịu nhiệt cao: Không xì hơi, không giòn nứt dưới nhiệt thay đổi liên tục.

5. Ty nổi dễ quan sát – an toàn cao: Ngăn sai thao tác, tăng độ tin cậy khi điều khiển hệ thống hơi.

6. Thiết kế chuẩn châu Âu – đạt CE và PED: Bảo đảm chất lượng và độ ổn định theo chuẩn kỹ thuật EU.

7. Dễ bảo trì – chi phí thấp: Cấu trúc ghép bulong thuận tiện cho tháo lắp và vệ sinh định kỳ.

Ứng dụng tiêu biểu

Hệ thống hơi nước công nghiệp: Van DN40 thường lắp ở tuyến phân phối hơi chính hoặc đầu ra thiết bị gia nhiệt, máy sấy.

Hệ thống nước nóng – HVAC: Dùng điều chỉnh lưu lượng nước nóng ở khu trung tâm thương mại, xưởng sản xuất.

Hệ dầu tải nhiệt: Điều tiết dòng dầu truyền nhiệt đến bộ trao đổi nhiệt, duy trì cân bằng nhiệt độ.

Ngành thực phẩm – dược phẩm: Kiểm soát hơi trong các quá trình tiệt trùng, thanh trùng hoặc nấu gia nhiệt.

Hệ thống hóa chất – dệt nhuộm: Van DN40 được dùng trong cụm gia nhiệt và thiết bị sấy, đảm bảo áp suất ổn định.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra tình trạng van trước khi lắp. Đảm bảo không nứt, xước và ty hoạt động trơn tru. Xác định hướng dòng chảy.

Bước 2: Làm sạch đường ống, loại bỏ tạp chất và mạt hàn trước khi đưa van vào vị trí lắp đặt.

Bước 3: Lắp van đúng chiều dòng chảy (flow under disc) để đảm bảo độ kín và giảm sốc áp.

Bước 4: Siết đều bulong mặt bích theo hình sao để lực phân bố đều, tránh nứt thân gang.

Bước 5: Thử đóng mở vài chu kỳ trước khi chạy chính thức để kiểm tra độ kín và độ êm của tay quay.

Bảo dưỡng định kỳ: Kiểm tra 6 tháng/lần, làm sạch ghế – đĩa – ty, bôi trơn ren và thay gioăng graphite khi cần. Với hệ 300 °C, nên kiểm tra hàng quý.
