Giới thiệu
Van cầu Rinco FIG 303E DN15 là sản phẩm van đồng đúc chất lượng cao của thương hiệu Rinco – Đài Loan, được thiết kế chuyên dụng cho các hệ thống nước, HVAC, phòng cháy chữa cháy và các ứng dụng điều tiết lưu chất trong công nghiệp nhẹ. Van có cấu tạo đơn giản, vận hành dễ dàng và tuổi thọ cao, thích hợp cho cả môi trường dân dụng và kỹ thuật. Với kích thước DN15, van phù hợp cho các tuyến ống nhỏ, nơi yêu cầu điều tiết lưu lượng chính xác và kín tuyệt đối.
Van cầu Rinco FIG 303E DN15 được chế tạo theo tiêu chuẩn BS EN 12266-1:2003, sử dụng kết nối ren BSP (BS 21), áp suất làm việc PN16 (16 bar) và dải nhiệt độ hoạt động từ -10°C đến 120°C. Đây là dòng van có khả năng chịu áp tốt, chống ăn mòn hiệu quả, và vận hành ổn định lâu dài. Sản phẩm hiện được sử dụng phổ biến trong hệ thống cấp nước, tòa nhà, nhà máy, và các công trình PCCC.
Tham khảo thêm các sản phẩm: van cầu thủy lực
Cấu tạo tổng quan

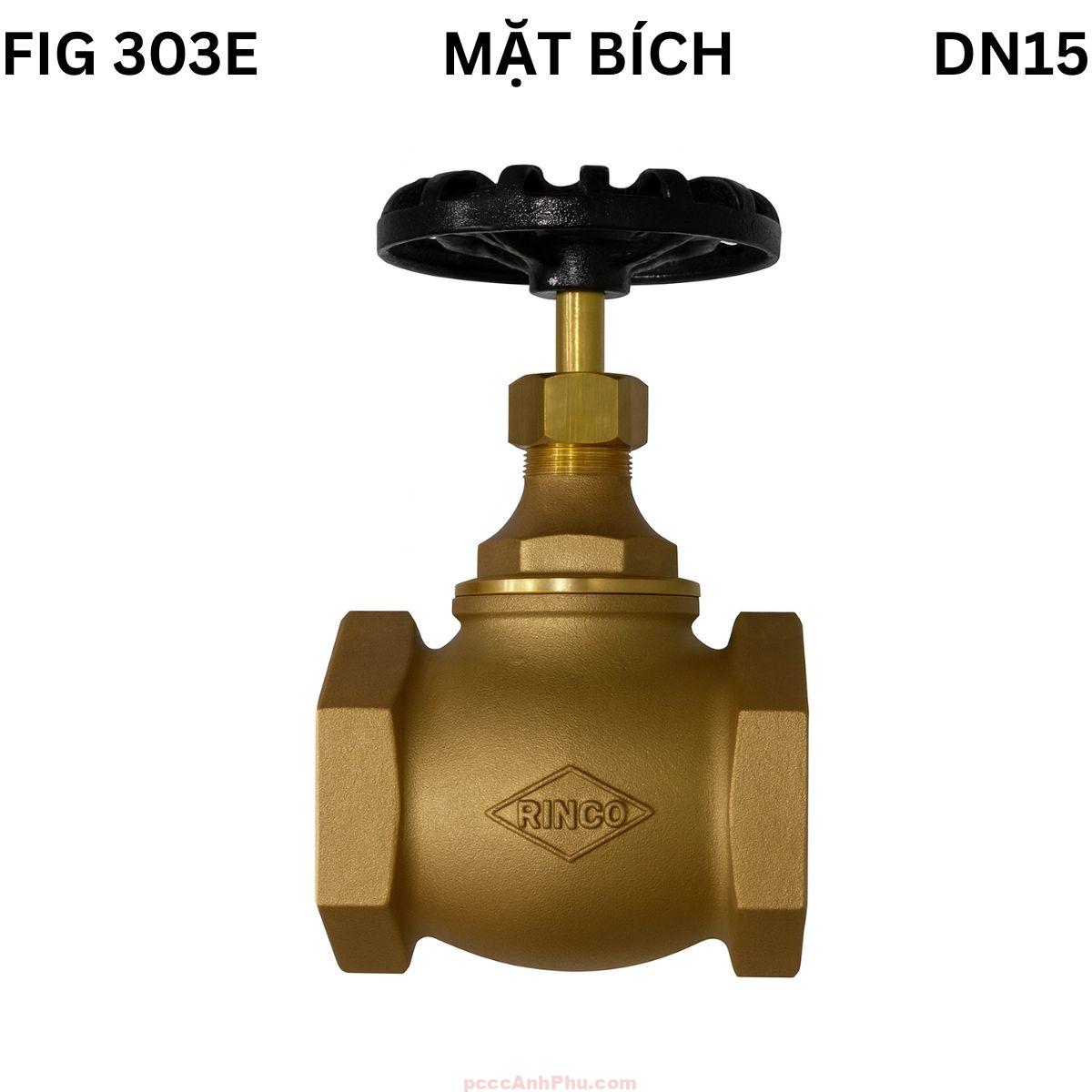

Van cầu Rinco FIG 303E DN15 có thiết kế nhỏ gọn nhưng chắc chắn, phù hợp cho các hệ thống có không gian lắp đặt hạn chế. Toàn bộ thân và nắp van được chế tạo từ đồng đúc (Cast Bronze), đảm bảo khả năng chịu ăn mòn tốt, đặc biệt trong môi trường nước sạch và hơi nóng nhẹ. Trục van bằng đồng thau, kết hợp với gioăng PTFE giúp van vận hành êm, kín và bền bỉ.

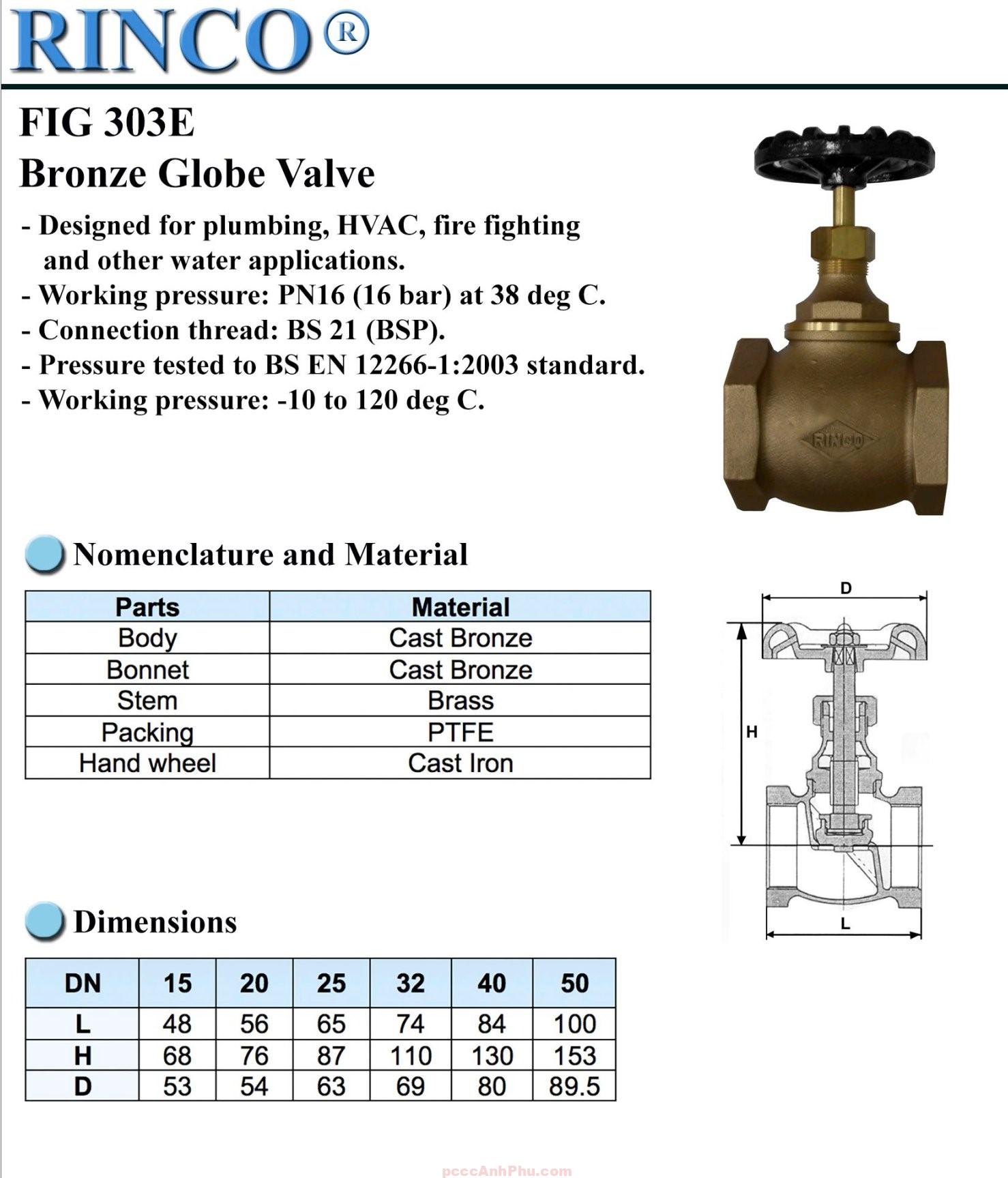

Bảng vật liệu cấu tạo chi tiết của van cầu Rinco FIG 303E DN15:
| Thành phần | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Đồng đúc (Cast Bronze) | Chống ăn mòn, chịu áp PN16 |
| Nắp van (Bonnet) | Đồng đúc (Cast Bronze) | Liên kết ren, kín khít hoàn hảo |
| Trục van (Stem) | Đồng thau (Brass) | Chịu nhiệt, truyền động ổn định |
| Gioăng làm kín (Packing) | PTFE (Teflon) | Chịu nhiệt, giảm ma sát, chống rò rỉ |
| Tay quay (Hand wheel) | Gang đúc (Cast Iron) | Chắc chắn, sơn đen chống gỉ |
Thiết kế thân van hình cầu giúp dòng chảy được phân tán đều, giảm lực va đập và hạn chế tổn thất áp suất. Kết cấu ren BSP dễ dàng kết nối với các đường ống thông dụng tại Việt Nam. Với chiều dài 48mm và chiều cao 68mm, van cầu Rinco FIG 303E DN15 có kích thước nhỏ gọn nhưng vẫn đảm bảo khả năng chịu áp suất cao.
Từng chi tiết của van đều được kiểm tra áp lực theo tiêu chuẩn BS EN 12266 trước khi xuất xưởng. Điều này đảm bảo độ an toàn, độ kín và tuổi thọ cao cho sản phẩm trong suốt quá trình sử dụng.
Nguyên lý hoạt động
Van cầu Rinco FIG 303E DN15 hoạt động theo cơ chế nâng – hạ đĩa tuyến tính. Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, trục van nâng đĩa lên, cho phép lưu chất đi qua. Khi xoay theo chiều ngược lại, đĩa ép chặt xuống ghế van, ngăn hoàn toàn dòng chảy. Nhờ cơ chế này, van có thể sử dụng linh hoạt cả để chặn dòng và điều tiết lưu lượng.
┌───────────────┐
│ Tay quay │
└──────┬────────┘
│ Trục van
▼
┌───────────┐
│ Đĩa van │ ← Lên / Xuống
└─────┬─────┘
│
┌───────┴────────┐
│ Thân van │
└────────────────┘
▲ ▲
Dòng vào Dòng ra
Cấu trúc đóng mở vuông góc giúp đĩa van không bị ảnh hưởng bởi áp lực dòng chảy, đảm bảo khả năng kín tốt và tuổi thọ lâu dài. Khi mở một phần, khoảng hở giữa đĩa và ghế cho phép điều chỉnh lưu lượng mượt mà, thích hợp cho hệ thống nước sinh hoạt hoặc làm mát. Cơ chế thủ công giúp van dễ điều khiển, không phụ thuộc vào năng lượng ngoài, rất phù hợp với hệ thống quy mô nhỏ và vừa.
Do được làm bằng đồng đúc, van hoạt động ổn định trong môi trường nước nóng, nước lạnh hoặc hơi nhẹ, không gây búa nước hay rung động mạnh trong đường ống. Đây là ưu điểm khiến dòng Rinco FIG 303E được sử dụng phổ biến tại các công trình dân dụng và thương mại.
Ưu điểm
Độ kín cao: Nhờ ghế đồng và gioăng PTFE, van đóng kín hoàn toàn, không rò rỉ dù hoạt động liên tục dưới áp 16 bar.
Chống ăn mòn hiệu quả: Toàn thân bằng đồng đúc chịu được môi trường nước sạch, hơi nóng và dung môi trung tính.
Điều tiết mượt mà: Cơ chế tuyến tính giúp kiểm soát lưu lượng chính xác, tránh xung áp và bảo vệ đường ống.
Dễ lắp đặt: Kết nối ren BSP chuẩn BS 21, phù hợp với hầu hết hệ thống ống nước dân dụng và công nghiệp.
Vận hành nhẹ: Tay quay gang đúc lớn, quay nhẹ nhàng, không yêu cầu lực lớn khi thao tác.
Chịu nhiệt tốt: Làm việc ổn định ở dải nhiệt độ -10°C đến 120°C, thích hợp cho nước nóng và hơi nhẹ.
Tuổi thọ dài lâu: Cấu tạo cơ khí bền, ít bảo trì, duy trì hiệu quả vận hành trong nhiều năm.
Ứng dụng
Van cầu Rinco FIG 303E DN15 được ứng dụng rộng rãi trong nhiều hệ thống nhờ khả năng chịu áp và độ kín cao.
Hệ thống cấp nước: Dùng trong mạng lưới phân phối nước dân dụng, tòa nhà, khách sạn, nhà máy xử lý nước.
Hệ thống HVAC: Ứng dụng trong các hệ thống điều hòa không khí trung tâm để điều tiết lưu lượng nước lạnh hoặc nước nóng.
Hệ thống PCCC: Dùng trong hệ thống chữa cháy sprinkler, trụ cấp nước hoặc tủ bơm PCCC.
Ngành cơ điện – dân dụng: Sử dụng trong hệ thống cấp thoát nước, xả áp, đường ống kỹ thuật nhỏ.
Ngành thực phẩm: Dùng cho dây chuyền rửa, hấp, tiệt trùng, đảm bảo vệ sinh nhờ vật liệu đồng an toàn.
Ngành hóa chất nhẹ: Phù hợp với khí nén, dung môi trung tính hoặc môi trường có áp thấp.
Lắp đặt & vận hành
Bước 1: Kiểm tra trước khi lắp
Đảm bảo van sạch, không có cặn, bụi hoặc mạt kim loại. Kiểm tra chiều mũi tên chỉ hướng dòng chảy in trên thân.
Bước 2: Kết nối vào hệ thống
Quấn băng keo non vào đầu ren ống, lắp van theo đúng chiều dòng chảy, siết chặt bằng cờ lê đúng lực, tránh làm vặn lệch thân van.
Bước 3: Kiểm tra kín khít
Sau khi lắp, mở nước thử áp ở mức thấp, kiểm tra các đầu nối xem có rò rỉ hay không. Nếu có, siết lại nhẹ tay.
Bước 4: Vận hành thử
Xoay tay quay để mở – đóng van, đảm bảo đĩa di chuyển trơn tru và không có tiếng cọ mạnh bên trong.
Bước 5: Bảo trì định kỳ
Định kỳ 3–6 tháng kiểm tra trục, tay quay và gioăng PTFE. Khi không dùng lâu, nên mở van 50% để tránh kẹt đĩa.
Lưu ý: Không dùng cho môi trường axit mạnh hoặc chất ăn mòn. Lắp van ở vị trí thẳng đứng giúp đạt độ kín tối đa và dễ thao tác.
