Giới thiệu

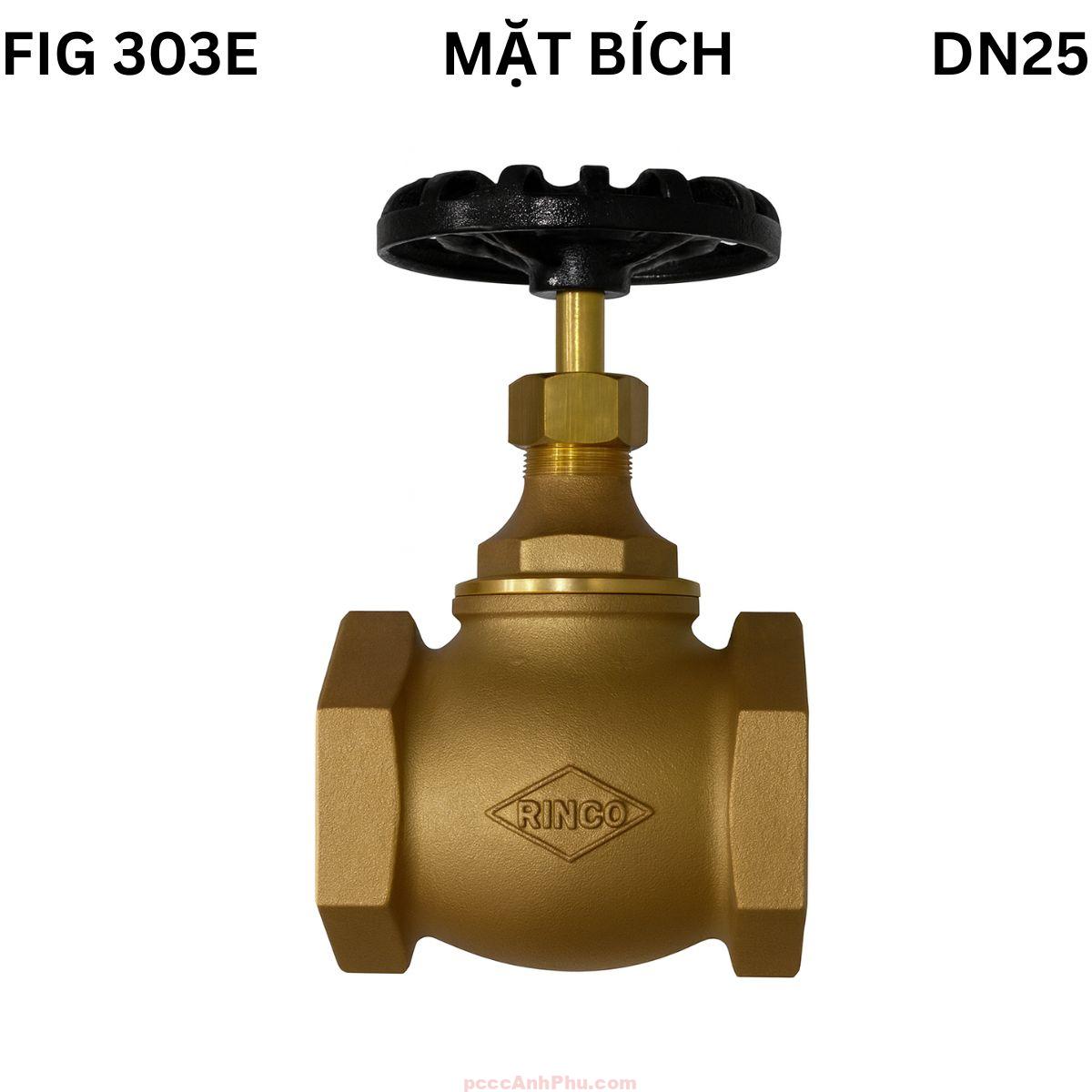

Van cầu Rinco FIG 303E DN25 là dòng van đồng đúc cao cấp của thương hiệu Rinco – Đài Loan, chuyên dùng để điều tiết và đóng ngắt dòng chảy trong hệ thống nước, hơi, HVAC và các ứng dụng dân dụng – công nghiệp nhẹ. Sản phẩm được thiết kế theo tiêu chuẩn BS EN 12266-1:2003, kết nối ren BSP (BS 21), áp suất làm việc PN16 và dải nhiệt độ vận hành từ -10°C đến 120°C. Với cấu trúc nhỏ gọn, van Rinco DN25 phù hợp cho hệ thống ống vừa, nơi yêu cầu lưu lượng ổn định và độ kín cao.
Van cầu Rinco FIG 303E DN25 có thân làm bằng đồng đúc (Cast Bronze) chịu ăn mòn, trục đồng thau bền chắc và gioăng làm kín PTFE có khả năng chịu nhiệt tốt. Cấu trúc thân cầu giúp lưu chất phân bố đều, giảm tổn thất áp và tăng độ bền cơ học cho toàn hệ thống. Đây là lựa chọn phổ biến trong hệ thống cấp nước, tòa nhà, trung tâm thương mại, khu công nghiệp và hệ thống điều hòa trung tâm HVAC.

Tham khảo thêm các sản phẩm: valve cầu
Cấu tạo tổng quan
Van cầu Rinco FIG 303E DN25 được chế tạo từ vật liệu cao cấp nhằm đảm bảo độ kín và khả năng vận hành lâu dài trong môi trường khắc nghiệt. Các chi tiết chính gồm thân, nắp, trục, đĩa, gioăng và tay quay đều được gia công chính xác. Với đường kính danh định DN25 (1 inch), sản phẩm phù hợp lắp cho đường ống nước, khí và hơi có áp suất trung bình.
Bảng vật liệu cấu tạo của van cầu Rinco FIG 303E DN25:
| Thành phần | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Đồng đúc (Cast Bronze) | Chống ăn mòn, chịu áp PN16 |
| Nắp van (Bonnet) | Đồng đúc (Cast Bronze) | Kín khít, dễ tháo bảo dưỡng |
| Trục van (Stem) | Đồng thau (Brass) | Truyền lực nhẹ, không cong vênh |
| Gioăng làm kín (Packing) | PTFE (Teflon) | Chịu nhiệt, giảm ma sát, chống rò rỉ |
| Tay quay (Hand wheel) | Gang đúc (Cast Iron) | Bền, sơn tĩnh điện chống gỉ |
Thân van được đúc liền khối, bề mặt trong mịn giúp giảm tổn thất áp suất và hạn chế đóng cặn. Nắp van dạng ren có thể tháo rời để bảo trì nhanh chóng. Kết nối ren BSP đảm bảo tương thích với các loại ống ren phổ biến tại Việt Nam. Với kích thước gọn (dài 60mm, cao 84mm), van cầu Rinco DN25 dễ lắp đặt trong không gian hạn chế mà vẫn giữ khả năng chịu áp cao.
Mỗi van đều được kiểm tra độ kín và áp lực theo tiêu chuẩn quốc tế trước khi xuất xưởng, đảm bảo an toàn tuyệt đối khi lắp đặt và vận hành trong hệ thống áp lực cao hoặc nhiệt độ biến đổi.
Nguyên lý hoạt động
Van cầu Rinco FIG 303E DN25 hoạt động dựa trên cơ chế nâng – hạ tuyến tính. Khi xoay tay quay ngược chiều kim đồng hồ, trục van nâng đĩa lên, mở đường cho lưu chất đi qua. Khi xoay theo chiều ngược lại, đĩa ép xuống ghế van, đóng kín dòng chảy. Cơ chế này cho phép điều tiết lưu lượng linh hoạt, kiểm soát tốc độ dòng nước hoặc hơi một cách chính xác.
┌───────────────┐
│ Tay quay │
└──────┬────────┘
│ Trục van
▼
┌───────────┐
│ Đĩa van │ ← Lên / Xuống
└─────┬─────┘
│
┌───────┴────────┐
│ Thân van │
└────────────────┘
▲ ▲
Dòng vào Dòng ra
Chuyển động của đĩa van vuông góc với hướng dòng chảy giúp lực tác động phân bố đều, hạn chế mài mòn và đảm bảo khả năng kín cao. Khi mở một phần, van cho phép điều tiết lưu lượng chính xác mà không gây rung hoặc búa nước. Cơ chế đóng mở thủ công giúp vận hành nhẹ nhàng, dễ kiểm soát, không yêu cầu nguồn năng lượng ngoài.
Nhờ cấu trúc đồng đúc và gioăng PTFE, van cầu Rinco 303E DN25 hoạt động ổn định trong cả nước nóng, nước lạnh và khí nén. Đây là thiết bị lý tưởng cho hệ thống yêu cầu vận hành bền bỉ và ít bảo trì.
Ưu điểm
Vật liệu đồng đúc cao cấp: Chống ăn mòn, chịu áp lực và nhiệt độ cao, thích hợp cho nước, hơi và khí trung tính.
Độ kín tuyệt đối: Kết hợp giữa ghế đồng và gioăng PTFE giúp van không rò rỉ trong mọi điều kiện vận hành.
Điều tiết chính xác: Cơ chế nâng hạ tuyến tính cho phép điều khiển lưu lượng mượt mà, tránh sốc áp.
Dễ lắp đặt: Kết nối ren BSP chuẩn BS 21 tương thích với ống ren phổ biến.
Vận hành nhẹ: Tay quay lớn, cơ chế trục ren mịn giúp xoay nhẹ, giảm lực thao tác.
Bảo trì nhanh: Nắp ren dễ tháo, thuận tiện kiểm tra và thay thế các chi tiết bên trong.
Độ bền cao: Cấu trúc đồng – gang – PTFE bền vững, chịu được áp lực và rung động dài hạn.
Ứng dụng
Van cầu Rinco FIG 303E DN25 được ứng dụng trong nhiều lĩnh vực công nghiệp và dân dụng nhờ độ bền và khả năng điều tiết hiệu quả.
Hệ thống cấp nước: Dùng trong mạng lưới cấp nước sinh hoạt, nhà máy xử lý nước và tòa nhà cao tầng.
Hệ thống HVAC: Ứng dụng trong điều hòa trung tâm để cân bằng lưu lượng nước lạnh và nước nóng.
Hệ thống PCCC: Dùng trong các trạm bơm, tủ van chữa cháy hoặc khu vực điều áp.
Ngành cơ điện – dân dụng: Dùng trong hệ thống cấp thoát nước kỹ thuật, ống phụ hoặc ống xả áp.
Ngành thực phẩm: Sử dụng trong dây chuyền rửa, hấp, tiệt trùng, đảm bảo an toàn vệ sinh nhờ vật liệu đồng.
Ngành hóa chất nhẹ: Phù hợp với dung môi trung tính, khí nén và môi trường áp thấp.
Lắp đặt & vận hành
Bước 1: Chuẩn bị lắp đặt
Vệ sinh sạch đường ống, kiểm tra hướng dòng chảy được khắc trên thân van. Đảm bảo các đầu ren khô ráo, không bị nứt.
Bước 2: Kết nối đúng chiều
Lắp van theo đúng chiều mũi tên chỉ dòng chảy, quấn băng keo non hoặc dùng keo ren chuyên dụng để chống rò rỉ.
Bước 3: Siết chặt đều tay
Dùng cờ lê siết hai đầu ren vừa đủ lực, không nên vặn quá chặt để tránh hư thân van.
Bước 4: Kiểm tra vận hành
Mở nhẹ van để thử lưu lượng, quan sát rò rỉ tại mối nối và kiểm tra hành trình tay quay.
Bước 5: Bảo trì định kỳ
Định kỳ 3–6 tháng vệ sinh bên trong, kiểm tra gioăng PTFE và tra mỡ nhẹ cho trục van. Khi không sử dụng lâu, nên mở van 50% để tránh kẹt đĩa.
Lưu ý: Không dùng cho môi trường axit mạnh, nước muối đậm đặc hoặc hóa chất ăn mòn. Lắp theo phương thẳng đứng để đạt hiệu quả kín tốt nhất.
