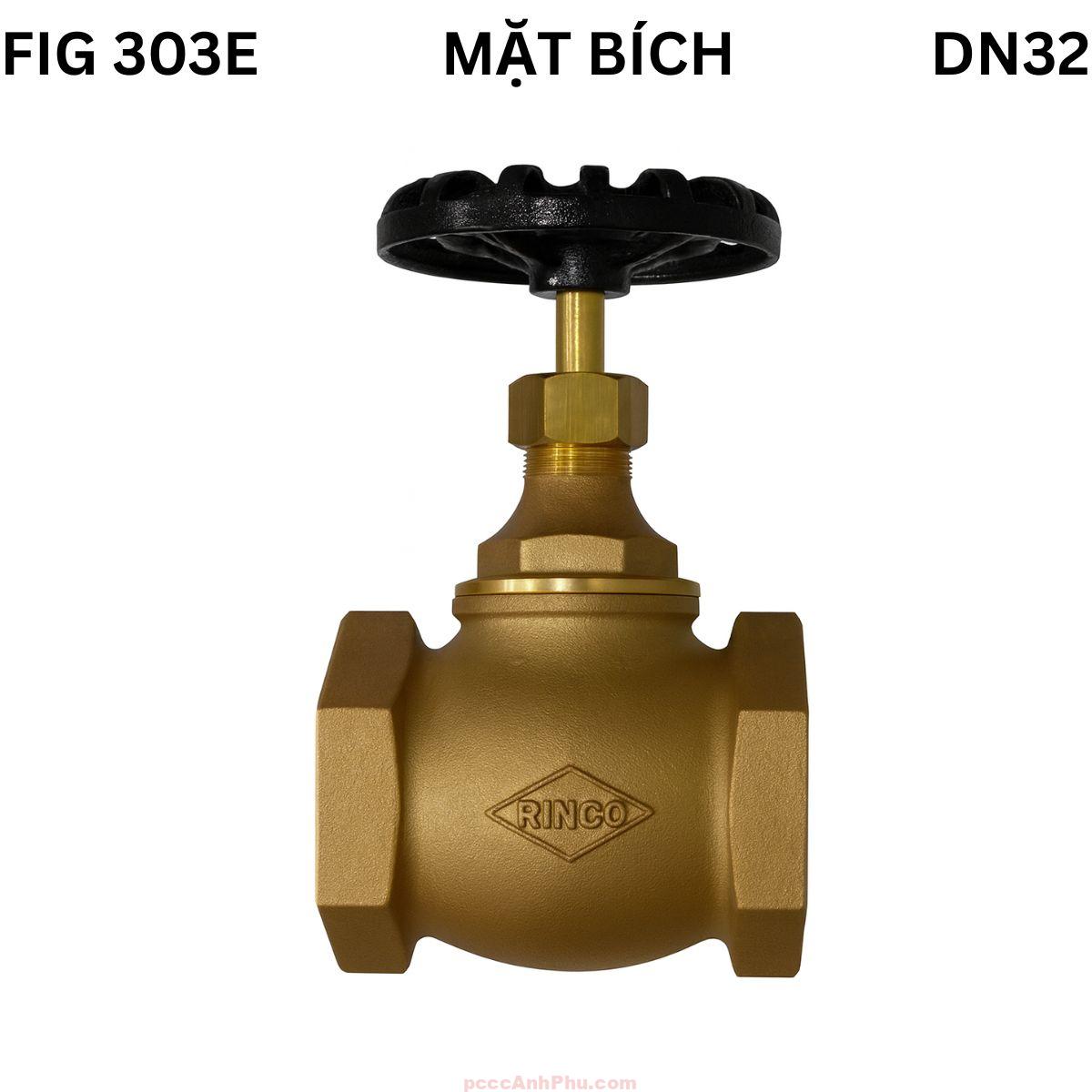

Van cầu ren đồng Rinco FIG 303E DN32

Giới thiệu

Van cầu Rinco FIG 303E DN32 là dòng van đồng đúc cao cấp của hãng Rinco – Đài Loan, được thiết kế cho mục đích điều tiết và đóng ngắt lưu chất trong hệ thống nước, hơi, khí nén và HVAC công nghiệp. Với kích thước DN32 (1-1/4 inch), sản phẩm đáp ứng tốt nhu cầu lắp đặt ở các hệ thống ống vừa, đảm bảo khả năng điều khiển lưu lượng ổn định, kín tuyệt đối và vận hành bền bỉ trong điều kiện áp lực cao.

Van được chế tạo theo tiêu chuẩn BS EN 12266-1:2003, áp suất làm việc PN16 (16 bar), nhiệt độ vận hành -10°C đến 120°C. Kết nối ren BSP (BS 21) giúp lắp đặt thuận tiện, tương thích với đường ống nước và hơi thông dụng. Nhờ vật liệu đồng đúc chống ăn mòn và cấu trúc đĩa van tinh xảo, sản phẩm hoạt động êm, kín, đảm bảo hiệu suất dài hạn cho hệ thống dân dụng và công nghiệp.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

Van cầu Rinco FIG 303E DN32 được thiết kế theo dạng cầu, kết hợp giữa tính chắc chắn của thân đồng và khả năng kín của gioăng PTFE. Cấu tạo gồm thân, nắp, trục, đĩa, gioăng và tay quay – tất cả được gia công chính xác để đảm bảo hoạt động ổn định, bền bỉ và chống rò rỉ hoàn toàn. Kích thước DN32 phù hợp cho hệ thống nước trung áp, nơi cần điều tiết chính xác mà không gây rung động.

Bảng vật liệu cấu tạo chi tiết của van cầu Rinco FIG 303E DN32:

Thân van được đúc liền khối giúp tăng khả năng chịu áp và giảm rò rỉ. Lớp đồng đúc dày đảm bảo van hoạt động ổn định trong môi trường nước nóng, hơi nhẹ và khí nén. Kết nối ren BSP theo chuẩn BS 21 tương thích với hệ thống đường ống tiêu chuẩn, dễ lắp đặt và bảo trì. Kích thước dài 65mm, cao 92mm, van gọn nhưng vững chắc, thích hợp cho không gian hẹp.

Mỗi sản phẩm Rinco đều trải qua kiểm tra áp lực và rò rỉ theo tiêu chuẩn quốc tế, đảm bảo an toàn vận hành, tuổi thọ lâu dài và độ tin cậy cao trong điều kiện áp lực 16 bar.

Nguyên lý hoạt động

Van cầu Rinco FIG 303E DN32 hoạt động theo nguyên lý nâng – hạ tuyến tính. Khi người dùng xoay tay quay ngược chiều kim đồng hồ, trục ren kéo đĩa van lên, tạo khe hở cho lưu chất đi qua. Khi xoay ngược lại, đĩa ép chặt vào ghế van, đóng kín dòng chảy. Cơ chế tuyến tính này giúp van kiểm soát chính xác lưu lượng nước hoặc hơi.

        ┌───────────────┐
        │     Tay quay   │
        └──────┬────────┘
               │ Trục van
               ▼
           ┌───────────┐
           │   Đĩa van │ ← Lên / Xuống
           └─────┬─────┘
                 │
         ┌───────┴────────┐
         │     Thân van    │
         └────────────────┘
         ▲              ▲
       Dòng vào      Dòng ra

Nhờ cấu trúc đóng mở vuông góc, lực tác động lên đĩa phân bố đều, tránh mài mòn cục bộ và tăng tuổi thọ cho ghế van. Van vận hành êm, không rung, không gây tiếng ồn. Khi mở một phần, van cho phép điều tiết lưu lượng chính xác mà không gây búa nước trong hệ thống. Đây là điểm mạnh giúp Rinco 303E DN32 được ưa chuộng trong các hệ thống điều áp, HVAC và nước sạch.

Van hoạt động hoàn toàn thủ công, không cần nguồn điện hay khí nén hỗ trợ, dễ sử dụng, ít bảo trì và tiết kiệm chi phí vận hành. Độ kín hoàn hảo của ghế đồng – gioăng PTFE giúp hệ thống duy trì áp ổn định trong thời gian dài.

Ưu điểm

Vật liệu cao cấp: Đồng đúc dày, chịu nhiệt và ăn mòn tốt, thích hợp với nước, hơi và khí nén.

Độ kín tuyệt đối: Gioăng PTFE và ghế đồng tạo độ kín 100%, không rò rỉ dưới áp lực cao.

Điều tiết mượt mà: Cơ chế nâng hạ tuyến tính giúp kiểm soát lưu lượng chính xác, tránh xung áp.

Dễ lắp đặt: Kết nối ren BSP chuẩn quốc tế, dễ tháo lắp, bảo trì và thay thế.

Vận hành nhẹ: Tay quay gang đúc sơn tĩnh điện, xoay nhẹ, không trượt tay.

Thiết kế nhỏ gọn: Phù hợp không gian chật, đặc biệt trong tủ kỹ thuật hoặc hệ thống HVAC.

Độ bền cao: Cấu trúc cơ khí ổn định, chống rò rỉ và chịu áp 16 bar bền bỉ theo thời gian.

Ứng dụng

Van cầu Rinco FIG 303E DN32 được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật nhờ khả năng vận hành ổn định và tuổi thọ cao.

Hệ thống cấp nước: Sử dụng trong mạng lưới phân phối nước sạch dân dụng và công nghiệp.

Hệ thống HVAC: Dùng trong điều hòa trung tâm, giúp cân bằng lưu lượng nước nóng – lạnh ổn định.

Hệ thống PCCC: Lắp tại các nhánh cấp nước, tủ bơm, hoặc cụm van điều áp chữa cháy.

Ngành cơ điện – dân dụng: Lắp trong hệ thống cấp thoát nước, xả áp và ống phụ trợ trong tòa nhà.

Ngành thực phẩm: Phù hợp dây chuyền nước nóng, hơi nhẹ và rửa tráng nhờ vật liệu đồng an toàn.

Ngành hóa chất nhẹ: Sử dụng với dung môi trung tính, khí nén và hệ thống áp trung bình.

Lắp đặt & vận hành

Bước 1: Kiểm tra van
Đảm bảo van sạch, không dính bụi, cặn hoặc mạt kim loại. Xác định đúng chiều dòng chảy khắc trên thân.

Bước 2: Lắp đặt vào đường ống
Quấn băng keo non hoặc keo ren vào đầu ống, siết van vào đúng chiều dòng chảy, không vặn lệch.

Bước 3: Siết đều tay
Dùng cờ lê siết đều hai đầu, tránh lực lệch gây nứt thân van. Không nên siết quá chặt.

Bước 4: Thử áp và vận hành
Mở nhẹ nước để thử kín, xoay tay quay kiểm tra độ êm và hành trình đĩa van.

Bước 5: Bảo trì định kỳ
Vệ sinh định kỳ 3–6 tháng, kiểm tra gioăng PTFE và tra mỡ bôi trơn trục van. Khi không dùng lâu, mở van 50% để tránh bó cứng.

Lưu ý: Không dùng cho môi trường chứa axit mạnh, nước biển hoặc dung môi ăn mòn. Lắp đặt theo phương thẳng đứng để đảm bảo hiệu quả và độ kín cao nhất.
