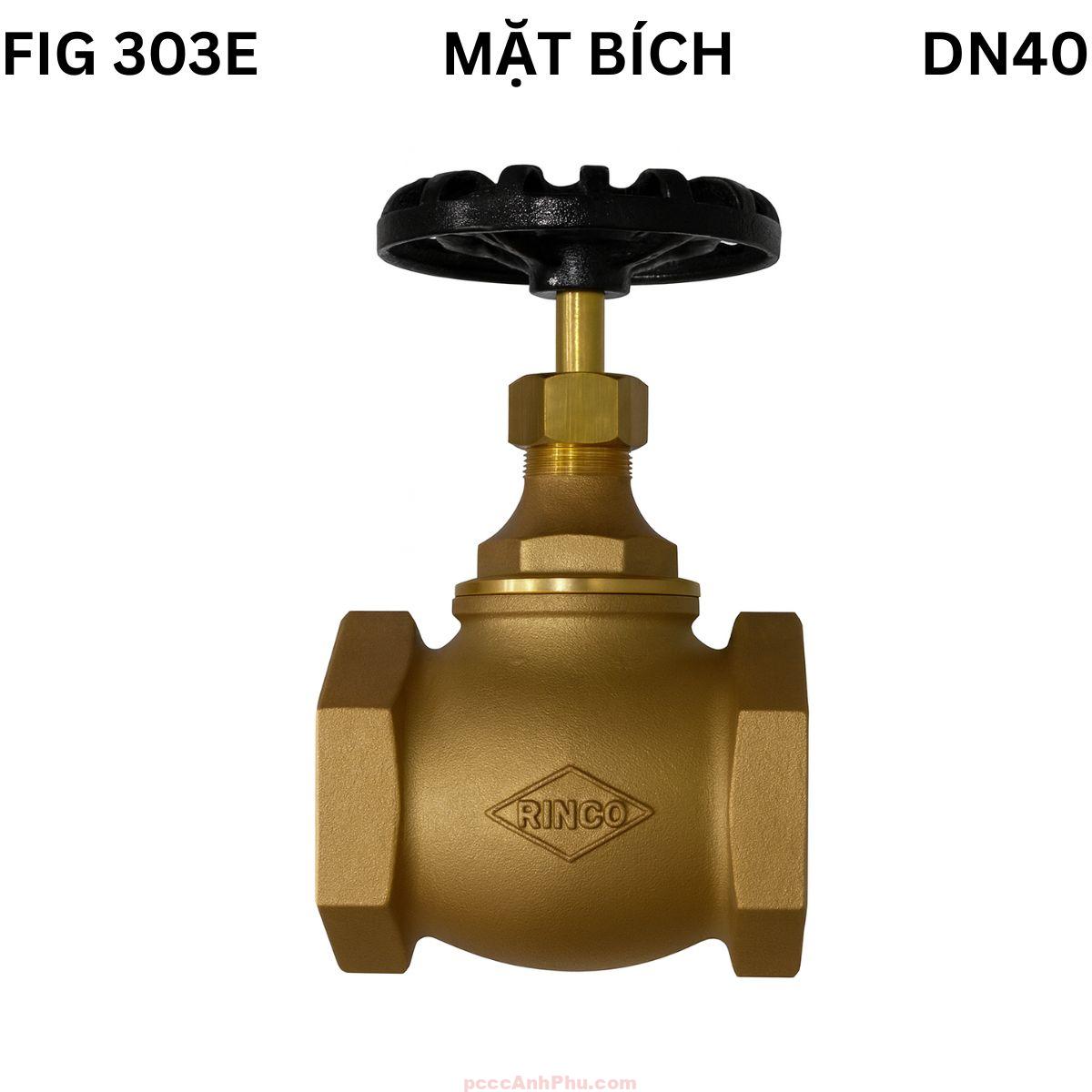

Van cầu ren đồng Rinco FIG 303E DN40

Giới thiệu

Van cầu Rinco FIG 303E DN40 là dòng van đồng đúc chất lượng cao do hãng Rinco – Đài Loan sản xuất, chuyên dùng để điều tiết và đóng ngắt dòng lưu chất trong hệ thống nước, hơi, HVAC và công nghiệp nhẹ. Với kích thước DN40 (1-1/2 inch), sản phẩm được thiết kế theo tiêu chuẩn BS EN 12266-1:2003, đáp ứng yêu cầu vận hành trong môi trường áp suất cao, chịu nhiệt tốt và đảm bảo độ kín tuyệt đối.

Van cầu Rinco FIG 303E DN40 có cấu tạo thân bằng đồng đúc (Cast Bronze) dày, trục đồng thau bền bỉ, gioăng PTFE chống rò rỉ, kết nối ren BSP (BS 21) dễ lắp đặt. Áp suất làm việc PN16 (16 bar) cùng nhiệt độ hoạt động -10°C đến 120°C giúp van hoạt động ổn định và lâu dài trong hầu hết các hệ thống dân dụng và công nghiệp. Sản phẩm là lựa chọn phổ biến nhờ khả năng điều tiết chính xác, độ bền cao và tính thẩm mỹ tốt.

Tham khảo thêm các sản phẩm: van cầu thủy lực

Cấu tạo tổng quan

Van cầu Rinco FIG 303E DN40 được thiết kế với cấu trúc thân cầu chắc chắn, đĩa đóng mở tuyến tính giúp điều tiết dòng chảy êm và ổn định. Các chi tiết chính gồm thân, nắp, trục, đĩa, gioăng và tay quay, tất cả đều được chế tạo từ vật liệu chịu nhiệt, chống ăn mòn và độ kín cao. Thiết kế ren BSP giúp lắp đặt dễ dàng với các đường ống phổ biến tại Việt Nam.

Bảng vật liệu cấu tạo của van cầu Rinco FIG 303E DN40:

Thân van được đúc dày, liền khối, có khả năng chịu áp suất cao và chống biến dạng khi làm việc lâu dài. Bề mặt trong được mài mịn để giảm ma sát, giúp lưu chất đi qua dễ dàng. Kích thước DN40 có chiều dài khoảng 72mm, chiều cao 100mm, thích hợp lắp ở không gian trung bình. Cấu trúc ren BSP giúp kết nối chắc chắn, giảm thời gian thi công và bảo dưỡng.

Tất cả các van Rinco 303E đều được kiểm tra áp lực và rò rỉ theo chuẩn quốc tế BS EN 12266, đảm bảo khả năng chịu tải, kín khít và độ bền cơ học lâu dài trong quá trình vận hành thực tế.

Nguyên lý hoạt động

Van cầu Rinco FIG 303E DN40 hoạt động theo nguyên lý nâng – hạ tuyến tính. Khi xoay tay quay ngược chiều kim đồng hồ, trục ren nâng đĩa van lên, mở cho lưu chất đi qua. Khi xoay ngược lại, đĩa hạ xuống và ép chặt vào ghế van, ngăn dòng chảy hoàn toàn. Cơ chế này giúp điều tiết lưu lượng chính xác và ổn định áp suất đường ống.

        ┌───────────────┐
        │     Tay quay   │
        └──────┬────────┘
               │ Trục van
               ▼
           ┌───────────┐
           │   Đĩa van │ ← Lên / Xuống
           └─────┬─────┘
                 │
         ┌───────┴────────┐
         │     Thân van    │
         └────────────────┘
         ▲              ▲
       Dòng vào      Dòng ra

Chuyển động đóng mở vuông góc với dòng chảy giúp lực tác động phân bố đều, hạn chế mài mòn và tăng tuổi thọ ghế van. Khi cần điều tiết lưu lượng, chỉ cần mở một phần van, áp lực trong hệ thống sẽ được cân bằng nhanh chóng. Cơ chế tuyến tính giúp van vận hành êm, không gây búa nước, thích hợp cho hệ thống có áp trung bình đến cao.

Van Rinco DN40 vận hành hoàn toàn thủ công, không yêu cầu năng lượng ngoài, dễ sử dụng và bảo trì. Với cấu trúc đồng – PTFE – gang, van có thể làm việc ổn định trong môi trường nước nóng, hơi nhẹ, khí nén hoặc dung dịch trung tính.

Ưu điểm

Chất liệu đồng đúc cao cấp: Chịu ăn mòn, chịu áp lực và nhiệt độ cao, đảm bảo độ bền vượt trội.

Độ kín tuyệt đối: Ghế đồng và gioăng PTFE kết hợp tạo khả năng kín 100% khi đóng van.

Điều tiết chính xác: Cơ chế tuyến tính giúp kiểm soát lưu lượng ổn định, tránh rung và xung áp.

Vận hành dễ dàng: Tay quay gang đúc phủ sơn, xoay nhẹ, không trượt tay.

Thiết kế nhỏ gọn: Phù hợp không gian hạn chế, dễ lắp đặt và bảo trì định kỳ.

Bảo trì nhanh chóng: Nắp van tháo rời bằng ren giúp kiểm tra, thay thế gioăng tiện lợi.

Thương hiệu uy tín: Rinco – Đài Loan được kiểm định chất lượng nghiêm ngặt, đảm bảo tiêu chuẩn quốc tế.

Ứng dụng

Van cầu Rinco FIG 303E DN40 được sử dụng rộng rãi trong các lĩnh vực dân dụng và công nghiệp nhờ độ bền cao và khả năng vận hành êm ái.

Hệ thống cấp nước: Dùng trong mạng lưới cấp và phân phối nước sạch, trạm bơm, khu dân cư, khách sạn.

Hệ thống HVAC: Điều tiết lưu lượng nước nóng – lạnh trong hệ thống điều hòa trung tâm.

Hệ thống PCCC: Sử dụng trong cụm bơm chữa cháy, tủ van điều áp và nhánh phân phối nước chữa cháy.

Ngành cơ điện – dân dụng: Ứng dụng trong hệ thống kỹ thuật tòa nhà, hệ thống ống phụ, xả áp.

Ngành thực phẩm: Lắp trong dây chuyền hơi nhẹ, tiệt trùng hoặc rửa nước nóng, đảm bảo vệ sinh.

Ngành hóa chất nhẹ: Phù hợp môi trường dung môi trung tính, khí nén hoặc hơi sạch.

Lắp đặt & vận hành

Bước 1: Chuẩn bị trước khi lắp đặt
Đảm bảo thân van và đường ống sạch, không còn bụi hoặc cặn. Kiểm tra chiều mũi tên khắc trên thân van để lắp đúng hướng.

Bước 2: Kết nối vào đường ống
Quấn băng keo non hoặc dùng keo ren chuyên dụng vào đầu nối. Siết chặt van đều tay, tránh lệch tâm gây nứt thân.

Bước 3: Kiểm tra kín khít
Sau khi lắp, mở nước thử áp ở áp suất thấp để kiểm tra các điểm nối. Siết lại nhẹ nếu phát hiện rò rỉ.

Bước 4: Vận hành thử
Xoay tay quay mở – đóng để kiểm tra chuyển động đĩa van và độ kín khi đóng hoàn toàn.

Bước 5: Bảo trì định kỳ
Kiểm tra van sau mỗi 3–6 tháng, vệ sinh bề mặt đĩa và ghế van, tra mỡ bôi trơn cho trục. Khi không dùng lâu, mở 50% để tránh bó kẹt.

Lưu ý: Không dùng cho chất ăn mòn mạnh hoặc nước biển. Lắp đặt theo phương thẳng đứng để đạt hiệu suất cao nhất và tăng tuổi thọ.
