Giới thiệu

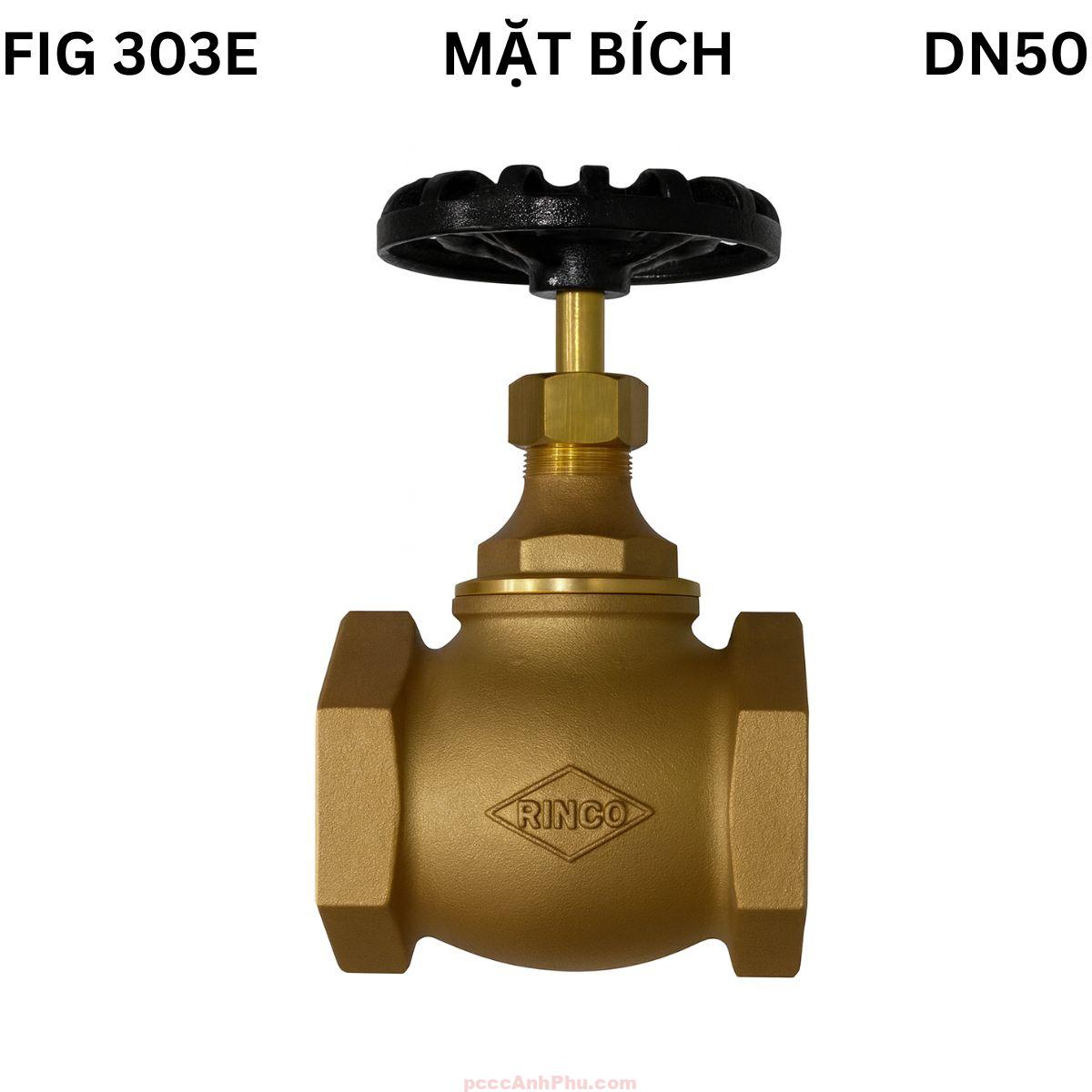

Van cầu Rinco FIG 303E DN50 là dòng van đồng đúc cao cấp của hãng Rinco – Đài Loan, chuyên dùng trong hệ thống điều tiết lưu lượng nước, hơi và khí nén. Với kích thước DN50 (2 inch), sản phẩm phù hợp cho các đường ống trung bình – lớn, nơi yêu cầu khả năng đóng ngắt linh hoạt, kín tuyệt đối và vận hành bền bỉ. Van được sản xuất theo tiêu chuẩn BS EN 12266-1:2003, đảm bảo chất lượng ổn định, độ kín cao và an toàn tuyệt đối trong môi trường áp lực 16 bar.
Van cầu Rinco FIG 303E DN50 có cấu tạo thân bằng đồng đúc (Cast Bronze), trục đồng thau và gioăng làm kín PTFE, cho khả năng chống ăn mòn vượt trội, vận hành êm và tuổi thọ dài. Sản phẩm sử dụng kết nối ren BSP (BS 21) phổ biến, dễ lắp đặt và bảo dưỡng. Nhờ thiết kế đơn giản, gọn gàng và tính năng điều tiết lưu lượng chính xác, van được ứng dụng rộng rãi trong dân dụng, thương mại và công nghiệp.

Tham khảo thêm các sản phẩm: van cầu
Cấu tạo tổng quan
Van cầu Rinco FIG 303E DN50 được cấu tạo từ nhiều chi tiết cơ khí chính xác, đảm bảo vận hành ổn định trong môi trường nước, hơi nóng hoặc khí áp trung bình. Thân van hình cầu giúp dòng chảy phân bổ đều, giảm tổn thất áp và hạn chế hiện tượng xói mòn. Các chi tiết chính được gia công từ vật liệu bền, chịu áp tốt, giúp van hoạt động tin cậy trong thời gian dài.
Bảng vật liệu cấu tạo của van cầu Rinco FIG 303E DN50:
| Thành phần | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Đồng đúc (Cast Bronze) | Chống ăn mòn, chịu áp 16 bar |
| Nắp van (Bonnet) | Đồng đúc (Cast Bronze) | Kín khít, dễ tháo lắp khi bảo trì |
| Trục van (Stem) | Đồng thau (Brass) | Truyền động nhẹ, bền cơ học cao |
| Gioăng làm kín (Packing) | PTFE (Teflon) | Chịu nhiệt, chống rò rỉ tuyệt đối |
| Tay quay (Hand wheel) | Gang đúc (Cast Iron) | Bền, phủ sơn tĩnh điện chống oxy hóa |
Với kích thước DN50, chiều dài van khoảng 80mm, chiều cao 115mm, sản phẩm có thiết kế gọn gàng nhưng vững chắc. Bề mặt trong thân van được gia công mịn, giúp dòng lưu chất đi qua êm và giảm tiếng ồn. Kết nối ren BSP chuẩn BS 21 tương thích với hệ thống ống ren thông dụng tại Việt Nam, thuận tiện cho việc lắp đặt và bảo trì.
Mỗi sản phẩm Rinco đều được kiểm tra áp lực và rò rỉ theo tiêu chuẩn BS EN 12266:1, đảm bảo khả năng làm việc ổn định, kín khít và bền bỉ trong điều kiện áp lực cao và nhiệt độ thay đổi thường xuyên.
Nguyên lý hoạt động
Van cầu Rinco FIG 303E DN50 hoạt động theo cơ chế nâng – hạ tuyến tính. Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, trục van nâng đĩa lên, cho phép lưu chất đi qua. Khi xoay ngược lại, đĩa ép chặt xuống ghế van, đóng kín hoàn toàn dòng chảy. Cơ chế này giúp van vừa có thể dùng để chặn dòng, vừa điều tiết lưu lượng một cách linh hoạt.
┌───────────────┐
│ Tay quay │
└──────┬────────┘
│ Trục van
▼
┌───────────┐
│ Đĩa van │ ← Lên / Xuống
└─────┬─────┘
│
┌───────┴────────┐
│ Thân van │
└────────────────┘
▲ ▲
Dòng vào Dòng ra
Chuyển động đóng mở vuông góc với hướng dòng chảy giúp phân bố áp lực đều, giảm mài mòn bề mặt ghế và kéo dài tuổi thọ van. Khi mở một phần, van cho phép điều chỉnh lưu lượng chính xác mà không gây búa nước. Cơ chế nâng – hạ tuyến tính giúp van hoạt động êm, kín và ổn định trong hệ thống nước hoặc hơi nóng.
Nhờ cấu trúc đồng đúc bền chắc và gioăng PTFE chất lượng cao, van Rinco DN50 hoạt động bền bỉ trong môi trường nước sạch, hơi nóng, khí nén và dung dịch trung tính. Thiết kế thủ công giúp dễ vận hành, không phụ thuộc vào nguồn năng lượng ngoài.
Ưu điểm
Chịu áp PN16: Đảm bảo vận hành an toàn trong môi trường áp suất 16 bar, phù hợp đường ống trung áp.
Chống ăn mòn hiệu quả: Toàn thân và nắp bằng đồng đúc, chịu nước, hơi và dung dịch trung tính tốt.
Điều tiết chính xác: Cơ chế nâng – hạ đĩa giúp kiểm soát lưu lượng ổn định, không gây rung ống.
Vận hành nhẹ: Tay quay gang đúc lớn, thao tác nhẹ, an toàn khi vận hành liên tục.
Dễ lắp đặt: Kết nối ren BSP chuẩn BS 21, lắp nhanh với hệ thống ống ren thông dụng.
Bảo trì dễ dàng: Nắp van ren tháo rời nhanh, thuận tiện thay thế và vệ sinh định kỳ.
Thương hiệu uy tín: Rinco – Đài Loan đạt chứng nhận quốc tế, được tin dùng trong ngành công nghiệp nước và hơi.
Ứng dụng
Van cầu Rinco FIG 303E DN50 được ứng dụng phổ biến trong nhiều lĩnh vực nhờ khả năng chịu áp cao, vận hành êm và độ kín tuyệt đối.
Hệ thống nước sinh hoạt: Dùng trong mạng lưới phân phối nước, trạm bơm, nhà máy xử lý nước.
Hệ thống HVAC: Cân bằng lưu lượng nước nóng – lạnh trong điều hòa trung tâm và hệ thống kỹ thuật tòa nhà.
Hệ thống PCCC: Lắp tại cụm bơm chữa cháy, tủ van, van khu vực hoặc đường ống phân phối nước chữa cháy.
Ngành thực phẩm: Phù hợp với dây chuyền hơi nhẹ, tiệt trùng hoặc rửa nước nóng nhờ vật liệu đồng an toàn.
Ngành cơ điện – dân dụng: Dùng trong hệ thống cấp thoát nước, xả áp và đường ống kỹ thuật.
Ngành hóa chất nhẹ: Ứng dụng trong khí nén, dung môi trung tính hoặc nước tuần hoàn công nghiệp.
Lắp đặt & vận hành
Bước 1: Kiểm tra trước khi lắp đặt
Vệ sinh sạch thân van và đầu nối ống, đảm bảo không còn bụi hoặc mạt kim loại. Kiểm tra chiều dòng chảy khắc trên thân để lắp đúng hướng.
Bước 2: Lắp vào đường ống
Quấn băng keo non hoặc keo ren chuyên dụng, siết đều tay để đảm bảo kín khít. Tránh xoắn vặn lệch làm hỏng ren hoặc nứt thân van.
Bước 3: Kiểm tra vận hành
Mở nhẹ nước để kiểm tra độ kín, xoay tay quay để thử hành trình đóng mở của đĩa van.
Bước 4: Vận hành định kỳ
Đóng mở van vài lần mỗi tháng để tránh bó kẹt khi không sử dụng trong thời gian dài.
Bước 5: Bảo trì thường xuyên
Kiểm tra gioăng PTFE, trục và tay quay 3–6 tháng/lần. Khi không dùng, nên mở 50% để giảm áp nội và tăng tuổi thọ.
Lưu ý: Không dùng van trong môi trường axit mạnh hoặc nước biển. Nên lắp van theo phương thẳng đứng để đạt hiệu suất kín và tuổi thọ tối đa.
