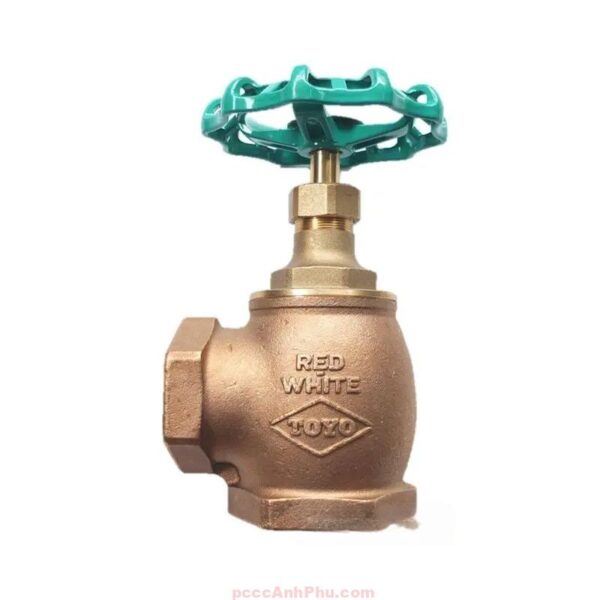

Van cầu ren đồng Toyo 213A DN15

Giới thiệu

Van cầu ren đồng TOYO 213A DN15 là dòng van cầu cao cấp được sản xuất bởi hãng TOYO Nhật Bản, chuyên dùng trong các hệ thống hơi nước, dầu nóng và khí nén công nghiệp. Với kích thước DN15 (1/2 inch), sản phẩm phù hợp cho các đường ống nhỏ đến trung bình, nơi cần khả năng điều tiết lưu lượng chính xác và độ kín tuyệt đối. Van được chế tạo theo tiêu chuẩn Class 150, chịu áp suất làm việc tối đa 2.07MPa (≈21 bar) và nhiệt độ lên đến 200°C, đáp ứng tiêu chuẩn an toàn nghiêm ngặt của các nhà máy cơ khí, năng lượng và chế biến công nghiệp.

TOYO 213A DN15 sử dụng kết cấu Screwed Bonnet – Inside Screw với trục vít nằm trong thân van, đảm bảo cơ cấu truyền động không tiếp xúc trực tiếp với hơi hoặc dầu nóng, từ đó giảm hao mòn và tăng tuổi thọ. Thân và nắp van được đúc từ đồng CAC nguyên khối, đĩa và trục bằng đồng thau đặc biệt chống khử kẽm, vòng đệm graphite chịu nhiệt cao và tay vặn hợp kim nhôm B85 nhẹ, bền. Đây là lựa chọn tối ưu cho các hệ thống hơi và dầu yêu cầu vận hành ổn định, kín khít và dễ bảo dưỡng.

Tham khảo thêm các sản phẩm: van cầu thủy lực

Cấu tạo tổng quan

Van cầu đồng TOYO 213A DN15 được cấu tạo từ những vật liệu chất lượng cao và gia công chính xác theo tiêu chuẩn ASTM. Thân van được đúc từ đồng CAC có khả năng chịu áp và chống oxy hóa vượt trội. Nắp van rèn bằng đồng C37700 kết nối ren trong, dễ tháo rời khi cần bảo trì. Trục van sử dụng đồng thau chống khử kẽm, đảm bảo độ bền cơ học và tuổi thọ dài trong điều kiện nhiệt – áp cao. Đĩa van đồng CAC được mài nhẵn, ép khít với ghế van để tạo độ kín tuyệt đối khi đóng.

Thiết kế trục vít trong giúp van cầu TOYO 213A DN15 vận hành mượt, tránh rò rỉ ở phần trục. Cấu trúc tuyến tính của trục và đĩa van giúp điều tiết lưu lượng ổn định, tránh rung và tiếng ồn trong hệ thống áp cao. Phần vòng đệm graphite chịu được áp lực và nhiệt độ cao, giúp duy trì độ kín ngay cả trong môi trường khắc nghiệt. Lớp đồng bên ngoài có khả năng chống oxy hóa, giữ vẻ sáng bóng và hạn chế mài mòn theo thời gian.

Đường ren kết nối Rc1/2 (theo JIS B0203) cho phép lắp dễ dàng với hệ thống ống tiêu chuẩn. Van có kích thước nhỏ gọn, thuận tiện lắp tại các vị trí cần điều tiết cục bộ trong hệ thống hơi, dầu hoặc nước nóng.

Nguyên lý hoạt động

Van cầu đồng TOYO 213A DN15 hoạt động dựa trên cơ chế tuyến tính. Khi người vận hành xoay tay vặn ngược chiều kim đồng hồ, trục vít nâng đĩa van lên, cho phép lưu chất đi qua. Khi xoay cùng chiều, đĩa hạ xuống, ép chặt vào ghế van, chặn dòng chảy. Cơ chế này cho phép điều tiết lưu lượng mượt, kiểm soát áp suất ổn định và ngăn búa nước trong hệ thống.

     _________
    |         |  (Tay vặn TOYO)
    |  213A   |----> Điều chỉnh tuyến tính
    |_________|
         ||
         || ← Trục vít trong
         ||
     ____||______
    |           | ← Đĩa van đồng ép kín
    |___________|
        ↓   ||
        ↓   || ← Hướng lưu chất
     ===================

Với thiết kế trục vít trong, TOYO 213A DN15 đảm bảo chuyển động êm, không rít, giảm ma sát và tăng tuổi thọ vận hành. Khi mở dần, tiết diện dòng chảy tăng tuyến tính theo góc quay của tay vặn, giúp người vận hành điều tiết chính xác lưu lượng. Khi van đóng hoàn toàn, ghế và đĩa đồng ép khít, đảm bảo độ kín cao ngay cả khi chịu áp lớn. Thiết kế cơ học chính xác này giúp TOYO 213A DN15 duy trì hiệu suất ổn định trong nhiều năm sử dụng.

Van có thể lắp ngang hoặc dọc, miễn hướng dòng chảy tuân theo mũi tên in nổi trên thân. Cấu trúc nhỏ gọn, độ kín cao và khả năng chịu áp – chịu nhiệt giúp van vận hành an toàn trong các hệ thống hơi và dầu công nghiệp.

Ưu điểm nổi bật

Độ kín hoàn hảo: Bề mặt ghế – đĩa đồng ép khít tuyệt đối, không rò rỉ khi chịu áp cao.

Chịu nhiệt và áp cao: Làm việc ổn định ở 21 bar, chịu nhiệt tới 200°C.

Vật liệu cao cấp: Đồng CAC chống ăn mòn, hợp kim đồng đặc biệt kháng khử kẽm, bền bỉ trong hơi dầu.

Vận hành nhẹ: Tay vặn nhôm B85 trơn, giảm lực thao tác, phù hợp mọi môi trường.

An toàn và thân thiện: Gioăng aramid graphite không amiăng, bền và không độc hại.

Thiết kế chuẩn Nhật: Gia công tinh xảo, chính xác, tuổi thọ sử dụng cao.

Ứng dụng tiêu biểu

Van cầu đồng TOYO 213A DN15 được sử dụng phổ biến trong hệ thống hơi công nghiệp, dây chuyền dầu nóng, bộ trao đổi nhiệt, máy sấy công nghiệp và hệ thống HVAC. Trong nhà máy, van thường lắp ở đầu ra nồi hơi, đường dẫn dầu hoặc ống cấp hơi, giúp điều tiết lưu lượng chính xác và duy trì áp ổn định. Khả năng chịu nhiệt và áp cao khiến sản phẩm lý tưởng cho môi trường vận hành khắc nghiệt.

Ngoài ra, van còn được ứng dụng trong hệ thống xử lý nhiệt, dây chuyền thực phẩm, thiết bị hóa chất và trạm năng lượng. Với độ kín tuyệt đối, TOYO 213A DN15 giúp giảm thất thoát năng lượng, nâng cao hiệu suất toàn hệ thống, đồng thời duy trì an toàn tuyệt đối trong quá trình hoạt động.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra đường ống. Làm sạch đầu ren Rc1/2, loại bỏ bụi bẩn, dầu mỡ và kiểm tra độ đồng tâm.

Bước 2: Quấn băng tan chịu nhiệt. Dùng băng PTFE hoặc keo ren chuyên dụng để tạo kín khít khi siết.

Bước 3: Siết van vào ống. Dùng mỏ lết siết phần thân, không vặn vào tay để tránh cong trục.

Bước 4: Kiểm tra rò rỉ. Mở nhẹ van, cho lưu chất đi qua, quan sát mối nối ren và phần trục.

Bước 5: Vận hành thực tế. Điều chỉnh van để đạt lưu lượng mong muốn khi áp đạt mức 16–21 bar.

Bước 6: Bảo trì định kỳ. Sau mỗi 6 tháng, kiểm tra vòng đệm graphite, vệ sinh trục và bôi mỡ chịu nhiệt để đảm bảo độ êm.

Với vật liệu cao cấp, khả năng chịu nhiệt – áp vượt trội và độ kín hoàn hảo, van cầu đồng TOYO 213A DN15 là lựa chọn lý tưởng cho các hệ thống hơi, dầu và nước nóng công nghiệp. Sản phẩm thể hiện tinh thần cơ khí Nhật Bản – tinh xảo, bền bỉ và ổn định trong mọi điều kiện vận hành.
