Giới thiệu

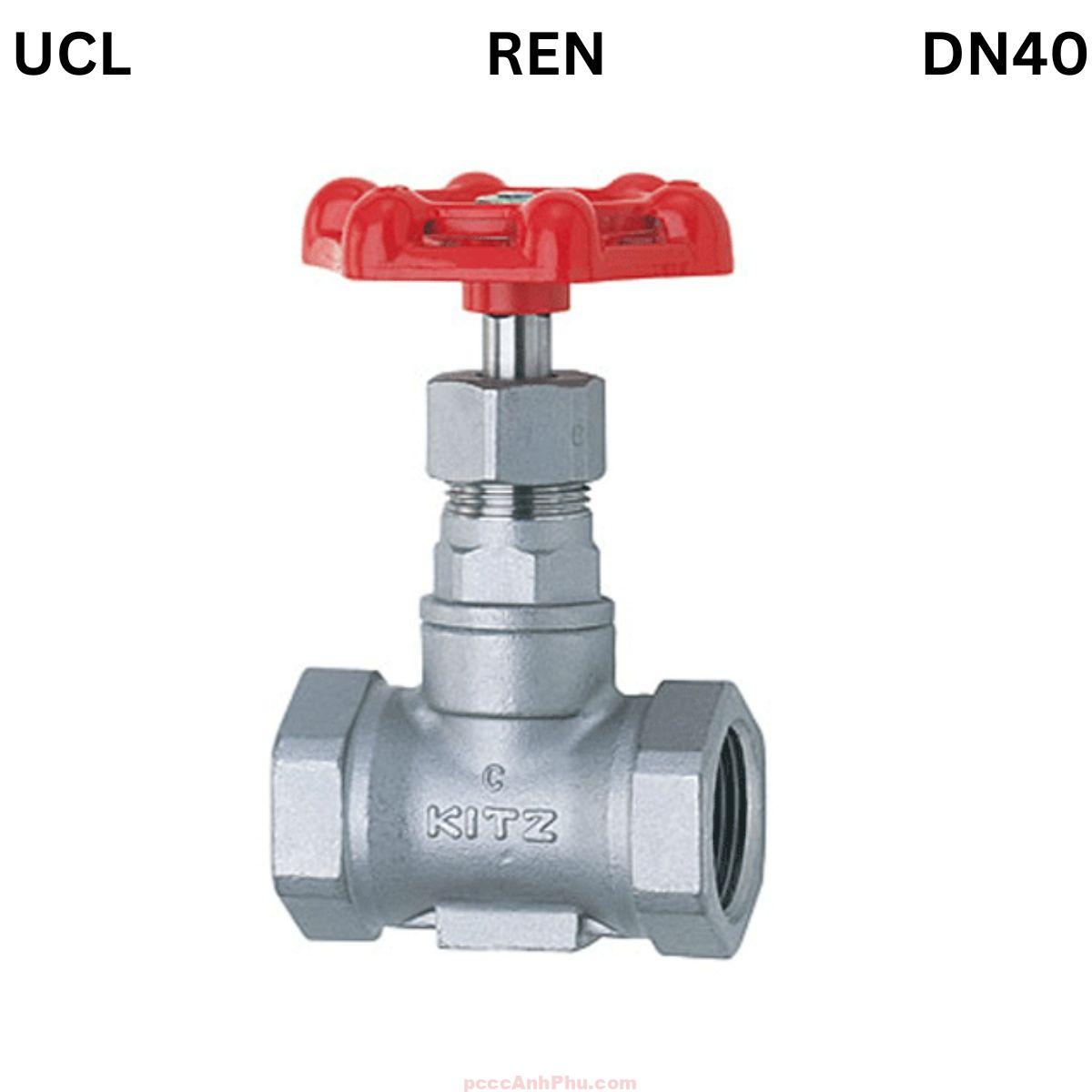

Van cầu ren inox Kitz UCL DN40 là dòng van cầu điều tiết và đóng ngắt lưu lượng cao cấp của hãng Kitz – Nhật Bản, được sản xuất theo tiêu chuẩn JIS 5K. Sản phẩm có thiết kế nhỏ gọn, vận hành ổn định, độ kín tuyệt đối và tuổi thọ cao, phù hợp cho các hệ thống nước, hơi, dầu hoặc khí trung tính trong công nghiệp và dân dụng.
Toàn bộ thân van được đúc bằng inox SCS13A (tương đương SUS304), đĩa và trục bằng SUS304, kết hợp gioăng làm kín PTFE/Graphite giúp van chịu nhiệt đến 180°C và áp làm việc tối đa 1.0 MPa. Kết nối ren BSP theo chuẩn JIS B0203 giúp van dễ lắp đặt, tháo bảo trì, đảm bảo độ kín khít và tính tương thích cao với hệ thống ống ren tiêu chuẩn quốc tế.
Tham khảo thêm các sản phẩm: globe valve
Cấu tạo tổng quan
Van cầu Kitz UCL DN40 có kết cấu bền vững, cơ cấu đóng mở tuyến tính, thân inox liền khối và tay quay hợp kim nhẹ, giúp vận hành dễ dàng, tuổi thọ cao. Sản phẩm được kiểm định nghiêm ngặt về áp suất, độ kín và độ bền cơ học trước khi xuất xưởng.
Bảng cấu tạo chi tiết của model DN40:
| STT | Bộ phận | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|---|
| 1 | Thân van (Body) | SCS13A | Inox đúc nguyên khối, chịu áp và ăn mòn tốt |
| 2 | Nắp van (Bonnet) | SCS13A | Kín tuyệt đối, dễ tháo lắp bảo trì |
| 3 | Trục van (Stem) | SUS304 | Bền, chống gỉ, truyền động nhẹ nhàng |
| 4 | Đĩa van (Disc) | SUS304 | Đóng kín hoàn toàn, chống mài mòn và kẹt |
| 5 | Gioăng làm kín (Packing) | PTFE / Graphite | Chống rò rỉ, chịu nhiệt, an toàn tuyệt đối |
| 6 | Đai ép gioăng (Packing Nut) | SCS13A | Ổn định lực ép, dễ điều chỉnh khi cần |
| 7 | Tay quay (Handwheel) | ZDC | Nhẹ, bền, chống ăn mòn, dễ thao tác |
| 8 | Tem tên (Nameplate) | A1050P | Khắc laser sắc nét, không phai mờ |
Thông số kích thước tiêu chuẩn của model DN40:
| Ký hiệu | Giá trị (mm) | Giải thích |
|---|---|---|
| L | 90 | Chiều dài thân van |
| H | 125 | Chiều cao tổng thể |
| D | 100 | Đường kính tay quay |
Toàn bộ bề mặt thân được đánh bóng mịn, ren tiện CNC chính xác giúp kết nối chắc chắn với đường ống. Thân đúc nguyên khối chịu được va đập, áp lực và nhiệt độ thay đổi trong quá trình vận hành dài hạn.
Nguyên lý hoạt động
Van cầu inox Kitz UCL DN40 hoạt động theo nguyên lý nâng – hạ đĩa tuyến tính. Khi tay quay xoay ngược chiều kim đồng hồ, trục ren kéo đĩa van nâng lên, cho phép dòng chảy đi qua. Khi xoay theo chiều ngược lại, đĩa hạ xuống, ép sát ghế van để ngăn dòng lưu chất.
┌──────────────┐
│ Tay quay │
└────┬─────────┘
│ Trục van (Stem)
▼
┌──────────────┐
│ Đĩa van │ ← Lên / Xuống
└────┬─────────┘
│
┌────┴──────┐
│ Thân van │
└───────────┘
▲ ▲
Dòng vào Dòng ra
Thiết kế đĩa dạng nón giúp dòng chảy điều tiết đều, không gây xung áp hay búa nước. Cơ cấu trục ren inox bền chắc, cho phép vận hành êm và kiểm soát lưu lượng chính xác. Nhờ đó, van hoạt động bền bỉ trong môi trường áp lực và nhiệt cao.
Ưu điểm
1. Inox toàn phần: Thân, đĩa, trục bằng inox SCS13A/SUS304 giúp van chịu ăn mòn, chịu nhiệt, tuổi thọ dài.
2. Độ kín tuyệt đối: Gioăng PTFE/Graphite chống rò rỉ, giữ áp ổn định, bền theo thời gian.
3. Thiết kế chắc chắn: Thân đúc liền khối, giảm nguy cơ nứt khi chịu áp lực hoặc va đập.
4. Dễ thao tác: Tay quay hợp kim ZDC nhẹ, vận hành trơn tru, không trượt khi ẩm.
5. Tiêu chuẩn Nhật Bản: Sản xuất theo KITZ Standard, đảm bảo độ chính xác và độ bền cơ học cao.
6. Độ bền vượt trội: Vận hành ổn định hàng chục nghìn chu kỳ, ít bảo trì, giảm chi phí vận hành dài hạn.
Ứng dụng
Van cầu Kitz UCL DN40 được ứng dụng rộng rãi trong nhiều ngành nghề, đặc biệt ở hệ thống đòi hỏi độ bền, độ kín và khả năng chống ăn mòn cao.
Hệ thống nước sạch: Sử dụng trong nhà máy nước, khu dân cư, bệnh viện và tòa nhà cao tầng.
Hệ thống hơi: Dùng để điều tiết và đóng ngắt hơi trong nồi hơi, máy sấy hoặc hệ thống nhiệt công nghiệp.
Ngành thực phẩm – dược phẩm: Dẫn nước tinh khiết, hơi hoặc dung dịch trung tính đảm bảo vệ sinh an toàn.
Ngành hóa chất nhẹ: Sử dụng trong đường ống dẫn khí, dung môi hoặc dầu công nghiệp.
Ngành HVAC: Điều tiết dòng chảy trong hệ thống điều hòa, làm lạnh, hoặc sưởi trung tâm.
Lắp đặt & vận hành
Bước 1: Kiểm tra trước khi lắp đặt
Đảm bảo bề mặt ren sạch, không móp méo. Xác định hướng dòng chảy khắc sẵn trên thân van.
Bước 2: Lắp đúng hướng ren
Dùng băng tan hoặc keo ren chuyên dụng, siết đều tay, tránh siết lệch gây nứt thân inox.
Bước 3: Cố định vị trí lắp đặt
Giữ van thẳng đứng, tránh áp lực lệch khi siết. Đảm bảo thân van không chịu tải trọng của đường ống.
Bước 4: Kiểm tra vận hành
Xoay tay quay để kiểm tra hành trình mở – đóng, đảm bảo đĩa di chuyển trơn tru.
Bước 5: Bảo trì định kỳ
Kiểm tra gioăng, tra mỡ trục ren và vệ sinh thân van mỗi 6 tháng để đảm bảo độ kín và độ trơn.
Lưu ý: Không dùng trong môi trường axit mạnh hoặc áp vượt 1.0 MPa. Nên lắp theo phương thẳng đứng, tránh rung mạnh. Khi không sử dụng dài ngày, để van mở 50% hành trình để tránh bó trục.
