Giới thiệu

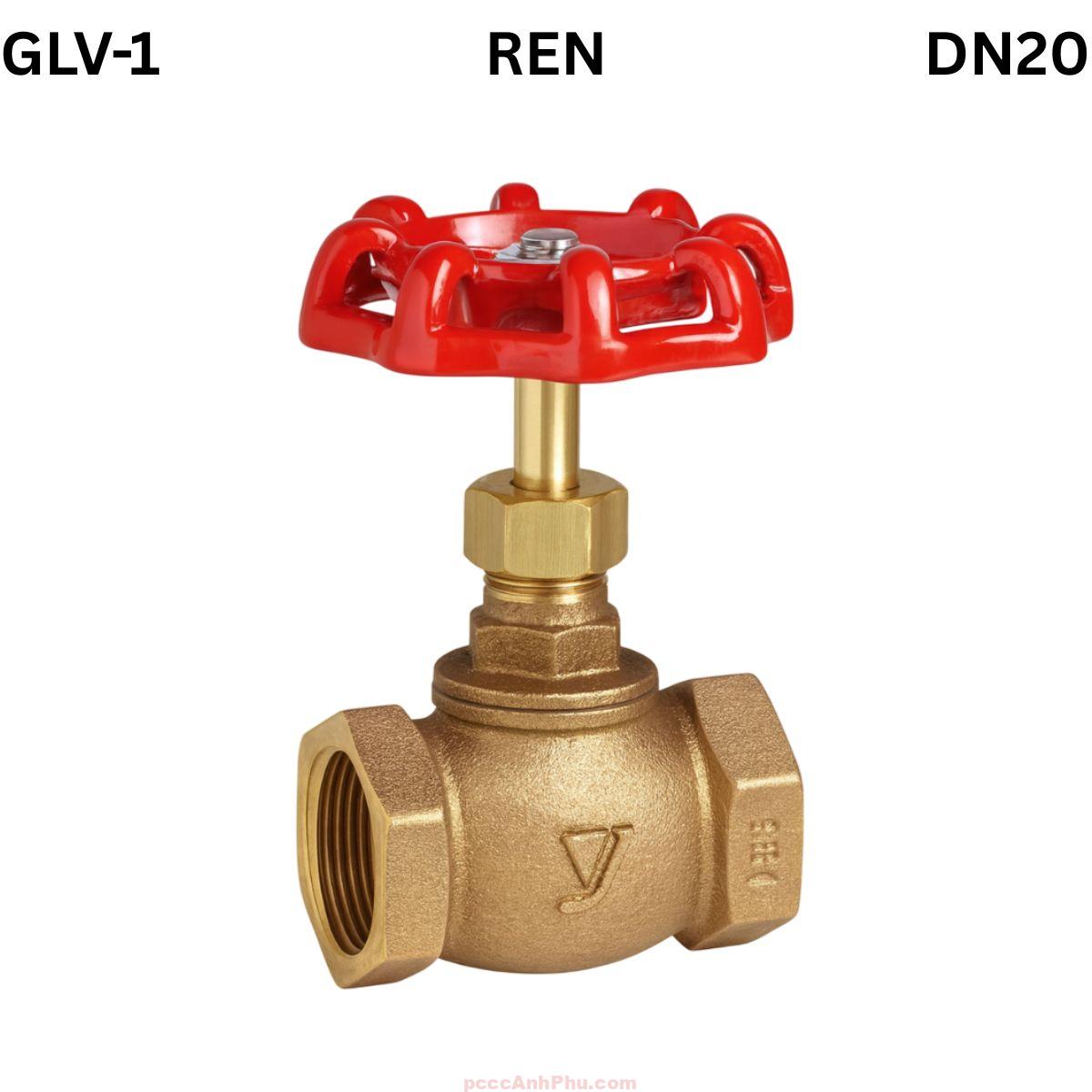

Van cầu Yoshitake GLV-1 DN20 là sản phẩm van đồng ren cao cấp đến từ Nhật Bản, thuộc dòng GLV nổi tiếng của hãng Yoshitake chuyên dùng trong các hệ thống hơi, nước nóng, khí nén và dầu kỹ thuật. Với kích thước DN20, van được thiết kế để đảm bảo khả năng điều tiết lưu lượng chính xác, độ kín tuyệt đối và tuổi thọ vượt trội trong môi trường nhiệt cao, áp lực ổn định.
Thân van được chế tạo bằng bronze khử kẽm, giúp tăng khả năng chống ăn mòn và duy trì độ bền cơ học trong điều kiện hơi nóng hoặc nước ngưng tụ. Nắp van bằng đồng thau hoặc bronze có khả năng chịu va đập và thay đổi nhiệt nhanh, bảo vệ phần ty và đĩa bên trong khỏi tác động bên ngoài. Van GLV-1 DN20 làm việc ổn định ở áp suất 1.0 MPa và nhiệt độ tối đa 185°C, đáp ứng yêu cầu khắt khe của các nhà máy, khu chế xuất, lò hơi và dây chuyền công nghiệp.
Thiết kế kết nối ren chuẩn JIS Rc3/4 cho phép lắp ghép nhanh, đảm bảo độ kín cao, giảm tối đa khả năng rò rỉ khí hoặc hơi. Tay quay bằng hợp kim nhôm được phủ lớp chống oxy hóa, dễ thao tác, bền với nhiệt và không bị biến dạng trong quá trình sử dụng lâu dài. Van được lắp đặt thuận tiện ở nhiều vị trí nhờ kết cấu nhỏ gọn và khả năng chịu rung tốt.
Ở kích thước DN20, van cầu GLV-1 thường được sử dụng tại các nhánh hơi trung gian, đường điều áp, hoặc khu vực cần điều tiết lưu lượng chính xác. Nhờ cấu trúc cơ học hoàn hảo giữa thân, nắp, đĩa và ghế van, thiết bị có thể làm việc liên tục trong điều kiện dao động nhiệt mà không rò rỉ. Đây là lý do tại sao Yoshitake GLV-1 trở thành dòng van cầu tiêu chuẩn trong nhiều nhà máy sử dụng hơi và nước nóng của Nhật Bản, Đài Loan, Hàn Quốc.
Mỗi van đều được kiểm tra rò rỉ bằng hơi nước và khí nén tại nhà máy, bảo đảm độ kín đạt 100%. Với kinh nghiệm hàng chục năm trong chế tạo thiết bị điều áp, Yoshitake đảm bảo mọi sản phẩm GLV-1 xuất xưởng đều đạt tiêu chuẩn JIS và ISO 9001. Nhờ đó, người sử dụng hoàn toàn yên tâm khi vận hành trong các hệ thống hơi bão hòa hoặc đường nước có nhiệt độ cao.
Tham khảo thêm các sản phẩm: van cầu
Cấu tạo tổng quan
Cấu trúc GLV-1 DN20 kế thừa thiết kế cơ bản của dòng GLV-series, nhưng được tối ưu kích thước và tỷ lệ dòng chảy phù hợp cho đường ống ¾ inch. Các chi tiết bên trong được gia công chính xác, giúp lưu chất di chuyển êm, không rung, giảm tổn thất áp và tăng hiệu suất điều tiết.
| Bộ phận | Vật liệu | Chức năng |
| Thân van (Body) | Bronze (Đồng khử kẽm) | Chịu áp lực chính, tạo khoang chứa lưu chất và dẫn hướng dòng chảy. |
| Nắp van (Bonnet) | Brass hoặc bronze | Bảo vệ ty van, giữ kín buồng áp lực và chống rò rỉ khi giãn nở nhiệt. |
| Đĩa van (Disc) | Bronze | Đóng mở điều tiết, tiếp xúc trực tiếp với lưu chất, chịu mài mòn cao. |
| Ty van (Stem) | Thép không gỉ SUS304 | Truyền chuyển động từ tay quay xuống đĩa, cho phép đóng mở chính xác. |
| Tay quay (Handle) | Nhôm đúc phủ sơn tĩnh điện | Điều khiển đóng mở nhẹ, chống trượt, chịu nhiệt tốt. |
| Gioăng kín (Packing) | PTFE | Ngăn rò hơi dọc trục, giảm ma sát khi vận hành. |
| Kết nối | Ren JIS Rc3/4 | Kết nối tiêu chuẩn Nhật, đảm bảo kín khít tuyệt đối. |
Kích thước GLV-1 DN20: chiều dài L = 56 mm, chiều cao H = 85 mm, đường kính tay quay D = 60 mm. Thiết kế tối ưu này giúp thao tác dễ dàng ngay cả trong khu vực hẹp hoặc gần thiết bị nhiệt.
Toàn bộ các bề mặt tiếp xúc của đĩa và ghế van được gia công bằng máy CNC độ chính xác cao, bảo đảm van giữ kín lâu dài. Phần ren nối được mạ bảo vệ, tránh gỉ sét và giúp tháo lắp dễ dàng sau thời gian dài sử dụng.
Nguyên lý hoạt động
Van cầu Yoshitake GLV-1 DN20 hoạt động theo cơ cấu ty ren tịnh tiến: khi tay quay xoay, ty van di chuyển lên xuống để điều chỉnh vị trí đĩa van so với ghế. Khoảng cách mở đĩa quyết định lưu lượng đi qua van. Khi đĩa ép sát ghế, lưu chất bị chặn hoàn toàn; khi nâng lên, dòng chảy đi qua vùng tiết lưu.
(TAY QUAY)
||
|| xoay
/
==============
| TY VAN |
==============
||
[ĐĨA VAN]
---====---
/
--------/-------------- Dòng lưu chất
-------/---------------
Cơ chế này giúp GLV-1 điều tiết lưu lượng ổn định và đóng kín tuyệt đối khi cần. Bởi lực nén của đĩa xuống ghế phân bố đều, van ít mòn và có thể duy trì hiệu quả làm việc lâu dài. Kiểu vận hành này cũng giúp người dùng dễ điều khiển bằng tay quay, cảm nhận được độ kín khi van chạm đáy ghế.
Đối với các hệ thống hơi, cơ cấu van cầu kiểu ngồi trên (top-guided) giúp hạn chế rung động và tiếng ồn. Khi hơi di chuyển qua tiết diện nhỏ, van vẫn giữ được độ ổn định, tránh va đập thủy lực (water hammer) – một ưu điểm quan trọng trong các hệ thống nhiệt áp cao.
Ưu điểm nổi bật
Điều tiết lưu lượng tuyến tính: GLV-1 DN20 cho phép kiểm soát chính xác lượng hơi hoặc nước nóng qua mỗi vòng xoay tay, đáp ứng nhu cầu điều chỉnh tinh trong hệ thống.
Vật liệu bền bỉ: Bronze khử kẽm và ty inox giúp chống mài mòn, chịu nhiệt và chống ăn mòn hiệu quả trong môi trường nước ngưng hoặc hơi bão hòa.
Độ kín cao: Bề mặt ghế và đĩa được mài phẳng tuyệt đối, bảo đảm van không rò rỉ kể cả khi chênh áp lớn.
Dễ lắp đặt: Kết nối ren Rc3/4 tương thích với nhiều hệ thống ống hiện có, thuận tiện khi bảo trì hoặc thay thế.
Thiết kế nhỏ gọn: DN20 là kích cỡ phổ biến trong các nhánh phân phối phụ, dễ lắp ở khu vực giới hạn không gian.
Tuổi thọ cao: Mỗi van được thử nghiệm áp lực tại nhà máy, đảm bảo vận hành ổn định trên 10 năm trong điều kiện đúng kỹ thuật.
Thao tác nhẹ nhàng: Tay quay bằng nhôm phủ sơn giúp giảm lực xoay, tránh trượt tay, mang lại cảm giác điều khiển êm.
Bảo trì thuận tiện: Cấu trúc đơn giản, có thể mở nắp bonnet để vệ sinh, thay gioăng mà không cần tháo toàn bộ van khỏi ống.
Ứng dụng tiêu biểu
Hệ thống hơi nước công nghiệp: GLV-1 DN20 dùng để điều tiết hơi tại các tuyến phụ của nồi hơi, ống cấp và xả hơi.
Đường nước nóng và lạnh: Phù hợp với các hệ thống HVAC, nhà máy dệt, chế biến thực phẩm hoặc khách sạn cần kiểm soát nhiệt độ chính xác.
Hệ thống khí nén: Dùng để đóng ngắt hoặc điều chỉnh áp khí trong mạng khí công nghiệp, đảm bảo dòng khí ổn định.
Hệ thống dầu kỹ thuật: Sử dụng trong đường dầu nhẹ, dầu bôi trơn hoặc dầu thủy lực có áp suất trung bình.
Các thiết bị điều khiển tự động: DN20 có thể kết hợp với bộ truyền động điện hoặc khí nén, tạo thành van cầu điều khiển thông minh.
Ứng dụng phòng máy, phòng nồi hơi: Van được dùng trong tủ phân phối, ống hồi nước ngưng, hoặc các nhánh xả phụ nhiệt cao.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Đảm bảo đường ống sạch, không dính dầu hoặc cặn kim loại. Kiểm tra ren trong Rc3/4 tương thích với ren ngoài của van.
Bước 2 – Kết nối: Quấn băng tan hoặc dùng keo ren chịu nhiệt. Vặn đều hai đầu, tránh lệch trục để bảo đảm độ kín. Không dùng cờ lê siết tay quay.
Bước 3 – Xác định hướng dòng: Nên lắp để áp lực đi từ dưới lên đĩa van, giúp lực ép tăng độ kín khi đóng hoàn toàn.
Bước 4 – Kiểm tra vận hành: Sau khi lắp, mở nguồn áp từ từ, quan sát rò rỉ. Xoay tay quay kiểm tra hành trình đĩa van, đảm bảo di chuyển êm, không kẹt.
Bước 5 – Bảo dưỡng định kỳ: Sau 6–12 tháng, tháo nắp bonnet kiểm tra đĩa và ghế van. Nếu bề mặt có cặn, lau bằng giẻ mềm hoặc bàn chải đồng. Tra mỡ chịu nhiệt vào ren ty.
Bước 6 – Lưu ý vận hành: Không mở hoặc đóng nhanh khi chênh áp cao để tránh sốc nhiệt. Khi ngưng hệ thống lâu, nên đóng hoàn toàn van để bảo vệ ghế.
Thực hiện đúng quy trình lắp đặt và bảo dưỡng giúp Yoshitake GLV-1 DN20 duy trì hiệu suất ổn định, tiết kiệm năng lượng và đảm bảo an toàn cho toàn bộ hệ thống hơi, nước hoặc khí nén. Van có thể hoạt động liên tục nhiều năm mà không cần thay thế nếu được bảo dưỡng định kỳ đúng chuẩn.
