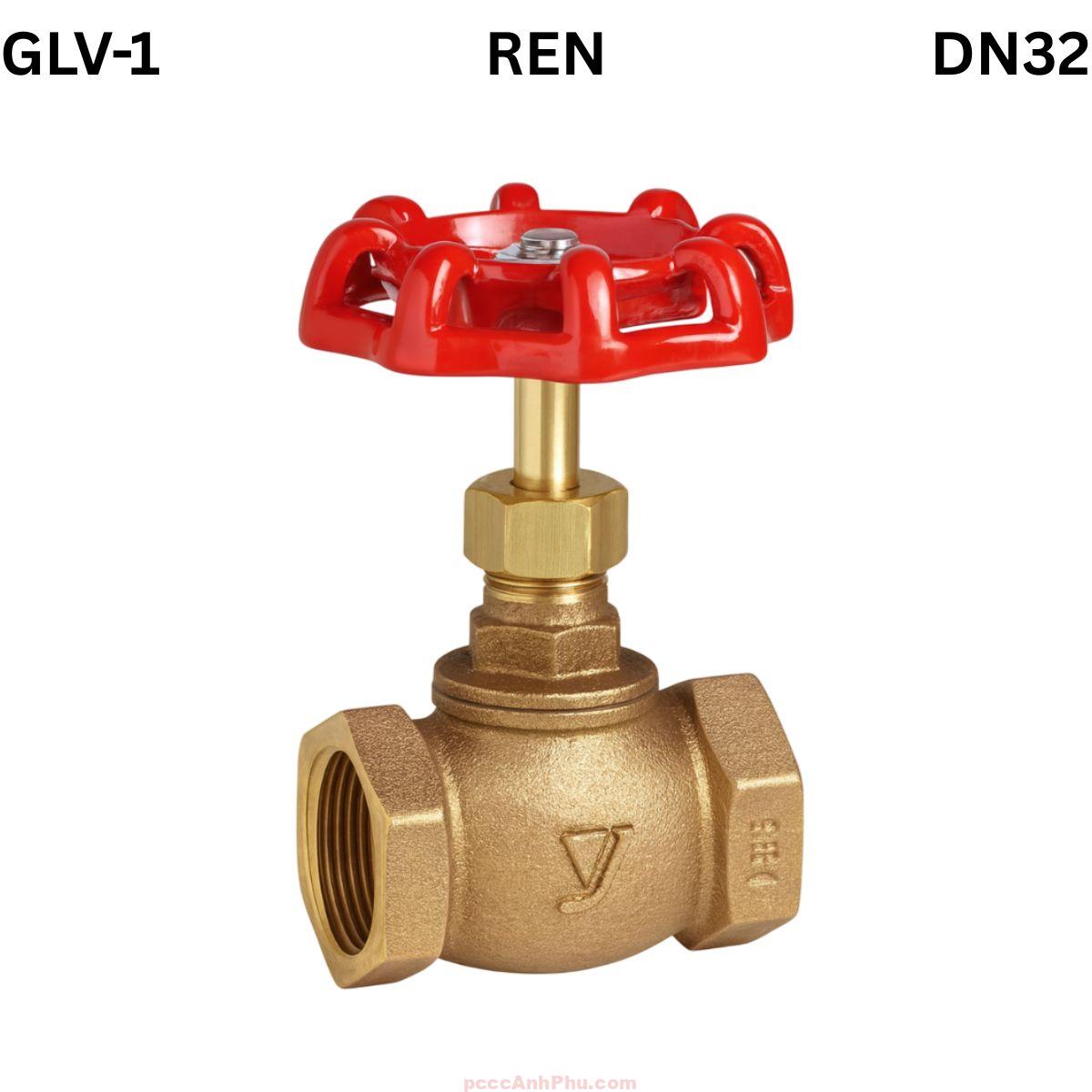

Van cầu ren Yoshitake GLV-1 32A

Giới thiệu

Van cầu Yoshitake GLV-1 DN32 là model van đồng ren cao cấp được sản xuất trực tiếp tại Nhật Bản, thiết kế chuyên dụng cho các hệ thống hơi nóng, khí nén, nước nóng lạnh và dầu công nghiệp. Đây là kích thước trung gian phổ biến trong nhiều dây chuyền điều áp, nơi yêu cầu van vừa chịu áp tốt, vừa đảm bảo khả năng điều tiết lưu lượng chính xác và độ kín lâu dài.

Thân van được đúc từ bronze khử kẽm, đảm bảo khả năng chống oxy hóa, ăn mòn và biến dạng khi làm việc ở nhiệt độ cao đến 185°C. Nắp van bằng brass hoặc bronze kết nối ren chuẩn JIS Rc1-1/4, dễ lắp ráp, tháo rời và bảo trì định kỳ. Với áp suất danh định 1.0 MPa, GLV-1 DN32 hoạt động ổn định trong các hệ thống hơi bão hòa, nước nóng trung tâm, đường dầu và khí nén áp lực vừa.

Tay quay hợp kim nhôm phủ sơn tĩnh điện chống trượt, giúp thao tác nhẹ, êm và an toàn ngay cả khi vận hành trong môi trường nhiệt cao. Cấu trúc ty ren inox truyền động tịnh tiến giúp van đóng mở mượt và điều tiết lưu lượng tuyến tính. Bề mặt ghế và đĩa van được gia công chính xác, đảm bảo kín tuyệt đối và giảm mài mòn trong quá trình đóng mở liên tục.

Với kích thước DN32, van GLV-1 thường được lắp tại các tuyến ống phụ hoặc đường hồi của lò hơi, nơi yêu cầu độ bền cơ học cao và khả năng giữ áp ổn định. Sản phẩm có thể làm việc liên tục trong môi trường nhiệt biến thiên, chịu rung và chịu tải tốt, đáp ứng tiêu chuẩn JIS B2003 về chất lượng van cầu đồng ren.

Tất cả các van cầu GLV-1 xuất xưởng đều được kiểm tra áp lực, thử kín và nghiệm thu theo quy trình ISO 9001. Độ tin cậy và tuổi thọ cao khiến dòng Yoshitake GLV trở thành lựa chọn mặc định trong các nhà máy Nhật Bản và châu Á, nơi yêu cầu khắt khe về độ kín, an toàn và độ chính xác điều tiết.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

Van cầu Yoshitake GLV-1 DN32 có cấu trúc cơ học vững chắc, mọi chi tiết được tính toán chính xác nhằm tối ưu hóa lưu lượng dòng chảy và giảm tổn thất áp. Vật liệu chế tạo đạt chuẩn JIS, đảm bảo bền bỉ và ổn định trong môi trường công nghiệp.

Kích thước tiêu chuẩn DN32: L = 75 mm, H = 118 mm, D = 80 mm, trọng lượng khoảng 0.65 kg. Cấu trúc cân đối, thuận tiện khi lắp trong không gian chật, đặc biệt ở các khu vực kỹ thuật hoặc đường ống chằng chịt trong nhà máy.

Bề mặt trong của thân van được đánh bóng bằng cơ học, giúp dòng lưu chất đi qua ổn định, giảm ma sát và giảm tích tụ cặn. Phần ty van được phủ dầu chống rỉ trước khi giao hàng để tránh oxy hóa trong quá trình vận chuyển.

Nguyên lý hoạt động

Nguyên lý vận hành của Yoshitake GLV-1 DN32 tương tự các model khác trong dòng GLV. Khi tay quay được xoay ngược chiều kim đồng hồ, ty van tịnh tiến lên trên, kéo đĩa van rời khỏi ghế, mở đường lưu thông cho lưu chất. Khi xoay cùng chiều, đĩa hạ xuống ép kín ghế, chặn dòng chảy hoàn toàn.

     (TAY QUAY)
        ||
        ||  xoay
        /
    ==============
    |   TY VAN    |
    ==============
        ||
     [ĐĨA VAN]
      ---====---
         /
--------/--------------  Dòng lưu chất
-------/---------------

Cấu trúc ty ren tịnh tiến giúp điều tiết lưu lượng mượt, kiểm soát chính xác mức mở và tránh sốc áp trong hệ thống. Khi hoạt động ở trạng thái bán mở, van đóng vai trò tiết lưu, giúp ổn định áp suất và nhiệt độ. Khi đóng hoàn toàn, đĩa van ép chặt lên ghế, đảm bảo không rò rỉ hơi hoặc nước nóng ra ngoài.

Cơ chế dẫn hướng trên (top guided) giữ ty van thẳng hàng, tránh lệch tâm khi đóng, đồng thời tăng tuổi thọ cho bộ ghế. Ty inox chịu ma sát tốt, không gỉ trong môi trường hơi ẩm, đảm bảo độ kín ổn định trong nhiều năm vận hành.

Ưu điểm nổi bật

Khả năng điều tiết chính xác: Cấu trúc ty ren giúp người dùng kiểm soát lưu lượng hơi, khí hoặc nước dễ dàng, tuyến tính theo vòng xoay tay.

Vật liệu bền bỉ: Bronze khử kẽm và inox chống ăn mòn, duy trì độ bền lâu dài trong môi trường nhiệt cao, áp trung bình.

Độ kín tuyệt đối: Bề mặt ghế và đĩa được gia công CNC chính xác, ngăn hoàn toàn rò rỉ dù làm việc lâu ngày.

Thiết kế nhỏ gọn: DN32 có kích thước vừa, phù hợp hệ thống hơi công nghiệp trung bình hoặc dân dụng cao cấp.

Dễ lắp đặt và bảo trì: Ren JIS Rc1-1/4 cho phép kết nối nhanh, tháo rời thuận tiện khi vệ sinh hoặc thay thế gioăng.

Vận hành nhẹ nhàng: Tay quay phủ sơn chống trượt, cảm giác đóng mở êm, giảm lực thao tác so với van gang.

Chịu nhiệt – áp cao: Hoạt động ổn định ở 1.0 MPa và 185°C, thích hợp cho hơi bão hòa và nước nóng áp lực.

Tuổi thọ vượt trội: Thiết kế tối giản, ít chi tiết mòn, có thể sử dụng hơn 10 năm nếu bảo trì định kỳ đúng chuẩn.

Ứng dụng tiêu biểu

Hệ thống hơi nước: DN32 được dùng trong các tuyến phân phối hơi trung gian, điều tiết áp tại lò hơi và đường cấp nhiệt.

Đường nước nóng – lạnh: Áp dụng trong hệ thống điều hòa trung tâm, bộ trao đổi nhiệt và đường cấp nước kỹ thuật.

Hệ thống khí nén: Kiểm soát lưu lượng khí ở nhánh điều khiển, giúp ổn định áp suất trong thiết bị tự động.

Hệ thống dầu kỹ thuật: Sử dụng trong đường dẫn dầu bôi trơn, dầu thủy lực nhẹ, môi trường áp suất ổn định.

Ngành chế biến thực phẩm – dược phẩm: Van được chọn vì tính an toàn, bền và không gây ô nhiễm lưu chất.

Cụm điều khiển tự động: Có thể kết hợp với actuator điện hoặc khí để điều khiển van cầu tự động theo tín hiệu cảm biến.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Chuẩn bị: Làm sạch đầu ren ống Rc1-1/4, đảm bảo không dính dầu hoặc cặn. Đặt van ở vị trí đóng trước khi lắp đặt.

Bước 2 – Kết nối: Dùng băng tan hoặc keo ren chịu nhiệt, siết đều hai đầu, tránh lệch trục. Không siết trực tiếp vào thân van.

Bước 3 – Xác định hướng dòng: Nên lắp sao cho dòng chảy đi từ dưới đĩa lên trên, giúp van kín hơn khi đóng.

Bước 4 – Thử kín: Sau khi lắp, mở dần áp suất, quan sát điểm rò rỉ. Nếu cần, siết lại ren hoặc kiểm tra gioăng.

Bước 5 – Bảo dưỡng định kỳ: Kiểm tra 6–12 tháng/lần, vệ sinh ghế và đĩa van, tra mỡ chịu nhiệt vào ren ty để giảm mài mòn.

Bước 6 – Lưu ý khi vận hành: Không xoay nhanh khi áp suất cao. Khi hệ thống dừng lâu, nên đóng hoàn toàn van để bảo vệ ghế đồng.

Thực hiện đúng quy trình lắp đặt và bảo trì giúp van cầu Yoshitake GLV-1 DN32 hoạt động bền bỉ, giữ áp ổn định, giảm tổn thất năng lượng và bảo đảm an toàn cho hệ thống hơi, nước hoặc khí nén. Đây là một trong những model van đồng ren được ưa chuộng nhất trong phân khúc công nghiệp nhẹ tại Việt Nam hiện nay.
