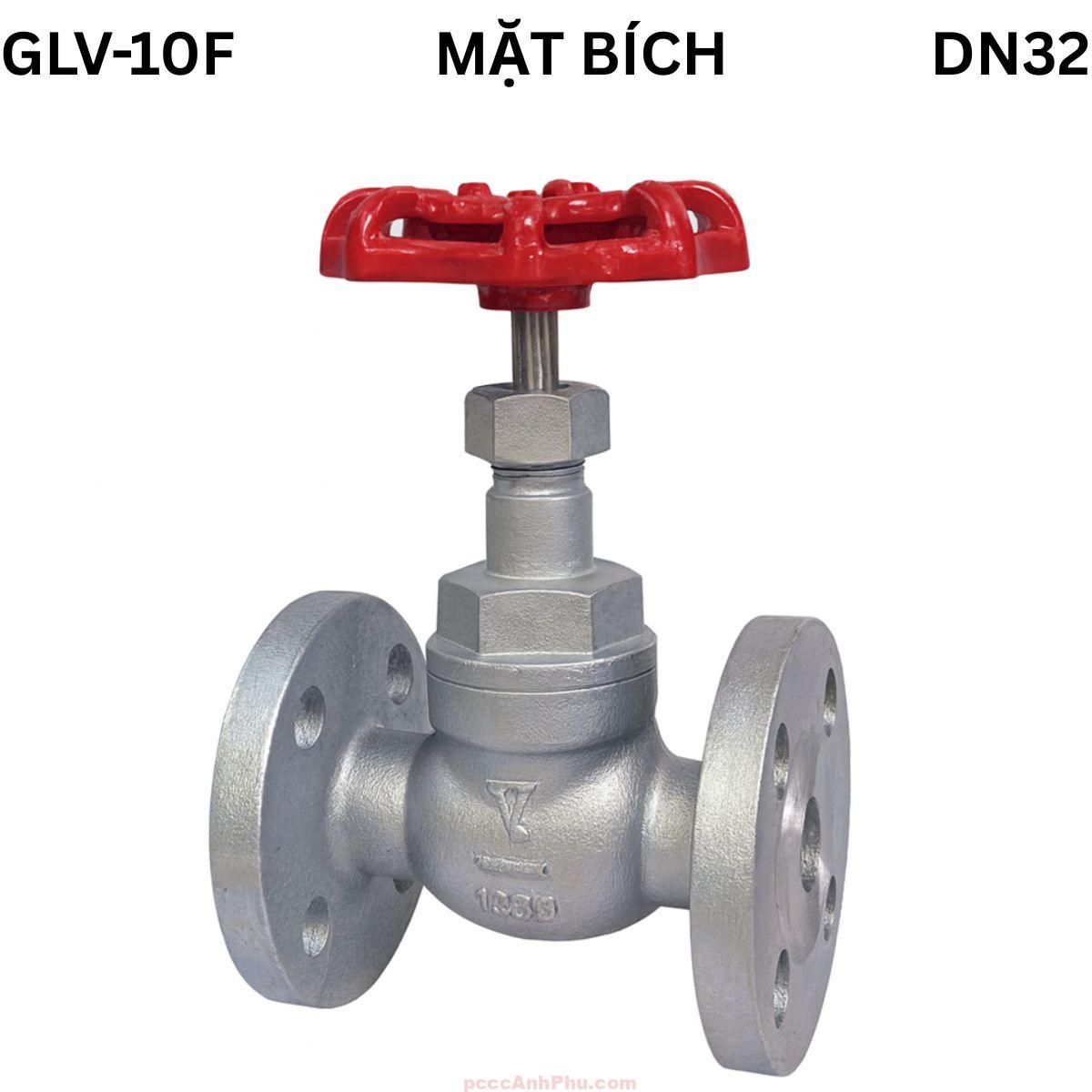

Van cầu ren Yoshitake GLV-10F 32A

Giới thiệu

Van cầu Yoshitake GLV-10F DN32A là model van mặt bích JIS 10K chuyên dùng cho hệ thống hơi, nước nóng, dầu và khí công nghiệp. Với kích thước danh nghĩa DN32A (1¼”), van thích hợp cho các tuyến ống trung bình yêu cầu điều tiết lưu lượng ổn định và kín tuyệt đối. Sản phẩm được chế tạo theo tiêu chuẩn Nhật Bản, chịu áp suất tối đa 1.4 MPa và nhiệt độ đến 300°C.

Thân và nắp van đúc từ gang cầu FCD450 có độ bền cơ học cao, không nứt vỡ khi thay đổi nhiệt độ đột ngột. Phần đĩa van bằng inox SUS403 mài phẳng chính xác, chịu mài mòn tốt, đảm bảo độ kín bền lâu. Kết nối mặt bích JIS 10K FF giúp việc lắp đặt chắc chắn, an toàn và dễ căn chỉnh trên đường ống.

DN32A là lựa chọn lý tưởng cho các hệ thống hơi nước, bộ trao đổi nhiệt, dây chuyền gia nhiệt và khu điều áp trung gian. Van có cấu tạo nhỏ gọn, tay quay nhẹ, vận hành êm, phù hợp cho các ứng dụng công nghiệp đòi hỏi độ tin cậy cao.

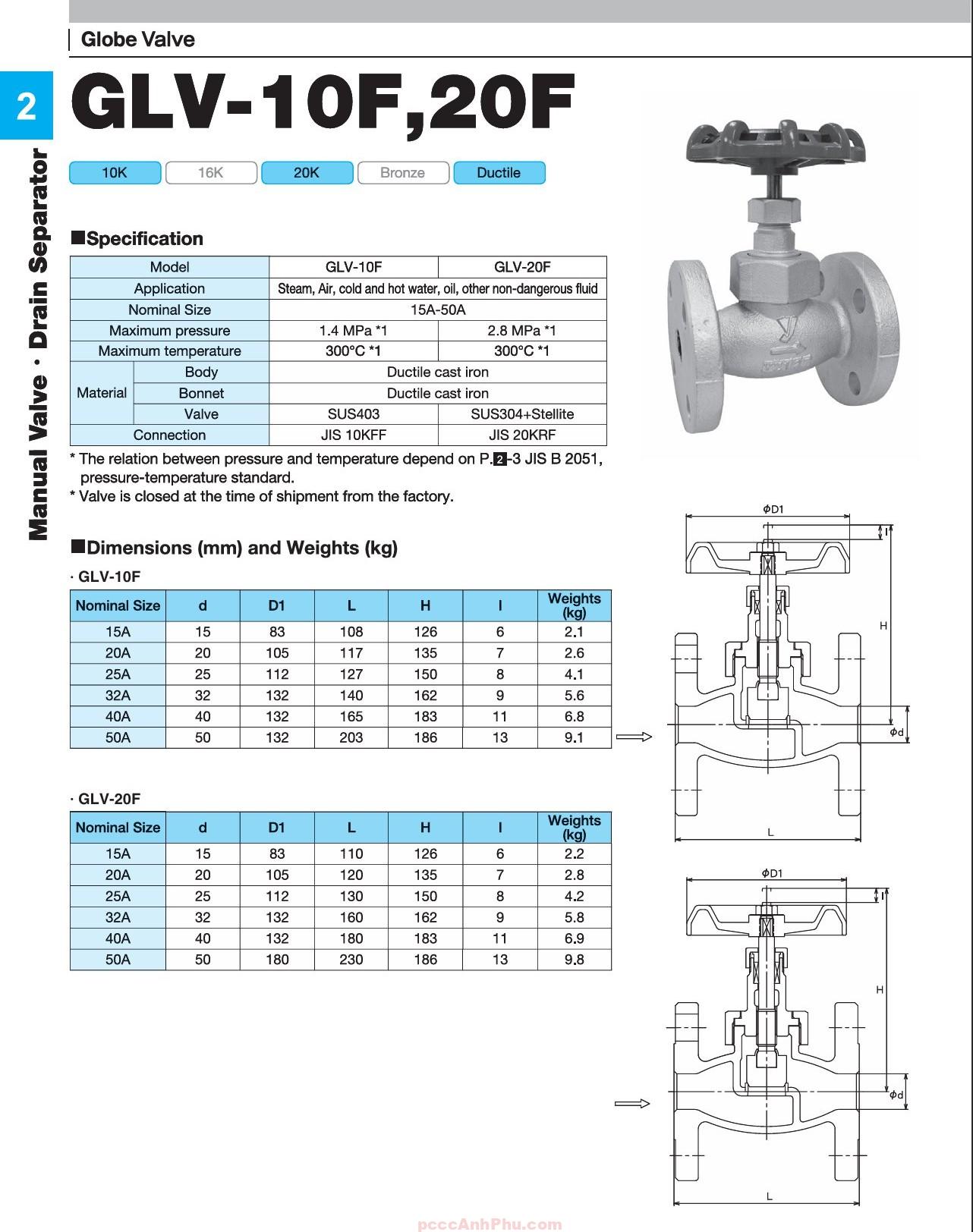

Kích thước DN32A: chiều dài L = 140 mm, cao H = 162 mm, đường kính mặt bích D1 = 132 mm, trọng lượng 5.6 kg. Van có thiết kế cân đối, kín khít và dễ bảo trì, phù hợp với hệ thống hơi công nghiệp trung áp.

Tham khảo thêm các sản phẩm: van cầu

Cấu tạo tổng quan

DN32A có cấu trúc thân van, nắp, đĩa và trục truyền động. Thân van làm từ gang cầu FCD450, chịu nhiệt và áp suất tốt. Đĩa inox SUS403 được gia công tinh xảo, mài kín chính xác với seat. Ty van bằng thép mạ kẽm truyền động ổn định từ tay quay đến đĩa. Tay quay gang đúc phủ sơn bạc đảm bảo thao tác nhẹ và bền trong môi trường hơi nóng.

Cấu trúc dòng chảy dạng chữ Z giúp giảm tổn thất áp và tăng độ êm khi vận hành. Các bề mặt làm kín được gia công chính xác, giúp DN32A duy trì hiệu suất ổn định trong thời gian dài.

Nguyên lý hoạt động

Van hoạt động dựa trên nguyên lý nâng-hạ đĩa. Khi xoay tay quay ngược chiều kim đồng hồ, trục nâng đĩa ra khỏi seat, mở đường cho môi chất đi qua. Khi xoay ngược lại, đĩa ép sát seat, ngăn dòng chảy hoàn toàn. Cơ chế này cho phép điều tiết áp suất và lưu lượng linh hoạt, giảm sốc áp trong hệ thống hơi.

   Dòng chảy →
   ____________
  |            |
  |  Disc ↑    |  ← Seat
  |____________|
        ↑
      Ty van

Tay quay non-rising giúp van vận hành dễ trong không gian hẹp. Đĩa inox chịu nhiệt cao đảm bảo độ kín ổn định kể cả khi vận hành lâu trong môi trường 300°C.

Ưu điểm

Độ kín tuyệt đối: Đĩa inox mài phẳng khớp kín seat, không rò rỉ dù áp cao.

Chịu áp & nhiệt cao: Hoạt động ổn định ở 1.4 MPa, 300°C.

Tuổi thọ cao: Gang cầu và inox chống mài mòn, chịu ăn mòn nhẹ tốt.

Thao tác nhẹ: Tay quay trơn, vận hành không cần lực lớn.

Dễ lắp đặt: Mặt bích JIS 10K FF chuẩn Nhật, căn chỉnh đơn giản.

Tiêu chuẩn cao: Sản xuất và kiểm định nghiêm ngặt theo JIS B2051.

Ứng dụng

Ứng dụng trong hệ thống hơi:
DN32A được dùng tại đường hơi trung gian, bộ gia nhiệt và nồi hấp, giúp điều tiết áp suất và lưu lượng ổn định.

Ứng dụng trong nước nóng và HVAC:
Van lắp tại các cụm trao đổi nhiệt và điều hòa trung tâm, đảm bảo cân bằng nhiệt độ và an toàn vận hành.

Ứng dụng trong dầu truyền nhiệt:
Cấu tạo chịu nhiệt 300°C giúp DN32A hoạt động bền trong hệ thống dầu tải nhiệt và máy sấy công nghiệp.

Ứng dụng trong nhà máy thực phẩm và dệt:
Van được dùng điều khiển hơi, nước nóng trong dây chuyền sấy, hấp, đảm bảo độ ổn định và tiết kiệm năng lượng.

Ứng dụng trong công nghiệp hóa chất và cơ khí:
Van điều tiết chính xác môi chất trung tính, dùng trong nhà máy hóa chất, cơ khí hoặc trạm điều áp phụ.

Ứng dụng trong trạm năng lượng và điều áp:
DN32A phù hợp cho cụm phân phối hơi, trạm năng lượng nhỏ, đảm bảo áp lực ổn định và hiệu suất cao.

Lắp đặt & vận hành

Chuẩn bị: Làm sạch mặt bích, đặt gioăng đúng vị trí, xác định hướng dòng chảy.

Lắp đặt: Căn chỉnh đồng tâm hai mặt bích, siết bu-lông chéo để tránh lệch.

Kiểm tra: Cấp áp nhẹ để thử kín, chỉnh lại nếu phát hiện rò hơi.

Vận hành: Xoay tay quay chậm rãi, tránh thao tác đột ngột gây sốc áp.

Bảo dưỡng: Vệ sinh seat và disc định kỳ, tra dầu bôi trơn nhẹ cho ty van.

An toàn: Ngắt áp, để nguội hệ thống trước khi tháo lắp van.
