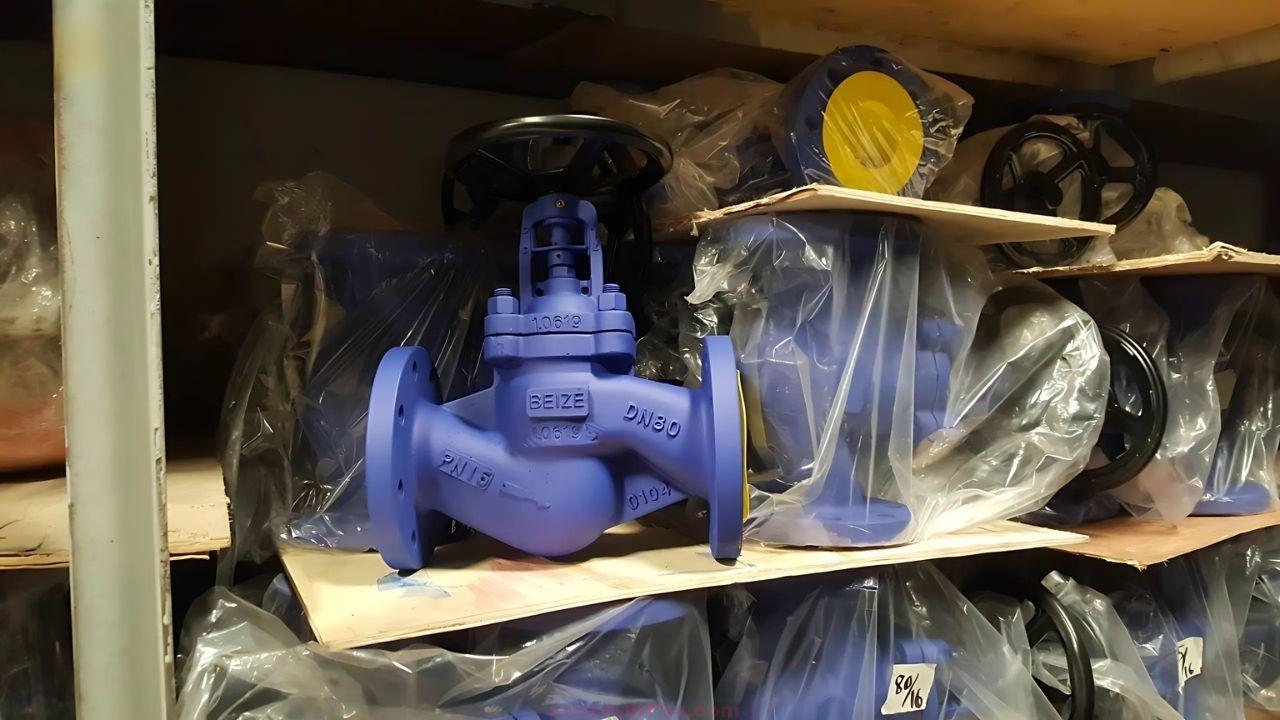

Van cầu thép Beize Bellow PN16

Giới thiệu

Van cầu thép BEIZE làm kín bằng bellow là dòng van chặn cao cấp được sản xuất theo công nghệ Đức, chuyên dùng cho hệ thống hơi nóng, khí nén, dầu truyền nhiệt và các môi trường áp suất cao. Với kết cấu thân thép đúc và cơ cấu bellow kín tuyệt đối, van đảm bảo độ an toàn và tuổi thọ vượt trội so với các dòng van cầu thông thường.

Dòng BEIZE có dải kích thước từ DN15 đến DN250, áp dụng cho các tiêu chuẩn DIN PN16, PN25 và PN40. Sản phẩm đáp ứng yêu cầu nghiêm ngặt trong các ngành công nghiệp hóa chất, nhiệt điện, dầu khí, thực phẩm và dược phẩm. Van được thiết kế dạng rising stem (ty nâng) giúp nhận biết rõ trạng thái mở – đóng, đồng thời bellow kép inox SS304/SS316L giúp cách ly hoàn toàn lưu chất với môi trường bên ngoài, ngăn rò rỉ khí hoặc hơi độc hại.

BEIZE là thương hiệu nổi tiếng đến từ Đức, được đánh giá cao bởi độ chính xác gia công và độ bền của vật liệu. Van cầu bellow BEIZE phù hợp cho các nhà máy cần độ an toàn cao, vận hành liên tục, và yêu cầu tiêu chuẩn châu Âu về chất lượng và kiểm định.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

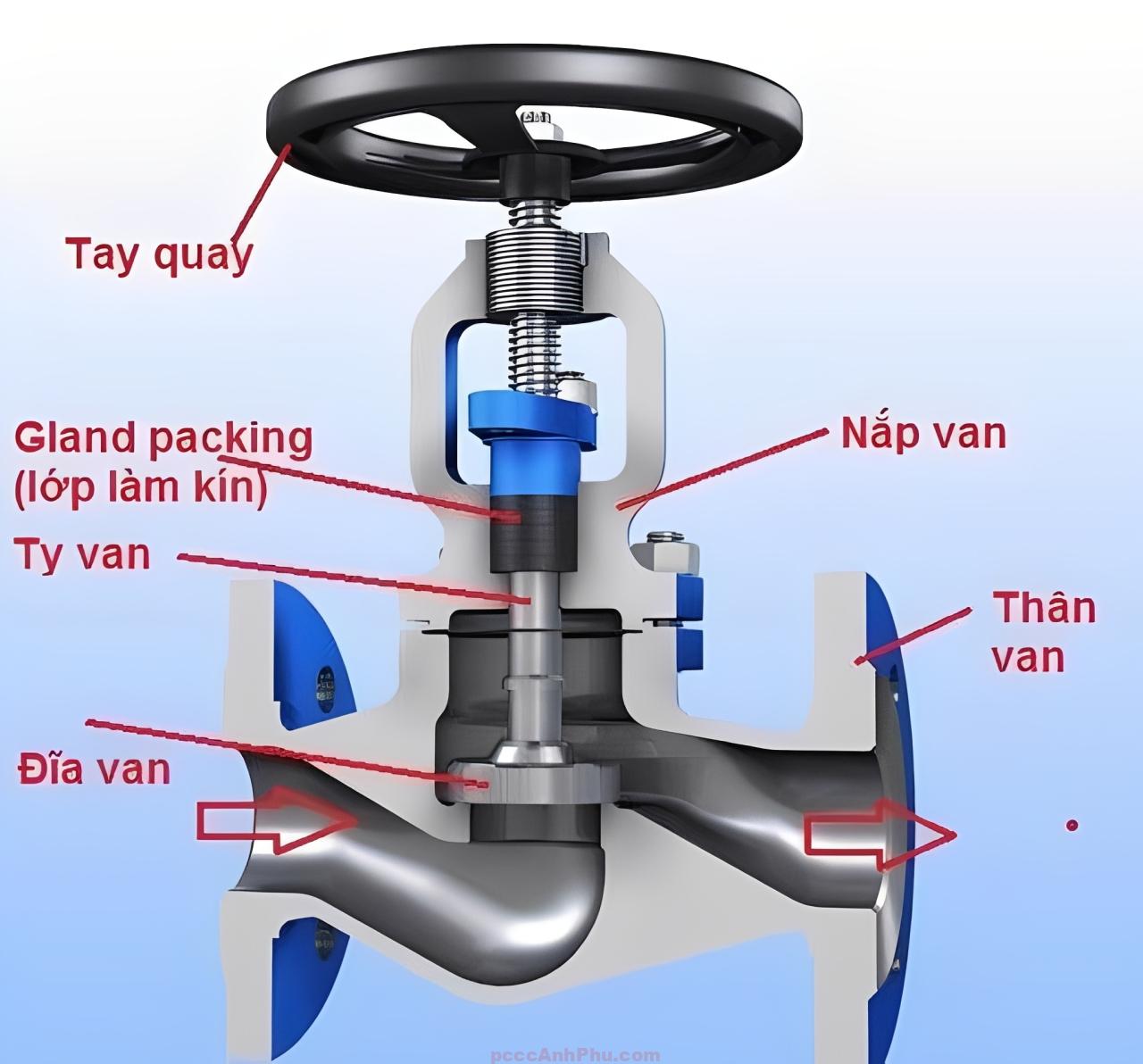

Van cầu thép BEIZE làm kín bằng bellow được thiết kế với kết cấu vững chắc và vật liệu chất lượng cao. Thân van chế tạo bằng thép đúc hoặc gang GGG40 (tùy model), đĩa và seat phủ hợp kim chống mài mòn A105 hoặc X20Cr13, bellow làm từ inox SS304 hoặc SS316L giúp van vận hành êm, kín tuyệt đối và tuổi thọ cao trong điều kiện khắc nghiệt.

Cấu trúc bellow kép được hàn kín hai đầu – đầu trên nối với nắp van, đầu dưới nối với ty van – đảm bảo không có khe hở giữa lưu chất và không khí. Trên nắp van, packing graphite đóng vai trò lớp kín phụ, giúp tăng độ an toàn. Tay quay được làm bằng thép phủ sơn tĩnh điện, truyền mô-men xoắn trực tiếp tới ty van thông qua ren truyền động.

Van có cấu tạo rising stem, nghĩa là khi mở, ty van nâng lên rõ ràng, giúp người vận hành dễ dàng nhận biết trạng thái làm việc. Mặt bích thiết kế chuẩn DIN 2501, phù hợp cho các hệ thống ống PN16 đến PN40.

Theo tiêu chuẩn DIN 3202 F1, chiều dài van cầu BEIZE dao động từ L=130mm (DN15) đến L=730mm (DN250), chiều cao H từ 196–715mm. Hành trình ty (stroke) thay đổi từ 8–75mm tùy kích thước. Thiết kế rising stem đảm bảo kiểm soát lưu lượng chính xác, dễ dàng điều tiết dòng hơi, dầu hoặc khí nén trong hệ thống công nghiệp.

Nguyên lý hoạt động

Van cầu BEIZE hoạt động dựa trên nguyên lý đóng ngắt tuyến tính. Khi người vận hành xoay tay quay, chuyển động quay được biến đổi thành chuyển động tịnh tiến của ty van. Khi ty được nâng lên, đĩa tách khỏi seat, cho phép lưu chất đi qua; khi hạ xuống, đĩa ép kín seat, ngăn dòng chảy hoàn toàn.

Bellow inox đóng vai trò lớp kín chính, co giãn theo hành trình ty nhưng vẫn duy trì độ kín tuyệt đối. Điều này giúp loại bỏ nguy cơ rò rỉ hơi, dầu hay khí độc ra môi trường. Packing graphite phía trên chỉ hoạt động khi bellow bị suy giảm, nhờ đó tuổi thọ hệ thống tăng đáng kể.

Đĩa loose disc cho phép tự căn chỉnh khi đóng, đảm bảo lực ép phân bố đều và tránh biến dạng seat, giảm tiếng ồn khi vận hành.

ASCII – Nguyên lý hoạt động van cầu BEIZE Bellow

          Tay quay
             │
             ▼
        ┌───────────────┐
        │     Ty van    │ ← chuyển động tịnh tiến
        └──────┬────────┘
               │
       ╔═══════╧═══════╗
       ║     Bellow    ║ ← co giãn, làm kín tuyệt đối
       ╚═══════╤═══════╝
               │
        ┌──────┴──────┐
        │   Đĩa van   │ ← đóng/mở dòng lưu chất
        └──────┬──────┘
               │
────────────── Dòng lưu chất khi mở ───────────────

Nhờ thiết kế bellow kép và loose disc, van cầu BEIZE vận hành êm, kín, bền và thích hợp cho hệ thống áp lực cao – nơi yêu cầu độ an toàn tuyệt đối.

Ưu điểm nổi bật

Độ kín tuyệt đối: Hệ thống bellow kép inox giúp loại bỏ hoàn toàn rò rỉ qua ty van, phù hợp cho hơi, dầu và khí độc.

Tuổi thọ cao: Cấu tạo thép hợp kim và bellow SS316L cho phép làm việc liên tục ở 400°C mà không biến dạng.

Vận hành ổn định: Loose disc tự cân bằng lực ép, giảm mài mòn seat, đảm bảo độ kín lâu dài.

Dễ bảo trì: Phần packing graphite có thể thay thế mà không cần tháo toàn bộ van, tiết kiệm thời gian bảo dưỡng.

Đạt tiêu chuẩn châu Âu: Thiết kế theo DIN 3356, DIN 2501, được chứng nhận CE – PED, ISO 9001:2015.

Thích hợp nhiều môi trường: Dùng cho hơi nước, khí nén, dầu truyền nhiệt, hóa chất hoặc chất tải nhiệt lỏng.

Ứng dụng tiêu biểu

Trong hệ thống hơi nóng nhà máy nhiệt điện, van cầu BEIZE được dùng để chặn và điều tiết dòng hơi tại các tuyến chính. Với bellow kép, van đảm bảo không rò rỉ dù hoạt động ở 220–400°C.

Trong ngành hóa chất và dược phẩm, van giúp kiểm soát khí độc, hơi dung môi, ngăn bay hơi ra ngoài, đảm bảo an toàn và sạch sẽ cho môi trường làm việc.

Trong ngành dầu khí, van BEIZE chịu được áp suất PN40, giúp điều tiết chính xác dòng dầu hoặc khí nén trong hệ thống ống dẫn lớn.

Trong nhà máy dệt, giấy và thực phẩm, van cầu bellow BEIZE duy trì hơi ổn định, giảm rung lắc và tiết kiệm năng lượng trong quá trình sấy hoặc trao đổi nhiệt.

Các model DN100–DN250 được dùng phổ biến tại tuyến trung tâm, nơi cần van chịu áp lực cao và độ kín tuyệt đối để cô lập từng khu vực.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị trước lắp đặt: Kiểm tra hướng mũi tên trên thân van, đảm bảo trùng với chiều dòng chảy. Làm sạch bề mặt bích, chọn gioăng chịu nhiệt đúng tiêu chuẩn PN16–PN40.

Đặt van đúng vị trí: Van nên lắp thẳng đứng, trục ty hướng lên trên để đảm bảo độ bền bellow và dễ thao tác.

Siết bulong đều lực: Thực hiện theo hình sao để tránh biến dạng mặt bích, đặc biệt ở DN150 trở lên.

Chạy thử hệ thống: Mở van từ từ để kiểm tra độ kín và rung động. Nếu phát hiện hơi rò, kiểm tra lại seat hoặc siết bulong nắp van.

Bảo trì định kỳ: Vệ sinh seat và bellow mỗi 12 tháng hoặc theo chu kỳ bảo dưỡng hệ thống. Tra mỡ ren ty, thay graphite packing nếu cần.

Lưu ý vận hành: Tránh đóng mở đột ngột khi có lưu lượng lớn, không dùng van để điều tiết liên tục ở biên độ nhỏ vì có thể làm mòn seat.
