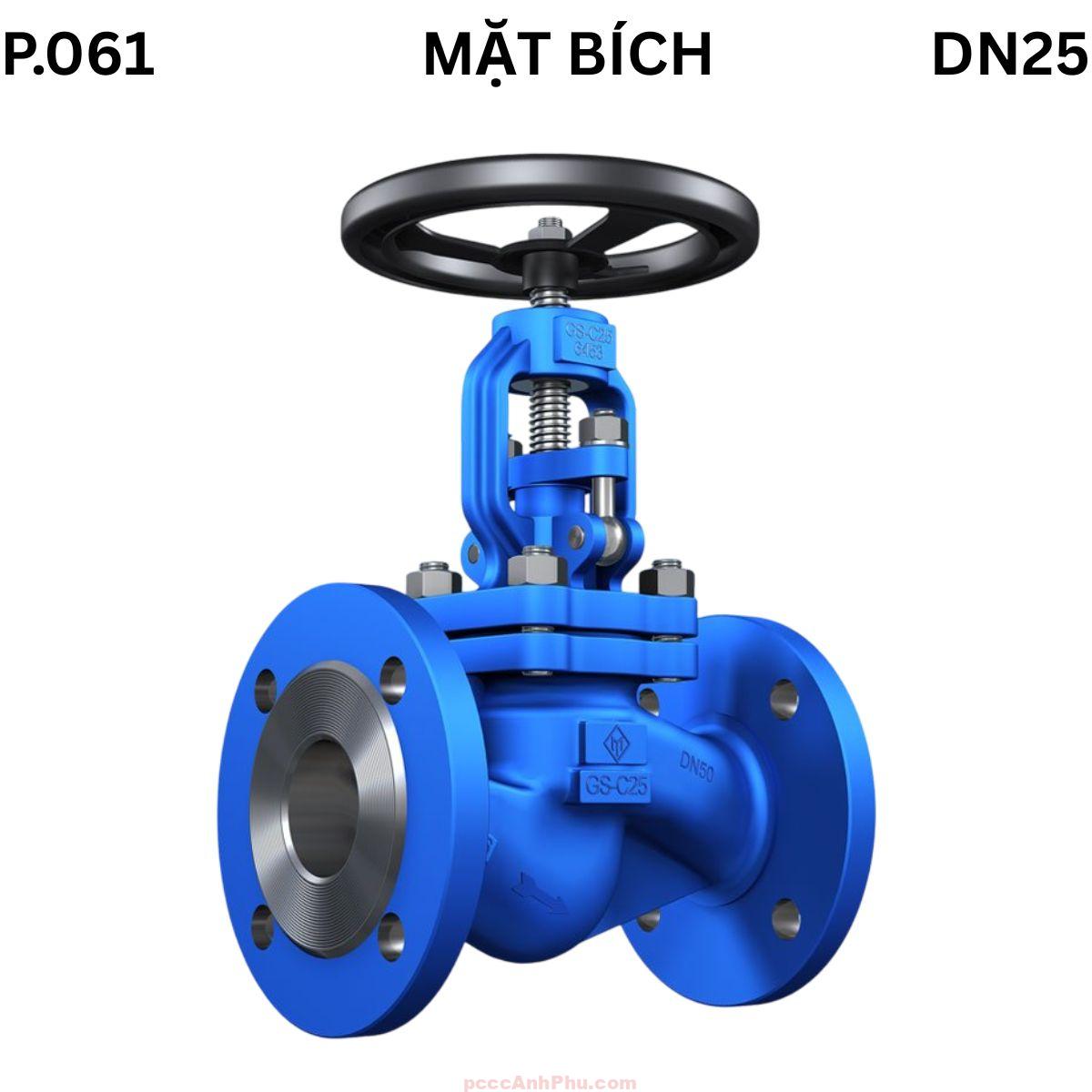

Van cầu thép ETM P.061 Bellow DN25

Giới thiệu

Van cầu thép làm kín bằng bellow ETM P.061 DN25 là thiết bị chuyên dùng cho các hệ thống hơi nóng, khí sạch, hóa chất nhẹ và các lưu chất yêu cầu độ kín đặc biệt. Với cấu trúc bellow kép bằng inox được hàn kín vào ty, van loại bỏ hoàn toàn nguy cơ rò rỉ tại vị trí đóng mở – điểm yếu mà các dòng packing thông thường khó đạt được. Đây là lý do van được ứng dụng rất nhiều ở các nhà máy cần độ an toàn cao và tuổi thọ dài.

Kích thước DN25 thuộc nhóm size được sử dụng phổ biến nhất trong các tuyến hơi trung bình, đường bypass, đường xả condensate và hệ thống dầu truyền nhiệt. Thiết kế rising stem cho phép quan sát trực tiếp vị trí mở – đóng, thân 1.0619 chịu áp PN16 giúp van vận hành ổn định dưới áp lực lớn trong thời gian dài. Đĩa loose disc giảm ma sát và mang lại độ kín mềm mại, phù hợp cho chu kỳ đóng mở thường xuyên.

Dòng ETM P.061 được đánh giá cao nhờ độ bền, khả năng vận hành nhẹ và mức độ kín tuyệt đối. Đối với DN25, các nhà máy công nghiệp lựa chọn kích thước này bởi khả năng kết hợp linh hoạt với cả tuyến ống chính và phụ, đồng thời dễ dàng thay thế hoặc bảo trì mà không làm gián đoạn dây chuyền sản xuất.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

ETM P.061 DN25 sở hữu cấu trúc tiêu chuẩn của một van cầu bellow seal hiện đại: thân và nắp bằng thép đúc 1.0619, ty van bằng thép không gỉ chịu lực, bellow nhiều nếp gấp bằng SS316L hoặc SS321 tạo khả năng co giãn linh hoạt nhưng vẫn duy trì độ kín tuyệt đối. Khi vận hành, bellow mở rộng hoặc nén lại theo hành trình của ty mà không cho phép hơi hoặc khí thoát ra ngoài.

Các bề mặt chịu ma sát như đĩa và seat đều được phủ thép hợp kim X20Cr13 giúp chống xói mòn, chịu được nhiệt độ cao và không bị biến dạng trong quá trình vận hành lâu dài. Thiết kế loose disc tạo nên sự tiếp xúc mềm mại mỗi khi đóng, giảm sốc lực và tăng tuổi thọ seat. Tất cả chi tiết đều được gia công theo tiêu chuẩn DIN 3356, đảm bảo độ chính xác cao.

Kích thước DN25

DN25 có kích thước tiêu chuẩn: L = 160 mm, D = 115 mm, V = 150 mm, H ≈ 245 mm với hành trình ty khoảng 10 mm. Đây là kích thước lắp đặt phổ biến cho các tuyến hơi và khí trung bình trong nhà máy.

Nguyên lý hoạt động

Van hoạt động dựa trên chuyển động lên xuống của ty van. Khi người vận hành xoay tay quay, lực mô-men truyền qua ren chuyển thành lực đẩy hoặc kéo ty. Đĩa được nâng khỏi seat để mở đường lưu chất, hoặc ép xuống seat để đóng kín dòng. Cơ chế tuyến tính này cho phép kiểm soát lưu lượng rất chính xác và ổn định.

Bellow đóng vai trò như một lớp vỏ kín đàn hồi, bao bọc ty và ngăn tuyệt đối sự rò rỉ tại vị trí lắp packing. Khi ty di chuyển, bellow mở hoặc đóng nhưng luôn giữ một vỏ kín. Điều này rất quan trọng khi DN25 sử dụng trong hơi nóng, khí nén hoặc môi trường độc hại. Loose disc giúp giảm lực tác động khi đóng, từ đó tránh làm hư seat và giảm mài mòn.

ASCII – Nguyên lý hoạt động

          Tay quay
             │
             ▼
        ┌──────────┐
        │  Ty van  │ ← chuyển động dọc trục
        └────┬─────┘
             │
       ╔═════╧═════╗
       ║   Bellow  ║ ← co giãn nhưng vẫn kín hoàn toàn
       ╚═════╤═════╝
             │
        ┌────┴────┐
        │  Đĩa van│ ← đóng hoặc mở dòng
        └────┬────┘
             │
─────── Dòng lưu chất đi qua khi mở ────────

Nhờ cấu trúc này, P.061 DN25 trở thành lựa chọn tối ưu tại các điểm cần đóng chặn chắc chắn, điều tiết mượt và an toàn môi trường.

Ưu điểm nổi bật

Độ kín tuyệt đối với bellow kép: Lớp bellow inox nhiều nếp gấp cho khả năng chống rò rỉ toàn diện, phù hợp cho môi trường áp suất cao và hóa chất nhẹ. Điều này giúp van an toàn hơn packing truyền thống.

Thân thép đúc 1.0619 siêu bền: Vật liệu tiêu chuẩn DIN cho phép van hoạt động ổn định, chống lại rung động, áp lực và nhiệt độ cao trong thời gian dài.

Đĩa loose disc giảm mài mòn: Tiếp xúc mềm mại với seat, tránh biến dạng bề mặt và kéo dài tuổi thọ thiết kế, đặc biệt khi đóng mở nhiều lần.

Ty rising stem dễ kiểm soát: Trạng thái mở đóng thể hiện rõ ràng, phù hợp hệ thống yêu cầu quan sát trực quan.

Vận hành nhẹ và ổn định: Tối ưu mô-men xoay giúp giảm công vận hành và tránh hiện tượng bó kẹt ty.

Phù hợp không gian hẹp: DN25 có kích thước gọn, dễ lắp đặt ở các ngách hoặc tuyến ống phức tạp trong nhà máy.

Ứng dụng tiêu biểu

Trong các hệ thống hơi nóng của nhà máy dệt, giấy và thực phẩm, DN25 được lắp nhiều tại các tuyến phân phối hơi cấp trung bình. Độ kín bellow giúp giữ áp ổn định và tránh thất thoát năng lượng.

Trong ngành hóa chất, van DN25 thường nằm tại các tuyến dẫn khí nhẹ hoặc dung môi bay hơi, nơi yêu cầu hạn chế phát tán mùi và hơi độc ra môi trường. Cấu trúc bellow seal đạt chuẩn an toàn cao.

Trong dây chuyền dược phẩm, DN25 đáp ứng tốt tiêu chuẩn sạch vì không rò rỉ và tránh nhiễm chéo. Ty van không tiếp xúc với môi trường nhờ được bellow bảo vệ.

Tại hệ thống dầu truyền nhiệt, DN25 phù hợp các nhánh điều khiển lưu lượng cục bộ, đảm bảo đóng mở mượt và không gây sốc áp trong đường ống.

Các trạm hơi công nghiệp sử dụng DN25 ở tuyến xả condensate, bypass và các điểm bảo trì cần độ tin cậy cao. Van hoạt động ổn định và cho tuổi thọ lớn trong điều kiện khắc nghiệt.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị mặt bích: Đảm bảo hai mặt bích phẳng, sạch và đồng trục. Chọn gioăng phù hợp nhiệt độ – áp suất và kiểm tra bulong đầy đủ trước khi lắp.

Lắp van đúng chiều: Mũi tên trên thân phải hướng cùng chiều lưu chất để tối ưu lực và bảo vệ bellow khỏi quá tải. Sai chiều dễ gây rung động và mài mòn seat.

Siết đều lực các bulong: Áp dụng phương pháp siết hình sao giúp gioăng phân bố lực đồng đều, giảm nguy cơ rò rỉ tại bích và giữ thẳng trục van.

Chạy thử sau lắp đặt: Mở từ từ để kiểm tra độ ồn, độ rung và mức độ kín tại ty. Với bellow seal, mọi dấu hiệu rò rỉ đều phải xử lý ngay.

Bảo trì định kỳ: Kiểm tra độ co giãn bellow, vệ sinh seat và bôi trơn ren ty. Thực hiện theo chu kỳ để duy trì an toàn hệ thống.

Lưu ý vận hành: Tránh đóng mở nhanh trong hệ thống hơi. Đảm bảo bẫy hơi hoạt động tốt nhằm ngăn nước ngưng gây sốc áp và giảm tuổi thọ van.
