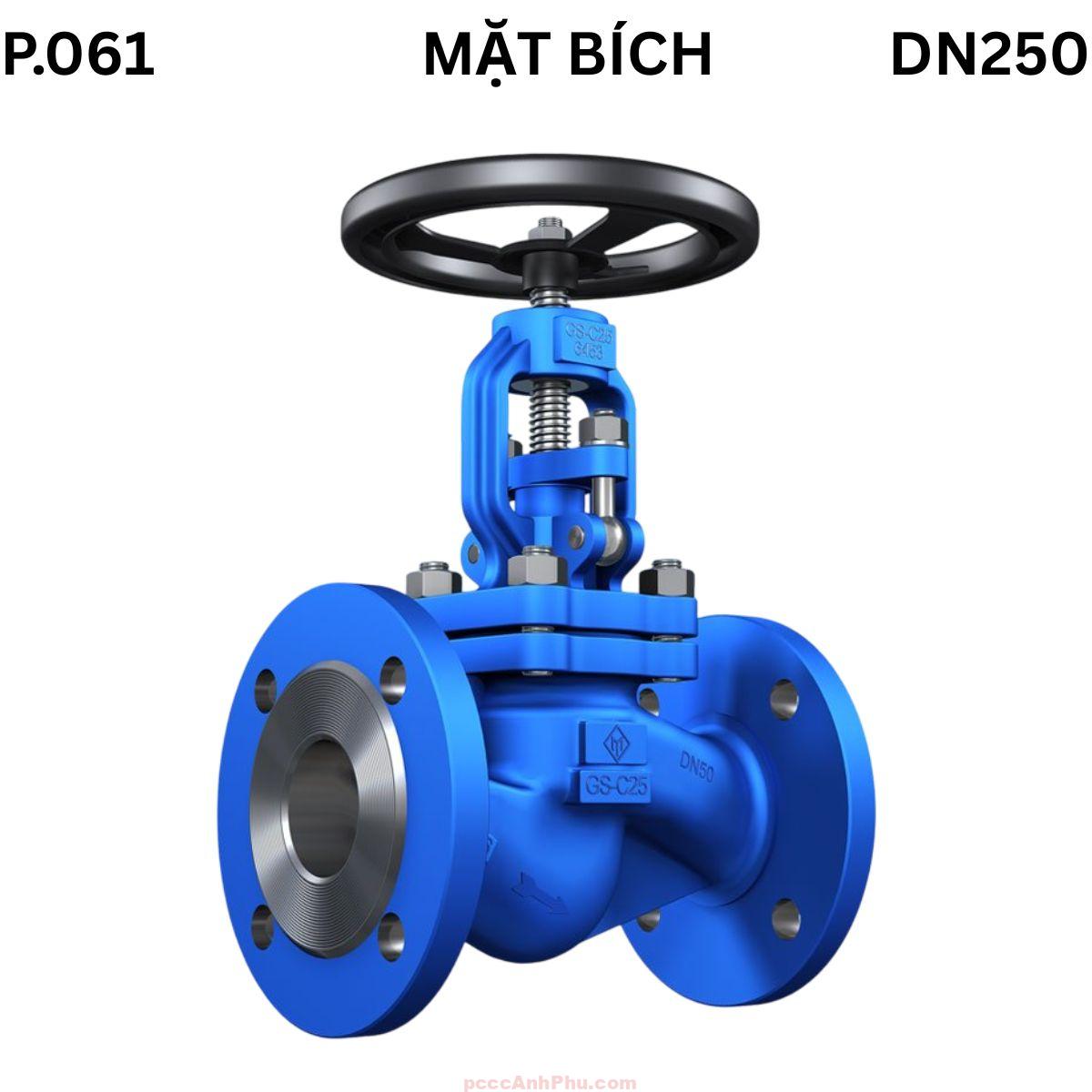

Van cầu thép ETM P.061 Bellow DN250

Giới thiệu

Van cầu thép làm kín bằng bellow ETM P.061 DN250 là thiết bị điều tiết lưu lượng cỡ lớn, được thiết kế cho các hệ thống hơi, khí nén, dầu truyền nhiệt và chất lỏng công nghiệp có yêu cầu độ kín tuyệt đối. Với kích thước DN250, đây là model thuộc nhóm van công suất cao, thường được lắp đặt tại tuyến chính của các nhà máy năng lượng, hóa chất, thực phẩm – dược phẩm và dầu khí.

Điểm nổi bật của dòng ETM P.061 là cấu trúc bellow inox nhiều nếp gấp được hàn kín hai đầu, hoạt động như một lớp làm kín co giãn đàn hồi, ngăn hoàn toàn rò rỉ tại ty van. Cơ chế này giúp DN250 duy trì độ kín ổn định trong điều kiện áp suất lớn và nhiệt độ cao, loại bỏ nhu cầu thay packing định kỳ.

Thân van đúc bằng thép 1.0619 theo tiêu chuẩn DIN, đĩa loose disc phủ cứng X20Cr13, seat chống xói mòn, ty inox X5CrNiMo17-12-2 và nắp bulong chắc chắn. Thiết kế rising stem giúp quan sát trực tiếp trạng thái van trong quá trình vận hành. DN250 có thể chịu áp PN16 và nhiệt độ tới 400°C, vận hành an toàn, ổn định và bền bỉ.

Tham khảo thêm các sản phẩm: van cầu thủy lực

Cấu tạo tổng quan

Van cầu ETM P.061 DN250 được chế tạo với cấu trúc bền vững, gồm thân thép đúc 1.0619 chịu lực cao, seat phủ cứng, đĩa loose disc di chuyển linh hoạt và bellow inox kép hàn kín. Bellow là bộ phận quan trọng nhất, cho phép ty di chuyển lên xuống mà không làm rò rỉ lưu chất ra ngoài, ngay cả khi áp suất đạt mức cao.

Ty van bằng thép không gỉ X5CrNiMo17-12-2 chống cong vênh và ăn mòn. Đĩa loose disc được phủ X20Cr13 giúp chống mài mòn seat khi đóng mở liên tục. Tay quay bằng thép sơn tĩnh điện tạo cảm giác vận hành chắc chắn, còn nắp bulong giúp bảo trì dễ dàng và an toàn trong môi trường áp lực cao.

Kích thước DN250

Kích thước tiêu chuẩn DIN 3202 F1 cho DN250: L = 730 mm, D = 405 mm, V ≈ 460 mm, H khoảng 720–740 mm, hành trình ty 36–38 mm. Đây là kích thước lý tưởng cho tuyến ống trung tâm có lưu lượng lớn và yêu cầu điều tiết chính xác.

Nguyên lý hoạt động

Van cầu ETM P.061 DN250 hoạt động theo cơ chế tuyến tính: tay quay truyền mô-men xoắn vào ren, biến chuyển động xoay thành tịnh tiến, giúp ty di chuyển lên hoặc xuống. Khi đĩa nâng lên, dòng lưu chất được mở; khi đĩa ép xuống seat, dòng bị chặn hoàn toàn. Rising stem giúp dễ dàng nhận biết trạng thái mở hoặc đóng.

Bellow inox đóng vai trò lớp kín chính, bao quanh ty, co giãn linh hoạt nhưng không rò rỉ lưu chất. Khi đóng, đĩa loose disc ép xuống seat theo hướng trục, lực phân bố đều tránh biến dạng. Khi mở, dòng chảy đi theo hướng cong nhẹ qua thân van, giúp giảm tổn thất áp suất.

ASCII – Nguyên lý hoạt động DN250

          Tay quay
             │
             ▼
        ┌───────────────┐
        │     Ty van    │ ← chuyển động dọc trục
        └──────┬────────┘
               │
       ╔═══════╧═══════╗
       ║     Bellow    ║ ← co giãn nhưng luôn kín tuyệt đối
       ╚═══════╤═══════╝
               │
        ┌──────┴──────┐
        │   Đĩa van   │ ← đóng/mở dòng lưu chất
        └──────┬──────┘
               │
────────────── Dòng lưu chất khi mở ───────────────

Nhờ cơ chế kín tuyệt đối và lực đóng đồng đều, DN250 duy trì hoạt động an toàn và bền bỉ, đặc biệt trong hệ thống hơi có áp suất cao và nhiệt độ lớn.

Ưu điểm nổi bật

Bellow kép kín tuyệt đối: Hạn chế 100% rò rỉ tại ty van, đảm bảo an toàn tuyệt đối trong môi trường áp lực cao.

Thân thép đúc bền bỉ: Chịu nhiệt, chịu áp và chống rung động, thích hợp cho hệ thống hơi trung tâm quy mô lớn.

Đĩa loose disc giảm mài mòn seat: Giúp đóng mềm, tránh va đập mạnh và tăng tuổi thọ cho bộ phận làm kín.

Điều tiết chính xác: Hành trình ty dài cho phép điều chỉnh tuyến tính, giúp duy trì lưu lượng ổn định.

Rising stem hiển thị rõ trạng thái: Dễ dàng nhận biết van mở hay đóng, hỗ trợ vận hành an toàn.

Bền bỉ – ít bảo trì: Không cần thay packing, giảm thời gian ngừng máy và chi phí bảo dưỡng lâu dài.

Ứng dụng tiêu biểu

DN250 được sử dụng trong hệ thống hơi công nghiệp lớn, như nhà máy nhiệt điện, trạm sấy, hoặc dây chuyền sản xuất giấy. Van giúp kiểm soát lưu lượng chính xác và duy trì áp suất ổn định.

Trong ngành hóa chất, DN250 đảm nhận nhiệm vụ chặn các tuyến dẫn khí hoặc dung môi có áp suất cao, hạn chế phát tán hơi độc ra môi trường.

Trong nhà máy dược phẩm và thực phẩm, DN250 điều tiết hơi sạch, đảm bảo tiêu chuẩn an toàn vệ sinh và độ kín nghiêm ngặt.

Trong hệ thống dầu truyền nhiệt, DN250 được lắp tại tuyến chính cấp dầu, chịu được nhiệt độ cao và dòng lưu lượng lớn.

Tại các trạm năng lượng, DN250 là van chặn trung tâm, hỗ trợ cô lập khu vực trong khi bảo trì hoặc kiểm tra thiết bị.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị mặt bích: Kiểm tra độ phẳng, sạch, chọn gioăng chịu nhiệt phù hợp tiêu chuẩn PN16. Đảm bảo bulong siết đều và đủ cấp bền.

Đặt van đúng chiều dòng chảy: Mũi tên trên thân phải trùng hướng lưu chất, bảo vệ bellow khỏi tải ngược.

Siết bulong theo hình sao: Đảm bảo lực phân bố đều, tránh cong bích và rò rỉ tại mặt tiếp xúc.

Kiểm tra khi chạy thử: Mở nhẹ để quan sát rung động, tiếng ồn và độ kín. Nếu thấy hơi rò, kiểm tra lại bellow và seat.

Bảo trì định kỳ: Theo dõi độ co giãn của bellow, vệ sinh seat, bôi trơn ren ty và kiểm tra tình trạng gioăng phụ.

Lưu ý vận hành: Tránh đóng mở đột ngột gây búa nước. Đảm bảo bẫy hơi hoạt động tốt để bảo vệ seat và thân van.
