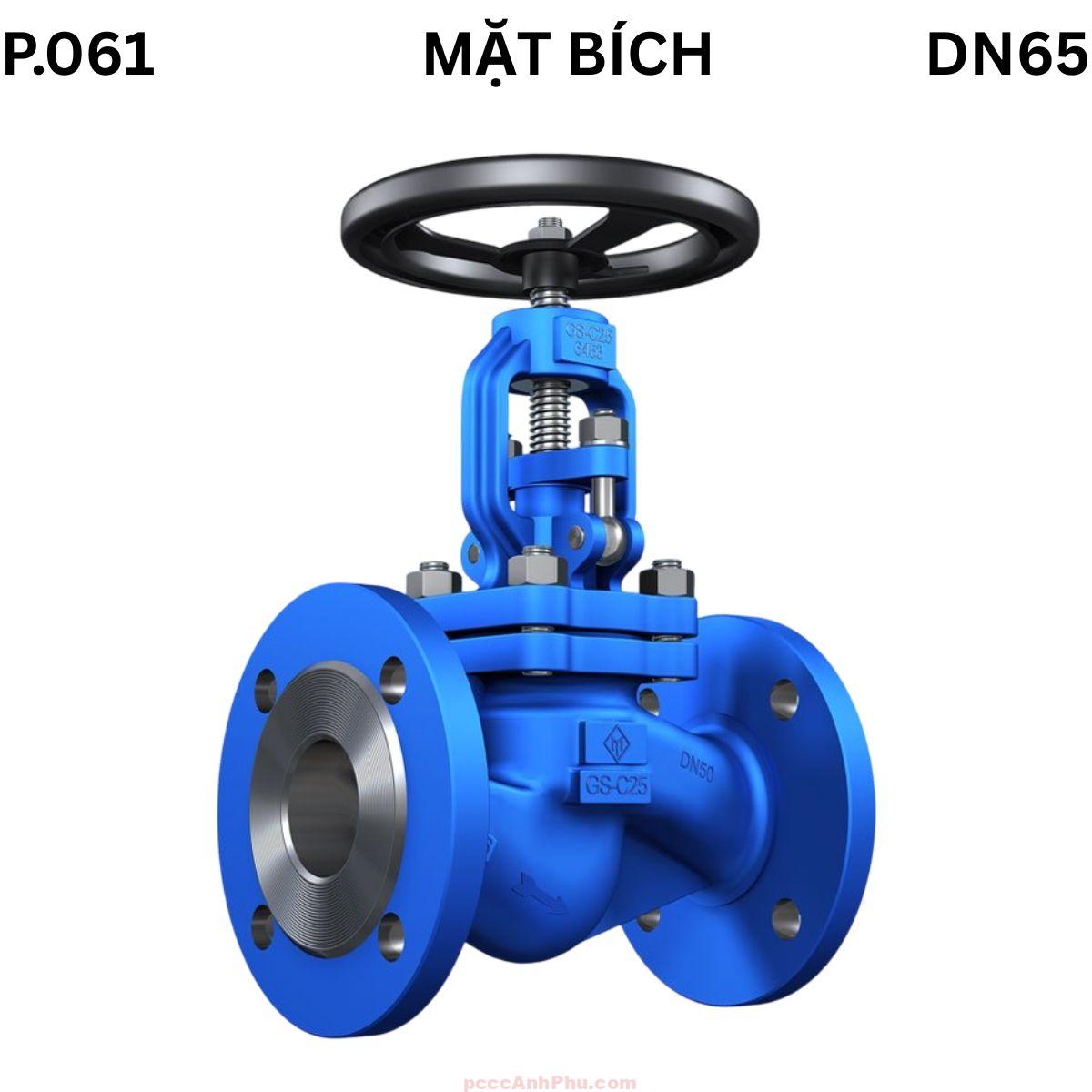

Van cầu thép ETM P.061 Bellow DN65

Giới thiệu

Van cầu thép làm kín bằng bellow ETM P.061 DN65 là dòng van chuyên dụng cho hệ thống hơi nóng, dầu truyền nhiệt, khí sạch và các lưu chất yêu cầu độ kín cao trong công nghiệp. Với kích thước DN65, van đáp ứng lưu lượng lớn hơn đáng kể so với DN50, phù hợp cho tuyến ống chính hoặc các điểm điều tiết trung tâm nơi áp suất và nhiệt độ vận hành luôn ở mức cao.

Điểm làm nên giá trị của ETM P.061 là cơ chế làm kín bằng bellow inox nhiều nếp gấp, giúp loại bỏ hoàn toàn rò rỉ tại ty van – vị trí thường xuyên gây thất thoát hơi hoặc khí độc trong các hệ thống dùng packing thông thường. Bellow được hàn kín hai đầu và co giãn theo chuyển động của ty, tạo một vỏ bảo vệ an toàn, bền và ổn định trong thời gian dài.

Thân van đúc bằng thép tiêu chuẩn DIN 1.0619 chịu áp lực PN16 kết hợp với thiết kế rising stem, đĩa loose disc phủ cứng X20Cr13 và cấu trúc nắp bulong chắc chắn, giúp DN65 hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Đây là lựa chọn tối ưu cho các nhà máy hơi, hóa chất, năng lượng, sản xuất thực phẩm – dược phẩm và các dây chuyền cần lưu lượng vừa–lớn.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

Van cầu ETM P.061 DN65 có cấu tạo chắc chắn nhờ thân van bằng thép 1.0619 đúc nguyên khối, đảm bảo khả năng chịu áp lực cao và giữ hình dạng ổn định ở nhiệt độ lớn. Bộ bellow inox SS316L hoặc SS321 là bộ phận quan trọng nhất, giúp van duy trì độ kín bằng cách co giãn linh hoạt theo hành trình ty nhưng không để hơi hoặc lưu chất thoát ra ngoài.

Đĩa van dạng loose disc với lớp phủ cứng X20Cr13 cho khả năng đóng mở mềm mại, tránh tạo lực va đập khi đóng đột ngột và giúp kéo dài tuổi thọ bề mặt seat. Ty van bằng inox X5CrNiMo17-12-2 chịu lực tốt, chống cong vênh và ăn mòn. Toàn bộ chi tiết được gia công chính xác theo tiêu chuẩn DIN 3356, mang lại độ bền vận hành vượt trội.

Kích thước DN65

Kích thước chuẩn DIN 3202 F1 cho DN65 gồm: L = 290 mm, D = 185 mm, V ≈ 210–220 mm, H khoảng 360–380 mm và hành trình ty khoảng 18 mm. Đây là kích thước tối ưu cho tuyến ống có lưu lượng vừa–lớn, đặc biệt trong hệ thống hơi trung tâm.

Nguyên lý hoạt động

DN65 vận hành dựa trên chuyển động tuyến tính của ty van. Tay quay truyền mô-men xoắn vào ren, chuyển thành chuyển động tịnh tiến giúp nâng đĩa lên để mở van hoặc ép xuống seat để đóng kín. Cơ chế tuyến tính này cho khả năng điều tiết mượt và chính xác, phù hợp hệ thống yêu cầu lưu lượng ổn định.

Bellow là lớp làm kín chính, bao bọc toàn bộ đoạn ty tiếp xúc với lưu chất. Khi ty di chuyển, bellow co giãn theo phương dọc nhưng không để bất kỳ lượng hơi hoặc khí nào thoát ra ngoài. Đĩa loose disc tự cân bằng giúp tiếp xúc seat nhẹ nhàng, hạn chế mài mòn khi đóng van ở áp suất cao.

ASCII – Nguyên lý hoạt động DN65

          Tay quay
             │
             ▼
        ┌──────────────┐
        │     Ty van   │  ← chuyển động lên/xuống
        └──────┬───────┘
               │
       ╔═══════╧═══════╗
       ║     Bellow    ║  ← co giãn nhưng luôn kín tuyệt đối
       ╚═══════╤═══════╝
               │
        ┌──────┴──────┐
        │   Đĩa van   │  ← đóng/mở lưu chất
        └──────┬──────┘
               │
──────────── Dòng lưu chất khi mở ─────────────

Nhờ cơ chế kín tuyệt đối và khả năng vận hành mượt, DN65 phù hợp cho các tuyến ống có áp lực ổn định nhưng lưu lượng biến thiên theo tải sử dụng.

Ưu điểm nổi bật

Độ kín tuyệt đối không rò rỉ: Bellow inox nhiều nếp gấp đảm bảo ty van luôn được che kín, ngăn 100% rò rỉ hơi hoặc khí độc trong mọi chế độ vận hành.

Điều tiết lưu lượng chính xác: Với hành trình ty dài hơn DN50, DN65 điều tiết tuyến tính ổn định, phù hợp hệ thống hơi trung tâm hoặc bộ trao đổi nhiệt.

Đĩa loose disc giảm mài mòn seat: Giảm lực tác động khi đóng, tránh biến dạng seat và tăng tuổi thọ van trong môi trường áp lực cao.

Thân thép 1.0619 chịu lực tốt: Chịu được nhiệt độ cao và rung động mạnh, phù hợp cho hệ thống khí sạch và dầu nóng.

Không bị ảnh hưởng bởi môi trường: Ty van không tiếp xúc lưu chất, không oxy hóa, đảm bảo độ bền lâu dài.

Dễ quan sát trạng thái vận hành: Rising stem hiển thị trực quan mức mở–đóng, tăng độ an toàn cho người vận hành.

Ứng dụng tiêu biểu

Trong hệ thống hơi công nghiệp, DN65 được lắp tại tuyến chính cấp hơi cho các dây chuyền sấy, gia nhiệt hoặc tua-bin nhỏ. Khả năng kín bellow giúp giảm thất thoát năng lượng.

Trong nhà máy hóa chất, DN65 được dùng tại các tuyến dẫn khí hoặc dung môi có độ bay hơi cao, yêu cầu an toàn tuyệt đối và hạn chế phát tán hơi độc.

Ngành thực phẩm – dược phẩm sử dụng DN65 để kiểm soát hơi sạch tại các điểm trung tâm, nơi độ kín quyết định chất lượng sản phẩm đầu ra.

Trong hệ thống dầu truyền nhiệt, DN65 điều tiết tại các nhánh cấp nhiệt chính, đảm bảo vận hành ổn định và không gây sốc áp.

Tại các trạm hơi và hệ thống công nghiệp nặng, DN65 là van chặn cơ bản dùng để cô lập các đoạn ống lớn trong quá trình bảo trì hoặc thay thế.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị mặt bích: Đảm bảo mặt bích sạch, phẳng và chọn gioăng chịu nhiệt/hơi phù hợp. Kiểm tra bulong đủ tiêu chuẩn trước khi lắp.

Lắp hướng dòng đúng kỹ thuật: Mũi tên trên thân phải trùng hướng lưu chất, đảm bảo đĩa vận hành đúng tải và bảo vệ bellow khỏi biến dạng.

Siết bulong theo hình sao: Lực phân bố đều giúp gioăng ép chuẩn, tránh cong vênh bích và giảm rò rỉ tại mặt tiếp xúc.

Kiểm tra khi chạy thử: Mở nhẹ van để kiểm tra độ rung, tiếng ồn và độ kín tại ty. Nếu có hơi rỉ, cần kiểm tra seat hoặc hành trình ty.

Bảo trì định kỳ: Theo dõi độ giãn của bellow, vệ sinh seat và bôi trơn ren ty để đảm bảo van hoạt động mượt theo thời gian.

Lưu ý vận hành: Tránh đóng mở nhanh trong hệ thống hơi để tránh búa nước. Đảm bảo bẫy hơi hoạt động ổn định để bảo vệ thân van.
