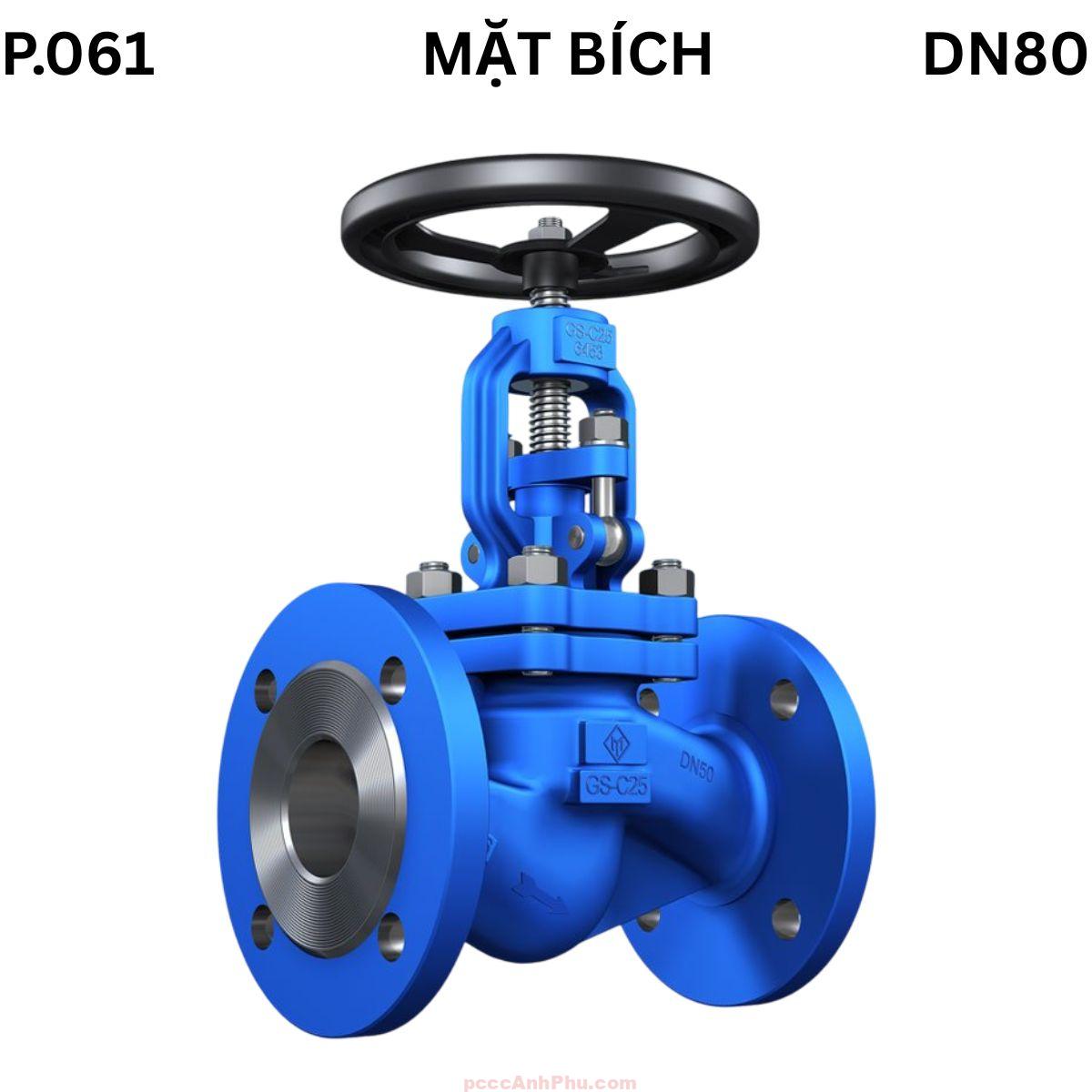

Van cầu thép ETM P.061 Bellow DN80

Giới thiệu

Van cầu thép làm kín bằng bellow ETM P.061 DN80 là thiết bị điều tiết và đóng chặn dòng chảy trong các hệ thống hơi nóng, dầu truyền nhiệt, khí sạch hoặc môi trường có tính ăn mòn nhẹ. Với kích thước DN80, van được xem là nhóm trung–lớn trong dải P.061, đảm nhận vai trò chặn chính tại các tuyến ống hơi trung tâm hoặc nhánh phân phối có tải lưu lượng cao.

Điểm khác biệt của dòng ETM P.061 là cấu trúc bellow inox nhiều nếp gấp, được hàn kín hai đầu và co giãn theo chuyển động của ty mà không rò rỉ lưu chất ra ngoài. Cơ chế này giúp van duy trì độ kín tuyệt đối, vượt xa hiệu quả của packing truyền thống, bảo vệ môi trường làm việc và giảm tổn thất năng lượng trong hệ thống hơi hoặc khí nén.

Thân van được đúc từ thép 1.0619 theo tiêu chuẩn DIN 3356, kết hợp với đĩa loose disc phủ cứng X20Cr13 và seat chống mài mòn. Ty van kiểu rising stem cho phép quan sát trực tiếp trạng thái hoạt động, trong khi nắp bulong giúp bảo trì thuận tiện. DN80 thường được lựa chọn trong nhà máy hóa chất, thực phẩm, năng lượng và công nghiệp dầu khí.

Tham khảo thêm các sản phẩm: globe valve

Cấu tạo tổng quan

ETM P.061 DN80 có cấu tạo bền vững, thân thép 1.0619 chịu áp lực PN16, nắp bulong liên kết chặt chẽ, bellow inox SS316L hàn kín chống rò rỉ và đĩa loose disc giúp đóng mở nhẹ nhàng. Cấu trúc này cho phép van vận hành ổn định trong môi trường có nhiệt độ lên đến 400°C và áp suất 16 bar.

Đĩa van và seat được phủ cứng X20Cr13 nhằm tăng độ cứng và hạn chế biến dạng trong điều kiện dòng chảy mạnh. Ty van làm từ inox X5CrNiMo17-12-2 chịu lực tốt, chống ăn mòn và bảo đảm vận hành chính xác. Tay quay thép sơn tĩnh điện cho cảm giác vận hành chắc chắn, không trượt khi sử dụng thường xuyên.

Bộ phận	Vật liệu
Thân van	Thép đúc 1.0619
Đĩa van	X20Cr13 phủ cứng
Bellow	Inox SS304 / SS321 / SS316L
Packing phụ	Graphite reinforced
Ty van	X5CrNiMo17-12-2
Nắp van	1.0619
Tay quay	Thép sơn tĩnh điện

Kích thước DN80

Kích thước chuẩn DIN 3202 F1 cho DN80: L = 310 mm, D = 200 mm, V ≈ 240 mm, H khoảng 390–410 mm và hành trình ty 20 mm. Thông số này cho phép DN80 vận hành ở lưu lượng lớn mà vẫn duy trì độ kín cao và điều tiết chính xác.

Nguyên lý hoạt động

Van cầu ETM P.061 DN80 hoạt động dựa trên chuyển động tuyến tính của ty. Khi tay quay xoay, mô-men xoắn chuyển thành lực đẩy hoặc kéo ty, khiến đĩa nâng khỏi seat để mở dòng hoặc ép xuống để đóng kín. Khi đóng hoàn toàn, lực ép phân bố đều trên bề mặt seat giúp van giữ kín tuyệt đối.

Bellow là bộ phận quan trọng nhất, làm nhiệm vụ ngăn lưu chất thoát ra tại ty van. Khi ty di chuyển, bellow co giãn nhưng vẫn giữ độ kín nhờ kết cấu inox nhiều nếp gấp. Loose disc giúp đĩa tự định vị khi tiếp xúc seat, tránh mài mòn và biến dạng trong quá trình vận hành lặp lại.

ASCII – Nguyên lý hoạt động DN80

          Tay quay
             │
             ▼
        ┌───────────────┐
        │     Ty van    │ ← tịnh tiến dọc trục
        └──────┬────────┘
               │
       ╔═══════╧═══════╗
       ║     Bellow    ║ ← lớp kín co giãn đàn hồi
       ╚═══════╤═══════╝
               │
        ┌──────┴──────┐
        │   Đĩa van   │ ← đóng/mở dòng
        └──────┬──────┘
               │
────────────── Dòng lưu chất khi mở ──────────────

Cơ chế tuyến tính này giúp DN80 kiểm soát lưu lượng tốt hơn nhiều loại van bi hoặc van bướm, đặc biệt trong môi trường hơi nóng có áp cao.

Ưu điểm nổi bật

Độ kín tuyệt đối với bellow kép: Lớp bellow inox co giãn nhưng không rò rỉ, bảo đảm hệ thống hoạt động an toàn và tiết kiệm năng lượng.

Thân thép đúc 1.0619 chịu lực cao: Giúp van vận hành bền bỉ trong môi trường nhiệt độ và áp suất lớn.

Đĩa loose disc đóng êm: Giảm chấn động và mài mòn seat, phù hợp hệ thống có chu kỳ đóng mở thường xuyên.

Điều tiết mượt, chính xác: Dòng DN80 có hành trình ty dài, lưu lượng ổn định và khả năng điều khiển tuyến tính tốt.

Rising stem quan sát dễ dàng: Người vận hành có thể theo dõi trạng thái mở – đóng trực tiếp, nâng cao an toàn vận hành.

Phù hợp hệ thống hơi và dầu truyền nhiệt: Van giữ kín tốt ngay cả khi lưu chất có nhiệt độ trên 300°C, rất phù hợp với hệ thống sấy, trao đổi nhiệt và nồi hơi công nghiệp.

Ứng dụng tiêu biểu

Trong hệ thống hơi trung tâm, DN80 thường là van chặn chính tại trạm cấp hơi, nơi cần lưu lượng lớn và yêu cầu độ kín cao. Bellow giúp tránh thất thoát áp và đảm bảo an toàn vận hành.

Trong ngành hóa chất, DN80 được lắp ở tuyến dẫn khí nhẹ hoặc hơi có độc tính, đảm bảo không phát tán ra môi trường và tuân thủ quy chuẩn an toàn.

Trong nhà máy dược phẩm – thực phẩm, DN80 vận hành tại tuyến chính hơi sạch, đảm bảo môi trường không nhiễm bẩn và duy trì áp suất ổn định.

Trong hệ thống dầu truyền nhiệt, DN80 điều tiết lượng dầu đi qua bộ trao đổi nhiệt hoặc lò gia nhiệt, chịu được môi trường áp lực cao và nhiệt độ lớn.

Tại các trạm hơi công nghiệp, DN80 thường được lắp tại các nhánh điều tiết trung tâm, nơi cần đóng mở nhẹ nhưng vẫn giữ kín tuyệt đối.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị trước khi lắp: Đảm bảo mặt bích sạch, phẳng, đồng tâm và chọn gioăng đúng vật liệu chịu nhiệt. Kiểm tra bulong đủ chiều dài và cấp bền trước khi siết.

Đặt van đúng chiều dòng chảy: Mũi tên trên thân phải trùng hướng lưu chất. Sai chiều có thể làm hư bellow hoặc giảm hiệu suất đóng kín.

Siết bulong theo hình sao: Giúp lực ép gioăng đều, tránh lệch bích và bảo vệ bellow khỏi tải lệch tâm.

Chạy thử sau khi lắp đặt: Mở van từ từ, kiểm tra rung, tiếng ồn và độ kín tại ty. Nếu có hơi thoát, cần kiểm tra lại bellow hoặc seat.

Bảo trì định kỳ: Kiểm tra bellow, vệ sinh seat, bôi trơn ren ty để đảm bảo vận hành mượt. Dù bellow có tuổi thọ cao, việc theo dõi định kỳ vẫn cần thiết.

Lưu ý vận hành: Không đóng mở đột ngột để tránh búa nước. Trong hệ thống hơi, đảm bảo bẫy hơi hoạt động ổn định để bảo vệ seat và bellow.
